标题：锋芒汇此处 昂达魔剑A790GX主板评测
作者：小熊在线-宁道奇
关键词：昂达 魔剑 A790GX AMD CPU 主板 评测 790GX HD 3300
正文：
谁与争锋：昂达魔剑A790GX
谁与争锋：昂达魔剑A790GX
昂首独负青云步，达人超频成功路。魔女精雕细琢物，剑鸣锋芒汇此处。入秋以来天气转凉，可是随着9月学生开学，和十一国庆的相继到来，使得电子卖场中那火爆的销售气氛一直未褪却。反而像潮水般的促销狂潮，一浪接着一浪的滚滚而来。AMD的790GX芯片组被玩家誉为是当今世上最快的整合芯片组。但是由于是新品上市，许多消费者都不敢做第一个吃螃蟹的人。有的新装机用户甚至保守的选择了先前的780G产品。那么究竟790GX主板怎么样，它有怎样强悍的功能？是否能超越它的前辈780G？今天小编我有幸拿到了一块昂达的魔剑A790GX主板，马上就给大家来说说这传说中的顶级整合主板有多强悍。
昂达魔剑A790GX主板外包装

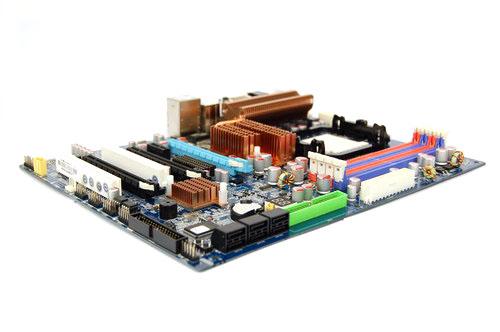

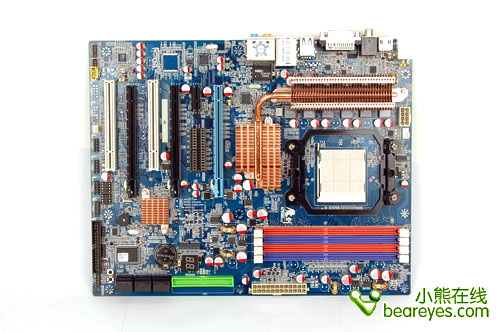

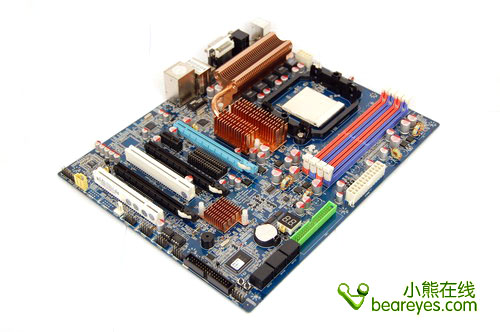

蓝色ATX大板设计
新的AMD 790GX芯片组在显示核心性能和超频方面都要远远强于以前的AMD 780G。以前在780G芯片组中集成的是Radeon HD 3200。而现在790GX所集成的显示核心被称作Radeon HD 3300，其3D处理能力有较大幅度的提升。
另外AMD 780G所集成的南桥芯片是SB700芯片，而790GX集成的是更高级的SB750芯片。它率先集成了RAID 5磁盘阵列模式，并且提供了更出色的高级时钟校对技术，它可以大幅增加处理器的稳定性，可以在超频时让处理器飙的更高更快。如果你选购的是一颗Phenom核心的处理器，那么与790GX芯片组搭配绝对是无敌组合。

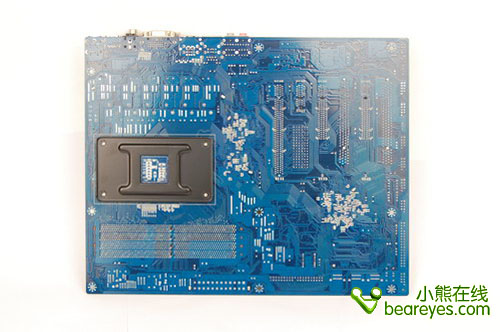

主板背面
昂达魔剑A790GX：主板赏析
昂达魔剑A790GX：主板赏析

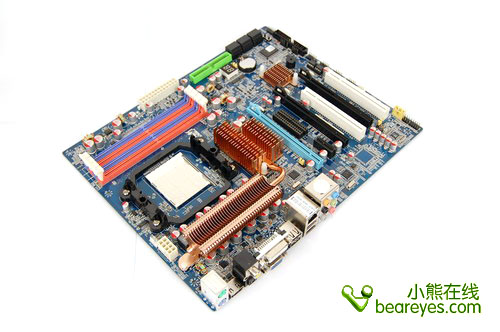

昂达魔剑790GX主板采用AMD 790GX+SB750芯片组，支持AM2+/AM2接口的AMD Phenom/Athlon 64/Sempron全系列处理器，支持HT 3.0总线，板载目前性能最强大的Radeon HD3300显示核心，支持AMD Hybrid CrossFire技术以及CrossFire X双卡并联技术，提供了强大的高清解码能力，可以流畅播放H.264/VC-1/MPEG-2编码的高码率Full-HD视频，充分释放处理器。
昂达魔剑A790GX：主板功能介绍（上）
昂达魔剑A790GX：主板功能介绍（上）

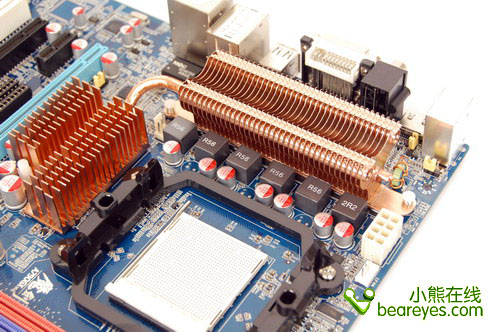

在处理器供电部分，昂达魔剑A790GX采用了豪华5+1相回路设计，每组供电单元搭配了全封闭电感、多颗高品质固态电容。扎实的供电单元能够应付高TDP的处理器。北桥芯片与MOS管都覆盖着大型热管散热器，散热性能可见一斑。

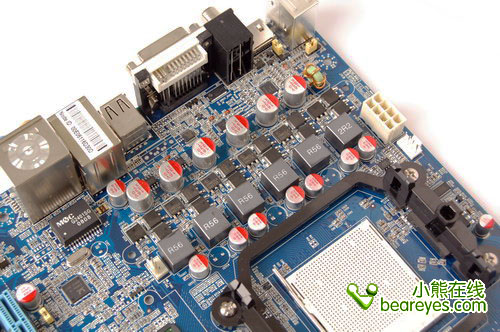

拆开散热器，我们可以见到MOS管，用料非常扎实
内存部分，昂达魔剑A790GX主板提供4个DIMM内存插槽，支持双通道DDR2-1066/800/667内存。采用红、蓝两种颜色区分双通道插槽。
昂达魔剑A790GX：主板功能介绍（下）
昂达魔剑A790GX：主板功能介绍（下）

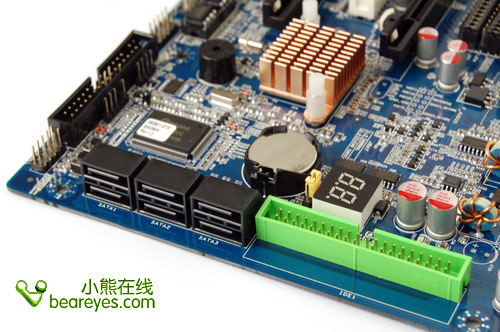

磁盘扩展方面，主板提供了6个SATA 2接口。SB750南桥芯片，首次开始Raid 5功能，由此这块主板可以支持Raid 0、1、5、10以及JBOD功能，支持3GB/s传输速率，并提供了一个原生IDE接口方便用户使用旧IDE设备。

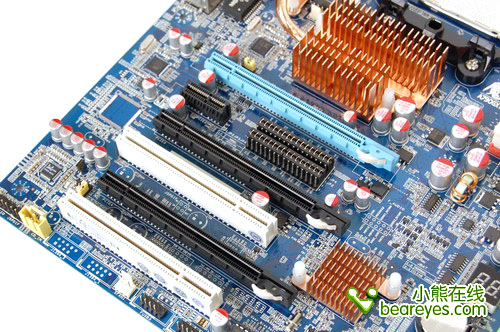

扩展部分，昂达魔剑A790GX主板提供了3条PCI-E2.0 x16插槽，支持AMD即将开放的3卡并联系统。在Hybrid CrossFire系统下，主PCI-E X16为全速工作，而在CrossFire X系统下，两条PCI-E X16接口均工作在X8模式下。另外主板还配备了1条PCI-E x1和2条PCI插槽满足扩展需求。

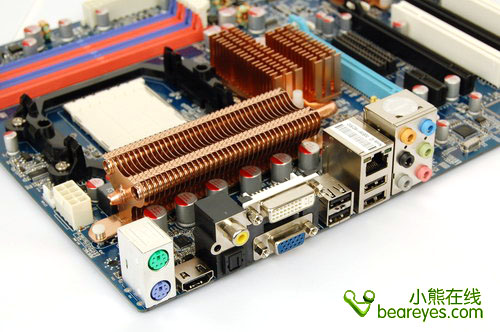

主板背面的接口部分，提供了HDMI/DVI/VGA的视频输出接口组合，内建High Definition Audio高保真8声道声卡，提供SPDIF同轴及光纤数字接口。
昂达魔剑A790GX：主板芯片组介绍
昂达魔剑A790GX：主板芯片组介绍
北桥芯片与MOS管都覆盖着散热器并以热管相连，南桥SB750芯片发热量较小，因此散热器的体积也较小。

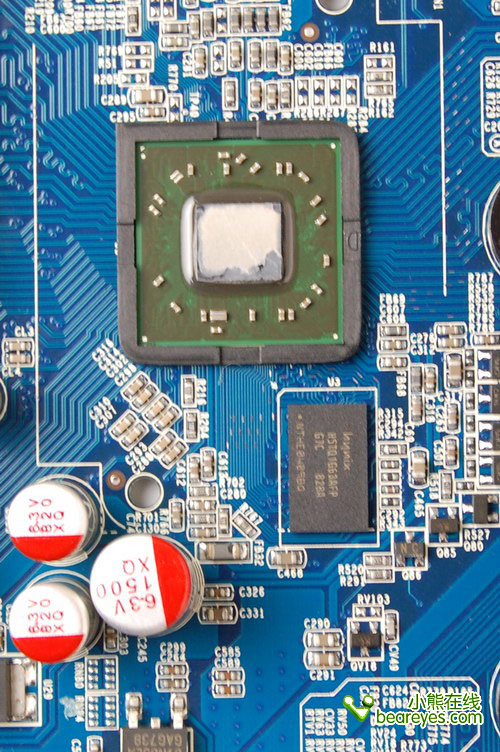

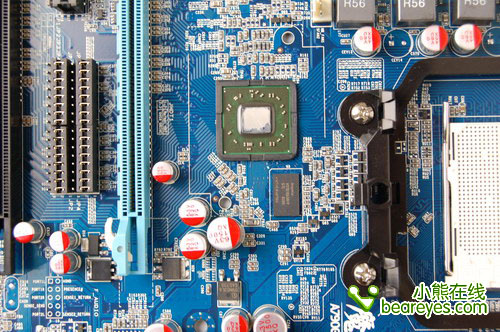

790GX所集成的显示核心被称作Radeon HD 3300，其3D处理能力有较大幅度的提升
板载GDDR3显存容量为128MB

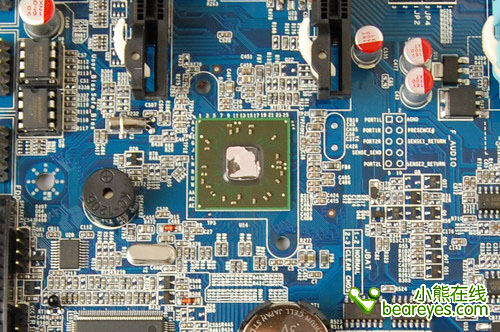

揭开南桥芯片的散热器，我们可以看到这颗SB750芯片
昂达魔剑A790GX：板载芯片介
昂达魔剑A790GX：板载芯片介

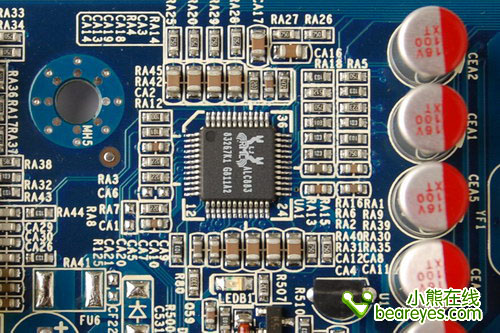

REALTEK ALC883声卡芯片

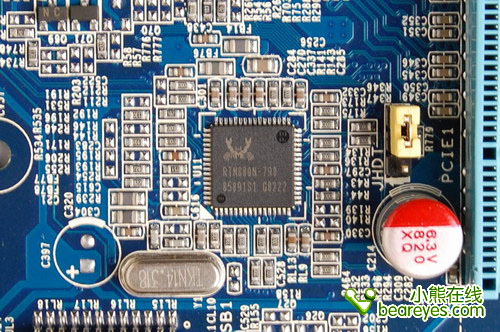

RTM880N-790时钟芯片

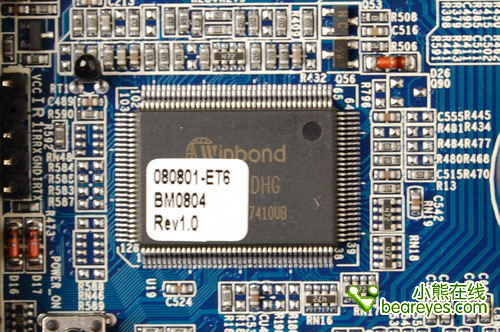

Winbond W83627DHG系列传感器芯片支持+12v/+5v/+3.3v/VCore/VDIMM电压、Fan Speed、Core Temperature等即时监控。
昂达魔剑A790GX：其他细节设计
昂达魔剑A790GX：其他细节设计

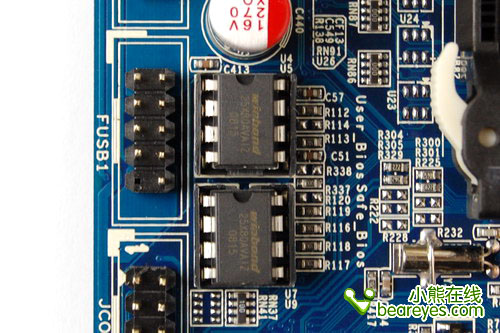

WINBOND 25X80 BIOS芯片

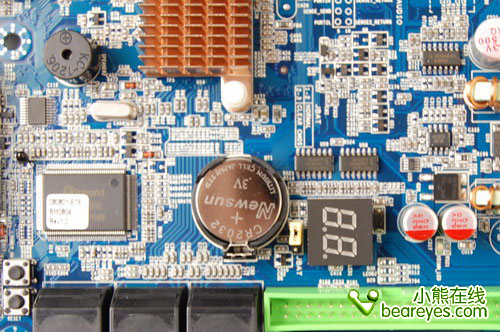

在主板上还能看到为超频玩家设计的DEBUG灯和板载的RESET和POWER按键，方便用户在超频或者改造时直接控制主板。

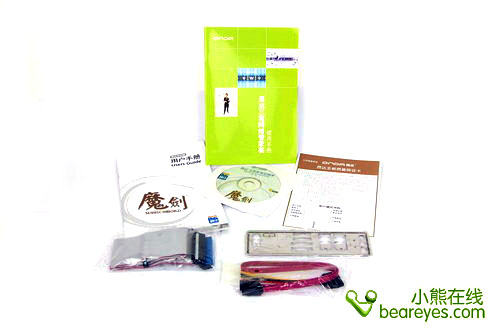

主板附件
测试平台介绍
测试平台介绍
下面这张图表是我们本次测试的硬件平台。其中处理器为AMD Phenom X 8750，它是目前的主流65nm制造工艺技术的处理器，频率为2.4GHz，具备2MB的L3高速缓存。内存使用的是ADATA的2条DDR2-800内存，单条2GB容量，共计4GB。而主板使用的就是790GX芯片组，显卡板载 ATI Radeon HD3300显示。这样的配置，也算是市面上的顶级配置了。无论是处理器、内存、显卡，均足以发挥出主板芯片组的性能。
硬 件 测 试 平 台 | |
处理器 | AMD Phenom X 8750 |
主板 | 昂达魔剑A790GX主板 790GX 芯片组 |
散热器 | Tt 大台风Big Typhoon VX CL-P0310 |
显卡 | 板载集成ATI Radeon HD 3300 |
显示器 | 19寸宽屏 1440 * 900 |
内存 | ADATA DDR2 800+ AD2800E002GU 2GB * 2 |
硬盘 | WD Raptor 150G SATA HardDisk Driver |
电源 | TT ToughPower 650W |
| 系 统 平 台 及 驱 动 信 息 | |
操作系统 | Microsoft Windows Vista Ultimate SP1 |
显示驱动 | ATI Catalyst Control Center Version 2008.0703.2236 |
DirectX版本 | DirectX 10.0 API |
评测项目：
在本文中，我们使用了以下评测软件和游戏，为该主板各个方面的性能做出评测。
CPU-z：老牌处理器检测工具。
GPU-z：知名的显示芯片检测工具。
PCMark 05：老牌的整机测试工具。
SisoftWare Sandra 2009：目前最新的处理器、内存、显示卡评测工具。
Super Pi：老牌的处理器性能检测工具。
EVEREST Ultimate：出色的整机测试软件，内存测试项目非常经典。
F.E.A.R：经典的DX9游戏，用来测试显示卡和处理器的效能。
Company of Heros：DirectX9游戏测试项目。
Lost Planet：DirectX10游戏测试项目。
3DMark 05：老牌显卡测试工具。
3DMark 06：同样也是经典的显卡测试工具。
3DMark Vantage：新兴的显卡测试工具。
下面就让我们来看看测试的结果。
CPU-z测试
CPU-z测试

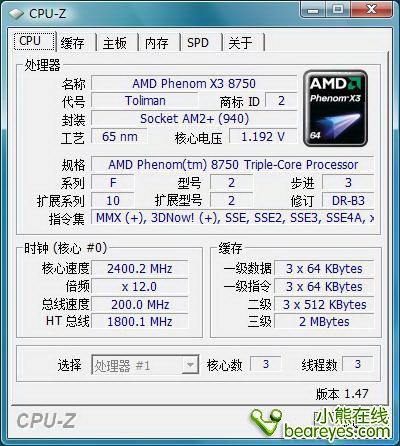

从CPU-z的测试中，我们可以看到，处理器为AMD Phenom X 8750，主频为2.4GHz，核心电压为1.192V。它是目前主流的AMD 3核心处理器。

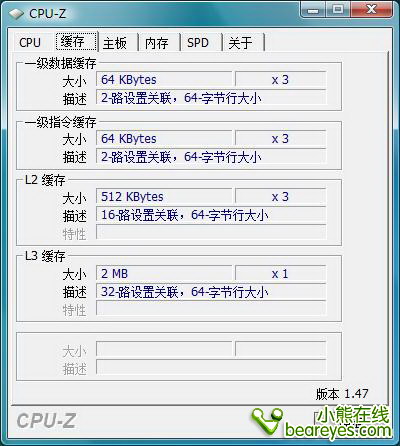

这颗处理器每个处理核心具备512KB的L2高速缓存，同时还具备2MB的L3共享高速缓存。

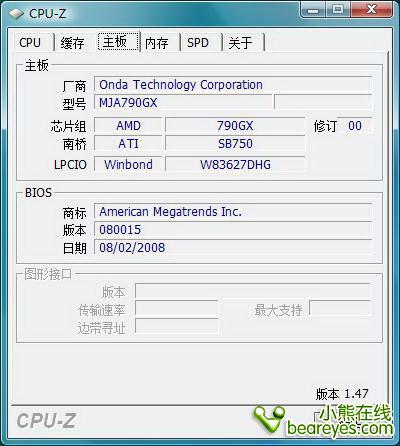

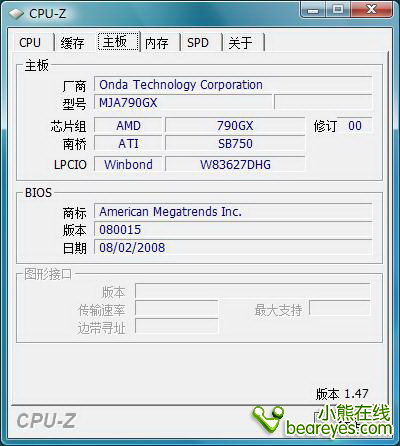

这是今天我们评测的主角，采用AMD 790GX芯片组，我们采用了最新的v1.47版本CPU-z检测工作，已经成功认出来790GX和SB750芯片组。

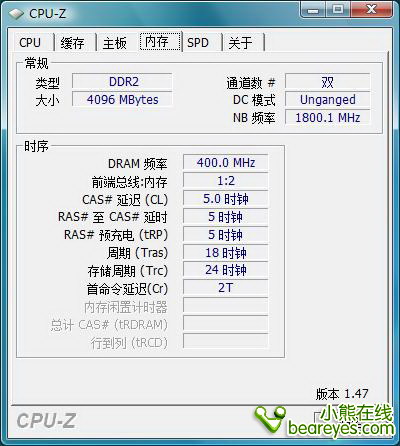

默认频率下，FSB为200MHz，内存的工作频率为400MHz。时序为5-5-5-18，开启双通道模式。

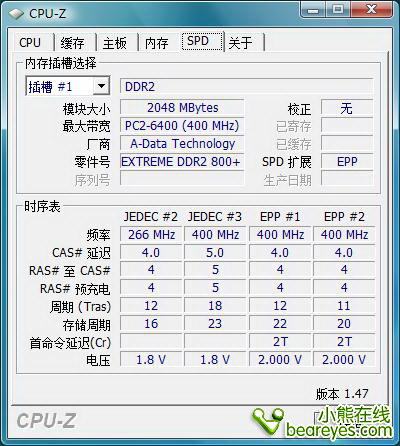

这是内存SPD中的信息
GPU-z测试
GPU-z测试

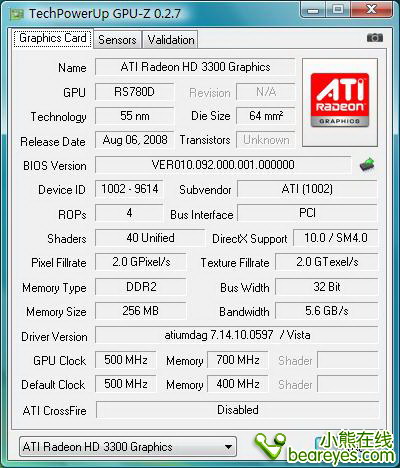

接下来是GPU-z的检测，我们可以看到已经认出了ATI Radeon HD 3300显示核心，具备40个统一Shader处理单元，GPU的核心频率为500MHz。
测试成绩汇总
测试成绩汇总
| 基准性能测试成绩汇总 | |||
|---|---|---|---|
| PCMark 05 | PCMark | 6275 | |
| CPU | 6277 | ||
| Memory | 4215 | ||
| Graphics | 3252 | ||
| HDD | 7021 | ||
| SisoftWare Sandra 2009 | Processor Arithmetic | Dhrystone ALU | 23796MIPS |
| Whetstone iSSE3 | 23061MFLOPS | ||
Processor | Int x8 iSSE2 | 69.86MPixel/s | |
| Float x4 iSSE2 | 30.56MPixel/s | ||
| Double x2 iSSE2 | 16.66MPixel/s | ||
| Memory Bandwidth | Int Buff'd iSSE2 | 8.19GB/s | |
| Float Buff'd iSSE2 | 8.91GB/s | ||
| Multi-Core Effciency | Inter-Core Bandwidth | 2.58GB/s | |
| Inter-Core Latency | 173ns | ||
| Power Management Efficiency | ALU Power Performance | 8194MIPS | |
| Super Pi | 1M | 32.087 秒 | |
| EVEREST Ultimate | Memory Read | 6393MB/s | |
| Memory Write | 4564MB/s | ||
| Memory Copy | 7418MB/s | ||
| Memory Latency | 70.1ns | ||
| F.E.A.R | Maximum FPS | 591 | |
| Average FPS | 263 | ||
| Minimum FPS | 117 | ||
| COH | 平均帧数 | 20.2fps | |
| 最大帧数 | 36.8fps | ||
| 最低帧数 | 6.3fps | ||
| LP | Average | 11.2 | |
| Snow | 10.8 | ||
| Cave | 13.9 | ||
| 3DMark 05 | 总分 | 3775 | |
| 3DMark 06 | 总分 | 1763 | |
| SM2.0 | 577 | ||
| HDR/SM3.0 | 670 | ||
| CPU | 2697 | ||
| 3DMark Vantage | 3DMark | E2670 | |
| GPU | 2265 | ||
| CPU | 5765 | ||
魔剑一出谁与争锋，昂达魔剑A790GX主板在PCMark05取得了不错的成绩。集成的HD3300显卡要比780G的HD3200高出一个档次，因此图形方面也有较大幅度的提升，带动了整体性能表现。
SisoftWare Sandra 2009是新一代测试工具，新增了几个额外的测试项目。不过我们的企业版本仍然无法运行图形测试项目。
由于其AMD Phenom X 8750本身的主频较低，并且Super Pi又未曾对三核心处理器有特殊的优化。因此在Super Pi的测试中仅仅跑出了32.087秒的成绩。相信后续的Super Pi版本会针对三核心做出优化吧。
在专门针对图形性能测试的项目中，HD 3300表现出了最强整合显示核心的实力，再加上其板载显存的巨大威力，使得它在如3DMark Vantage这样苛刻的测试项目中亦有E2670的高分，这对于以前的整合显卡来说都是不敢现象的。
超频测试
超频测试
我们这颗AMD X3 8750的体制并不算最好的，属于一块普普通通的处理器。它的默认FSB为200MHz。超频的第一步，直接向240MHz FSB发起冲击。顺利进入Vista系统，可以运行各种测试工具，系统比较稳定。随后向250MHz发起冲击，未果。这颗AMD X3 8750处理器的极限频率应该在245MHz左右。因此250MHz外频上不去也属于正常。随机以稳妥的245MHz外频开机，还是不能正常进入Vista。加到1.285V电压也还是不能进入Vista系统。无奈之下，只能以240MHz进入系统，将电压调回1.240V才稳定跑完Super Pi测试。

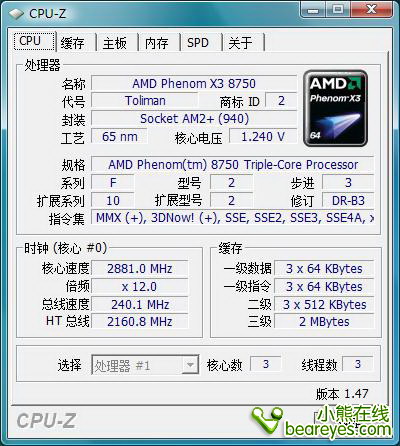

240MHz FSB达成，处理器主频为2880MHz

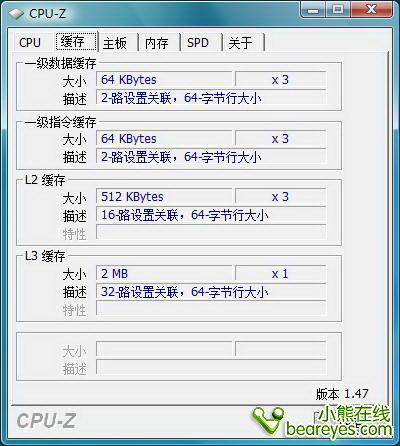

高速缓存信息
昂达魔剑A790GX主板

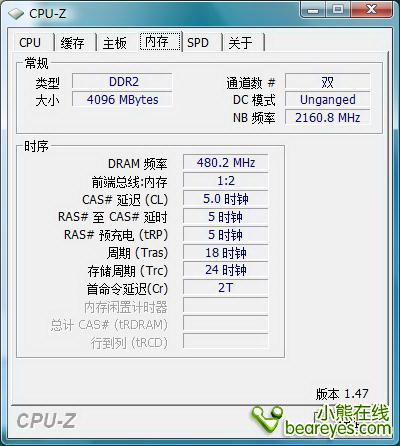

内存的工作频率为480.2MHz，时序依旧是5-5-5-18

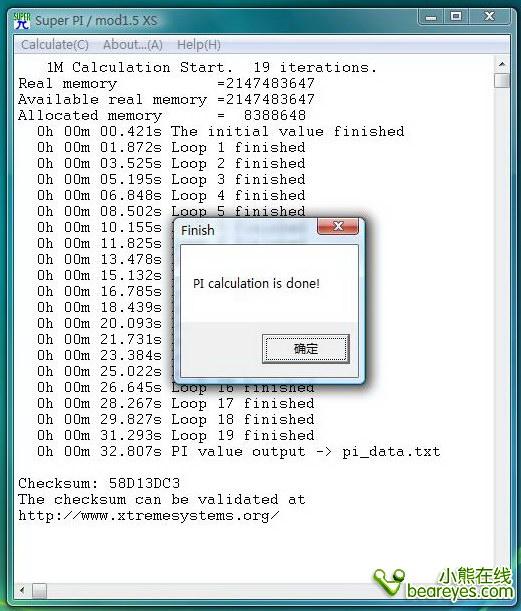

默认2.4GHz主频下，Super Pi 1M测试仅有32.807秒

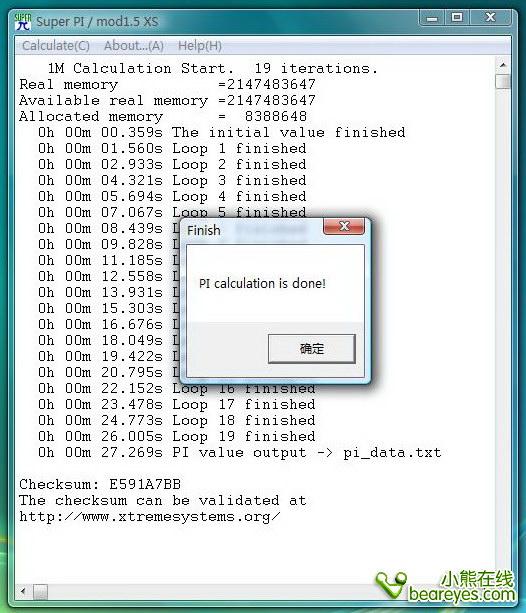

将处理器超到2880MHz频率下，其Super Pi 1M得分为27.269秒，性能提升6秒。
写在最后
写在最后
作为一款高端的790GX主板，昂达A790GX确实有着魔剑一般的品质。独特的5+1相供电设计，精致的热管散热器，都为超频和主板的稳定运行提供了保证。还有那板载128MB容量的GDDR3显存，和最强的HD3300显示核心，都为主板提供了澎湃的3D处理动力。再从DeBug灯和RESET、POWER触点按键等细节设计，无不显示出昂达名牌大厂的卓绝实力。在市售的790GX芯片组的主板中，确实属于尚品之选。
