标题：星尘参北斗：微星最强790GX主板评测
作者：小熊在线-宁道奇
关键词：Intel AMD CPU 主板 微星 DKA790GX Platinum
正文：
无冕之王：微星DKA790GX Platinum
无冕之王：微星DKA790GX Platinum
微臣献良策，星尘参北斗。主玩超频者，板卡识此牌。AMD的790GX芯片组是当今世上最快的整合芯片组。虽然已经是目前整合芯片组领域的无免之王，但是由于戴上了“整合”这顶高帽子，使它在人们心中还留有廉价、超值、低端等关键词，久久挥之不去。今天，身为一线主板大厂的微星这次给我们带来了一款极为奢华的主板——DKA790GX Platinum。而它采用的正是传说中的AMD 790GX。强悍的供电设计，绚烂无比的散热器，还有那精湛绝伦的制造工艺，绝对是790GX中的王牌飞行员。今天小编有幸拿到了这款主板，由此给大家带来了这篇史上最强的790GX主板评测文章。
初见，映入我们眼帘的，就是那硕大而华丽的异形热管散热器。
微星DKA790GX Platinum：主板概述
微星DKA790GX Platinum：主板概述
微星DKA790GX Platinum主板采用大气的深棕色ATX大板设计，同其他市售的790GX芯片组主板一样，依旧采用了790GX + SB750的组合，主板支持AM2/AM2+全系列的处理器，支持HT 3.0总线技术。主板全板的PCB设计精湛，使用全固态电容，并且采用了微星的风火轮热管设计，这些设计都突出了主板的身份。此外这款790GX主板为HD 3300整合显示核心配备了GDDR3-1333MHz规格显存，性能可见一斑。
微星DKA790GX Platinum：规格介绍（上）
微星DKA790GX Platinum：规格介绍（上）
主板处理器供电部分的MOS管上覆盖着散热器
微星DKA790GX Platinum采用了五相供电设计，并且采用了微星的Drmos技术，其就是将驱动芯片与MOSFET整合到一个芯片的方案，一个微星DrMOS芯片包含至少一个IC驱动和两个MOSFET。作为整合芯片，DrMOS的好处就是热量小、温度低、占用PCB面积小、更利于PCB的走线。此外，密闭的环境有利于提高电源转换效率。
内存部分，主板提供了四根内存插槽，采用绿色和橙色来区分，方便用户组建双通道模式，支持DDR2 1066/800/667MHz内存规格，支持双通道技术，最高支持8GB的容量。
微星DKA790GX Platinum：规格介绍（下）
微星DKA790GX Platinum：规格介绍（下）
磁盘部分，主板提供5组SATA2磁盘接口，并且还保留了1组IDE接口，可以满足老用户继续使用旧IDE设备的需求。从790GX开始，磁盘部分正式支持更高级的RAID 5模式。
扩展部分，主板提供2条PCIE x16 2.0接口，支持8X交火模式，此外主板还提供了2条PCIE x1接口和2条PCI接口。
I/O接口部分，主板不仅提供了完备的HDMI+DVI+VGA视频输出接口，同时还提供千兆网卡、8声道音频输出，光纤输出接口。以及IEEE1394和eSATA等主流接口。
微星DKA790GX Platinum：板载芯片（上）
微星DKA790GX Platinum：板载芯片（上）
最左侧为ALC888声卡芯片，最右侧为RTL8111C千兆网卡

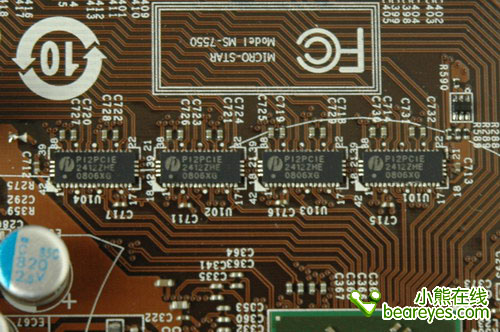

这四颗昔年是P12PCIE是Express的切换IC，它可以自动判断系统是否工作在双卡互联模式下。双卡互联模式下两条PCI Express插槽将运作在16X＋4X的状态。
与普通主板不同，微星DKA790GX Platinum放弃了普通的ICS频率发生芯片，而采用Realtek RTM880N-793。
微星DKA790GX Platinum：板载芯片（中）
微星DKA790GX Platinum：板载芯片（中）
Fintek F71882FG LPC Super I/O控制芯片
华邦W83L604G控制器，该芯片专门负责电压的控制。
在2条PCIE x16 2.0接口的中间，置有PCIExpress通道的模式转换的开关。
微星DKA790GX Platinum：板载芯片（下）
微星DKA790GX Platinum：板载芯片（下）
PCIE x16 2.0接口的旁边能看到2相供电设计
硕大的热管散热器，同时为北桥和南桥散热

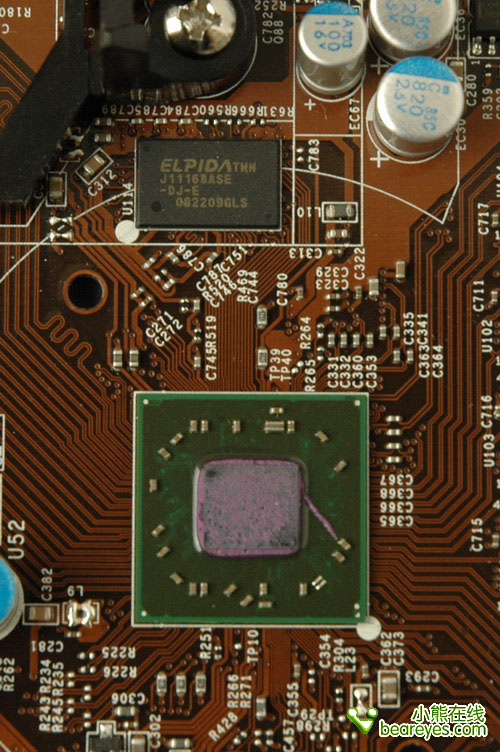

揭开散热器，我们能看到790GX北桥芯片和旁边的板载显存，这是一颗尔必达ELPIDA的GDDR3-1333MHz规格显存。
微星DKA790GX Platinum：其他细节
微星DKA790GX Platinum：其他细节
主板背面的设计和用料也是一丝不苟。
由于是工程样板，我们这块微星DKA790GX Platinum主板背面有一根飞线，希望待到此款主板大规模上市的时候，能有所改进。
微星还为此款主板添加了触控开关，CMOS清空、重启、电源开关。
主板附件
测试平台介绍
测试平台介绍
下面这张图表是我们本次测试的硬件平台。其中处理器为AMD Phenom X 8750，它是目前的主流65nm制造工艺技术的处理器，频率为2.4GHz，具备2MB的L3高速缓存。 内存使用的是ADATA的2条DDR2-800内存，单条2GB容量，共计4GB。而主板使用的就是790GX芯片组，显卡板载 ATI Radeon HD3300显示。这样的配置，也算是市面上的顶级配置了。无论是处理器、内存、显卡，均足以发挥出主板芯片组的性能。
硬 件 测 试 平 台 | |
处理器 | AMD Phenom X 8750 |
主板 | 微星DKA790GX Platinum主板 790GX 芯片组 |
散热器 | Tt 大台风Big Typhoon VX CL-P0310 |
显卡 | 板载集成ATI Radeon HD 3300 |
显示器 | 19寸宽屏 1440 * 900 |
内存 | ADATA DDR2 800+ AD2800E002GU 2GB * 2 |
硬盘 | WD Raptor 150G SATA HardDisk Driver |
电源 | TT ToughPower 650W |
| 系 统 平 台 及 驱 动 信 息 | |
操作系统 | Microsoft Windows Vista Ultimate SP1 |
显示驱动 | ATI Catalyst Control Center Version 2008.0703.2236 |
DirectX版本 | DirectX 10.0 API |
评测项目：
在本文中，我们使用了以下评测软件和游戏，为该主板各个方面的性能做出评测。
CPU-z：老牌处理器检测工具。
GPU-z：知名的显示芯片检测工具。
PCMark 05：老牌的整机测试工具。
SisoftWare Sandra 2009：目前最新的处理器、内存、显示卡评测工具。
Super Pi：老牌的处理器性能检测工具。
EVEREST Ultimate：出色的整机测试软件，内存测试项目非常经典。
F.E.A.R：经典的DX9游戏，用来测试显示卡和处理器的效能。
Company of Heros：DirectX9游戏测试项目。
Lost Planet：DirectX10游戏测试项目。
3DMark 05：老牌显卡测试工具。
3DMark 06：同样也是经典的显卡测试工具。
3DMark Vantage：新兴的显卡测试工具。
下面就让我们来看看测试的结果。
CPU-z测试
CPU-z测试
从CPU-z的测试中，我们可以看到，处理器为AMD Phenom X 8750，主频为2.4GHz，核心电压为1.192V。它是目前主流的AMD 3核心处理器。
这颗处理器每个处理核心具备512KB的L2高速缓存，同时还具备2MB的L3共享高速缓存。

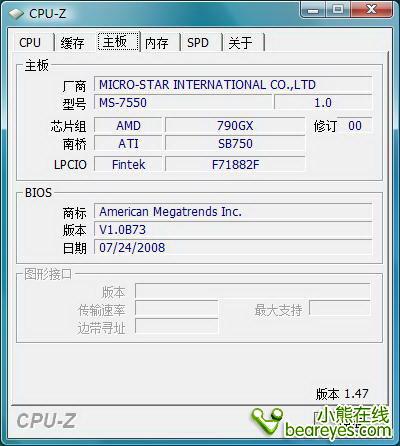

这是今天我们评测的主角，采用AMD 790GX芯片组，我们采用了最新的v1.47版本CPU-z检测工作，已经成功认出来790GX和SB750芯片组。
默认频率下，FSB为200MHz，内存的工作频率为400MHz。时序为5-5-5-18，开启双通道模式。
这是内存SPD中的信息
GPU-z测试
GPU-z测试
接下来是GPU-z的检测，我们可以看到已经认出了ATI Radeon HD 3300显示核心，具备40个统一Shader处理单元，GPU的核心频率为500MHz。
测试成绩汇总
测试成绩汇总
| 基准性能测试成绩汇总 | |||
|---|---|---|---|
| PCMark 05 | PCMark | 6536 | |
| CPU | 6275 | ||
| Memory | 4315 | ||
| Graphics | 3549 | ||
| HDD | 7068 | ||
| SisoftWare Sandra 2009 | Processor Arithmetic | Dhrystone ALU | 23847MIPS |
| Whetstone iSSE3 | 23167MFLOPS | ||
Processor | Int x8 iSSE2 | 70.19MPixel/s | |
| Float x4 iSSE2 | 30.69MPixel/s | ||
| Double x2 iSSE2 | 16.84MPixel/s | ||
| Memory Bandwidth | Int Buff'd iSSE2 | 8.93GB/s | |
| Float Buff'd iSSE2 | 8.82GB/s | ||
| Multi-Core Effciency | Inter-Core Bandwidth | 2.60GB/s | |
| Inter-Core Latency | 173ns | ||
| Power Management Efficiency | ALU Power Performance | 8194MIPS | |
| Super Pi | 1M | 32.557 秒 | |
| EVEREST Ultimate | Memory Read | 6407MB/s | |
| Memory Write | 4537MB/s | ||
| Memory Copy | 7486MB/s | ||
| Memory Latency | 66.5ns | ||
| F.E.A.R | Maximum FPS | 675 | |
| Average FPS | 303 | ||
| Minimum FPS | 130 | ||
| COH | 平均帧数 | 22fps | |
| 最大帧数 | 40.5fps | ||
| 最低帧数 | 6.6fps | ||
| LP | Average | 11.8 | |
| Snow | 11.9 | ||
| Cave | 15.2 | ||
| 3DMark 05 | 总分 | 4384 | |
| 3DMark 06 | 总分 | 2023 | |
| SM2.0 | 664 | ||
| HDR/SM3.0 | 777 | ||
| CPU | 2674 | ||
| 3DMark Vantage | 3DMark | E2886 | |
| GPU | 2469 | ||
| CPU | 5852 | ||
微星DKA790GX Platinum果然实力不俗，PCMark05取得了不错的成绩。集成的HD3300显卡要比780G的HD3200高出一个档次，因此图形方面也有较大幅度的提升，带动了整体性能表现。
SisoftWare Sandra 2009是新一代测试工具，新增了几个额外的测试项目。不过我们的企业版本仍然无法运行图形测试项目。
由于其AMD Phenom X 8750本身的主频较低，并且Super Pi又未曾对三核心处理器有特殊的优化。因此在Super Pi的测试中仅仅跑出了32.557秒的成绩。相信后续的Super Pi版本会针对三核心做出优化吧。
在专门针对图形性能测试的项目中，HD 3300表现出了最强整合显示核心的实力，再加上其板载显存的巨大威力，使得它在如3DMark Vantage这样苛刻的测试项目中亦有E2886的高分，这对于以前的整合显卡来说都是不敢现象的。
超频测试
超频测试
我们这颗AMD X3 8750的体制并不算最好的，属于一块普普通通的处理器。它的默认FSB为200MHz。超频的第一步，直接向240MHz FSB发起冲击。顺利进入Vista系统，可以运行各种测试工具，系统比较稳定。旋即向250MHz发起冲击，不过无论是给处理器还是内存加电压，都不能保证系统稳定，进入Vista系统时死机。最后调制245MHz FSB，可以顺利进入系统，处理器电压为1.248V时，可以顺利运行各项测试工具。由此这颗AMD X3 8750处理器的极限频率应该在245MHz左右，相信如果换用体制更好的处理器，还能飙的跟高。
245MHz FSB达成，处理器主频为2940MHz
高速缓存信息
微星DKA790GX Platinum主板
内存的工作频率为490MHz，时序依旧是5-5-5-18
默认2.4GHz主频下，Super Pi 1M测试仅有32.557秒
将处理器超到2.9GHz频率下，其Super Pi 1M得分为26.586秒，性能提升6秒。
写在最后
写在最后
作为目前最为华丽的790GX主板，微星DKA790GX Platinum给我们展现出了一线大厂的绝对实力。独特的Drmos技术供电技术设计提升了超频的潜能。精美的热管散热器保证了超频时的散热。板载128MB容量的GDDR3显存为显示核心带来了澎湃的动力。而从主板各种供电、电路和丰富的接口设计，也能体现出厂商为该主板投入的心血。不过发烧级的旗舰主板，其价格也绝对能另一般玩家喷血。普通玩家想说爱你，也并非一件容易之举。
