标题：浮华退尽见真情：华擎P45主板评测
作者：小熊在线-宁道奇
关键词：Intel CPU 华擎 P45 主板 评测 WiFi
正文：
浮华退尽见真擎：华擎P45主板激出
浮华退尽见真擎：华擎P45主板激出
华擎，曾经的主打中低端市场的老牌板卡厂商，却有着异乎寻常的高品质和高稳定性。在众多低端主板中异军突起，成为众消费者皆知的“平民天后”。自2008年以来，华擎开始在高端产品方面突然发力，在市场中着实的轰动了一把。
虽然一直以来，华擎走的都是中低端的发展路线，不过华擎自身的研发和生产能力都趋于世界顶尖。在冲击高端市场的这段日子，让我们看到了华擎雄厚的创新与研发能力。巧招妙招频出，给同质化严重，专打价格战的主板市场带来了一股浓烈的创新风潮。
在这篇文章中，小编为大家带来了华擎P45R2000-WIFI主板的详细评测，带大家领略一下华擎这个主板巨人的风范。
华擎P45R2000-WIFI，定位于高端发烧阶层，因此整体的功能与配置都相当奢华。它具备1600MHz的标准FSB，同时在超频时，也可以达到史无前例的2000MHz FSB。主板上的内存插槽多达6条，其中4条DDR3内存插槽，2条DDR2内存插槽。细心的读者在主板的型号中看到了“WiFi”的字样。猜的不错，它确实在主板中创新性的加入了WiFi无线网络功能模块。这在千元级别的主板中，也是非常罕见的。
华擎P45主板细节赏析（一）
华擎P45主板细节赏析（一）

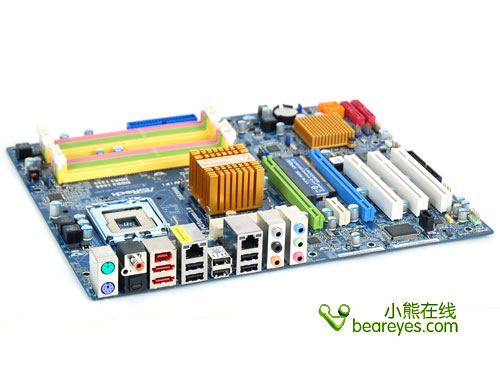

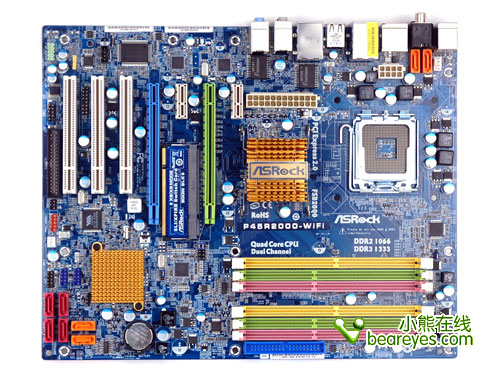

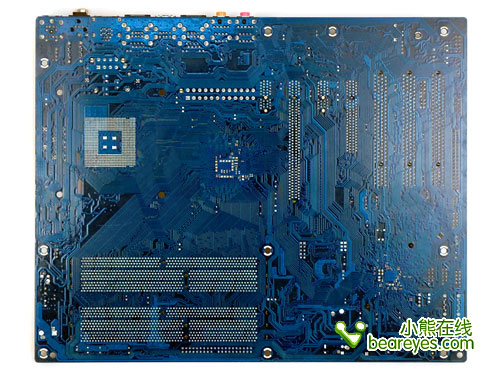

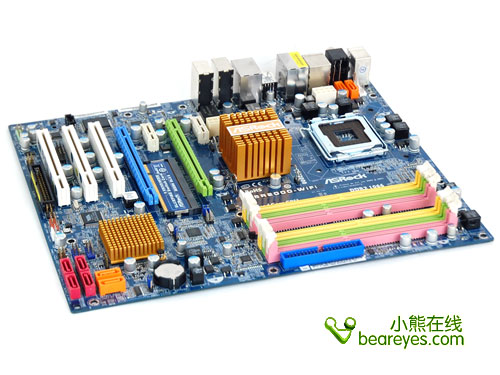

华擎P45R2000-WIFI，采用蓝色ATX大板设计。各种电器元件排列整齐有序。尽显大厂的做工和风范。同时主板上各种元件的配色也相应成趣，给人的感觉非常舒服。
华擎P45R2000-WIFI基于Intel P45 + ICH10R芯片组，前端总线支持2000/1600/1333/1066/800MHz，同时全面支持Penryn四核Yorkfield、双核Wolfdale以及所有Intel LGA775接口处理器。作为主板的特色设计之一，主打的FSB 2000MHz是其实力的倾情展现，小编我想其中的意义要远大于实质。
华擎P45主板细节赏析（二）
华擎P45主板细节赏析（二）

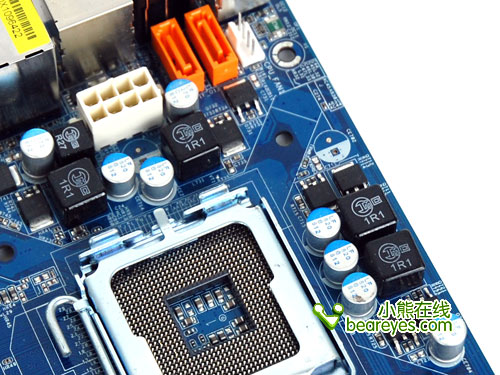

供电部分，主板搭配全固态电容设计，处理器采用成熟的四相供电设计，搭配全封闭电感。这些为处理器的超频打下了坚实的基础。

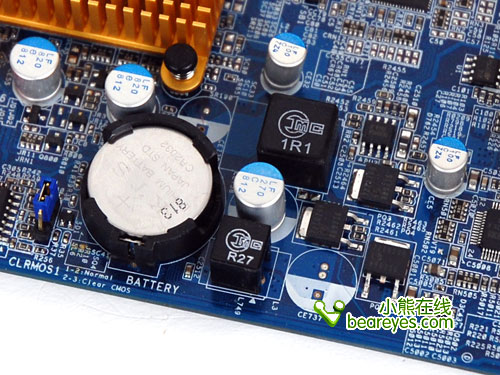

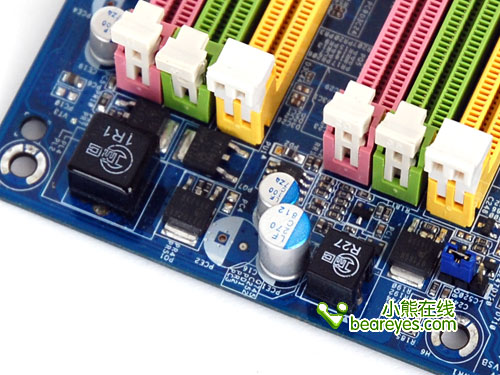

于此同时，在主板的其他部分，我们也可以看到更加细致的供电设计。例如，在内存插槽旁边，专门增加了1相供电设计，在南桥芯片的旁边，也增加了1相供电设计。这些额外的供电设计都会大幅提升主板的稳定性。保证主板在超高频率下顺畅的运行。

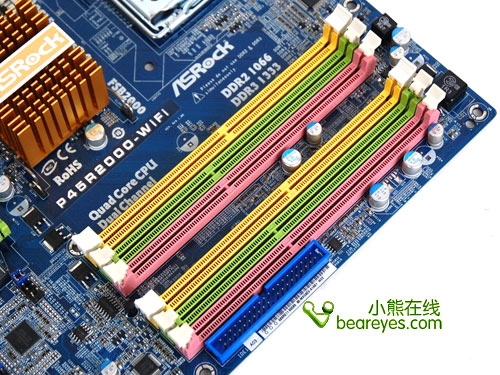

提供了对DDR2和DDR3两种内存的双重支持。其中四条绿色、粉色DDR3内存槽支持双通道DDR3 1333/1066内存，最大容量高达4GB。另外2条黄色支持双通道DDR2 1066/800/667内存，最大容量高达8GB。
华擎P45主板细节赏析（三）
华擎P45主板细节赏析（三）

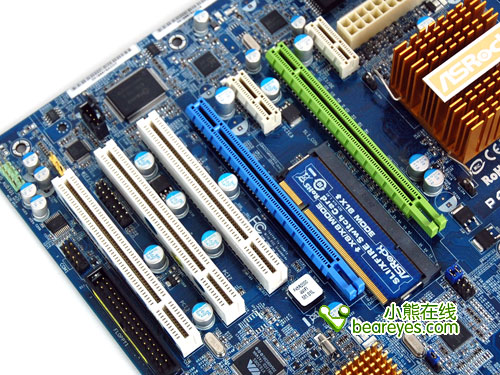

扩展方面，提供1条PCI Express x16 2.0插槽，3条PCI-E x1插槽和3条PCI插槽。还有一个IDE插槽，方便用户使用以前传统的IDE硬盘和光驱。

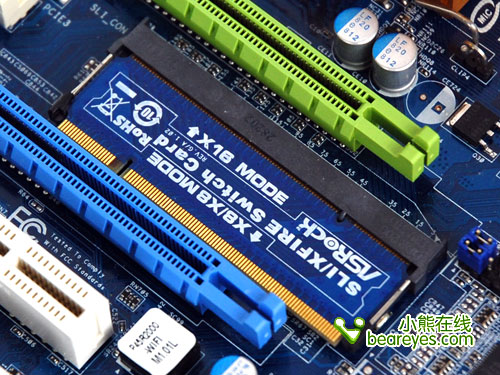

这是主板上附带的PCI Express链接转换工具。这快小小的转换卡，有两面金手指，一面可以提供独立的PCI Express x16 2.0链接，一面可以提供2个x8链接。通过它两种模式切换起来还是比较方便的。

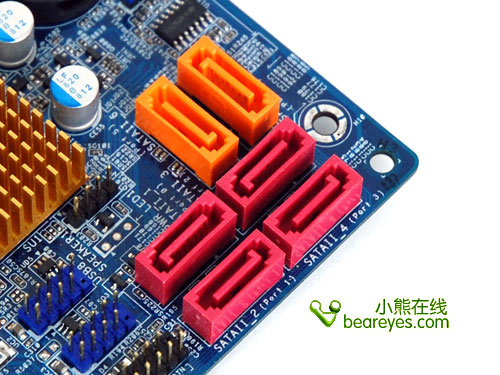

华擎P45R2000-WIFI配备了ICH10R南桥芯片，提供6个SATA 3.0Gb/s接口，可支持RAID 0，RAID 1，RAID 10，RAID 5磁盘阵列模式以及Intel Matrix Storage技术、NCQ、AHCI和“热插拔”功能，并且具备2个eSATA接口。

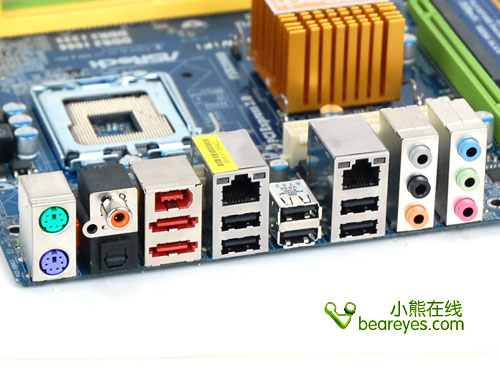

该主板的背部接口相当华丽，支持光纤和同轴音频接口，e-SATA接口以及IEEE 1394接口，双千兆网卡接口，四个USB 2.0接口，ALC8908 7.1声道声卡，支持DAC解码，动态范围高达110分贝。
板载芯片和附件详细介绍
板载芯片和附件详细介绍

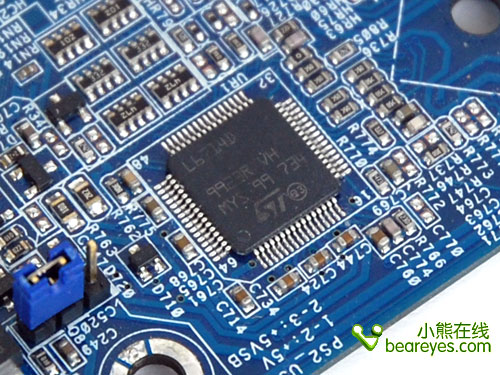

供电控制芯片

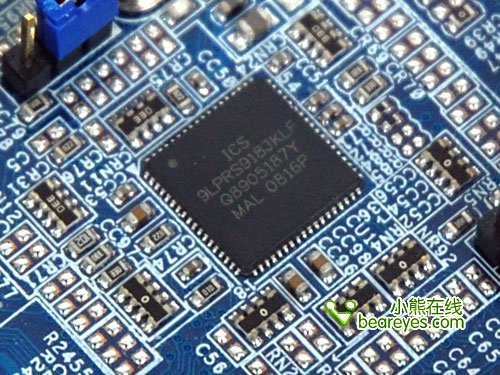

ICS 9LPRS918JKLF 时钟发生器

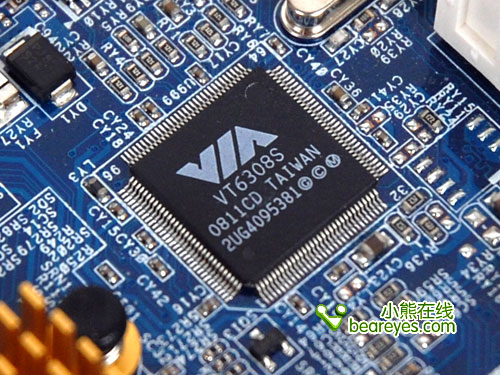

VIA VT6308S是一颗外观小巧、符合最新 IEEE 1394 标准，具备高传输速率，低功耗与随插即用等特性的 1394 控制芯片。主板通过它实现支持IEEE1394接口。

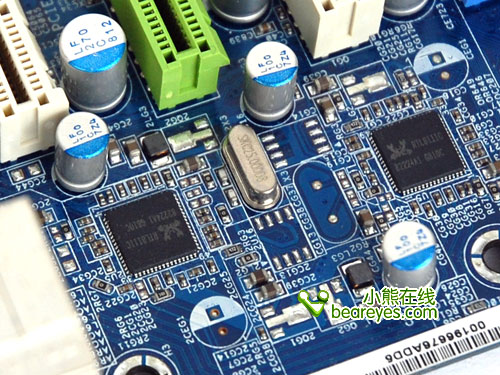

双千兆网卡芯片

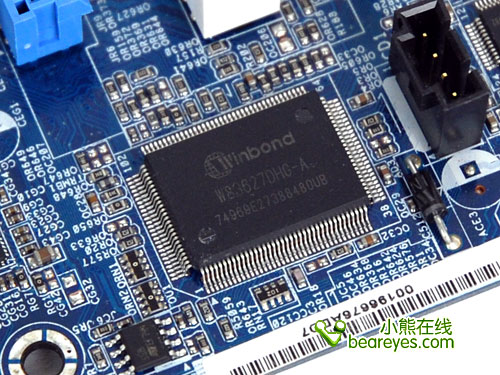

Winbond W83627DHG-A是可以支持+12v/+5v/+3.3v/VCore/VDIMM电压、Fan Speed、Core Temperature等即时监控的I/O传感器，很多高端主板都用它。

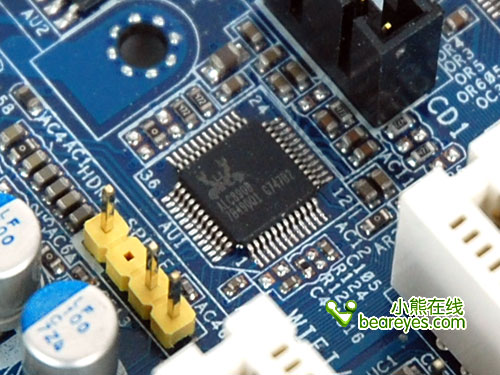

板载ALC8908 7.1声道声卡

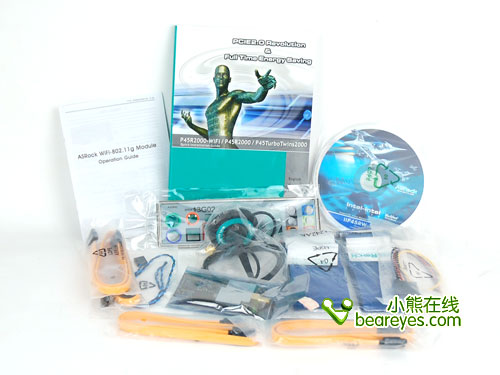

主板中的附件
无线WiFi-802.11g模块介绍（上）
无线WiFi-802.11g模块介绍（上）

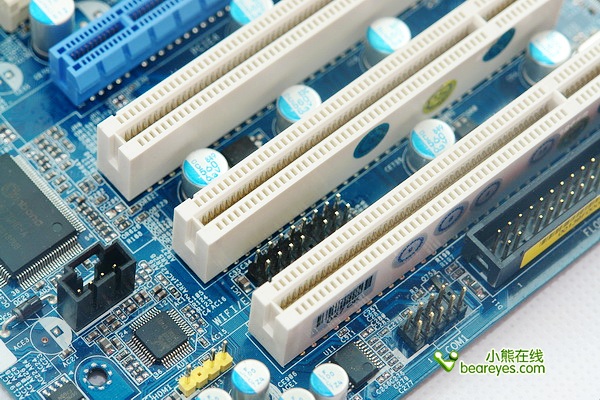

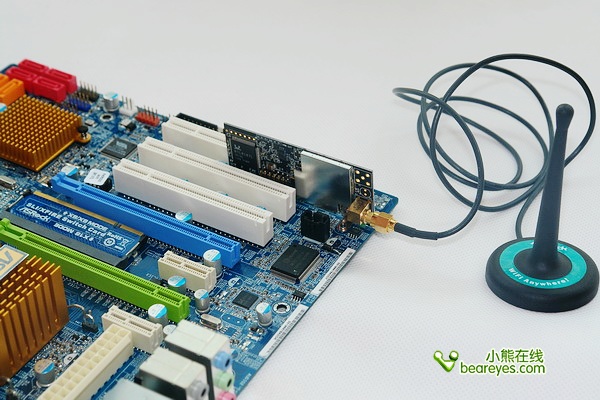

在两个PCI插槽之间，还有一排神秘的针脚。究竟他们是做什么用的呢？
这就不能不说到，华擎P45R2000-WIFI最强的特性，支持WiFi-802.11g无线局域网功能。

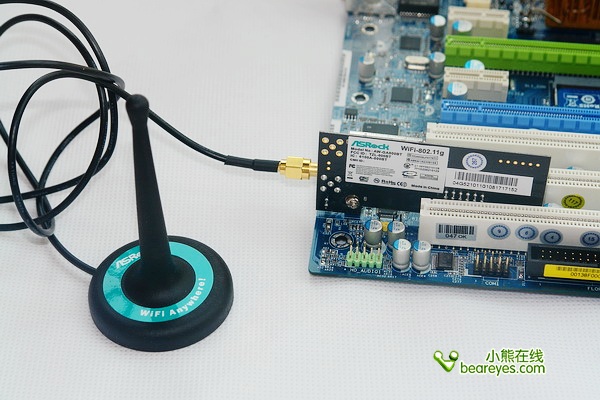

通过主板上的这排针脚，就可以外接一块WiFi-802.11g的适配器和无线天线。让主板摇身一变成为一台无线收发终端。
无线WiFi-802.11g模块介绍（下）
无线WiFi-802.11g模块介绍（下）

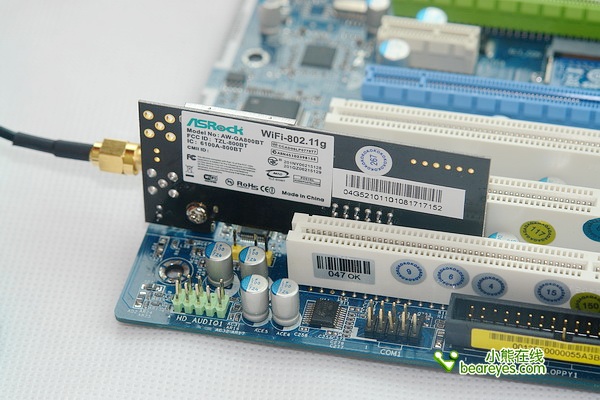

它支持54Mbps IEEE 802.11g / 11Mbps IEEE 802.11Bb，支持软件接入点模式(AP模式)和站点模式(基础架构模式和点对点模式)。可以有效的使电脑脱离网线的束缚，电脑在室内改换位置也更自由。

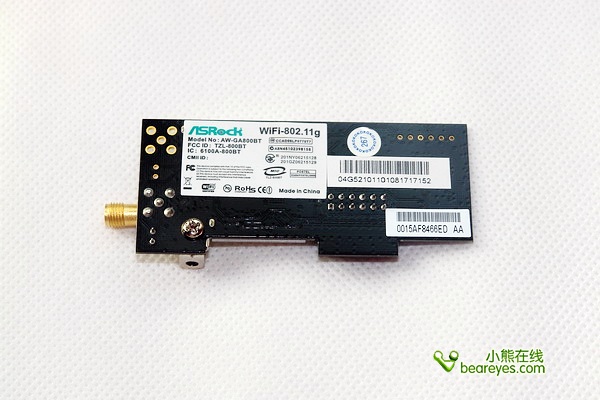

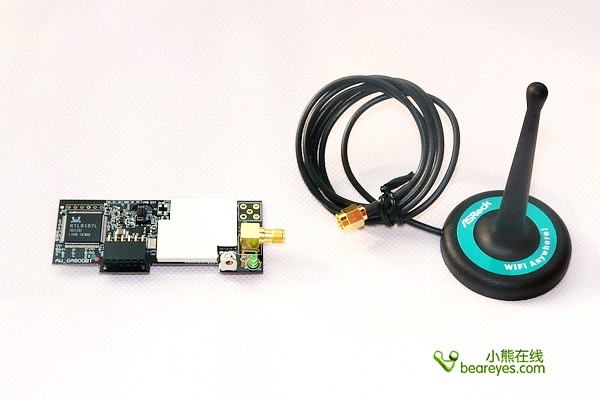

WiFi/802.11g无线网络模块的主芯片是Realtek RTL8187L。无线网络子卡的PCB上预留了一组天线接口，PCB采用了802.11g/802.11n模式的共用设计，这种双天线模式是为802.11n方案预留的。
在无线适配器上集成了一颗Realtek RTL8187L芯片，它采用0.18μm CMOS工艺制造，是一款基于USB的双频三模(2.4GHz/5GHz，802.11a/b/g)无线WiFi网络芯片。RTL8187L占用两个USB 2.0 Hi-speed接口，并向下兼容USB 1.1。
Realtek RTL8187L在单芯片上整合了WLAN（无线局域网）MAC及DSSS（直接序列扩频）基带处理器，完全遵循802.11a/b/g协议，提供1、2、5.5、6、9、11、12、18、24、36、48和54Mbps传输，并支持64-bit/128-bit WEP、TKIP和AES安全传输模式，此外还提供802.11b节点间抗冲突的保护机制。
华擎P45测试平台介绍
华擎P45测试平台介绍
下面这张图表是我们本次测试的硬件平台。其中处理器为Intel E8400，它是目前的主流45nm制造工艺技术的处理器，频率为3GHz，具备6MB的L2高速缓存。 内存使用的是ADATA的2条DDR2-800内存，单条2GB容量，共计4GB。而主板使用的就是P45芯片组，显卡为蓝宝 ATI Radeon HD4850。这样的配置，也算是市面上的顶级配置了。无论是处理器、内存、显卡，均足以发挥出主板芯片组的性能。
硬 件 测 试 平 台 | |
处理器 | Intel Core 2 Duo E8400 45nm 6MB L2 |
主板 | 华擎P45R2000-WIFI P45芯片组 |
散热器 | Tt 大台风Big Typhoon VX CL-P0310 |
显卡 | 蓝宝 ATI Radeon HD4850 |
显示器 | 19寸宽屏 1440 * 900 |
内存 | ADATA DDR2 800+ AD2800E002GU 2GB * 2 |
硬盘 | WD Raptor 150G SATA HardDisk Driver |
电源 | TT ToughPower 650W |
| 系 统 平 台 及 驱 动 信 息 | |
操作系统 | Microsoft Windows Vista Ultimate SP1 |
显示驱动 | ATI Catalyst Control Center Version 2008.0703.222 |
主板驱动 | Intel Chipset Device Software驱动最新9.0.0.1011官方正式版 |
DirectX版本 | DirectX 10.0 API |
评测项目：
在本文中，我们使用了以下评测软件和游戏，为该主板各个方面的性能做出评测。
PCMark 05
SisoftWare Sandra 2007
Super Pi
F.E.A.R
EVEREST Ultimate
3DMark Vantage
下面就让我们来看看测试的结果。
华擎P45 测试平台
| 基准性能测试成绩汇总 | |||
|---|---|---|---|
| PCMark 05 | PCMark | 7060 | |
| CPU | 7359 | ||
| Memory | 6307 | ||
| Graphics | 11054 | ||
| HDD | 6832 | ||
| SisoftWare Sandra 2007 | Processor Arithmetic | Dhrystone ALU | 27960 MIPS |
| Whetstone iSSE3 | 22167 MFLOPS | ||
| Processor Multi-Media | Integer x8 iSSE3 | 165777 it/s | |
| Floating-Piont x4 iSSE2 | 90404 it/s | ||
| Memory Bandwidth | Int Buff'd iSSE2 | 7083 MB/s | |
| Float Buff'd iSSE2 | 7064 MB/s | ||
| Super π | 1M | 15.529 秒 | |
| F.E.A.R | Maximum FPS | 999 | |
| Average FPS | 655 | ||
| Minimum FPS | 396 | ||
| EVEREST Ultimate | Memory Read | 7908 MB/秒 | |
| Memory Write | 7103 MB/秒 | ||
| Memory Copy | 7072 MB/秒 | ||
| Memory Latency | 65.1 ns | ||
| 3DMark Vantage | 3DMark | 4991 | |
| CPU | 6246 | ||
| GPU | 4677 | ||
在Intel Core2 E8400的强力催动下，PCMark 05各项测试均有较高的得分，总分也一局突破了7000分大关。这主要归功与2点，一方面是P45芯片组强劲的性能，另一方面是系统各个部件搭配比较合理，没有拖后腿的现象。在Super Pi 1M的测试中，用时仅为15.529秒。在3DMark Vantage中的CPU测试项目中，得分高达6246分。
总结：从百草园到三味书屋
总结：从百草园到三味书屋
华擎P45R2000-WIFI，从小编我第一次拿到这块主板的时候，就给人留下了深刻的印象。不必说天蓝的ATX大板，整齐的元件布局，强悍的FSB 2000外频，强悍的供电设计；也不必说它支持的ATI CrossFireX双卡并联交火技术，Intel Matrix Storage磁盘阵列技术，双千兆网卡接口。单就是一块无线WiFi 802.11g无线网卡，就给我们带来了无限的乐趣。
华擎，一个正从中低端OEM，向着高端发烧级别迈进的品牌。就好比那鲁迅笔下的从百草园到三味书屋一样，带着它自身所独有的品牌韵味，从一个阵地转战到另一个战场。
