08风冷散热新王—酷冷Hyper Z600巨塔

作者：小熊在线—Asimove

08巨型散热器逆袭

07年的风冷王者是酷冷的风神匠，08年会花落谁家现在预言还为时过早，不过在我们08年年中横测中我们发现了一款相当棒的产品。同样来自酷冷，它就是CM的Hyper Z600风冷散热器。

随着Intel和AMD的处理器功耗走低，我曾一度天真的预测散热器发展将会走向小型化，这个趋势也的确在07年露出了一些征兆。可是来到08年，似乎“重量级”散热器大有逆袭之势，几乎各大厂商都不越而同地推出了非常庞大的产品。酷冷的这款Z600可谓其中的典型，大的让我们也惊诧了。

Hyper Z600，精巧包装

虽然我已经告诉大家Z600的庞大，但是它的包装却并不是那样，在高塔式散热器中实在不起眼。

看到里面你就会感慨，Z600的内包装被如此充分的利用，几乎没有专门的空隙和厚度是用来固定散热器的。扣具和挡板都收容在隔舱里，而隔舱本身就起到了缓冲和加固的作用。

Hyper Z600，大哥大级别的身材

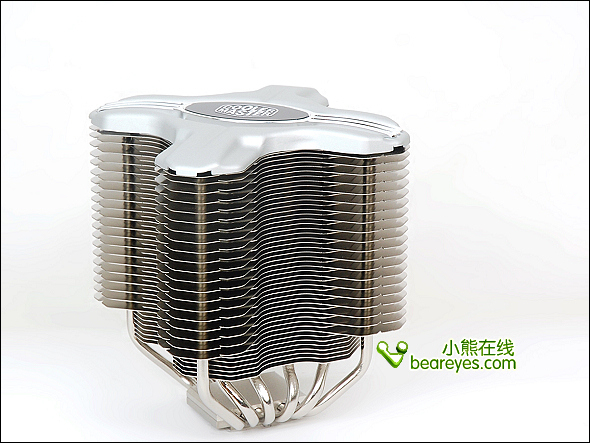

127.28 x 127.28 x 160 mm，1045g重，这些恐怕已经没有散热器可以比肩了，别忘了，这还没装风扇哦。

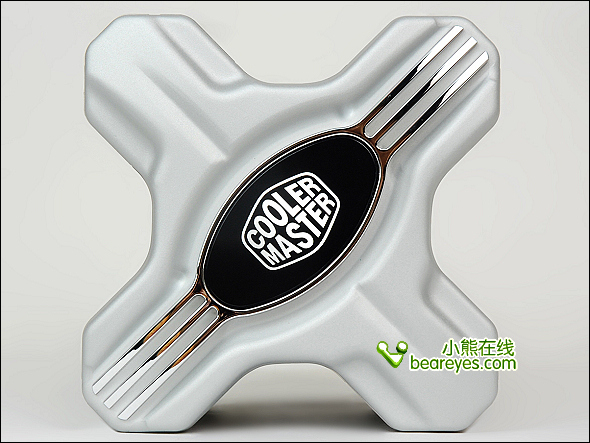

顶上是磨砂的铝盖，锃亮的条纹和LOGO点缀，形成鲜明的对比，让Z600的形象分直线上升，完全摆脱了塔式散热器笨重呆板的印象。顶部的盖头不仅起到美观作用，还能固定鳍片，部分固定风扇的作用。

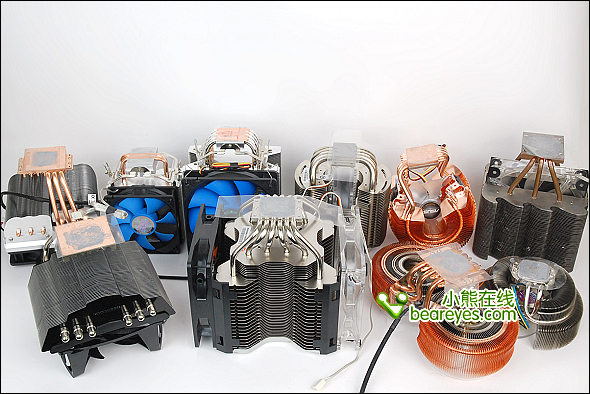

如果你对数值不是很敏感，那么可以看看图片，第一排左二就是Hyper Z600，绝对是这些顶级散热器中的大哥大。

Hyper Z600，错位鳍片

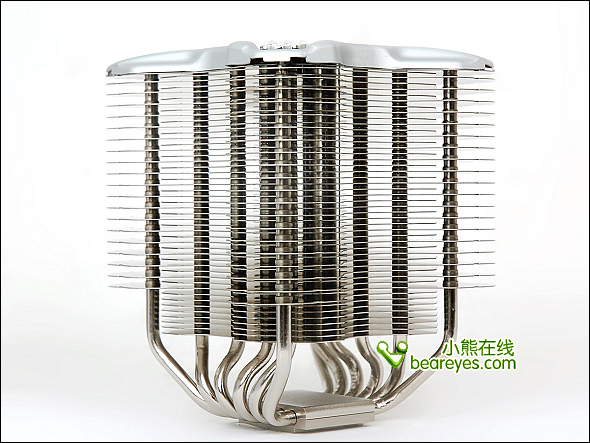

其实Hyper Z600在工艺上并没有本质的变化，仍然属于高塔式的鳍片+热管结构，鳍片面积更大，热管数量更多。

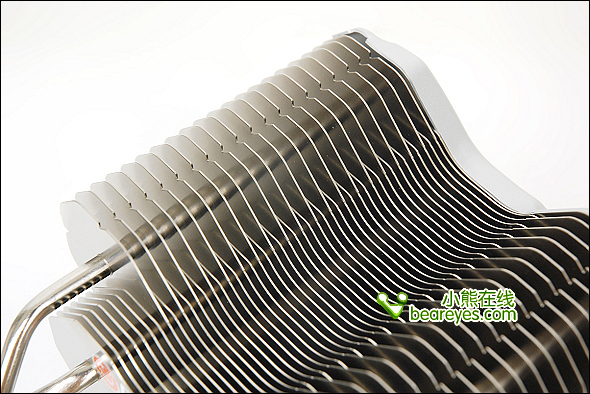

但是Z600也做了几个很重要的改进，首先它的鳍片不是上下完全对齐的。

每一层之间都有错落，这样就导致热管周围鳍片密度降低，而中间的鳍片密度相当于周围的两倍，这是符合风扇的风道特性的。

Hyper Z600，等效12根热管

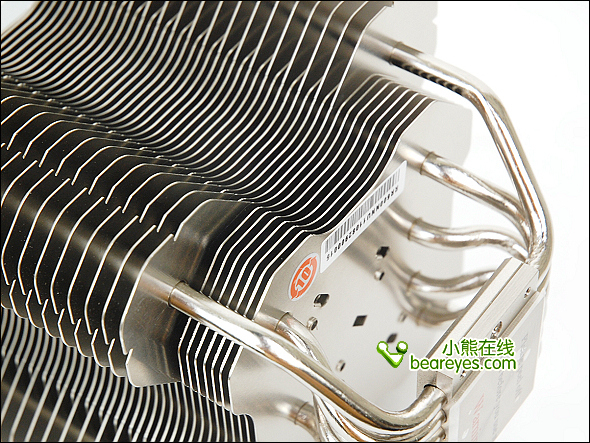

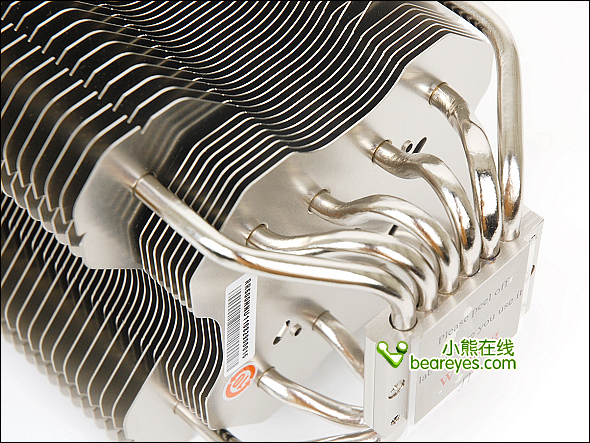

机器罕见的6根长热管，等效于12根热管的效能。铜热管全部镀镍处理，不仅和整体银色保持一致，还能防止氧化。

虽然散热器的性能不和热管数量成正比，但是提升热管数量和鳍片面积肯定能加强吸热散热能力。

仔细看一下热管的排布，四根热管进入中心区，这里的鳍片密度高，相当于传统意义上的塔式散热器。另外两个热管分别插入四个角上，这里鳍片密度低，但是却能有效的利用残余风力。这样组合相当于给传统的塔式散热器添了两对翅膀。

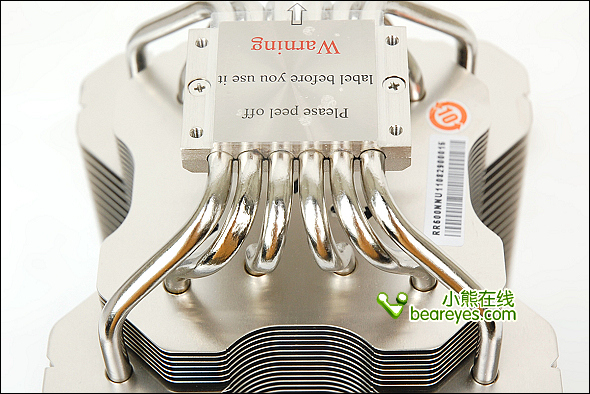

铜底镀镍处理，光可鉴人，但没有抛光处理，或许这样更加耐用一些。精细研磨的底面，通过硅脂能充分接触处理器表面。

Hyper Z600，十字造型的意义

Z600是如何改进散热性能的，秘诀就在X型设计和鳍片分布上。和以往方方正正的鳍片相比，Z600相当于抠掉了四个边，按理说这样会造成鳍片总面积减少。

实际上在底部观察会发现，我们Z600并不是缩减鳍片，而是增加了鳍片。就像我前面说的那样，它是在四个角上增加了两组热管和比较疏散的鳍片，以充分利用气流特性，提高散热。

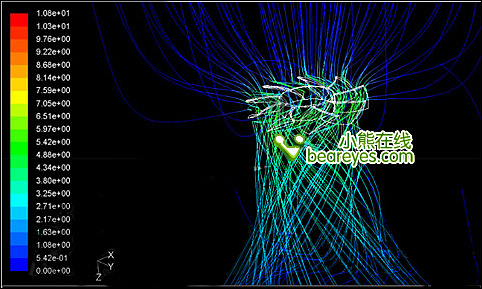

我们可以看一下普通风扇吹出气流的示意图，它本身也是往两边散发的。

Hyper Z600，等效12根热管

仔细查阅了一下CM官方对Z600散热特点的分析：

1. 中间鳍片密度增加。

虽然我觉得并不是特别密，和以往的产品差不多。

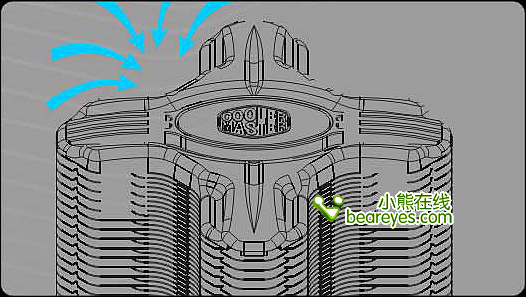

2. X型鳍片，内凹部分形成低压区，风力更容易穿透

有没有形成低压我们不太清楚，但是较短的鳍片长度和增加的鳍片数量肯定能提高散热效率。我更愿意将Z600看作是标准塔式散热器增加了四个角，而不是超大的高塔抠掉了四个边。

3. 鳍片间距适中，气流顺畅

周边四角风的风压低，热量小，热管少鳍片疏；而中央风压大，热管多鳍片密，热量集中，这样都是最大程度利用气流的特性。

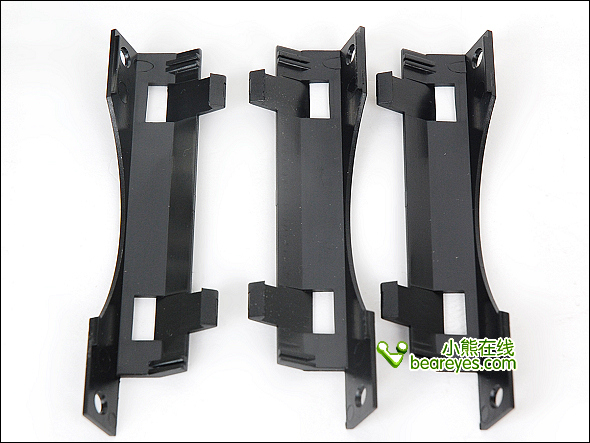

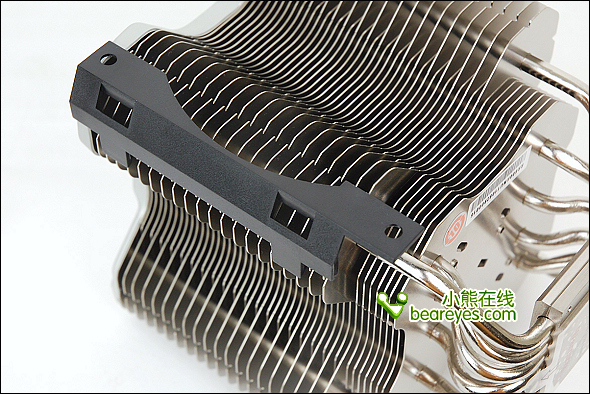

Hyper Z600，轻巧风扇支架

以往酷冷散热器风扇安装大多都是螺丝固定，这回倒是让我意外了一把。

我尝试这将这套风扇支架固定在鳍片上，但是总差那么一点点。

关键是看上去只差一点就能扣住了。

Hyper Z600，风扇安装

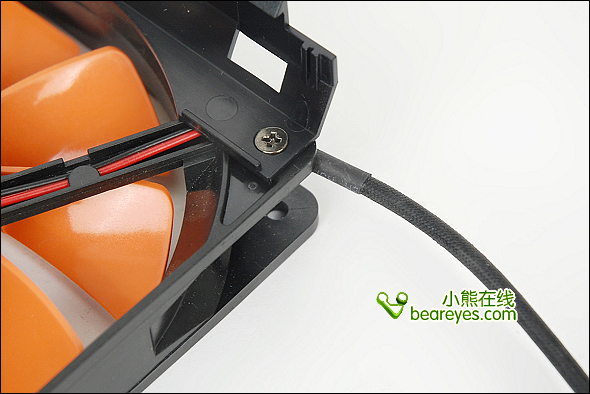

只能老实打开说明书学习，原来是先固定风扇，然后再往鳍片上扣的。

这样的扣合非常轻松，咔哒一声就锁紧了，不会晃动也不会伤到鳍片，非常出色的设计。

四个面都能安装，完全对称。

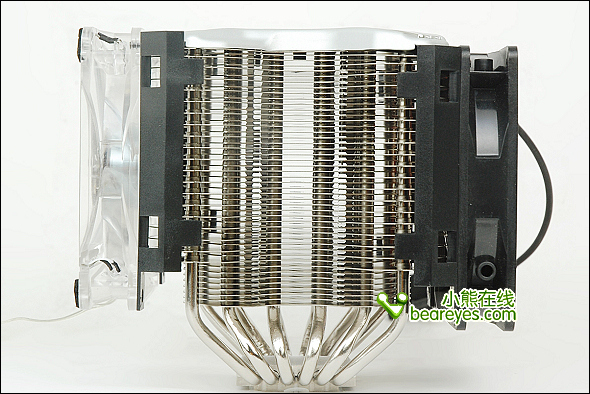

当然，只能同时装两个风扇，风向保持一致。

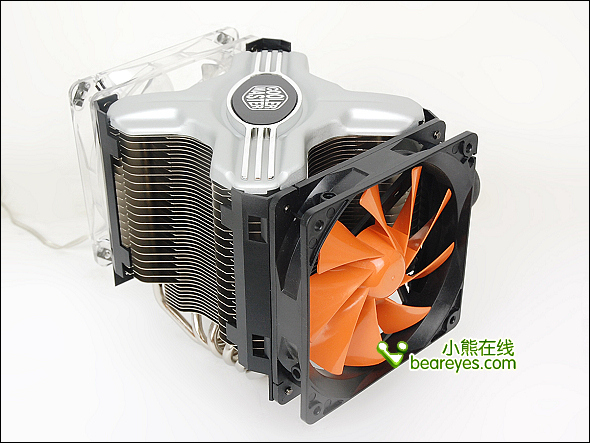

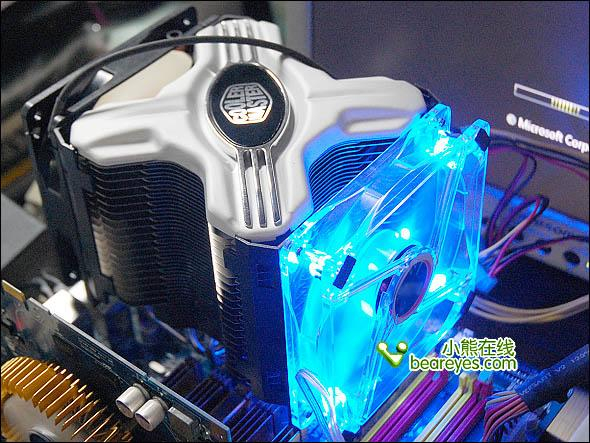

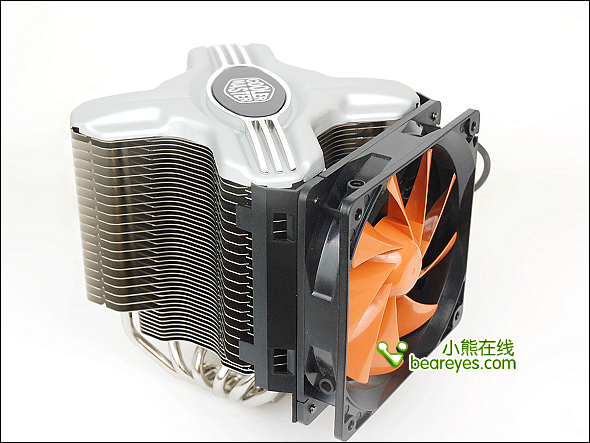

完成后的庞然大物，重量应该超过1.3Kg了。

Hyper Z600，775平台安装1

风扇装好，我们就尝试在主板上安装这个庞然大物。

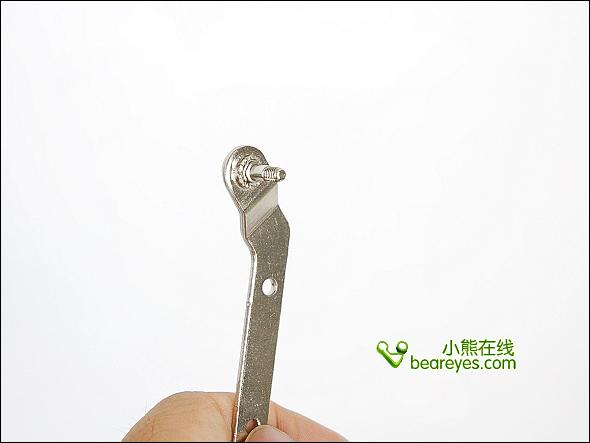

整套扣具延续了酷冷的传统风格，这是775的：

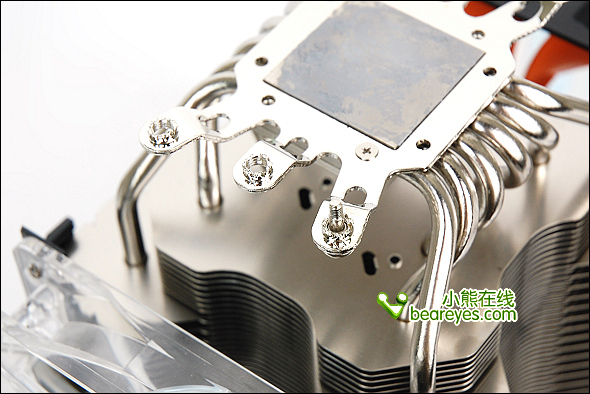

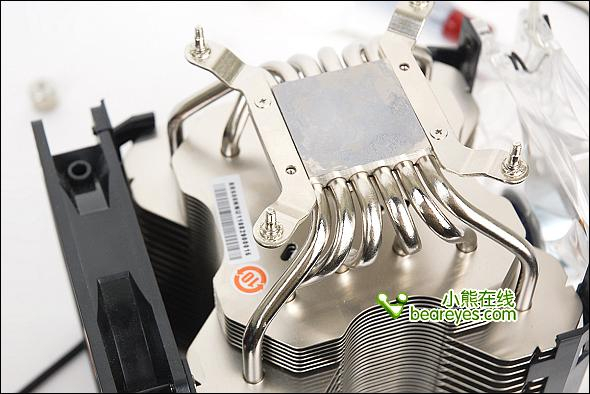

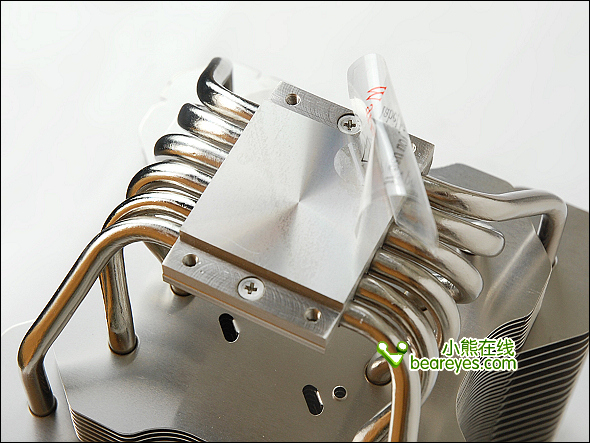

四颗螺丝将它固定在铜底上。

四个775的螺丝反拧上，其实应该先拧他们更顺手一些。

套上胶圈。

Hyper Z600，775平台安装2

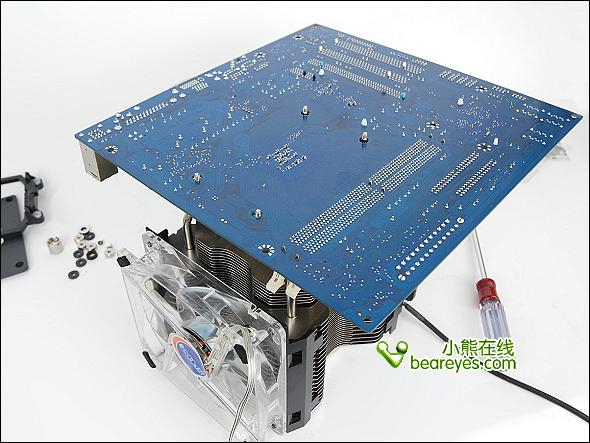

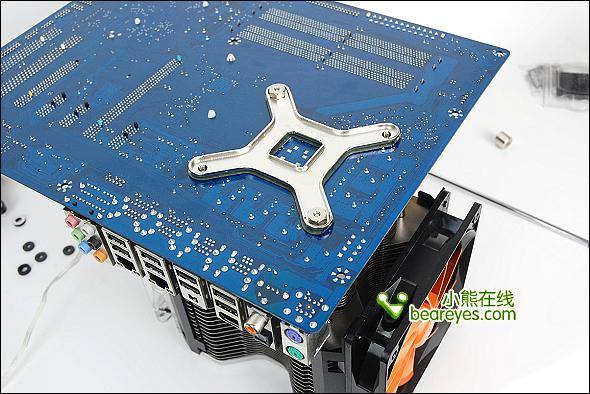

然后将主板放上去，注意，不是将Z600放到主板上，而是反过来将主板倒扣在散热器上。

这样：

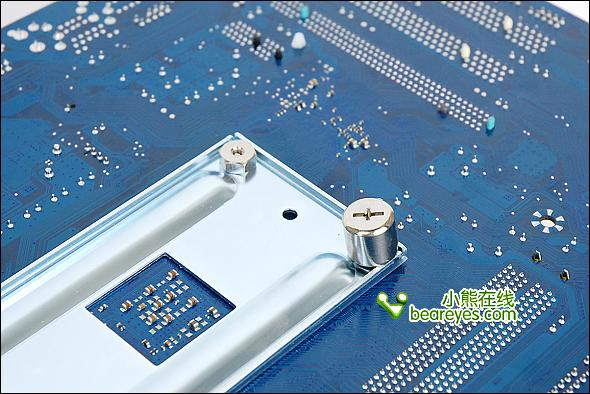

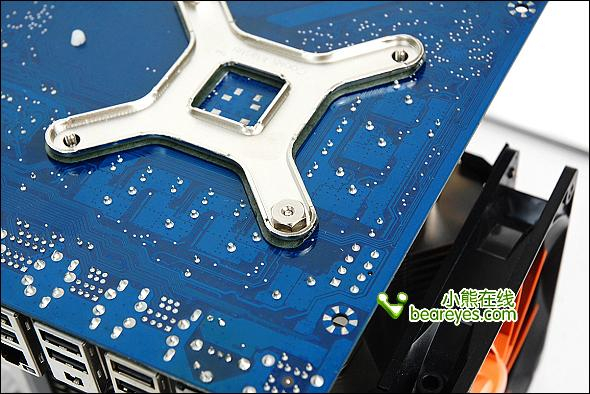

套上背板，拧紧螺帽。

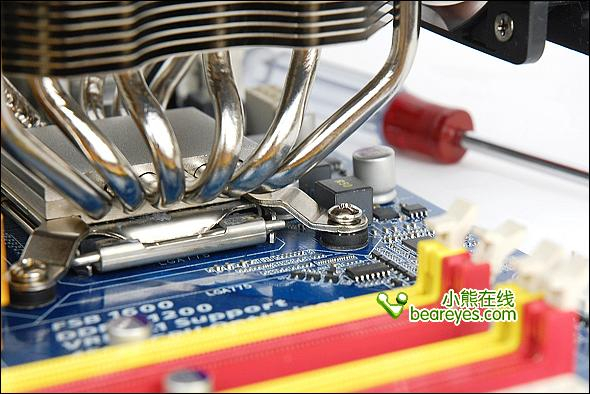

非常稳固，整个过程我们建议还是在机箱外完成，否则散热器容易磕磕碰碰。

Hyper Z600，AMD平台安装1

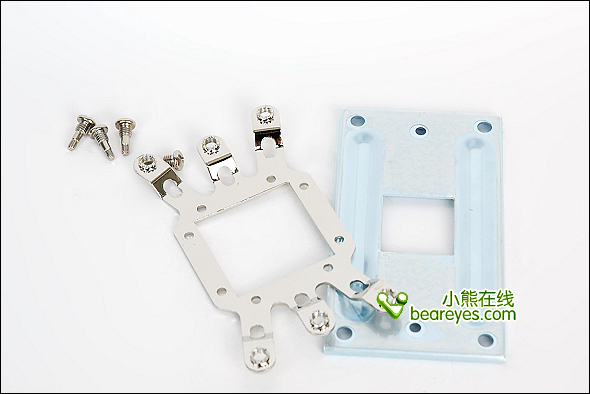

AMD扣具。

这回我学乖了，先装上反扣的螺丝。

然后再往铜底上安装。

Hyper Z600，AMD平台安装2

同样的步骤，倒扣上主板、背板、螺帽。

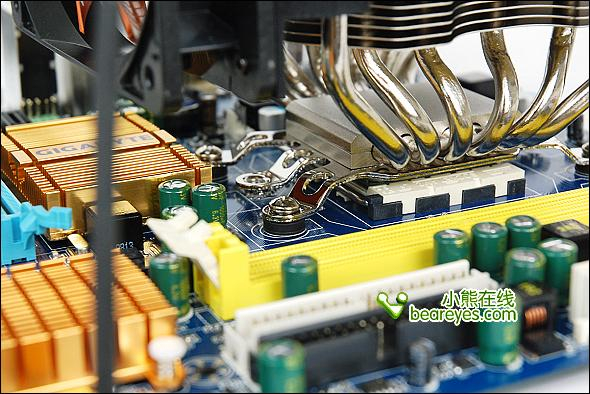

演示时风扇朝向有问题，实际应该装在左右两边。

很明显，这比AMD散热器的原装扣具麻烦多了，但是却也牢固的多。

Hyper Z600，测试平台

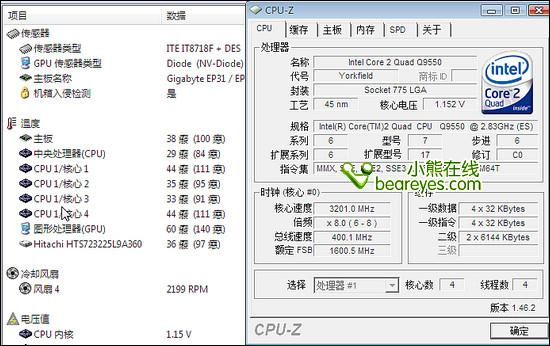

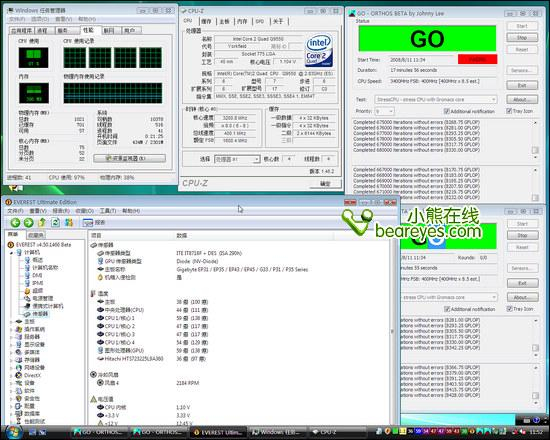

当降低功耗的大趋势下测试散热器性能是有些尴尬的，总体较低的温度让散热器之间的差距也被缩小了。我们选择了Intel 四核处理器9550，并且超频至400*8=3.2GHz主频，以保证满载温度能达到较高水平。

室温24℃，开放平台。

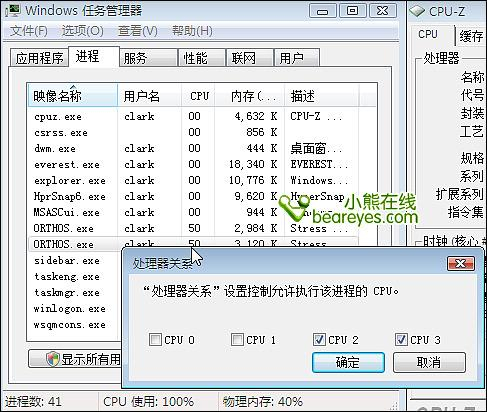

测试方法：双开Orthos，各使用两个核心，10分钟后记录Evest成绩。

待机温度则是在停止负载以后5分钟，记录Evest成绩。

一般来说10分钟以后的满载温度就非常稳定了。

Hyper Z600，测试成绩

我们给Z600配备了两颗2200rpm的风扇，以测试最佳状态的成绩。下面是截取了横向测试的结果，可以看出4核心的9550满载情况下也没有超过50度，待机更是只有33度。

单独看这个成绩，你可能会认为4核处理器发热太低了，但是和T120比较一下就会发现差距了。T120一直被称为风冷之王，也就是说在风冷散热器中很少有比它更强的，风神匠也仅仅比它低1-2度。

但是Z600满载时比T120低了足足7度，闲置是降低2度。对于顶级的塔式散热器横测来说，将T120拉开这么大的差距我还是第一次看到，增加的鳍片面积和热管发挥了不小的作用。

那么两颗风扇的Z600比一颗风扇的Z600强了多少呢，看一下这个表：

以前测试双风扇的散热器也得出过类似结论，那就是：两颗风扇相比一颗的提升非常有限。

而Z600宣传中提到的0噪音散热，我们也尝试了，不过在超频后的9550上并不成功，温度一直上升到70度仍然没有停止，我们中止了测试。要做到0噪音，必须非常强力的机箱风道来配合，单凭鳍片和空气的热交换是无法控制住热量的。

总结

我对Z600能成为08年的风冷之王寄予希望，虽然个人比较抵制散热器的巨型化，但是令人惊讶的风冷表现和优异的做工还是让我折服，Hyper Z600对于发烧级超频玩家也是必备的利器啊。
