个头小巧性能强大 杰微Mini780G主板评测

今年可以说是“高清奥运年”， 5月1日，为了迎接北京奥运会的开幕，备受关注的央视高清综合频道正式开播。奥运会期间，我国观众将能够收看到高清奥运转播，享受高清晰度电视带来的全新视听盛宴和颠峰奥运赛事体验。

高清数字电视是世界数字电视产业发展的趋势，相比传统的模拟电视及标清数字电视节目具有诸多优势，其具有16:9的宽屏幕，分辨率高达1920×1080，可以实现5.1路环绕声，更具逼真感和震撼力。我国将在2015年基本停止模拟电视信号的播出，全面实现数字高清信号的有线、无线和卫星播出。

什么是高清？

高清，英文为“High Definition”，意思是“高分辨率”。 高清电视，又叫“HDTV”，是由美国电影电视工程师协会确定的高清晰度电视标准格式。现在的大屏幕液晶电视机，一般都支持1080i和720P，而一些俗称的“全高清”（Full HD），则是指支持1080P输出的电视机。电视的清晰度，是以水平扫描线数作为计量的。以下是几种常见的电视扫描格式：

1080i格式，是标准数字电视显示模式，1125条垂直扫描线，1080条可见垂直扫描线，16：9，分辨率为1920×1080，隔行/60Hz，行频为33.75KHz。
720p格式，是标准数字电视显示模式，750条垂直扫描线，720条可见垂直扫描线，16：9，分辨率为1280×720，逐行/60Hz，行频为45KHz。
1080p格式，是标准数字电视显示模式，1125条垂直扫描线，1080条可见垂直扫描线，16：9，分辨率为1920×1080逐行扫描，专业格式。

高清格式

由于高清视频数据传输量巨大，所以需要有新的压缩算法。,目前常见的视频格式主要有：H.264、WMA-HD、MPEG2-TS、MPEG4和VC-1等。其中，H.264格式目前最为流行。而传统DVD提供的480线画质再也不能满足大家的日常需求，因而全新标准、超大容量的DVD格式便浮出水面。它们就是我们经常听到的HD DVD以及蓝光DVD。

今年1月，全美最大DVD经销商华纳兄弟宣布放弃HD－DVD，电影和电视只用蓝光。这意味着，占四分之三数量的DVD将支持蓝光阵营，虽然其中还有部分也会采用两种格式发行。和华纳兄弟同进退的业者，包括迪斯尼等。这一事件导致HDDVD阵营的崩溃，随后东芝（Toshiba）总裁西田厚聪在记者会上宣布公司将放弃HD DVD业务，至此为其6年之久的下一代高清DVD标准之争宣告结束

蓝光DVD

读写用的激光，是一种十分精确的光，精确到极限，就是光波长的一般，由于红光波长有700纳米，而蓝光只有400纳米，所以蓝激光实际上可以更精确一点，能够读写一个只有200nm的点，而相比之下，红色激光只能读写350nm的点，所以同样的一张光盘，点多了，记录的信息自然也就多了！

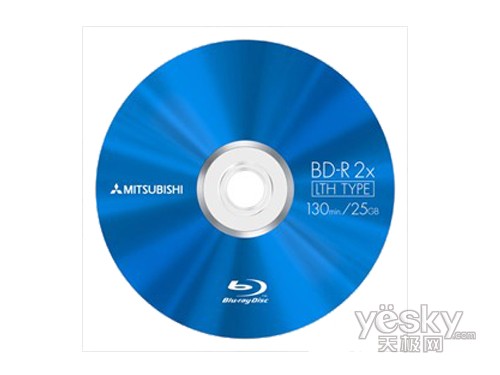

Blu-Ray Disk是蓝光盘,是DVD的下一代的标准之一,主导者为索尼与东芝,以索尼、松下、飞利浦为核心，又得到先锋、日立、三星、LG等巨头的鼎力支持。存储原理为沟槽记录方式，采用传统的沟槽进行记录，然而通过更加先进的抖颤寻址实现了对更大容量的存储与数据管理，目前已经达到惊世骇俗的100GB。与传统的CD或是DVD存储形式相比，BD光盘显然带来更好的反射率与存储密度，这是其实现容量突破的关键。

随着新一代光盘格式的敲定，蓝光光盘以及相关设备的销量猛增，索尼、松下、先锋主导的蓝光光盘协会(Blu-ray Disc Association）公布了最新蓝光产品销售情况：今年前6个月，美国消费者在蓝光碟片上花费了1.94亿美元，比2007年同期蓝光与HD-DVD的总和增长了350%。在今年2月，HD-DVD退出竞争之后，蓝光碟片在日本、欧洲和美国都经历了需求的井喷。数据显示，全球蓝光影碟销售额占整体市场销售额的比例，从2007年底的9%增长到目前的20%，预计在本年度末这一数字还将增至25%。另外，蓝光碟机的销量也从2007年度7%-10%增长到15%左右。与去年同期相比，美国和欧洲市场蓝光碟机的销量分别增长了4倍和6倍，美国前5个月，PS3销量为120万台。在日本市场，蓝光刻录机占整个DVD刻录机的比例，从年初的12%迅速提高到50.8%。

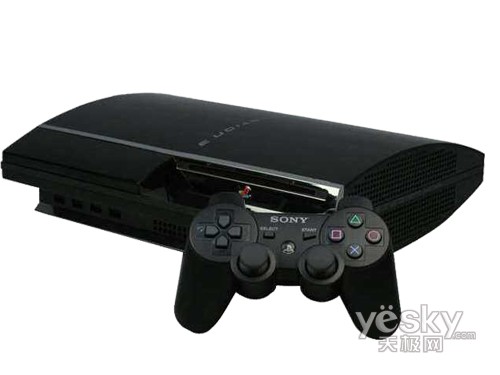

PS3凭借强大的机能支持1080P的视频输出，HDMI 1.3的最高版本接口，以及先进的蓝光播放技术。技术含量十分高！唯一的缺点可能也就是上市较晚，严重影响了其销量，当新一代光盘格式敲定之后，PS3的销量也水涨船高。SONY PS2推动了了DVD光盘的普及，而新一代的PS3也势必推动蓝光DVD的普及。也推动了高清视频以及相关播放设备的普及。

随着高清概念在人们生活中的日益普及，越来越多的用户对高清产生了浓厚的兴趣，但是在国内由于SONY并未发布行货，且蓝光DVD价格不菲，PS3主机还不适合广大玩家选购，而专用的高清播放机在市面上非常少见，价格相对低廉高清的HTCP成为了国内玩家的玩家最佳选择。

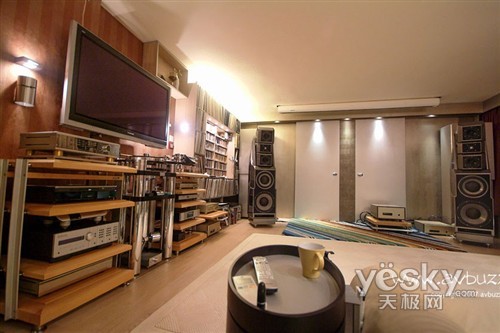

HTPC

HTPC是Home Theater Personal Computer的缩写，即家庭影院电脑。 是以计算机担当信号源和控制的家庭影院，也就是一部预装了各种多媒体解码播放软件，可用来对应播放各种影音媒体，并具有各种接口，可与多种显示设备如电视机、投影机、等离子显示器、音频解码器、音频放大器等音频数字设备连接使用的个人电脑。

HTPC逐渐成为一种时尚，成为人们追赶的一种潮流。用户如果要打造一套完美的HTPC平台的话，那么选择一款具备完美高清视频解码功能的显卡将会变的十分关键。客厅电脑最重要的功能就是播放高清视频。而目前所有CPU都还不能独立解码高清影片，只能依靠GPU集成的解码引擎来实现。目前主流的DX10中低端显卡甚至整合主板，都能轻松的对H.264和VC-1编码高清视频进行全程硬件解码，使不堪重负的CPU得以彻底解放，欣赏高清电影时系统还可下载、杀毒、文件压缩等任务，兼顾娱乐与效率。

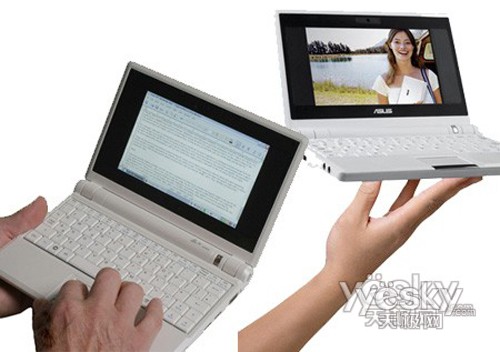

华硕易PC的华丽推出继而迅速崛起，彻底的挖掘出了低价超低耗领域这个巨大的市场，众多PC厂商更是随波逐流，在没有更新的处理器进行支持的情况下，这些厂商不得不使用曾经的过时的低耗产品。虽说低耗解决了，但性能却堪忧，就在这激烈的斗争中，英特尔的Atom处理器和威盛nano处理器诞生了

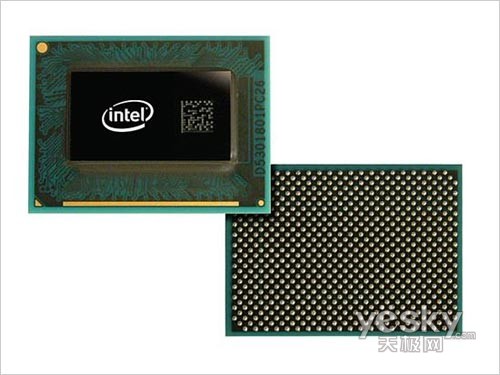

英特尔Atom处理器是英特尔历史上体积最小和功耗最小的处理器。Intel Atom系列处理器基于新的微处理架构，专门为小型设备设计，旨在降低产品功耗，同时也保持了对酷睿2双核指令集的兼容，同时还支持超线程处理技术。，核心代号 “Silverthrone”以及“Diamondville”，基于45nm工艺和hi-k技术制造，处理器的主频最高达到2.0GHz，外频533MHz，二级缓存512KB。产品的热设计功耗为0.6瓦到2.5瓦之间，而目前主流的酷睿2双核处理器的热设计功耗也要25瓦-35瓦。

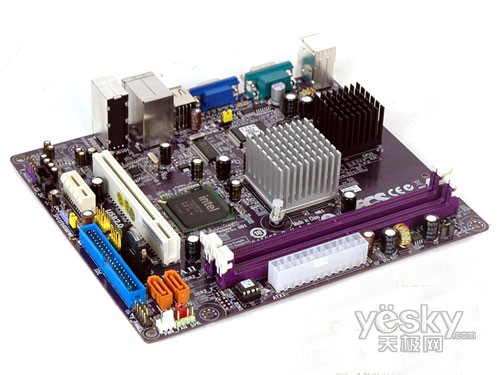

虽然ATOM处理器规格先进，超低功耗令以往采用X86架构处理器汗颜，但是目前Intel并没有为Atom N200系列设计出一款“绝配型”芯片组产品。暂时用老迈的Intel 945GC+ICH7与Atom N200组合成为NoteBook/PC平台的Atom系统。而Intel 945GC的GMA950整合显卡性能贫弱，采用130nm的945GC TDP达到了22W。

VIA Nano 系列处理器，使用富士通65nm工艺生产,NanoBGA2封装面积仅仅21×21毫米，核心面积更是只有3.3平方毫米，待机功耗最低0.1W，热设计功耗最低5W、最高25W。Nano处理器现有五款型号，分为L系列和U系列，主频1.0-1.8GHz，前端总线800MHz，2×64KB一级缓存、1MB二级缓存。在VIA C7的基础上，VIA Nano将提供最高四倍的性能，同时功耗保持在同一水平，而且两代处理器针脚兼容。

NANO平台目前使用威盛CN896+VT8251南北桥芯片， CN896整合芯片组配备了Chrome9 HC显示核心，兼容DirectX 9，只支持MPEG-2视频硬件加速，VIA的主板芯片功耗十分低，大约为5W左右，其集成Chrome9 HC显示核心性能非常低下，远逊色与GMA950。对付魔兽争霸这样的主流游戏都非常吃力。

以上两款低功耗处理器性能大幅超越了传统低功耗处理器，但与之搭配的芯片组规格落后，整合GMA950与Chrome9 HC显示核心不仅难以应付主流的3D游戏，并且不支持硬件高清解码。只能搞定MPEG2解码的低码率720P和1080i，要想用这两款平台组建HTPC去看全高清电影，还是要期待有新的芯片组的诞生，用显示芯片去解码高清，才是硬道理。

INTEL与VIA在低功耗处理器领域大打出手时，我们也不能忘记AMD这样的业界龙头。在收购ATI之后，拥有“处理器+主板芯片组+显卡”的平台化优势，从AMD崭新概念的“蜘蛛”平台，到今年领导主板领域潮流的780G芯片组，平台化产品可以打包买卖，也可以有效缓解单项产品的技术优势。 AMD将会在年底前推出一颗基于K8架构的低端处理器，65纳米制程采用BGA封装，处理器加上IGP芯片组最高仅8W TDP，规格令人期待。

但是AMD的低功耗平台产品还遥遥无期，从目前来看，市场中出现的mini-ITX主板均采用整合显示核心，显示性能低下，不能满足广大玩家的高清以及游戏要求，并不适合组建小体积的HTPC。为了弥补这个空白，国内著名的主板厂商杰微推出了一款迷你780G主板，其集成的HD3200显示核心媲美低端入门显卡，为目前疲软的主板市场注入了一丝新意。

今天，我们评测室收到了杰微送测的Mini780G主板,让我们一起试用一下这款极具特色的产品。

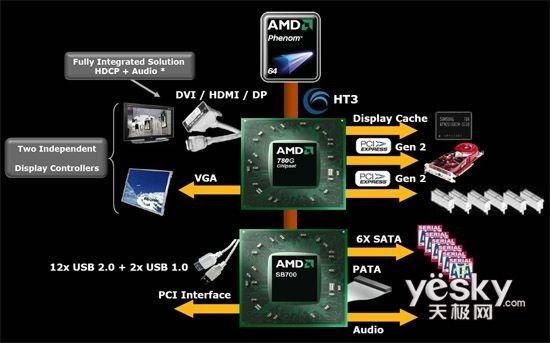

780G 作为AMD首款DX10的整合芯片组，它的出现拉开了新一代整合主板竞争的大幕，780G主板全面支持新一代Phenom处理器，集成HD3200显示核心性能相当于Radeon HD2400PRO，并支持板载16-128MB的板载专用显存“SIDEPort”，从而不再完全依赖系统内存，有利于提高集成显卡的性能。支持混合交火技术（Hybrid CrossFireX），包括混合交火和节能技术，能够使780G和3450级别实现交火，达到提升性能的目的。集成UVD（Universal VIDEo Decoder）通用解码引擎，完美支持H264、VC1格式1080P高清解码。

杰微MINI780G主板外包装让人眼前一亮，抛弃了单调古板的传统包装方式，采用类似苹果IPhone手机的包装风格，让玩家产生一种立即打开盒子一览主板“庐山真面目”的冲动。

苹果IPhone的包装盒

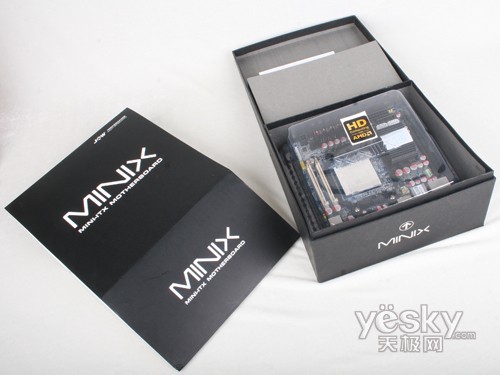

打开包装盒，可以躺在盒中的杰微MINI780G主板，的确名副其实。在看到实物之前，我们很难想像一款780G主板居然能够做到如此小巧。主板附送的贴纸上醒目的”HD”字样，表明了这款主板具有1080P高清影片的解码能力。

主板有多MINI，对比一下才知道。

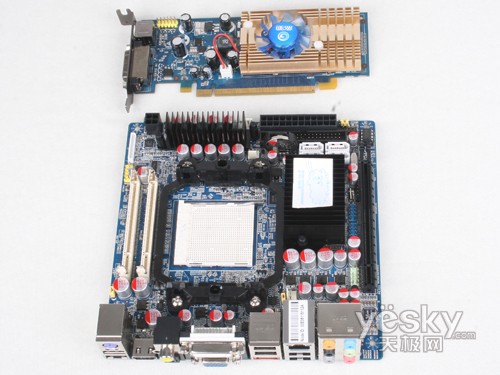

与影驰8400GS显卡比较

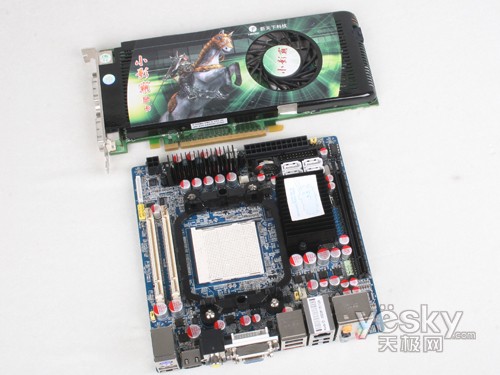

与公版9600GT显卡比较

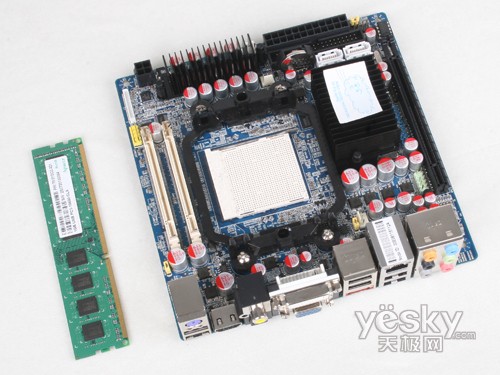

与普通DDR2内存比较

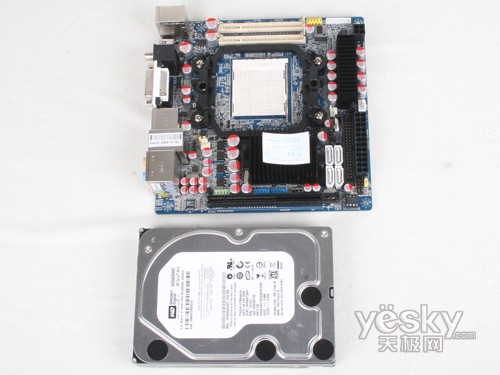

与标准3.5寸硬盘比较

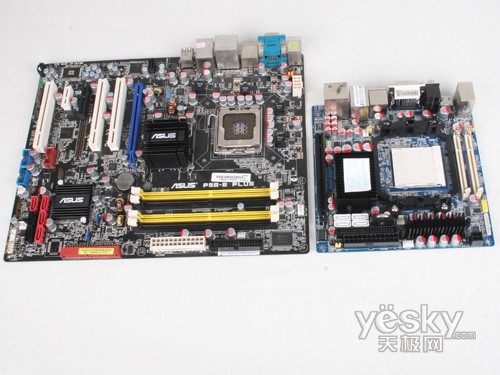

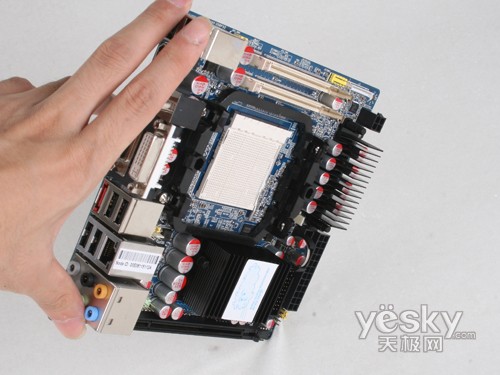

通过对比我们可以直观地感受这款主板究竟有多小，体型仅为标准ATX主板的1/3左右，就算MM也能轻松将其拿在手中，外形非常惹人喜欢。如果使用这样一块主板组建HTPC可以大大节约我们有限的住宅空间。

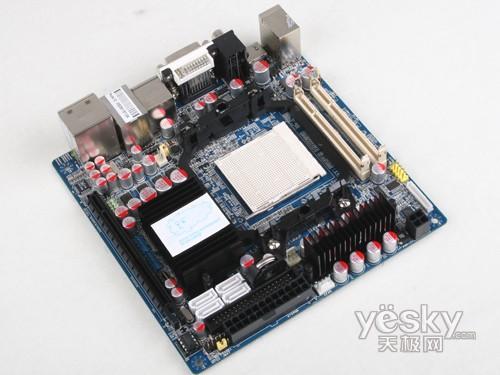

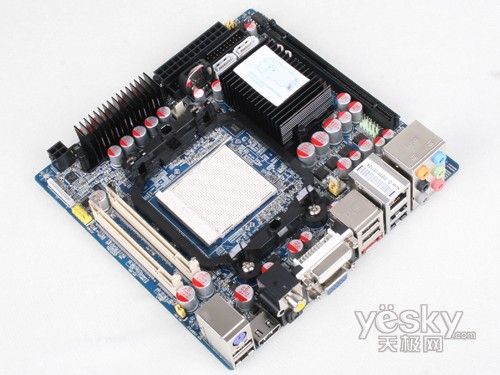

杰微MINI780G主板采用了mini-ITX规格，尺寸仅有17x17cm，主板设计得非常紧凑，各种元件紧密地排列在一起，让我们也不得不赞叹杰微的PCB设计能力，主板基于AMD RS780+SB700芯片组，支持AMD Socket AM2+接口的Phenom FX/ PhenomX4系列处理器，支持AMD Socket AM2接口的Athlon 64 X2 /Athlon 64 FX /Athlon 64/Sempron系列处理器，支持Hyper Transport 3.0技术，芯片组集成ATi Radeon HD 3200显示核心，板载128MB DDR2显存，支持DirectX 10特效，支持Hybrid CrossFireX混合交火，支持UVD高清解码技术。

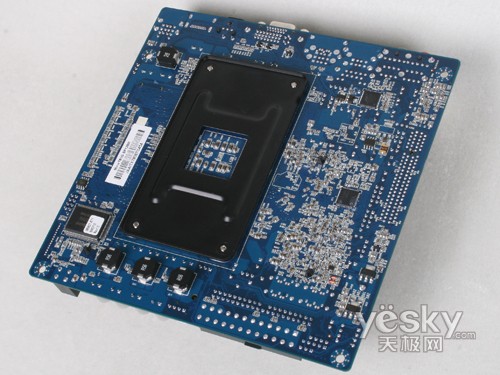

为了防止主板变形，主板背面采用了加固措施。同时我们可以看到主板背面密密麻麻的电子元件，由于空间有限，主板将网卡等元件集成在主板背部。

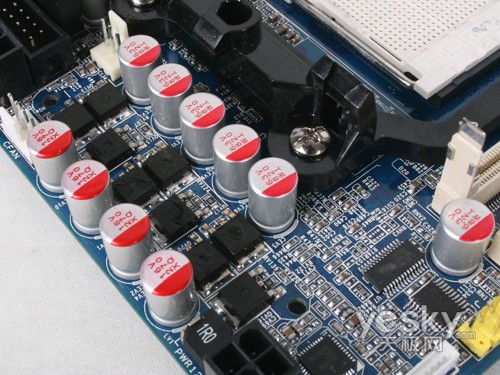

主板供电模块采用三相供电设计，对付主流的双核速龙还是绰绰有余。使用富士通L8低ESR固态电容搭配R56全封闭防磁电感，每相搭配三个高品质MOSFET稳压，采用标准的一上两下的设计，有效降低了供电电路的发热，为主板的稳定运行提供了保证。在发热较大的MOSFET上覆盖了做工精良的铝制散热片，能够借助处理器散热器风扇产生的气流迅速散热。

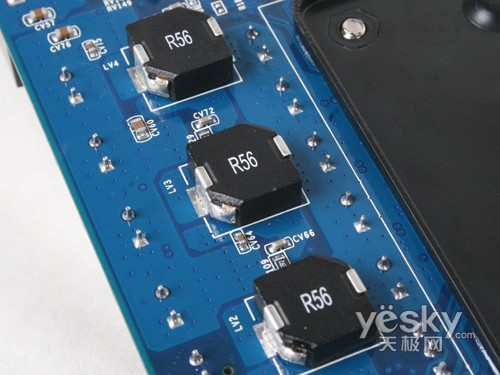

杰微将供电模块的电感元件集成在主板背面，我们可以看到三个R56电感组成标准的三相供电。

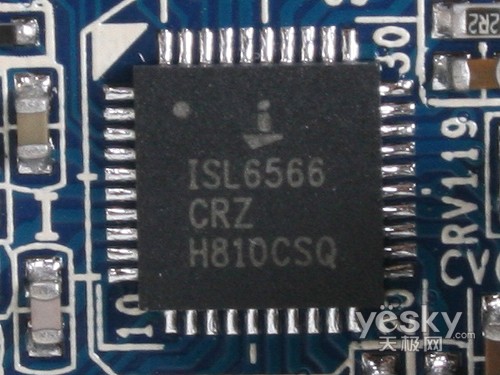

ISL6566 PWM控制芯片是专门针对三项供电电路而设计的PWM芯片，它将三相供电电路驱动模块集成到一颗控制芯片上，能够为处理器提供非常精准的数字化电压，而且波动相当微小，能够避免电压大幅度波动对处理器晶体管带来的致命伤害。

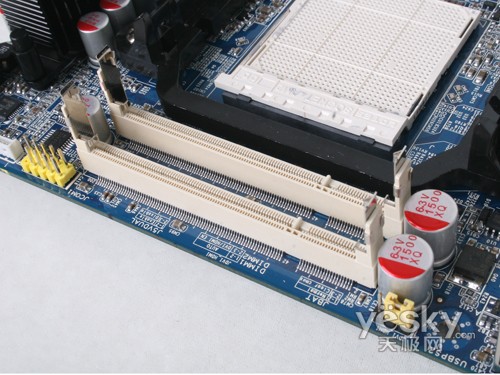

主板只提供两条SO-DIMM笔记本内存插槽。最大支持4GB双通道DDR2 1066/800/667内存规格。在目前笔记本/台式机内存同价化的趋势下，用户购买SO-DIMM内存不会增加太多的成本。同时内存部分也采用了单相独立供电设计，为内存高频率下的稳定运行提供了保障。

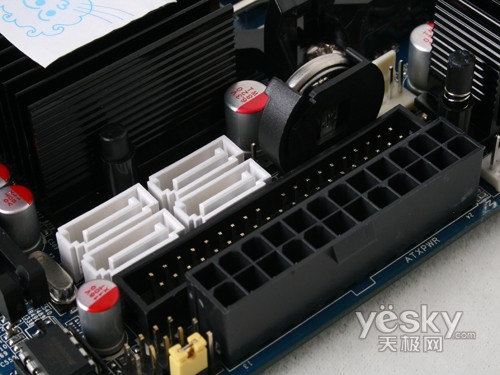

主板使用先进的SB700南桥，提供了四个SATAII接口，并支持多种RAID 0/1/0+1等多种磁盘阵列模式。此外，提供一个IDE接口可以方便用户使用传统接口的光驱等IDE设备。

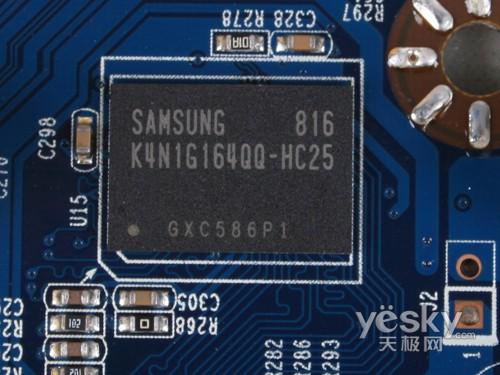

主板北桥使用AMD RS780芯片。先进的55nm制程有效降低了功耗和发热，HD3200显示核心采用统一渲染架构，拥有40个流处理器，支持DX10以及SM4.0，集成的UVD通用高清解码引擎，完美解码H.264、VC-1格式1080P高清视频。显示核心内建的7.1声道音效芯片，配合HDMI接口可实现影音一线输出，提供了性价比最高的HTPC解决方案。板载128M/32bit三星2.5ns GDDR2显存，通过Side-Port Memory技术，可将显示效能提升25%左右。

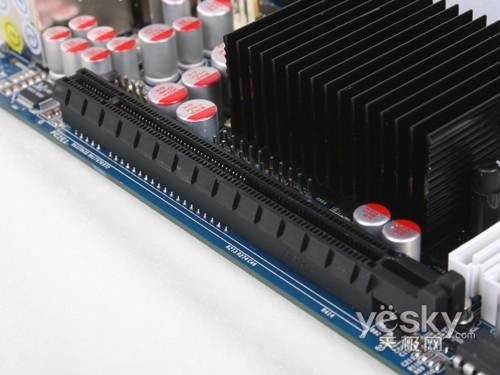

主板还提供一条PCI-E 2.0 X16显卡插槽，方便日后升级更高性能的独立显卡。可以通过特殊的Hybrid CFX混合交火技术，使板载GPU与独立显示芯片实现交叉火力协同运作，提升其独立显卡75%以上效能，既提升了显示能力又不浪费板载显卡。不过该接口只提供了4X传输带宽，在高分辨率开启特效情况下对显卡性能影响较大，考虑到这款主板以组建高清HTPC为主，不推荐玩家升级HD4870、3870X2这样的高端显卡。

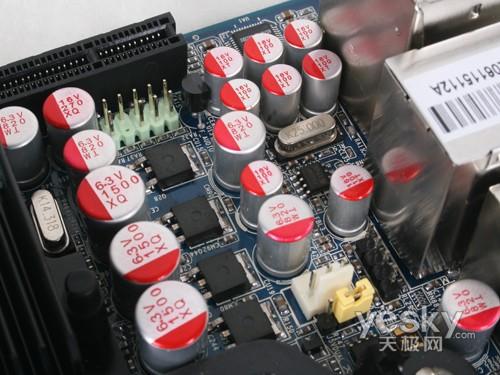

虽然主板空间有限，但并未在关键的供电部分缩水，我们可以看到主板的南北桥等部分的供电非常完整，同样全部采用富士通固态电容，这也为主板的稳定运行提供了保障。

杰微 MINI780G主板板载ALC885 HD Audio音频芯片， ALC885 HD Audio Codec为Realtek高清音频芯片的旗舰产品，通过Windows Vista Premium认证，支持7.1+2声道。板载Marvell公司的88E8056-NNC1千兆网络控制芯片，运行在PCI-E x1总线之上，带宽相较PCI总线来说要高出不少，可拥有更好的数据传输能力。

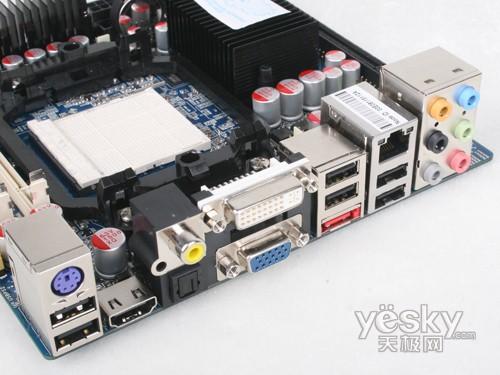

主板背部接口非常齐全，提供了多达6组USB2.0接口及E-SATA接口，可以满足用户的日常需求。而主板提供的7.1声道音频接口和千兆网络接口更可以让用户的娱乐生活丰富多彩。视频接口方面除了提供了主流的DVI/VGA接口外，还提供了HDMI高清接口，对那些想组建HTPC的高清玩家来说可谓如鱼得水。另外该主板没有提供PS2鼠标接口，玩家购买的时候必须使用USB接口的鼠标。

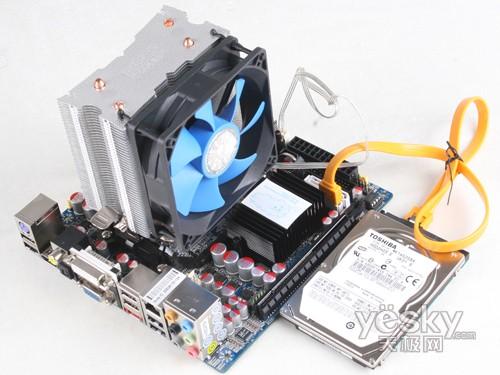

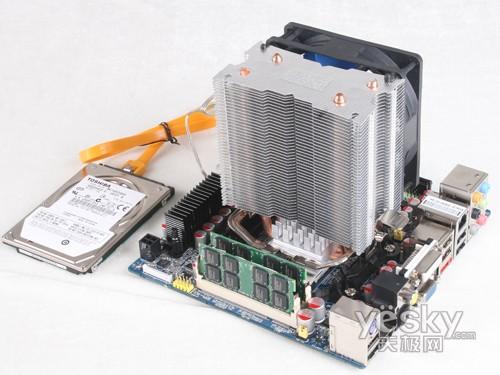

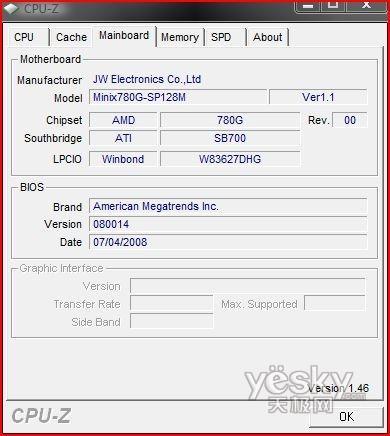

780G主板上市时间已久，大家对其性能十分熟悉，所以我们在评测中并没有对主板进行详细的性能测试。主板使用普通的三相供电设计，杰微建议使用TDP低于95W的Phenom处理器，或者搭配主流的双核速龙处理器。而我们评测室只有AMD目前最高端的Phenom 9900处理器，我们尝试在杰微迷你780G主板使用这款处理器，出乎我们预料的是，不仅成功开机，且非常稳定，长时间运行3DMark等大型软件也无异常现象发生。我们不得不佩服杰微的技术研发实力，在国内主板厂商中绝对顶级水准。

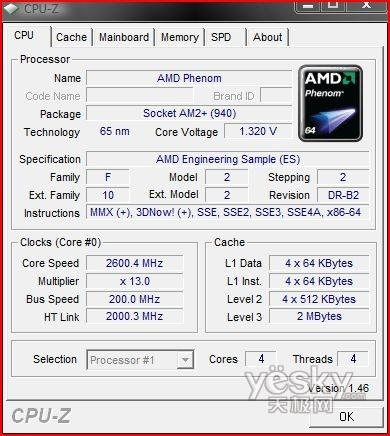

Phenom 9900四核处理器，基于Barcelona架构，采用65nm工艺生产，拥有4×512KB二级缓存，同时还提供2MB共享三级缓存，支持HyperTransport 3.0总线。PhenomX4 9900核心频率达到了2.6G，外频为200MHz，倍频为13x，该处理器功耗也大的惊人，TDP高达140W，巨大的发热量对主板来说是个不小的考验。之前我们在很多国内主板产品上使用这款处理器开机失败，即使采用五相供电的中高端产品也会出现不稳定的情况。这也说明主板并不是电子元件堆积出来的产品，仅靠奢华的用料并不能解决一切，PCB设计以及BIOS功能的支持也是非常关键的因素。

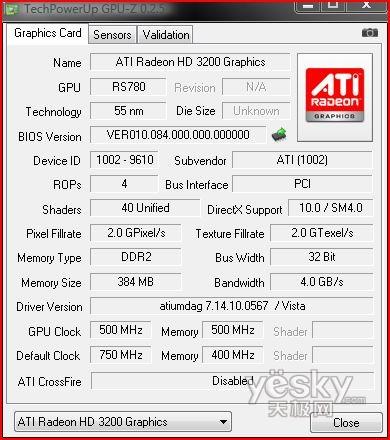

       杰微mini780G主板提供了对HD3200显示核心的频率调节功能，我们将这款主板的核心频率调节至750MHz，板载显存频率为调至最高的667MHz，显存设置采用“UMA 256MB+SIDEPORT 128MB"。开机之后我们通过GPU-Z软件可以看到显存容量为384MB，显示核心频率750MHz。

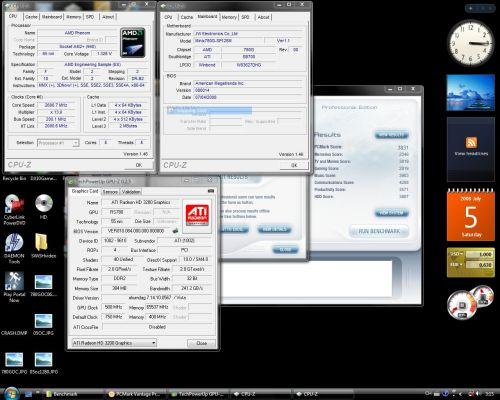

PCMarkVantage

       PCMark Vantage 是Futuremark发布的新一代基准测试软件，并比较完美的对多核心处理器进行了优化，而且是专为Windows vista 32/64-bit打造的，不再支持Windows 2000/XP。

       PCMark软件测试系统的整体性能，单纯提升显示性能对总成绩影响不大，我们看到GAME项成绩为2819分，对于一款整合主板来说已经非常难得。

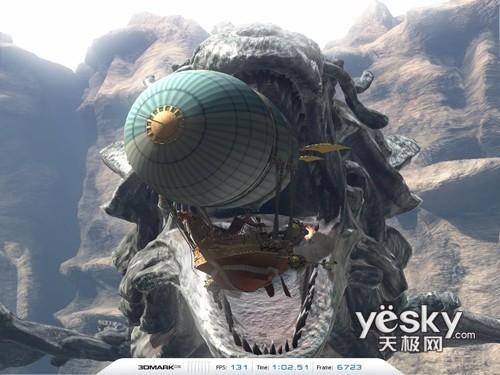

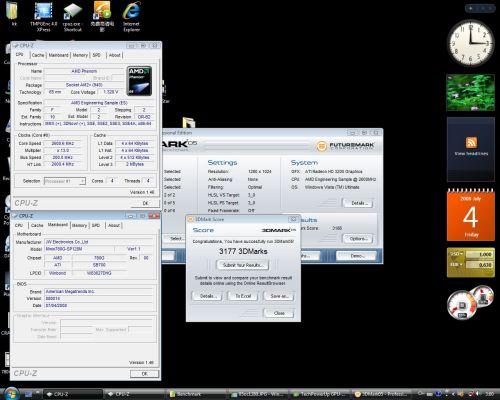

3DMark05

       3DMark05是一款纯DX9测试软件，偏向于像素渲染，拥有更多像素处理单元的AMD显卡在这款软件中优势明显。

1024x768分辨率成绩

1280X1024分辨率成绩

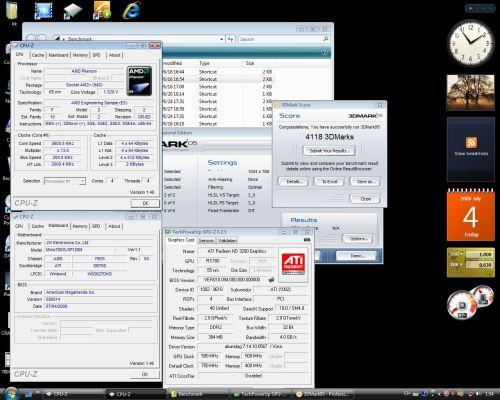

 核心超频之后杰微MINI780G主板搭配Phenom 9900四核处理器在3DMark 05主板表现异常强悍，1024x768分辨率下成绩为4118分，已经超过了小编06年购买的7300GT独立显卡，让我们不得不感叹目前整合主板的强悍。

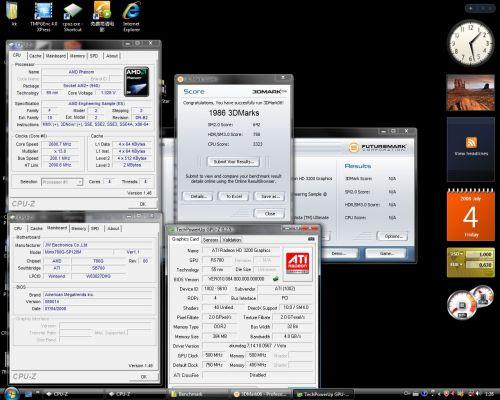

3DMark06

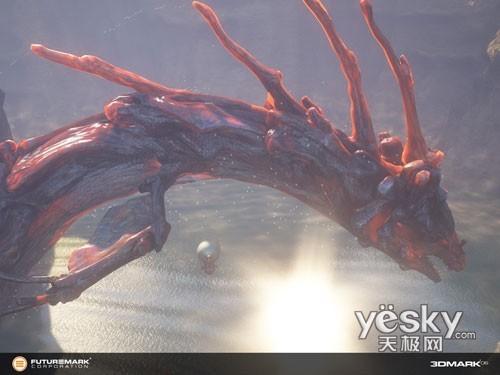

 3DMark06作为目前权威的综合测试工具，包括了两个SM2.0测试和两个SM3.0测试场景，基本上达到了DX9C的画面最高境界，其测试结果对于很多主流游戏都有参考价值。

1024x768分辨率成绩

1280X1024分辨率成绩

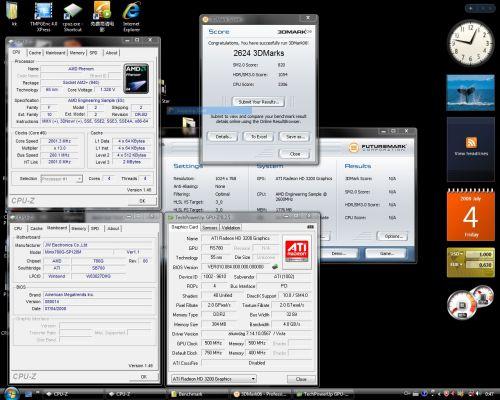

3DMark 06成绩高达2624分，完全可以媲美HD2400及8400GS这样的低端入门显卡。

孤岛危机

作为《FarCry》的续作，《Crysis》由德国Creytek采用CryENGINE2引擎开发，EA发行，支持DirectX 10、HDR、物理处理等技术，可展现动态日夜光影循环、全交互可破坏式环境、阳光透射与漫射、实时软阴影、软粒子、高级着色等效果。该游戏大大改良了场景逼真性，以高分辨率进行游戏可以完全让人身临其境。 Crysis的游戏画面达到了当前PC系统所能承受的极限，超越了次世代平台和之前所有的PC游戏。

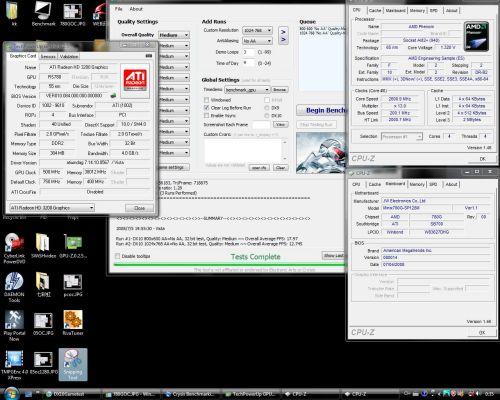

Ciysis的确是一款显卡杀手级别游戏，在全部特效设置为中的情况下，800X600分辨率平均FPS也只有17帧，使用集成显卡的玩家暂时无法流畅运行这款游戏。

孤岛惊魂

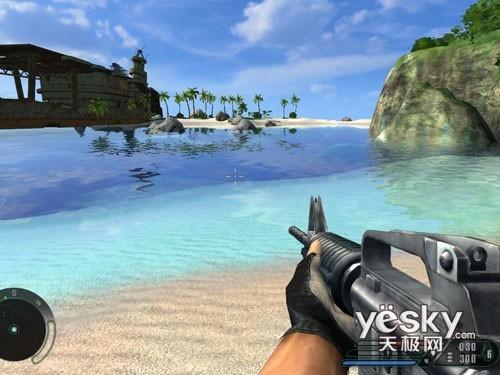

Far Cry孤岛惊魂是育碧出品一款经典的第一人称射击游戏，曾经的显卡杀手游戏。采用了“ragdoll physics”引擎，游戏画面的异常精美，实现了绝对的全屏抗锯齿、纵深场景的细致刻画、真实的物理效果与实时的光影效果，极高的游戏品质让广大玩家的爱不释手，即使现在看来也是一款制作非常出色的游戏。

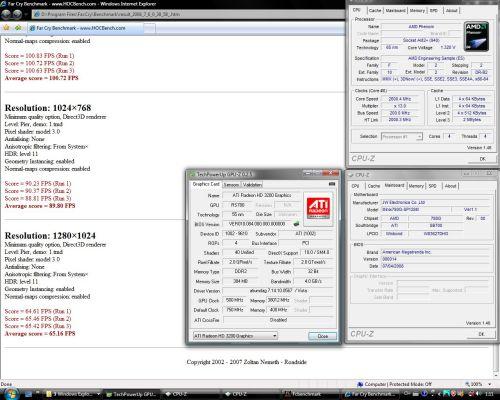

HD3200核心对付FARCRY这样的老游戏还是比较轻松的，1280X1024分辨率平均FPS为65帧，已经算是比较流畅了。这也证明780G主板对付主流3D游戏还是足够的。

这款主板针对HTPC设计，所以高清解码测试也是我们评测的重点，AMD-ATI在高清解码方面具有一定的技术优势，其UVD通用高清解码引擎早已经搞定这两种高清格式。而市场销售NVIDIA主流GF8/GF9显卡，只能对H.264编码的HD影片做到完全硬解码，对于VC-1编码只是辅助解码。现在NVIDIA将PureVIDEo HD高清解码引擎植入了MCP78整合主板中，终于对VC-1格式高清实现完美解码。PureVIDEo HD解码引擎之前只有采用G98核心的8400GS显卡才具备。在这次评测中我们选取了H264格式《X-MAN3》以及VC1格式《绿巨人2》，这两部影片经过精心挑选，码率高达30Mbps以上，对系统的解码能力是个极大的考验。

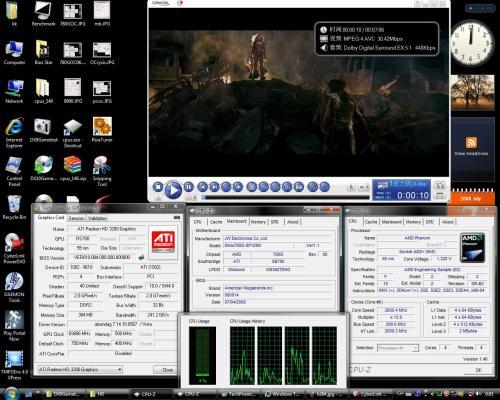

杰微MINI780G主板播放H264格式1080P高清影片《X战警3》，开启UVD通用高清解码引擎的情况下，CPU占用率仅为4%。

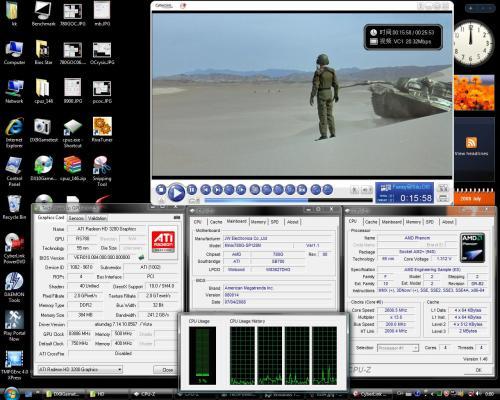

杰微MINI780G主板播放VC1格式1080P高清影片《绿巨人》，开启UVD通用高清解码引擎的情况下，CPU占用率仅为5%。

主板体积缩小了，各种元件密密麻麻地排列在主板上，导致发热量增大，主板的散热问题自然成为我们的心头大患，杰微MINI780G主板的散热能力到底怎样，让我们来测试一下。

在使用3DMark软件使系统满载的情况下，我们使用红外测温枪测试了一下主板各个部分的发热情况，关键的供电部分与PWM控制芯片温度分别达到61与74度，情况不容乐观。

评测总结：从测试中我们可以看到，这款杰微MINI780G主板的确非常强悍,虽然采用迷你设计，但性能丝毫不逊色与市面上主流的780G主板产品。主板做工扎实，用料奢华，依靠杰微出色的研发能力支持，是一款值得信任的主板产品。

MINI780G十大亮点：
1、采用了mini-ITX规格，尺寸仅有17 cm x17cm
2、集成ATI Radeon 3200图形显示核心
3、在VISA下，完美支持DirectX 10
4、内置128MBSidePort显存
5、支持ATI的Avivo HD技术，并内置通用视频解码器（ UVD），当你观看高清电影时，可以调节CPU的占用率，而达到节约电量
6、使用全固态电容，以确保主板使用寿命及性能的高稳定性
7、内建一条全新的PCI-E 2.0插槽
8、内置两条DDR2 DIMM槽，方便用户扩展升级
9、支持杰微iParter 控制中心
10、内置Realtek ALC885 音效芯片，支持7.1声道

两点遗憾：

1、扩展PCI-E显卡插槽带宽限制为4X，影响独立显卡性能。
2、价格较贵，上市价格为1500元附近，对一般用户来说稍显昂贵。

杰微MINI780G主板为小型HTPC带来了完美的解决方案，作为一款设计出色的产品，如果能够杰微能够推出与这款主板搭配的迷你机箱及电源套装，一定会受到广大高清爱好者的欢迎。这款产品也为小型主板开了开辟了一片崭新的天地，相信未来必然有越来越多这样出色的小型主板出现。
