对于微星P45 Platinum主板来说，其产品的一大特点就是在超频设计上，不论从硬件还是软件这款产品都对超频爱好者提供了诸多设计。所以对于那些了解微星P45白金版的用户来说，买回产品的第一件事就是尝试超频。P45白金版为超频DIY提供了OC跳线外，还提供了丰富的BIOS超频设置选项。本文将对OC跳线和超频设置选项作详细的介绍。
一、超频跳线 OC Jumper
微星的P4全系列主板为用户提供安全、快捷的超频跳线 OC Jumper。普通用户和超频DIY都可以利用OC Jumper超频。
普通用户可以利用OC Jumper轻松一跳，CPU就可为用户提供超值服务。DIY用户可以在OC Jumper的基础上继续在BIOS设置超频，使CPU超频到极限。下面是OC Jumper的设置示意图：
Auto | 266 | 333 | 400 | |
JB2 | 1-2 | 1-2 | 2-3 | No |
JB1 | 1-2 | 2-3 | 2-3 | No |
希望使用P4系列主板的用户利用好OC Jumper超频。比如P45白金版搭配外频333，前端总线1333的E8200处理器，可以直接把JB1和JB2跳线帽拔掉，外频就硬设置为400，前端总线就提高到1600。CPU的主频就从2.66G提升到3.2G。
DIY用户设置跳线后，可以继续在BIOS里继续超频，成功率更高。
二、BIOS有关超频的选项
有关超频的设置选项集中在核心菜单(Cell Menu)内，共有6部份。
1、CPU和内存当前频率显示窗口
位于菜单顶部的窗口显示CPU和内存当前频率，当你从新设置CPU或内存频率后，需要保存、重启，再次进入核心菜单才可以看到你设置的已经生效的频率。
2、CPU前端总线(FSB)和倍率(Ratio)设置
这是设置CPU外频和倍频的选项，外频设置可以直接键入外频数值。倍频因为INTEL锁定最高倍频不能超，只能下调。
第三行灰色的是设置外频、倍频后的CPU主频预示，不是CPU正在运作的主频。
3、内存配置和FSB/DRAM比率设置
内存配置比较复杂，一般超频不需要特别设置，采用SPD默认设置即可。除非很熟悉内存时序配置，否则不要轻易设置。
FSB/DRAM比率设置项如下：
由于INTEL北桥的的限制，比率设置最低是1:1。
4、CPU核心电压设置
CPU Voltage(V)是设置CPU核心供电电压(VTT)。
CPU GTL REF0，CPU GTL REF1是设置2个内核识别“0”和“1”代码的参考电压。
默认值是Auto。如果超频量不高，比如333外频的CPU超频到400，或者通过OC跳线超频到400，不需要设置这三项。一般在向更高频率超频时需要提升CPU电压，提升CPU电压不要忘了同时设置CPU GTL REF0，CPU GTL REF1。
设置方法是用“+”或“-”键激活，Auto变为数值。先设置CPU GTL REF0，CPU GTL REF1，后设置CPU Voltage(V)。
提升CPU电压时，最好先设置内存电压(参看5、内存电压设置)，一般情况下CPU超频容易，内存超频较难。
例如：
5、内存电压设置
DRAM Voltage(V)是设置内存供电电压。
DDR_VREF_A，DDR_VREF_B是设置A/B通道的识别“0”和“1”代码的参考电压。
设置方法是用“+”或“-”键激活，Auto变为数值。先设置DDR_VREF_A，DDR_VREF_B，后设置DRAM Voltage(V)。
例如：
设定内存电压后，再设置CPU核心电压，这样BIOS会依据CPU的电压自动调整内存的DDR_VREF_A，DDR_VREF_B。
6、北桥电压设置
MCH Voltage是设置北桥供电电压，MCH GTL REF是设置北桥参考电压。
设置方法是用“+”或“-”键激活，Auto变为数值。先设置MCH GTL REF，后设置MCH Voltage。
INTEL的内存控制器集成在北桥内，如果极限超频不能成功或不稳定，可以提升北桥供电电压。
例如：
7、其他电压设置
VTT FSB Voltage是设置前端总线信号电压。
ICH Voltage是设置南桥供电电压。
设置方法是用“+”或“-”键激活，Auto变为数值。
VTT FSB Voltage对提高超频频率和超频稳定性有帮助。ICH Voltage一般不需要设置。
例如：
三、BIOS有关超频的辅助选项
P45白金版BIOS还为用户提供了超频的辅助选项，利用这个辅助选项可提高成功率。
1、Multi-Step OC Booster多段超频启动。这是为超频启动提供方便，超频后，如果不能顺利进入系统，这个选项可以较低的频率开机，进入系统后恢复到设定的频率。在这个选项敲回车，进入选项设置，如下：
启用这个选项，可以选择MODE1或MODE2。MODE2比MODE1降的频率多一些。不用这个选项，设置为Disabled。

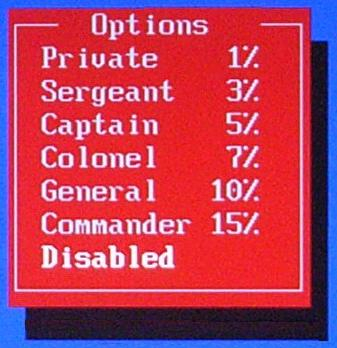

2、D.O.T Control 是动态超频设置。动态超频就是系统在休闲(Idle)状态下，CPU以标准频率运作。当Load软件时，CPU负荷增加，为加快软件运行速度，CPU自动超频运行。在这个选项敲回车，进入选项设置，如下：
Private 士兵 超频1%
Sergeant 中士 超频3%
Captain 上尉 超频5%
Colonel 上校 超频7%
General 将军 超频10%
Commander 司令 超频15%
不使用DOT，可以设置为Disabled。
3、ClockGen Tuner，时钟发生器调整。敲回车进入时钟发生器设置菜单：
时钟发生器提供主板的主时钟信号，所有总线都以这个时钟为同步信号。菜单选项有：
CPU Clock Drive：CPU时钟信号驱动幅度。默认是800mV，可供选择的有：
PCI Express Clock Drive：PCIE总线时钟驱动幅度。默认是800mV，可供选择的有：
CPU CLK Skew：CPU时钟脉冲相位偏移。就是微调时钟的延迟时间。调节单位是皮秒(PS)，1皮秒=1微微秒，100PS=0.0001Mhz。插入这种微量的延迟，不会增强性能，但可以改善超频后的稳定性。具体设置多少PS合适?需要长时间测试验证。想设置这个选项的用户要有耐心了。
MCH CLK Skew：北桥时钟脉冲相位偏移。设置原理同上，一般不需要设置。
四、节能设置是否影响超频
P45白金版采用高效率的DrMOS，PWM芯片支持INTEL自动变相技术。BIOS提供了CPU的EIST等节能技术设置选项，提供了微星的Green Power设置选项。
CPU的C-STATE和EIST动态节能选项：
EIST和C-STATE都是CPU内部的一个根据处理器负载来调节主频和电压的模块，其节能原理是在CPU空闲时降低CPU倍频和电压，从而降低CPU空闲时的能耗。所以这两项设置不会影响超频。
微星的Green Power节能选项：
P45白金版的CPU供电采用5相设计，内存和北桥供电采用2相设计，同时支持自动变相技术。就是依据CPU、内存和北桥的负载自动改变参与供电工作的相数，降低低负载时供电电路的无用功耗。同样自动变相技术也不会影响超频。
五、超频实例
1、硬件配置：
CPU E8200，外频333，FSB1333，主频2.66G，工作电压0.85—1.3265V，功耗65W。
主板 P45白金版，BIOS 1.0
内存 UMAX DDR2 800
显卡 微星NX8800GT-OC
硬盘 WD2000
CPU散热器 AVC风扇魔师 DIY改良
电源 航嘉 8388S
2、软件系统
Windows VISTA 32
3、BIOS设置
4、超频测试

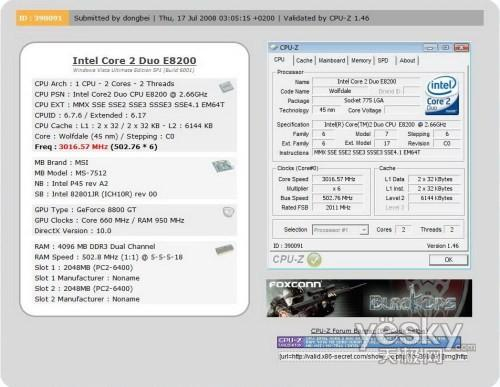

①、CPU-Z
通过CPU-Z认证
②Super PI
1M位成绩11.934秒
③、3DMark06
成绩12945
④、3Dmark Vantage
成绩5930

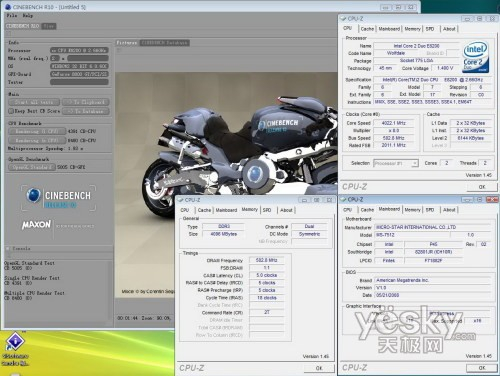

⑤、CINEBENCH R10
成绩 OpenGL 5505 单CPU渲染4391 双CPU渲染8480
⑥、EVEREST检测验证
⑦、SISOFWARE SANDRA
5、开启Green Power、EIST和C-STATE
①、CPU-Z可以看到CPU空闲时倍频降到6

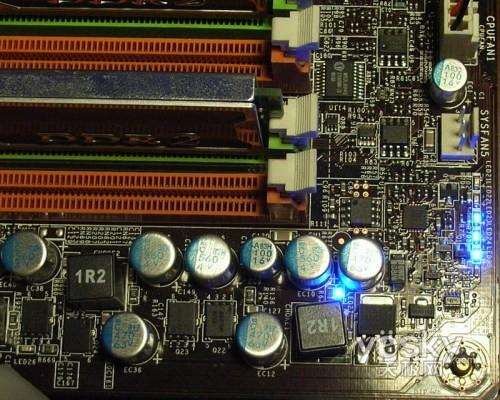

②、CPU空闲时，1相供电，内存1相供电
③、加载时3相供电
④、负载最大时，CPU是4相供电，内存是2相供电
六、测试平台和CPU散热器

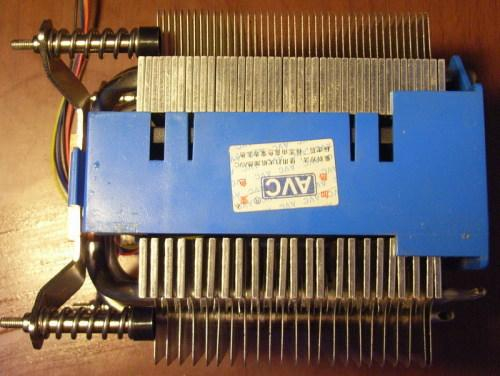

DIY改良后的散热器，加宽了鳍片间距，减少气流阻力。风速高，散热好。在CPU超到4GB时，CPU温度31度。
