发烧信条：AMD Phenom处理器完全超频手册(6)

Phenom：我们有太多期待

虽然Intel的双核心Core Duo和四核心Core Quad处理器已经在中高端CPU市场中占有绝对的优势，不过对于AMD的粉丝们来说，看到这篇文章也绝对有理由高兴一下。

Phenom：我们有太多期待

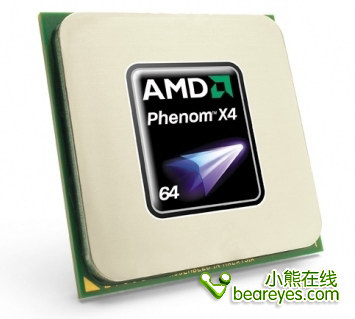

在去年年底，AMD正式发布了新一代K10处理器。不过K10给AMD铁杆粉丝带来了太多的遗憾。例如K10的工作频率并没有达到我们预期的等级，在L3缓冲区出现了TLB错误的bug。虽然这个bug仅仅影响虚拟处理器和服务器级的应用，对桌面级的应用影响较小，但是消费者心理还是有些不舒服。大多数主板制造商已经遵循AMD的指导方针，发布了新的BIOS修补程序，不过亡羊补牢弊多利少。该补丁程序可能会阻碍芯片10～20%的性能发挥。尤其是在跑评测软件时，对成绩影响较大。在早期，许多媒体在评测Phenom的时候，都会禁用这个补丁程序。

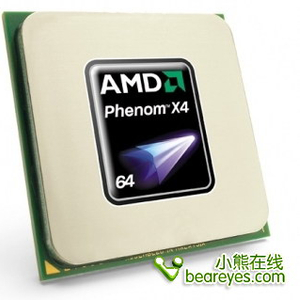

早期的Phenom B2芯片问题，跳票的nForce 700系列芯片组，再加上AMD想让自己的芯片组重新回归市场，这一连串的问题使得很多人都不看好早期的Phenom平台。有的消费者选择等待AMD发布更好的处理器，有的甚至直接转向了Intel平台。在1个月后，AMD很快的发布了B3制程的Phenom处理器，最新的Phenom 名为9x50系列，已经清除了TLB的问题。Phenom X4处理器在零售市场中提供2.2、2.4和2.5GHz的频率。最新旗舰级别的9850黑盒版本起步频率为2.5GHz，并且没有锁定倍频。这给广大的超频爱好者带来了福音。另一方面，基于Phenom处理器的芯片组也如雨后春笋般的多了起来。包括NVIDIA的700系列和GF8x00系列芯片组，在中高端市场全面开花。另外AMD也相继发布了自己的780x系列，力挺中端市场。由此目前的Phenom平台也成为了一个不错的选择。

AMD的“3A”蜘蛛平台

如果你想品尝一下美味的K10，或者想进一步榨取你的Phenom处理器最后一丝性能，那么这篇超频指南相信能给你带来很多帮助。AMD的K8和K10架构之间有很多不同之处。这些技术细节足以让早期的AMD用户感到混乱，对于AMD的新用户而言，更容易造成很多误区和错误。

如果你渴望超频，那么可以有很多工具选择，不过最重要的是你必须装一个名叫"CPU-Z"的检测工具。你可以从程序中查看到你的CPU相关各项信息。如果你已经有了它，那么快快随小编我展开这次惊心动魄的超频之旅吧。

第一信条：总线速度与处理器核心频率（上）

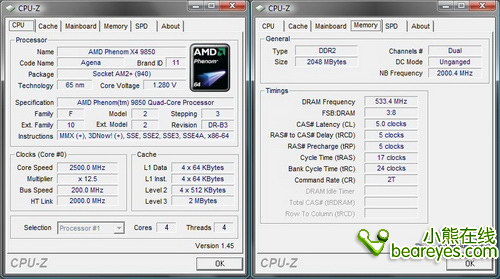

当你启动CPU-Z的时候，首先映入眼帘的是一个表格，软件会自动识别你电脑中的处理器型号。例如，在我这里就会显示Phenom X4 9850。在这里，你可以看到处理器的名称，Socket封装类型，核心技术代号，核心电压。当然你也可以看到修订的制程步进，例如这里显示的是“B3”。另外核心电压和核心频率也是实时监测更新的，因此当你看到它们有些波动的时候并不罕见，尤其是在系统负载较重的时候这种波动会更加明显。

在这个表格里，请看第四个时钟频率显示，这是系统总线的频率，对于本节来说，这是最重要的。对于K8处理器来说系统总线的频率直接影响到系统的各个主要部件的工作频率。K8与K10一样，其内部都整合了内存控制器，由此这个值已经不再是一个真正的总线速度。通常这个值会被叫做基准速度，或叫做给定计算速度。后面的公式会进一步帮你理解总线速度与系统内其他部件工作频率的关系。

·核心速度 = 总线速度 X 倍频 / 分频

·北桥芯片 = 总线速度 X 倍频 / 分频

·Hypertransport总线速度 = 系统总线 X 倍频

·内存速度 = 系统总线 / DRAM比率

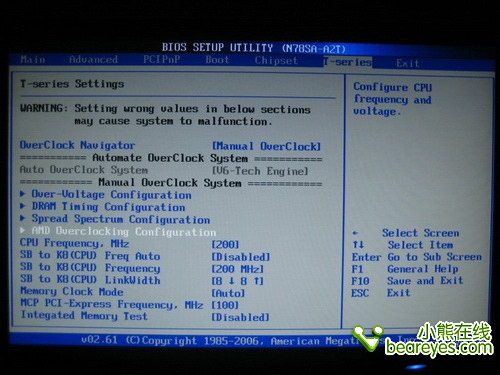

在你的主板BIOS设置中，总线速度，往往会被列在CPU超频选项部分，甚至是会被叫做处理器频率（CPU Frequency）。在很多主板BIOS里的用词都不是很恰当。在默认情况下，这个值是200MHz，这与你在CPU-Z中看到的值相吻合。另一些决定处理器核心速度的值包括：倍频，CPU FID，频率ID，分频，CPU DID 或 分频ID。

那些熟悉K8的人都会认为CPU FID值在超频中是最关键的设置。但是在K10中分频则完全是另一种新的概念。我们通过Phenom 9850来做一个例子，它的系统总线是200MHz，FID倍频为12.5，DID分频为1，那么处理器的运行频率为200 X 12.5 / 1 = 2500MHz。

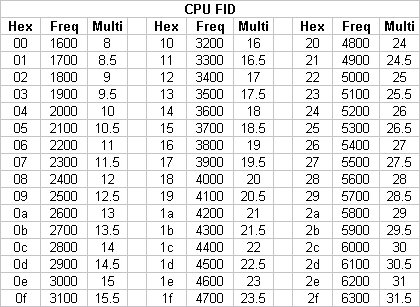

不过在形形色色的主板中，BIOS的设置可没有这么直观和人性化，绝对不会以列表的形式供你选择。有些主板BIOS中可能会显示为一个频率，更有甚者会让你手动输入一个16进制的数值。若你正好符合上述情况，那么上面的表格可能对你有些帮助。请注意，在输入数字时，因为是16进制，可能会混杂入字母。例如“09h”。又或者系统会自动省略前面的零，当你输入09h的时候，仅仅需要输入9h即可。不过大多数主板都会让你直接输入倍频数。

当然更复杂的就要算对处理器倍频的分频了。在默认情况下，分频的值都是1，当然任何数除以1都不会有什么变化，由此，一般的倍频值也不会有什么变化。尽管如此，分频的值，还可以设置为2、4、8、16。以前的K8只可以得到倍频的1/2，而现在我们可以有更多精确的选择。不过我建议还是把分频设置为1，这样最简单。如果真有必要，也可以稍侯再对这个值进行调解。

VID又称作核心电压ID，它是用来设置处理器核心电压值的。这对于处理器的超频也有着至关重要的意义。调高核心电压，可以让处理器工作在更高的时脉上，维持系统的稳定。

在K8和K10架构中，主板的前端总线或FSB前端总线都是由处理器所控制的。它被称为北桥芯片或IMC，它内部整合了内存控制器。在K8架构中，北桥芯片的频率与处理器核心的频率保持一致，并且他们并不能被改变。但是到了K10的时代，这个值会显著小于处理器的核心频率，并且个别的主板还可以做相应的调节。你可以从CPU-Z的“内存”选项卡中，在“NB Frequency”标签中看到北桥的运行频率。

北桥芯片频率 = 总线频率 X 倍频 / 分频

这个北桥芯片速度在BIOS中也会被叫做“NB Frequency”

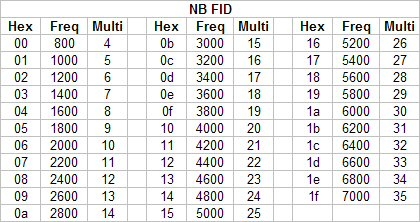

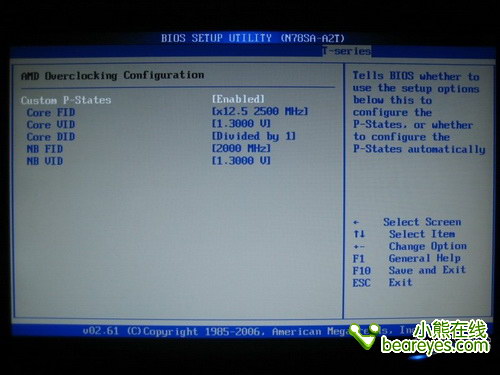

与CPU频率相类似，北桥芯片频率也使用一套FID和DID的方式来实现。类似于处理器的FID倍频值，在BIOS中也会有北桥频率相关的倍频值调节选项。有些可能会以实际的频率值作为选项，有些则是采用一个16进制的设置。不过他们调节的结果本质都是一样的。AMI版本的BIOS一般都不提供北桥DID的选项，但是分频的值理论上可以设置为1或2两种。在Phenom 9850中，北桥芯片的频率为200 X 10 / 1 = 2000MHz。这里需要特别注意一下北桥的FID倍频，把它描绘为一个具体的值可能有些不太恰当，因为它不是一个固定的值。如果参考的时钟频率改变了，设置为2000MHz并不意味着它就会始终维持在2000MHz的频率下。2000MHz在这里仅仅意味着它使用的是10X的倍频。

这张图片可以为你作一个详细的参考，让你更直观的对北桥芯片的工作频率进行设置。调节处理器的频率会增加北桥芯片的频率。也就是说，对处理器进行超频，同时也会对北桥芯片进行超频。为了让北桥芯片工作的更为稳定，有时候我们必须加大北桥芯片的电压。

Hypertransport总线又简称为HT总线，它负责处理器、内存与系统外围设备之间的信息沟通。例如显卡、硬盘、USB设备等等。AMD的K8处理器，使用的是第一代HT1.0总线规范。它的有效传输速率为800、1000、1600、2000MHz。而目前的K10处理器，使用的是最新的HT3.0规范。它的有效传输速率为，2600或5200MHz。这相当于HT1.0规范的4倍。

Hypertransport频率 = 总线频率 X 倍频

与处理器和北桥芯片速度相类似，HT总线也会受到处理器频率的影响。例如早先的K8处理器平台，HT的倍频从1X到5X之间。在对处理器进行超频时，HT总线的速度也会飙升过1000MHz。较低倍频数的处理器更容易超频，因为这对HT总线的超频会更小。而在K10的时代，很多处理器的倍频都超越13X，因此超频成功的几率就不大了。

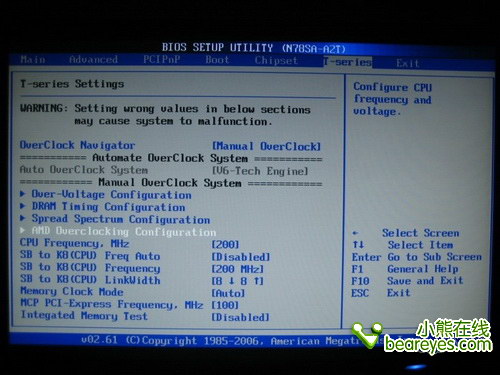

由于主板厂商的不同，在BIOS设置里，HT总线的倍频调节方法也有所不同。依照上面的例子，这叫做南桥到K8处理器的频率，而这个值也并不一定是固定不变的。HT总线频率有点像是北桥倍频，都是可变的。但是倍频的值取决于系统总线真实带宽的需求。一般这个值设置为16↑ 16↓，每个连接的数据位宽为32bit。

在任何情况下，HT总线的频率决不能高于北桥芯片的频率，否则系统将不能正常发送数据。HT总线必须等于或小于北桥芯片的频率。例如Phenom 9850，HT总线的频率就被限定在北桥芯片频率之内。虽然各个主板厂商的BIOS选项各有不同，不过BIOS设计者都会尽可能的让用户远离错误的设置，例如主板会给出HT的设置范围，不会让它超越北桥芯片的频率。因此，在我们对Phenom进行超频时，这一点也应该给予足够的重视。

第四信条：内存设置的探究

与K8的芯片组类似，AMD和NVIDIA的K10主板都支持DDR2格式的内存，包括：PC2-3200、4200，5300，6400。它们等效的频率为：200、266、333、400MHz，也就是我们经常说的DDR2-400、533、667、800。另外K10还支持DDR2-1066内存，运行频率为533MHz。不过目前DDR2正向着DDR3过度，因此作为末日皇帝的DDR2-1066也是非常稀少。今后的市场会直接跨越到DDR3-1333的时代了。

目前真正符合JEDEC规范的DDR2-1066内存模组其实非常稀少的。因为在规范中要求额定电压为1.8V，CAS的值为7。事实上，许多内存厂商在制作DDR2-1066内存的时候，内部的SPD还沿用的是DDR2-800的预设信息。消费者必须自己手动修改配置信息。最典型的例子是，很多DDR2-1066内存的默认电压为2.1～2.3V，我们必须自己手动修改到1.8V。只有很小一部分经过EPP认证的AMD主板才能正确的识别出来。

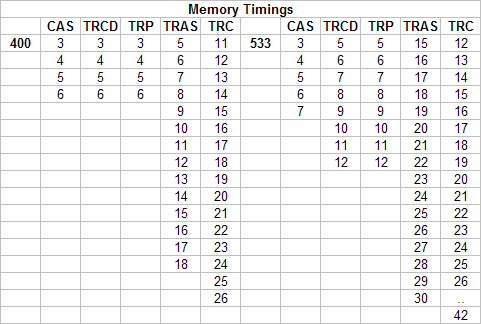

另外消费者还需要自己手动修改K10主板上DDR2-1066内存的各种延迟信息。从上面的表格中你可以看到，当DRAM的频率设置在400MHz的时候，TRP和TRCD的值可以设置到3。然而到了533MHz的时候，这个选项最低可以设置到5。目前只有极少数的极品中的极品内存，才可以设置更低的延迟。在我们超频的时候，更合理的设置内存，会让我们飞的更高。

内存速度 = 总线速度 / DRAM比率

由上面的公式，我们可以看到，K8和K10系统都使用的是DRAM比率结合总线速度来计算内存的频率。尽管如此由于K8内部集成了内存控制器，因此K8的DRAM比率总是与处理器的倍频相关联的。举例来说，假如处理器的倍频是10X，那么DRAM比率设置为400或1:2，事实上内部的算法是5:10，也就是说这个比率为处理器倍频的1/2。那么在对K8进行超频的时候，处理器的倍频数，很容易影响到内存的频率。不过现在的K10处理器中，这个DRAM比率已经被恒定在400或1:2了。无论处理器的倍频是多少，它都是真正的1:2。

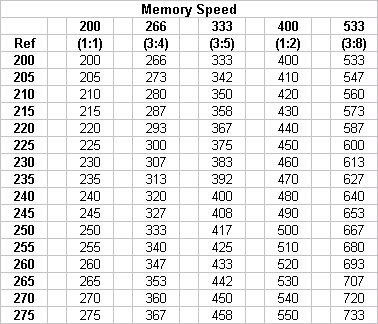

400的这个比率设置通常会保留很大的超频空间。如果你想让系统跑的更快，可以调高系统总线的频率，这样就可以尽力榨取内存的性能了。在上面的列表中，你可以看到，当系统总线处在266MHz的时候，比率设置为400，那么此时的内存运行频率为533MHz。当然，如果你觉得在超频过程中，系统变得非常不稳定，也不妨减少总线的速度，让总线工作在260～270MHz的范围，让内存的频率降下来。如果你的内存比较强悍，你也可以选用其他的DRAM比率，这样你的内存可以工作在更高的频率之上。

最后，单双通道的模式，也对内存性能影响极大。内存是否运行在单或双通道，需要按照特定的插法，在主板上进行物理配置。为了获得最佳的效果，通常内存厂商都会发售一些2条或4条的内存套装。现在大多数的主板厂商都将内存插槽的颜色区别开来，只要将内存插在同样颜色的插槽上，就可以开启双通道模式。不过需要注意的是，某些厂商喜欢挑战消费者的智商。他们会让消费者去习惯内存插在不同颜色的插槽上，才能开启双通道模式。不过无论怎样，现在大多数主板都是支持双通道模式的，如果你不敢确定自己的系统已经工作在双通道模式下，你可以查看CPU-Z的内存选项卡来确认一下。另外在BIOS中的DRAM内存相关部分你也可以找到相应的设置选项。在许多支持K8的主板中，BIOS的内存地址都会参照北桥芯片的1 X 128bit控制器，而在K10中北桥的选项会有2 X 64bit，就像是双通道内存一样，会有更好的性能表现。

下面，我们就将所有的信条都串联在一起，包括总线速度，核心频率，北桥芯片、HT总线、内存频率，完成一次真正完美的超频。

首先，我们开始设置BIOS参数，在这期间，你可以从CPU-Z中查看到相应的信息。主要是参看“CPU”和“内存”这两个选项卡中的信息。

总线速度，从200调至250MHz。处理器倍频从12.5调至12。由此处理器的核心频率会从2500MHz增加到3000MHz。

另外，北桥芯片的倍频，从10X调至8X，由此北桥芯片的频率时钟可以保持在2000MHz上。HT总线的倍频从10X调至8X，这样HT总线的频率也可以保持在2000MHz。

内存方面，设置为400（1:2）比率，实际的内存速度为500MHz，内存的延迟为4-4-4-4-8-22-2T。

处理器的核心电压，从1.3V增加到1.375V，这样可以让超频之后系统保持稳定。同样，DRAM的电压也要从2.1V增加到2.4V，以确保内存可以稳定工作在较低延迟的环境下。事实上内存的实际工作频率只有500MHz，远低于DDR2-1066的533MHz。

以上就是所有的BIOS超频设置。虽然BIOS中还有许多地方可以优化，但是上述的设置已经足以帮助我们成功的超频了。除了自己手动优化BIOS之外，我们还可以使用很多软件工具来进行超频。

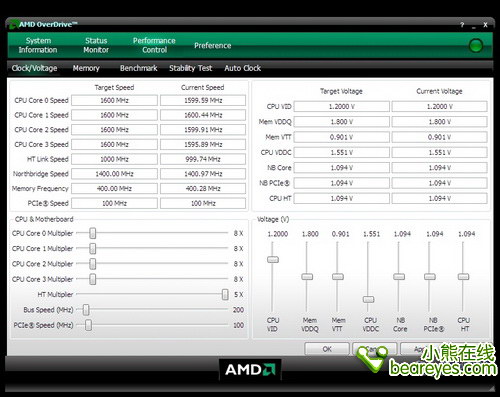

AMD发布过一款运行在操作系统中的超频工具AMD OverDrive，它是一款非常神奇而实用的工具。它具有许多针对处理器、主板、内存的设置选项，同时也包括了AMD/ATI的显卡设置选项。小编我觉得其中一个选项最为有趣，它可以单独设置处理器中某个核心的倍频数。这会导致CPU中的处理核心工作频率的不同。假如你有一颗Phenom X4处理器，那么你可以设置其中某2个处理核心处在超频的状态，其他2个核心正常工作。目前OverDrive仅仅支持AMD的770，780，790X和790FX芯片组。

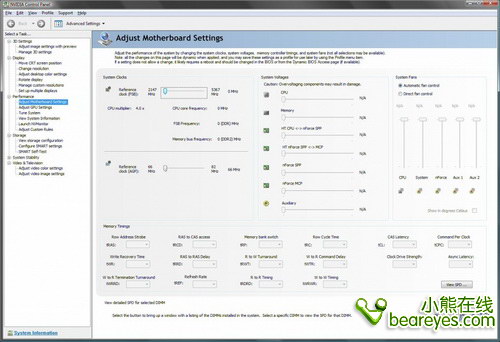

NVIDIA也早已经发布过类似的实用超频工具了。现在他们的控制面板软件已经加入了nTune加载项。并且也带有对主板和显卡进行超频的选项。但是自从去年以来，就没有新的版本放出，并且对于新款主板芯片组的支持也不够理想。希望NVIDIA尽快发布新版本来支持最新的700系列和GF8x00系列芯片组。

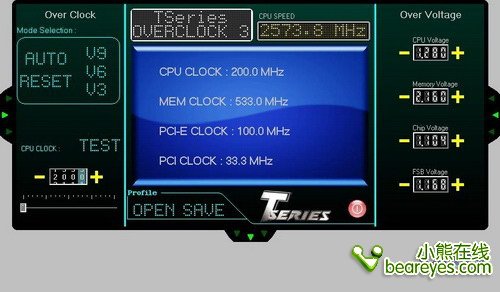

而个别的主板制造商可能会随主板附带有他们自己研发的超频工具。通常会以附带驱动、软件、光盘的形式免费赠送给消费者。不过由于是一种简单的附加产品，这些超频工具在功能性、稳定性方面都不如AMD和NVIDIA的软体。在超频选项方面也十分有限，可以调节的东西非常少。例如，上图中映泰的这款超频软件，只允许调节总线频率，如果你想从操作系统上直接超频，小编我还是建议你用AMD和NVIDIA的工具。

发烧信条：超频工具介绍（下）

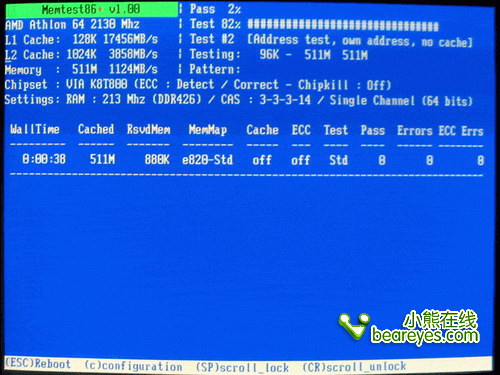

许多主板制造商为了增加自己的产品价值，都会随主板附带一些硬件检测工具。你可以将这些程序下载并拷贝到引导设备中。MemTest是一款内存超频测试工具，它可以在硬盘引导之前就检测内存是否能正常工作。通常，伴随着超频失败就是死机，虽然死机不会对系统造成什么致命的损伤，但是频繁的开关机对硬盘会造成不小的损害。有了它你就可以减少因超频失败而重启计算机的烦恼。

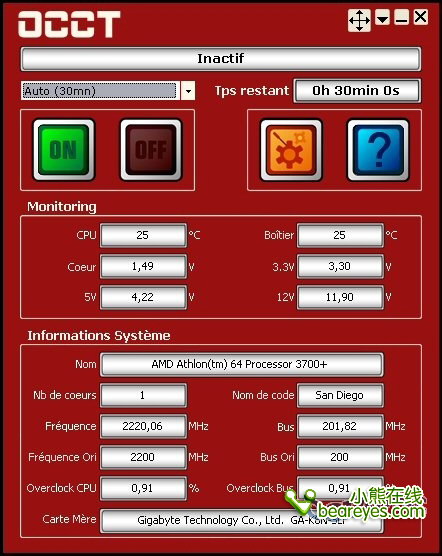

OCCT这个软件可以监测系统在全负荷运行时是否能稳定的工作。监测处理器的每一个核心是否都能够被有效的利用。如果系统出现不稳定的情况，它会发出音频和视频警告。OCCT也能密切的检测电压和温度信息，还可以运行测试，以确定系统中是否有问题存在。例如，当电压出现大幅的波动，或者系统温度超过60度的时候，它就会发出警告。

下面，我们来总结一下所有的超频经验和结论。

可以针对K8或者K10来采用不同的超频策略

此刻希望各位读者已经对AMD的处理器有了更深入的了解，可以针对K8或者K10来采用不同的超频策略。当然对于这些处理器来说，大致的超频方法都是类似的，只是要注意他们之间一些细小的区别。要知道，超频的成功或失败，并不仅仅取决于处理器和主板。举例来说，最重要的是，超频的幅度是否能满足你对超频的期望。BIOS的超频选项范围也是有限的，你不可能成功超到最后那个最大值。

另外，稳定的电源输出和良好的温度控制也是非常重要的。因此这就需要电源能提供纯净的电流，并且你要做好散热措施。

你应该测试每一个部件，知道他们的极限频率是多少。尽量保存一份BIOS配置文件，一旦你超频失败，也可以迅速恢复到最佳的配置状态。监控系统的健康，包括电压和温度值。很多人并不喜欢在BIOS中打开这个选项。不过它可以成为系统崩溃前的早期预警，小编我还是建议你将它打开。

你要尽力去研究BIOS中的各种选项，深刻的明白每一个选项都代表的意义。然后经过反复的测试、修改来调试出完美的系统。最后一点，不要盲目认为只要能进入Windows就是胜利，当你超频成功之后，还需要反复的烤机，以确保系统能长期稳定的运行。

免责声明：超频有风险，本文所提到的超频方法和技巧仅供网友作为参考。如果你依照本文的方法进行超频。你在超频过程中所造成的任何损失都与本站无关。
