(文章来自电脑报2008年第22期B版)

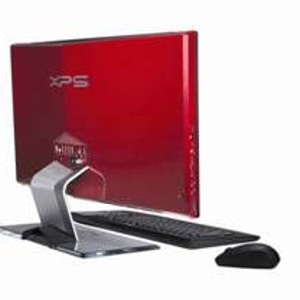

(电脑报2008年第22期)在上周的影音电脑专题测试中，我们给大家介绍了戴尔XPS ONE A2010一体电脑。通过介绍，想必大家对这款机型的一些亮点设计有所了解，如触摸式按键、无边框显示屏、蓝牙接口以及无线网络接口等。在这里，我们并不打算重复上周所讲的，这次我们将拆开这款售价12000多元的一体电脑，深入其内部，了解精致外观下鲜为人知的内部设计。
机身设计：拆卸简单
戴尔XPS ONE A2010的外观简约时尚。然而当真正想拆开这款机型的时候，发现20英寸的机身外壳，除了底部的两颗螺丝外，再也找不到任何外露的“连接机构”。不由担心拆解复杂程度过高。出乎意料的是，XPS ONE A2010的外壳拆卸其实非常容易。拆掉上面提到的两颗螺丝后，轻轻向上滑动后盖，内部所有配件都一览无余地呈现在了面前。到此我们之前所有的顾虑都被打消了。我们看到，戴尔XPS ONE A2010的外壳采用了滑轨和卡扣设计，这样即可以保证外壳安装的牢固度，同时也能给后期维护带来方便。
|
|
开外壳的整机全貌
一木点评：
在没有接触戴尔这款一体电脑之前，很难想象这款一体电脑拆解居然如此简单。在我们看来，一体电脑就拥有了媲美台式PC的拆解设计后，无疑更加受人欢迎。虽然这对厂商的工业设计能力是一个较大的考验， 但是这种设计对用户还是厂商自己而言，都是有好处的，因为它给用户带来方便的同时，也能大幅提升工厂的组装效率。
静音设计：整体考虑
散热一直都是品牌PC研发过程中厂商颇为关注的问题。因为散热是个系统的工程，需要考虑到风扇、气流和共振等方方面面。台式PC如此，空间狭小的一体电脑则困难更大。不过实际情况是，戴尔XPS ONE A2010的整体散热设计做得比较不错，运行安静，而这些首先得益于这款机型创新的三角形机身设计。
和目前市面上大部分一体电脑等厚的机身设计不同，戴尔XPS ONE A2010的三角形机身不仅削减了机身两侧的厚度，同时还扩展了主机内部空间。比较关键的是，戴尔XPS ONE A2010散热气流方式上的改变。它抛弃了在后盖上直接设计散热孔的做法，使用了和主板平行的气流散热方式。即冷空气从主机底部的进入，从顶部排出。
为了确保散热效果，戴尔XPS ONE A2010将主机内部发热量大的配件集中在一块进行整体设计。戴尔首先将电源设计在了散热孔出风口的边缘，如此设计大大缩短了散热通道的长度，利用源源不断吹入电源内部的冷空气，进行高效散热。而对于北桥芯片、CPU和显卡等，则统一设计在了主机的另一侧，使用了热管和风冷相结合的散热方式。
|
被动散热的显卡和北桥芯片
通过图片我们很容易发现这些覆盖有散热片的配件，它们的安装位置均处在同一条垂直线上。在靠近主机底部进风口的位置，散热片下覆盖的是显卡和北桥芯片，进入主机内部的冷空气首先对这两个部件进行散热。为了保证CPU良好的散热效果，戴尔XPSONE A2010直接用散热片覆盖CPU，通过直径较大的铜质导管，直接将热量传递到位于出风口旁的铜质散热模块上。并且使用大口径涡轮风扇，对铜质散热模块进行主动式风冷散热。.
|
处理器的热管散热设计
与此同时，不断吹出的气流，导致主机内部始终处于一种负压状态，这样就会促使冷空气源源不断的从底部的散热孔进入主机内部。流动的气流同时对内存、无线网卡等周边配件也起到了散热作用。
另外，为了避免风扇和机内配件运行过程中产生震动，戴尔XPS ONE A2010除了加固主要部件外，还对外壳、硬盘和音箱等设备做出了相应的设计优化工作，这些在文章后面我们还会详细解释。
一木点评：
从上面的描述我们不难看出，PC的散热设计不是一件简单的工作，它需要对整个PC系统进行合理的系统化设计，才能获得理想的散热效果。对品牌PC而言，散热设计还需要考虑制造成本，所以如何在散热效果和成本之间寻找一个平衡点，就看厂商在舒适性和价格竞争力上，更偏重谁了。
瘦身设计：暗藏乾坤
一体电脑的设计难点是如何突破机身体积的限制，容纳下所有的配件。在普通用户看来，使用笔记本平台配件无疑是最简单的办法。诚然，使用笔记本配件固然可以减少体积，降低发热量，但同时也会带来了性能的下降。让我们感到满意的是，在戴尔XPS ONE A2010主机内部，除了光驱和移动版核心的显卡外，我们并没有发现太多的笔记本配件。包括CPU、内存和硬盘都使用了台式PC的标准配件，所有配件都排列有序。
为了保持桌面的绝对清爽，戴尔XPS ONE A2010没有采用外置变压器设计，而是直接在机身内放置了开关电源。通过图片我们看到，戴尔这款由台达制造的电源外观呈楔形，可以和三角形机身完美配合。特殊的设计使得这款电源比传统的台式PC电源的个头要小不少，而且从铭牌上我们还看到，其额定功率可以达到200.2W。
|
电源的散热设计
戴尔XPS ONE A2010使用的是独立显卡，这在上期的测试中我们已经提到。但是如果不拆掉所有的散热片，想必很难找到独立显卡安装在何处。原来，为了给电脑配上独立显卡，戴尔没有采用在主板上焊接GPU显示核心的做法，而是对显卡采用了MXM（Mobile PCI Express Module）接口的显卡，模块化设计大幅度减小了独立显卡占据的空间，而且也为产品定制带来了方便和可能。同样的模块化设计也体现在蓝牙、无线网卡等配件的设计上。
|
MXM接口的独立显卡模块
|
有线电视接收模块
|
无线网卡和音箱功放模块
一木点评：
更多普通台式PC配件的使用，意味着消费者在后续使用过程中，用户拥有了更多自主升级和维修的空间，而这些也是购买一体电脑用户所普遍担心的问题。而且通过戴尔XPS ONE A2010，我们看到一体电脑不再是性能弱的代名词，台式PC标准配件的广泛使用，让一体电脑也拥有了抗衡台式PC的性能和升级潜力。
细节设计：完美之道
和PC产品整机的设计思路相比，厂商对PC细节的完善程度，更能体现出产品的质量好坏。在这点上，我们看到戴尔XPS ONE A2010让人满意的细节设计。
硬盘是整个PC的数据中心，安全问题不可忽视。戴尔XPS ONE A2010使用的是3.5英寸7200rpm的普通硬盘，为了避免使用过程中的震动对硬盘造成损伤，戴尔XPS ONE A2010的硬盘采用了悬挂式设计，借助两个反扣的支架，将硬盘通过减震橡皮圈安装在正上方的支架上，这样设计即保证了牢固度又起到了减震作用。
另外，戴尔XPS ONE A2010还自带有4个3.5W的扬声器，每组扬声器（两个一组）的固定处都有橡胶垫起减震作用，防止喇叭工作时造成主机震动，降低PC工作时的噪音。在主机靠近802.11n无线网卡的地方，放置的是德州仪器的功放电路版。为了保证高质量的音频信号输出，线缆上缠有扼流圈，降低了线路之间信号的干扰。除了这些，戴尔XPS ONE A2010的塑料背板覆盖有完整的镀锌钢板，给机壳带了更高的抗撞击强度，有效避免了电磁辐射给用户健康带来的影响
|
（请加图注：左上/左下：扼流圈、接地保护，右侧：规范的走线设计）
|
（请加图注：左上/左下：外壳加固设计、音箱单元的防震设计，右侧：硬盘防震设计）
|
一木点评：
作为国际品牌，戴尔XPS ONE A2010体现出了一个国际PC品牌对产品细节的严格要求程度，给用户带来的益处也显而易见。
总结：整合也可以精彩
借助戴尔XPS ONE A2010，我们看到原来一体电脑也可以做得和传统台式PC一样精彩。在我们看来，这些之所以实现，除了产品本身合理的设计和布局外，20英寸显示器背后的较大机身也是成就上面所有的关键。不过，我们还是不能否认戴尔XPSONE A2010整合设计背后的创新精神，这些创新设计缩短了一体电脑和传统台式电脑之间的距离，特别是整合设计带来的空间节省，则是传统台式PC所望尘莫及的。综合来看，戴尔XPS ONE A2010是一款让人满意的一体电脑。（0）票（0）票
