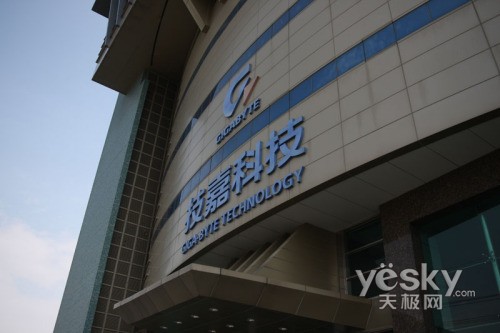

台北电脑展期间，天极网对技嘉联合中国区总经理刘文忠先生进行了独家专访，了解到技嘉最近的发展动向及未来的战略部署。专访之后有幸受到邀请来到了南平厂,了解技嘉的朋友们可能知道，技嘉台湾南平厂与平镇一厂、中国东莞厂以及宁波厂是目前技嘉产品的主要生产基地，而南平厂一直以来也是技嘉最重要的一个基地。
南平厂的重要在于，技嘉多数新产品的试产都是先在南平厂进行，新产品在测试完成后才会将技术及制造经验转移到其他各厂，同时南平厂在出货量较其他海外厂都是最高的。

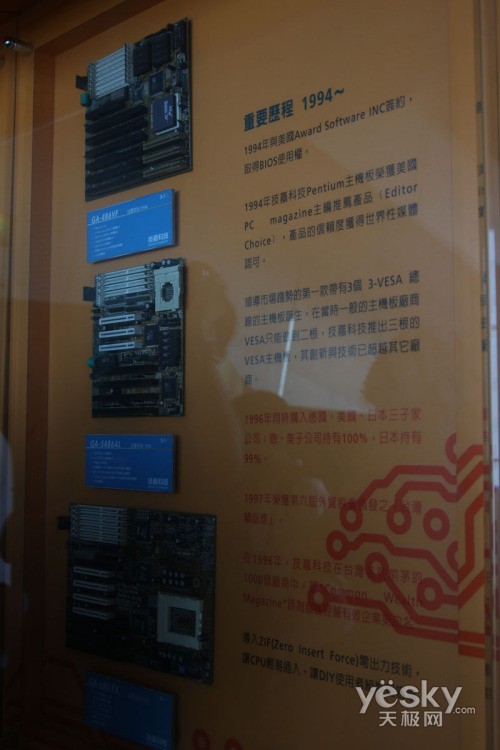

进入南平厂区后，我们首先观看了技嘉企业宣传片和关于南平工厂的介绍，在这里我们回顾了技嘉一路走来的辉煌与艰辛。

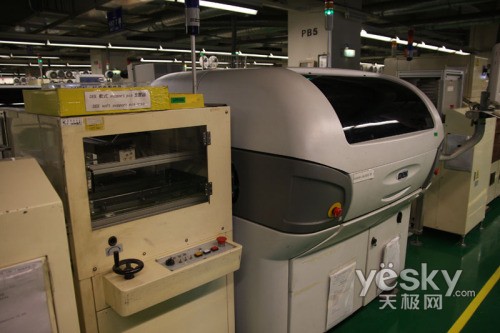

即便是作为参观的来宾，同样必然严格的除尘。经过了高压除尘仓。我们看到了技嘉的生产车间，这里并没有很多工人，整洁的环境中，排列着许多设备。每一块高品质技嘉主板正是在这些设备上制作完成的。
接下来，工作人员带领大家参观了一块PCB从贴片、插件、测试到封装的全部生产线。一块高品质主板是怎么生产出来的?它的生产要经过多少个流程?上市以前要经过多少严格“考验”?向来被很多厂商“捂”得严严实实的“秘密”，让大家有幸目睹了全过程。

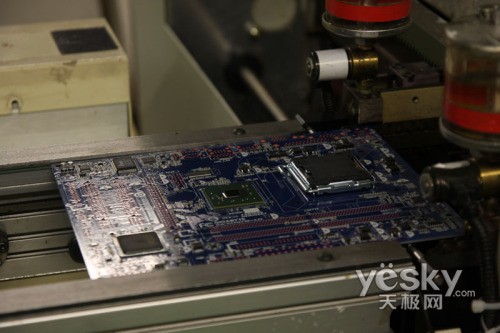

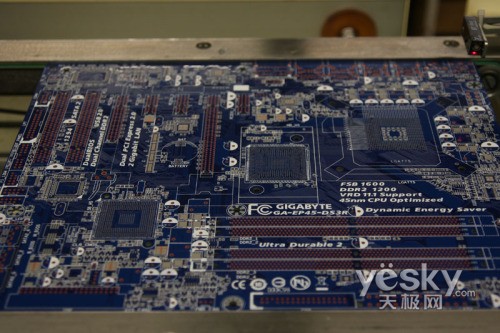

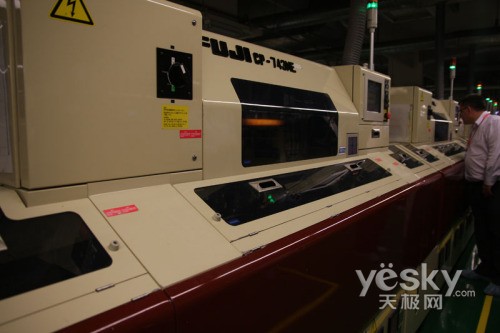

使用具有多个拾取头的贴片机设备将一些最基本的芯片哪主板的南北桥及相关板载芯片贴在PCB板上。

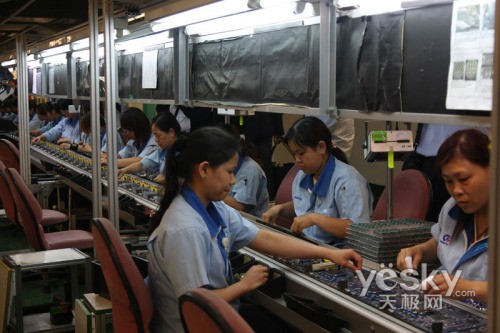

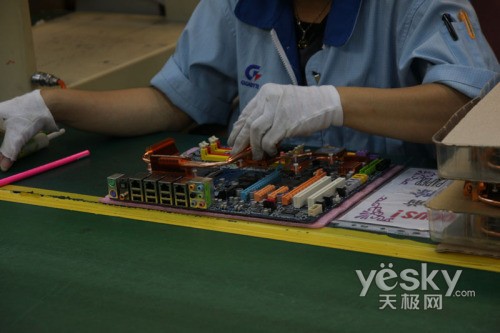

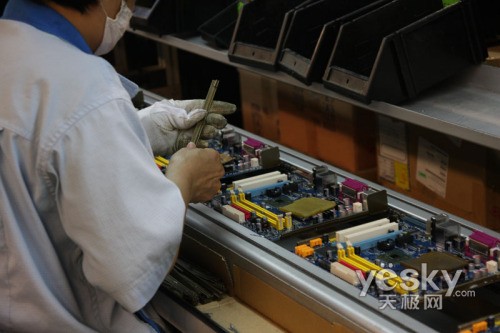

部分插件及接口部分由人工严格安装
PCI、DIMM、电容、电感等部件的安装都将在此完成
以上经过SMT及手工插件流水线的主板将经过这个烘干箱和波峰焊焊接设备,这个设备的主要作用是一次性给所有插件完成焊接。

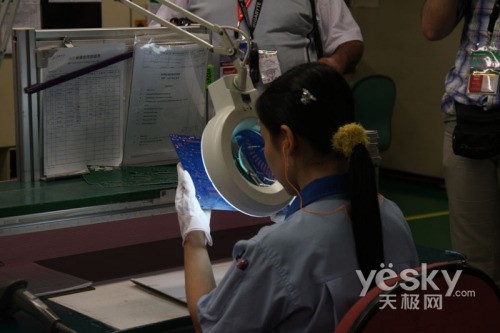

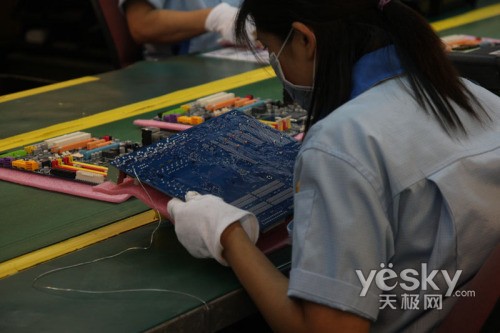

接下来将有多个环节来对主板进行检查

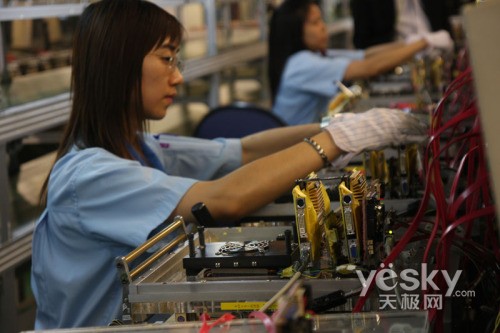

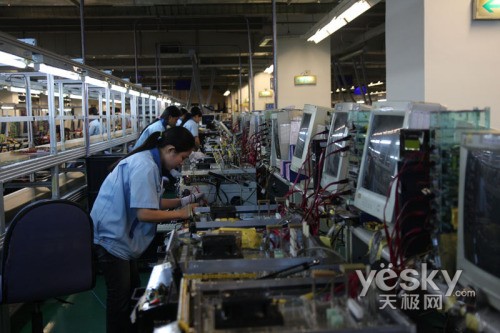

主板在这里软件系统下的检测以及二十四小时以上的兼容性烧机测试

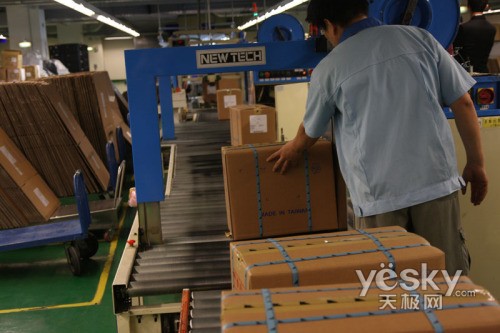

通过全面检测的产品将在些打上条码进行包装
在整个参观过程中笔者还观察到一些细节，这些细小之处体现出一名员工乃至一个企业的作风。一直以来就是一个以技术和制造见长的企业，凭借着严谨而科学化的管理给人留下了深刻的印象。
