Adobe Illustrator制作3D立体形状教程(3)

作者：pengsj888(江小鱼)

本例探讨一下使用Illustrator制作3D立体形状的方法，只限使用Illustrator，我先说下我的方法，朋友们有更好的办法也可以拿出来，看看什么方法最快^_^。

先看下效果：

效果图

制作步骤：

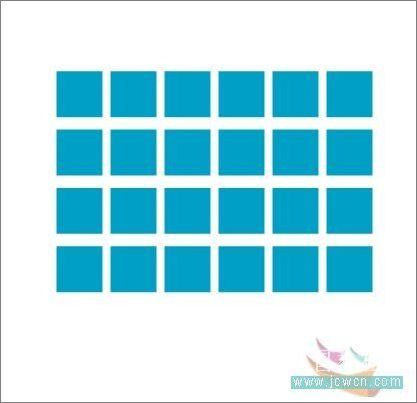

1、先画一个正方框块！
分别排列横6个。竖4个！如图：

图1 画一个正方框块

2、再选择这些方块。定义为符号：如图：

图2 定义为符号

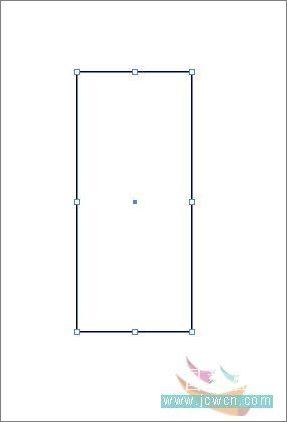

3、画一个距形框，如图：

图3 画一个距形框

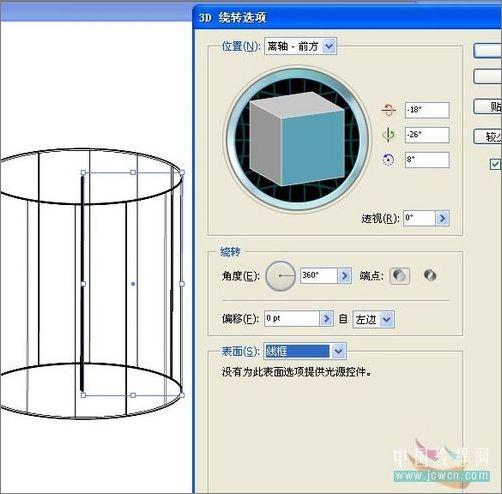

4、选择：效果—3D—绕转。

图4 效果—3D—绕转

5、点击贴图按钮：

图5 点击贴图按钮

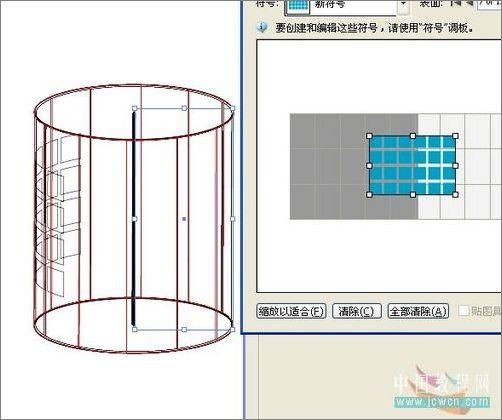

6、选择要贴材质的那个面：侧面！
确认后：如图片：

图6 选择要贴材质的那个面

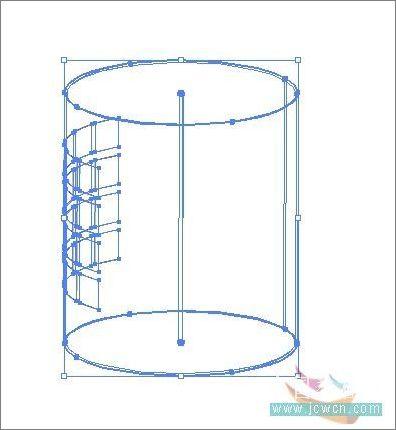

7、选择图形进行扩展外观！

图7 选择图形进行扩展外观

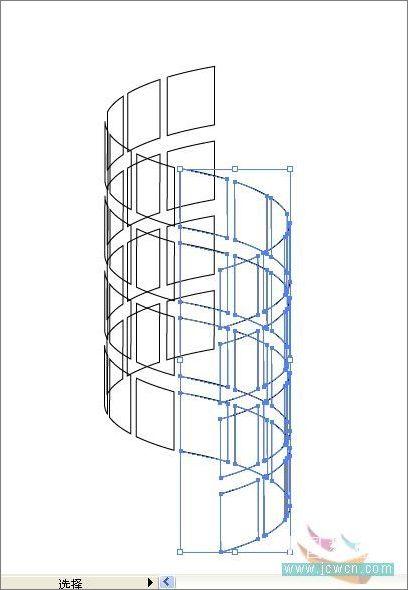

8、把多余的线条删除，再复制一个对象！

图8 把多余的线条删除，再复制一个对象

9、效果如图片：

图9 效果

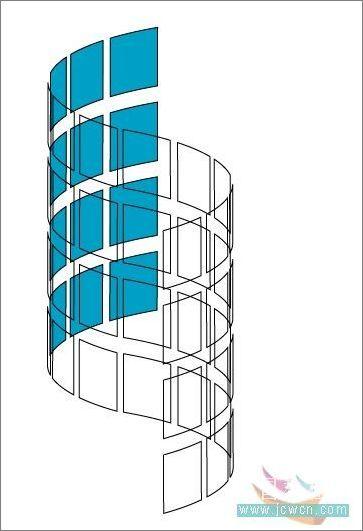

10、对方框进行填色：（实时上色也行，局部选择方框填色更佳。但要记得区分图层的顺序便可，如图所示：

图10 对方框进行填色

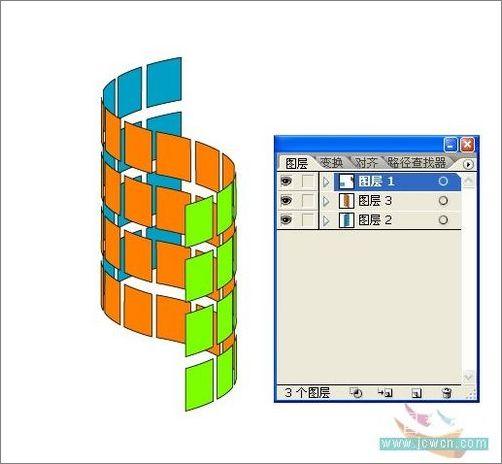

11、最终效果：注意看图层！

图11 最终效果

大功告成，不知道朋友们的方法怎么样！
延伸效果：

图12 延伸效果
