想当年，在那游戏画面还比较单一幼稚的3D萌芽时代，显卡由于性能有限负担较小，要什么散热器啊，随便装一块散热片甚至光着芯片就能稳定运行!但随着游戏画面的不断丰富逼真，尤其是近年来DX10游戏的出现，迫使显卡要处理的数据量越来越大，于是GPU的晶体管数呈几何级数增长，工作频率大幅提高，随之而来的就是恐怖的功耗和发热，此时显卡的散热问题受到了普遍重视。

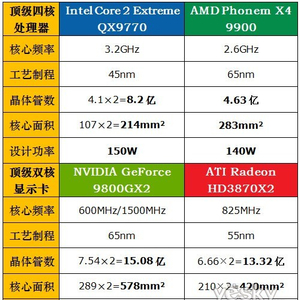

GPU的晶体管、芯片面积、功耗和发热都远超CPU
通过上面这个表格的对比可以发现，GPU的发展速度早已超越了CPU。目前最强的四核处理器实际上是由两颗酷睿2核心组成的，它拥有8.2亿晶体管，TDP达到了150W;而最强的显卡也是由两颗G92核心组成的，它的晶体管数达到了史无前例的15亿，TDP为恐怖的250W，CPU和GPU已经不在同一个数量级了。正因为如此，GPU名正言顺的取代CPU成为电脑内部的第一大热源!
NVIDIA顶级双核心显卡9800GX2的散热器拆解图
ATI顶级双核心显卡HD3870X2的散热器拆解图
通过当前最顶级两块显卡的拆解图来看，其散热器复杂程度是史无前例的!即便是如此豪华的散热器，其散热效果还是差强人意，噪音难以控制、温度居高不下。
8800GT和HD3850的公版散热受到大量用户的质疑
其实不止高端显卡，目前中低端显卡的散热也是个问题，公版卡的散热能力非常勉强，去年8800GT刚发布的时候就曾因为散热问题导致花屏事件。看来传统结构的散热器已经开始力不从心，难以胜任新一代显卡的需求了。
GPU的发热越来越高，需要更强的散热器来压制，单纯的通过提高风扇转速来加强散热显然是不可行的，事实上越来越多的人都会追求低噪音甚至零噪音。这就对显卡的散热设计提出了更高的要求，效能和静音能否兼得呢?

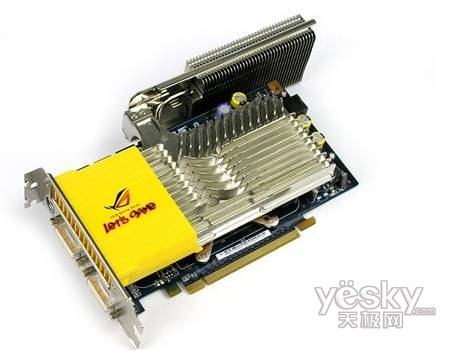

这个庞然大物甚至比CPU散热器还要夸张
GPU并不像CPU那样只卖芯片，而是作为显卡这个整体来销售的，所以绝大多数用户都对显卡的散热漠不关心，购买之后很少更换第三方散热。于是，GPU的散热设计就完全交给了显卡厂商，为显卡搭配一款高效能、低噪音的散热器成为第一要务。在显卡同质化趋势日益严重的今天，散热器的好坏可以直接影响用户的选择。
对于显卡厂商来说，选择散热器并不是直接OEM第三方产品这么简单，有实力的大厂往往会自行设计散热方案，以求做到外观与众不同、或低成本高性能的目的。而显卡散热器的设计难度比CPU散热器还要复杂，因为显卡本身结构特殊、空间有限，在机箱内受到多方因素的制约，所以显卡散热器无论种类还是花样很少，经典产品更是屈指可数。
这其中华硕作为板卡行业的领军人物，对显卡散热技术进行了不断的创新和改进，推出了一系列的经典散热方案。其中有低噪音的主动式散热技术，也有零分贝的被动式散热技术，既有力的保证了显卡的稳定运行，同时也还给了用户一个安静的使用环境。下面就让我们一起通过华硕显卡来了解几种经典的显卡静音散热技术。
Reversecool——颠覆传统反装GPU设计

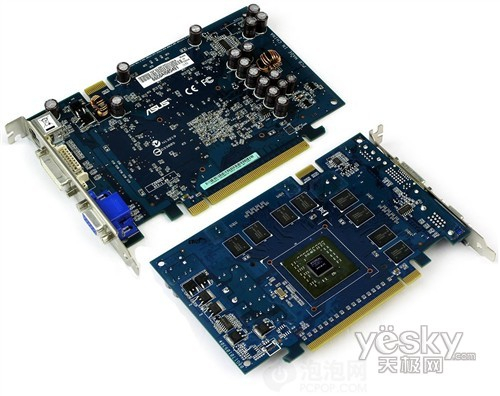

ASUS 7600GS TOP Silent
有没有觉得上面这块显卡看着很别扭?显卡的PCB正面只有林立的电容和电感，中心部位的GPU和显存都被乾坤大挪移到了PCB反面，目前为止只有华硕推出过这种BT的反装GPU显卡，华硕将其命名为Reversecool技术，那么它的好处是什么呢?
l 传统显卡结构的弊端：
传统显卡是将GPU放在PCB的正面，在机箱里GPU面朝底部，由于板卡的阻挡，使得GPU发出一部分热量被阻挡在了显卡的下部，热量集中于卡身周围而无法被有效带离，即便是散热设计良好的机箱在显卡下方也容易形成散热死角，热量越积越多，这样容易造成主动散热效果不佳、被动散热完全不可行的情况。
l 反装GPU式设计的优势：
而如果把GPU放在PCB背面，此时GPU面朝上部，即便是在没有风道的情况下，根据热传导的原理我们可以知道热空气会自动上升，从而通过机箱风扇或者电源风扇排出体外。当然仅靠热空气上升这种方案还不够，为了让显卡达成完全被动散热，华硕的工程师设计了一个非常巧妙的散热片：

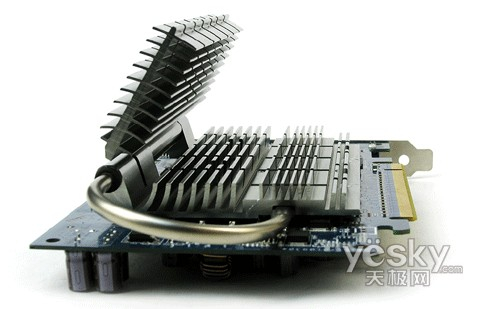

热管并不以稀奇，以热管为转轴真是很有创意!
当GPU安装在PCB背面时，正好面朝CPU散热器，CPU风扇由于尺寸和转速较高，所带来的空气流量要远大于显卡风扇的风量，巧借东风就可以大大提高显卡散热效率。这个V字形的折叠散热片用在这里可谓是恰到好处：
伸展的散热片能够借助CPU风扇的东风，来辅助散热
l 折叠式散热片的优势：
第一、采用可折叠散热片设计可以根据北桥散热片的体积灵活设置。在某些主板上，北桥的散热片较大，有可能和安装在GPU背面的散热片冲突。折叠的设计能够避免这种情况的发生，当遇到较大的北桥散热片时可以打开折叠散热片，而不会因为散热片太厚影响显卡安装。
第二、打开之后的散热片散热面积大大增加，可以更好的借助CPU风扇的风力。
这种散热片的安排非常巧妙，既解决了散热片过大导致和北桥散热器的冲突，又提供了足够的散热面积。
l Reversecool散热效果实测：

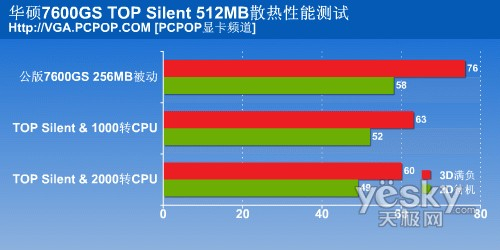

华硕7600GS TOP Silent的默认频率高达550MHz，但得益于创新的Reversecool散热设计，其被动散热效能比默认仅400MHz的公版卡还要低16度之多!这充分证明了该技术的可行性。
l Reversecool技术点评：
TOP Silent的反装GPU设计和折叠散热片这种结构非常完美，能够最大限度的利用CPU风扇的出风，巧妙地通过“借东风”的方法达到了主动散热都无法提供的散热性能，可以说将被动散热提高到了一个新的高度。
但是，华硕只在X700、7600GS等少数几款显卡上使用了Reversecool技术，未能将它延续到DX10这一代显卡之上，这并非是Reversecool的效能不够高，而是代价太大!因为它需要对显卡PCB彻底重新设计，将GPU和显存转移至PCB背面可是一项大手术，研发成本很高但被动散热显卡的受众面不够广，因此华硕不得不放弃了前无古人、暂无来者的反装GPU设计，而是选择了在传统显卡的基础上开发新的散热器。
悬浮热管散热技术——更小的代价达到同样效果
Reversecool的实现代价很大，其主旨就是为了将GPU的发热导出至PCB背面，其实不用大费周折的反装GPU设计也能达到相同的目的，随着热导管技术的日渐成熟，华硕通过悬浮热管的方式做到了：

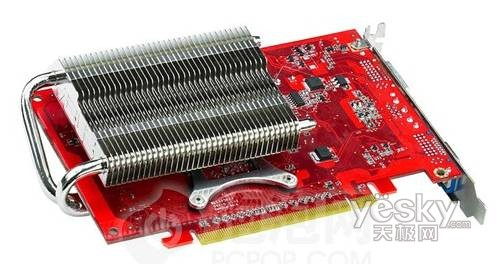

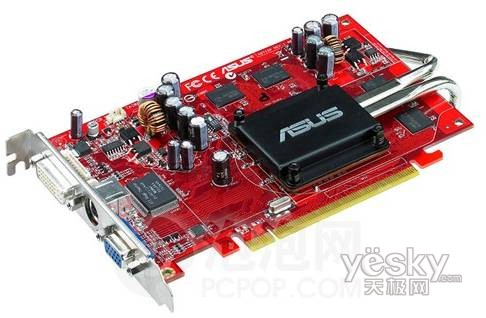

可以看到，这款X1600XT Silent的PCB设计和普通显卡没什么两样，但散热器比较特别，华硕用两条热管将GPU发热导出至PCB的背面：
这两根粗壮的热管同时还起到了固定作用，显卡背部的散热片无需任何固定装置，散热片并不是贴在显卡上，看上去就像是“悬浮”在半空中一样，这正是其名称的由来。
如此一来，GPU产生的热量就能通过热管迅速传递至背部散热片，依靠空气对流自动高效的散发热量，当然它也能够一定程度上借助CPU风扇的出风辅助散热。
l 悬浮热管技术点评：
悬浮热管技术使用了相对简单的手段，就达到了和反装GPU相近的效果，这样就不用重新开发PCB，研发周期及成本大幅减少，实用性更高。
但是，这种悬浮热管由于结构限制，散热片不能作很大，也没有Reversecool那样的折叠散热片与CPU风扇“套近乎”，因此散热效果要弱一些，只能用在中低端显卡之上。不过这种创新的结构设计被很多厂商所借鉴，而且华硕将其引入到后来的Silentcool一代/二代之中，从此发扬光大。
Silentcool——旋转热管散热片
Reversecool的确非常经典，它是两项独创技术的结合体：反装GPU设计和折叠散热片设计。前面我们曾讲过，悬浮热管技术可以用来代替复杂的反装GPU设计，但是悬浮热管并不支持折叠散热片，使得有效散热面积大打折扣。为此华硕在它基础上又开发了新的Silentcool散热技术，将折叠散热片改进为自由度更大的旋转热管散热片：
这款6600GT显卡本身并不特殊，但散热器很有创意，除了正面覆盖了面积可观的散热片之外，显卡顶部通过一支热管安装了更为密集的纯铜散热片，很显然，它是想把热量传导出来，然后通过机箱内部的风道来辅助散热：
相比之下，旋转热管散热片比之前的折叠式热管散热片的灵活性更高，它可以直接将散热触角伸到CPU的领域——直接悬浮在CPU风扇上空，依靠强大的吸风风力散热，效果自然不同凡响!

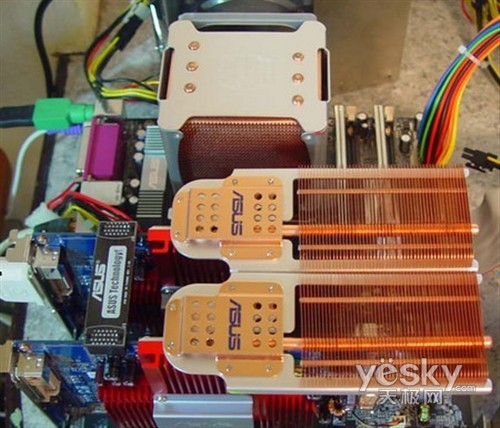

即便系统安装两片显卡组SLI，Silentcool都能够胜任散热需求，不过此时就对机箱整体通风效果提出了较高要求，如果能够在机箱侧板安装一个12CM大风扇，就能以较低的转速同时照顾到两块显卡的散热，达到了高效能低噪音的目的。
为了进一步增强Silentcool的散热效果，华硕还给Silentcool添置了一些奇特的“附件”，这就成为Silentcool 2代：

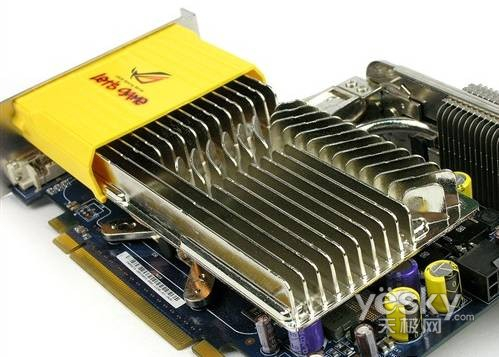

可以看到，这块7600GT的正面不再有大面积的散热片，看起来十分简洁，而是将散热片通过另外一条弧形热管转移至显卡背面(还是悬浮式设计)，通过热管将显卡正面的热量传导至背面的散热片上，这样的设计可以充分利用CPU、电源与机箱风扇形成的气流加速热量的散发，进一步提高散热效率。
此外，Silentcool还可以在显卡正面新增一条热管，通过显卡接口延伸至机箱外，利用外部冷空气散热。
l Silentcool技术点评：
Silentcool可以说是之前Reversecool和悬浮热管两种技术的综合，由于旋转热管非常灵活，它不但能够借助CPU风扇散热，也能够利用机箱风道或机箱风扇散热，效果更佳。因此Silentcool技术并没有局限在中低端显卡之上，华硕曾经在7800GT等高端显卡上也使用了Silentcool方案。
单从“借东风”的角度来看，Silentcool已经很完美了，但华硕并不满足于此，在后文中，您将会看到不一样的设计。
Silentcool搭配流体力学散热设计：
Silentcool主要是借助CPU风扇进行散热，这样的手段还是存在局限性，受制因素比较多，导致被动散热的效果直接取决于玩家的机箱环境。同样的散热器在有些机箱中可能只有60度，而有些机箱可以达到90度甚至更高!
为了让被动散热能够适应各种不同的机箱环境，华硕在Silentcool的基础上进行了拓展，在借助CPU风扇散热的同时，还能够通过机箱自动吸入的冷空气进行辅助散热，那么机箱是如何自动吸入冷空气的呢?
l 仓压式流体力学散热原理：
俗话说得好，没有条件创造条件也要上，以前的被动散热设计都局限在封闭机箱的环境下，即便是有些主动散热双槽显卡也只是将热风吹至机箱外。很少有人会想到，如果在显卡接口挡板上开个“窗”的话，冷空气会被自动吸入机箱内，这个天窗的开启给黑暗中的显卡带来了一缕阳光，被动散热从此一片光明!
机箱内空气流动示意图
普通机箱一般没有进风风扇(机箱面板下部或者侧板中部)，但大多拥有一个排风风扇(电源下方位置)，电源的肯定会有一个排风风扇。在电源风扇和机箱风扇持续往外排热风的同时，必然会有等量的冷空气补充进来，这部分冷空气一般从机箱前下方或者底部的镂空网孔补充，如果显卡PCI挡板上也开孔的话，自然会有一部分空气从这里被吸进来。
l Silentcool再升级：
Silentcool设计方案
流体力学设计方案
可以看出，Silentcool第三代除了保留旋转热管散热片之外，还对正面散热片进行了加强，散热鳍面的沟槽分布井井有条，而且在接口部位安装了一个导风口，冷空气可以按照预先设计好的风道吸入机箱，流经显卡散热片进行散热。
l Silentcool+流体力学散热设计点评：
能够将两种截然不同的被动散热方案融为一体，华硕再次展现了绝佳的创意和设计实力。那么依靠CPU风扇辅助散热，与依靠机箱自动吸入冷空气这两种散热方案，哪种对显卡的共享更大呢?下面我们就来看看华硕最新一代的被动散热方案是如何设计的。
威酷(V-Cool)——仓压式流体力学被动散热技术
增强被动散热效能的手段主要有两种，一是扩大散热片的有效面积，二是充分利用机箱内的空气流动带走热量。但是，机箱内的空间有限，显卡的体积不能无限扩大，那么如何有效地利用空气对流就成为设计难点。
之前的Silentcool技术已经可以通过旋转热管散热片，灵活的借用CPU风扇进行散热，可是现如今CPU发热比GPU还要小，CPU风扇也不像PentiumD时代那么夸张了，借助CPU进行被动散热的效果被大打折扣。为此华硕果断地放弃了“借东风”的设计理念，而是将流体力学散热技术进一步发扬光大，通过更加合理的散热片和结构设计，来增强被动散热效果，该技术被称为威酷。
l 华硕威酷被动散热器设计：

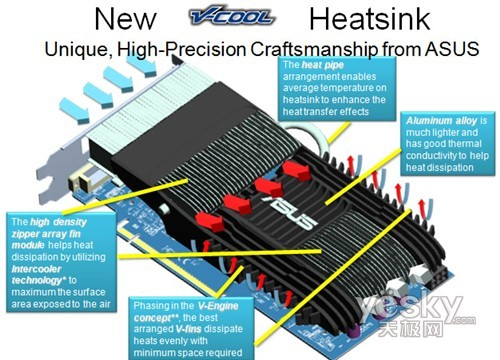

9600GT 威酷被动散热结构
通过上图的结构分析，可以看出最新的威酷散热技术有以下特色：
华硕威酷散热器采用的是铝合金材料制成的V字型散热片。铝合金相比其他的金属合金如钢铁、镍、黄铜、铜等，在质量上要轻很多。同时，铝合金还拥有良好的导热率，可以将热量有效的散发出去。威酷散热器对传统的散热片造型进行了调整，沿着散热片的水平轴线看过去，会发现散热片的造型类似于一个”V”字。在散热面积基本相同的情况下， 威酷散热片的宽度和长度要比传统散热片少许多，同时威酷散热器还采用了最佳的散热鳍片排列方式，这样可以利用最小的散热空间来实现最大程度的稳定散热。而且，威酷散热器在V型铝合金散热片中还镶嵌了一个高密度拉链式鳍片阵列模块，该模块通过利用内部冷却技术将与空气接触的散热片表面积最大化，以加强散热。同时，还通过一根热管，将此模块与显示核心的上纯铜散热片相连，以此大幅提高热交换的效率，可靠的保证了显卡的散热。
HD3650被动散热结构
威酷散热器的细节部分

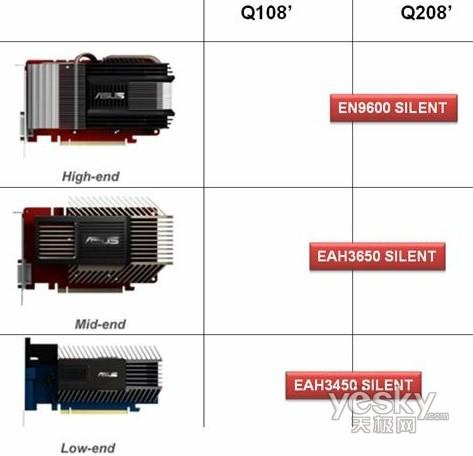

威酷散热器的结构很容易理解，它那沟壑式的散热片完全按照吸入空气的方向设计，充分利用有限的风量来散热。威酷系列散热器也将在未来一段时间内成为华硕显卡静音散热系统的核心成员，覆盖高中低端显卡系列。目前已经规划上市的产品包括：EN9600 Silent, EAH3650 Silent, EAH3450 Silent。
l 华硕威酷技术点评：
仓压式流体力学原理其实不难理解，但应用在显卡被动散热上面的确是一项创新，由于该技术的散热效果的确不错，因此除了华硕之外很多厂商都有使用，比如Arctic Cooling、技嘉等，但只有华硕真正做到了将被动散热大面积推广。
冰刃散热器(Glaciator Fansink)技术：
前面我们曾多次提到，被动散热虽然可以做到零噪音，但大都存在局限性，对于机箱散热的依赖也比较大，可以说是一种极端散热方案，通用性终究不如主动散热，因此如何在现有基础上改善主动散热，做到静音高效才是最务实的做法。

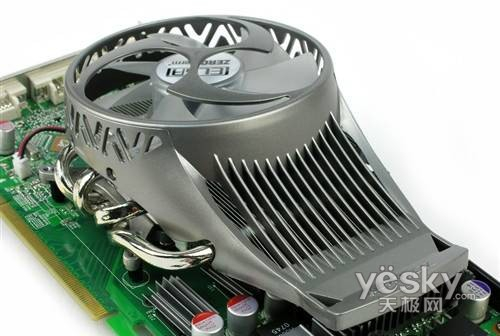

冰刃散热器
华硕将原先公版8800GT和HD3850显卡的单插槽一体化散热器替换为更安静、同时散热效果更为出色的冰刃散热设计。冰刃散热器的保护罩经过特设计，可以把更多的中心气流高效率的卷入散热系统，其大半径的风扇也可以将大量的冷空气吸入散热系统，而大面积的铝合金散热片则可以将GPU上的热量迅速带走，虽然没有覆盖显存芯片，但同样可以照顾到它们的散热，甚至还能给供电元件部分提供风力。
经过测试，这款华硕EN8800GT/G/HTDP/1G的工作噪音只有25dB，仅仅是公版显卡的一半，可以为游戏玩家提供更为安静的游戏环境，同时GPU核心温度也要比公版显卡低7℃，从而具备更好的稳定性和更强的超频能力。同时还在供电系统中的MOSFET管上加装了一个造型独特的散热片，确保MOSFET管产生的巨大热量能及时散发出去，保证供电系统的稳定运行。散热解决方案全面超越了公版8800GT显卡，为我们带来了更安静的使用环境和更好的超频平台，同时还给用户节省了散热成本，是目前堪称完美的显卡主动散热技术。
SmartCooling技术：
前面介绍的华硕各项显卡散热技术都是基于硬件设计上的创新和改进，而华硕独家研发的SmartCooling技术则是一款基于软件实现的显卡散热技术，没有使用静音显卡的用户也能够享受到低噪音的使用环境，为用户带来了一条低成本减少散热噪音的新途径，也体现了华硕以用户利益为根本的宗旨。
SmartCooling技术只能用在华硕显卡上，以特制的监控芯片侦测并调整风扇的速度与电路版的温度，能够在日常的使用中对显卡风扇的速度进行动态控制，从而有效地降低风扇的噪音，当GPU负载量高时，更能有效散发热量。

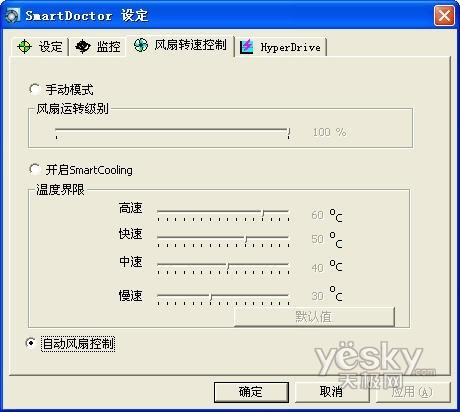

玩家可以设定五种GPU的温度临界值，然后动态地根据温度设定的状态调整风扇速度。当GPU的温度低时，SmartCooling会自动降低风扇速度，以降低噪音;而当GPU温度高时，SmartCooling会提高风扇速度以做最有效率的散热动作。
静音是每个玩家所追求的终极目标，在显卡和散热器厂商的共同努力下，确实诞生了不少经典的静音散热器，比如前面我们介绍过的华硕多种花样的被动式散热器，都让大家大开眼界!
但对于G92、RV670这些核心晶体管集成度达到目前顶峰的显卡来说，被动式散热很难应付它们运行时所产生的巨大热量，即使是在技术上可行的，但散热成本也过于昂贵。对于大部分消费者来说，购买附加了巨大散热成本的显卡来换取零分贝的使用环境，的确是很难接受的。正因为如此，华硕从消费者的利益出发，在显卡主动散热方面又进行了研究创新，推出了低噪音、高散热效率的主动式散热技术。
不管是被动还是主动散热，出发点都是相同的，在保证显卡性能的前提下解决高功耗所带来的散热问题，是每个显卡厂商都无法回避的。目前，大部分厂商依然采用传统的散热片加风扇的散热方式。但这种散热方式带来了许多周边问题，例如风扇的使用寿命、故障维护以及长时间使用后的清洁问题等等，而其中最令广大用户头痛的是风扇所带来的噪音问题。另一方面，这种千篇一律的散热方式，使得显卡的同质化现象更加严重，价格战也厮杀的更为惨烈，对于消费者和厂家来说，都不是好事。
作为显卡领域的领跑者，华硕早已察觉到日益棘手的显卡散热问题，近年来一直致力于此问题的研究，也为此投入了相当大的精力，力求在保证显卡性能的前提下，实现低噪音甚至无噪音的完美散热，对显卡散热技术进行了不断的创新和改进，推出了一系列的经典散热方案。其中有低噪音的主动式散热技术，也有零分贝的被动式散热技术，既有力的保证了显卡的稳定运行，同时也还给了用户一个安静的使用环境。
对于玩家来说，要根据自己机箱的实际情况决定用什么散热器：如果是空间狭小的廉价机箱，那么大口径风扇主动散热的显卡依然是绝对首选，搭配显卡节能技术和智能调速技术，噪音也会控制得很好;如果CPU风扇比较大，那么可以选用Silentcool这种“借东风”式的被动散热器;如果机箱后备风扇风量较大，那么威酷这种流体力学设计的散热器会有意想不到的效果!
如果您是发烧游戏玩家，那么在选购一款显卡的同时，一定不能忽视显卡散热器的重要性，购买一款搭载了强力散热器的显卡，能够让您长时间稳定玩大型游戏，而且免除噪音的困扰，这样看上去虽然多花了一些钱，实际上却要比单独购买显卡散热器更省钱!
