电脑变身傻瓜机 全球首款EFI主板详解

IT168.com

关注

【IT168 评测】BIOS(Basic Input Output System:基本输入输出系统)作为计算机硬件的底层控制程序已经在我们的计算机系统上服役了近三十年时间,作为几乎和PC同步诞生的它,承担着计算机硬件与软件之间的连接任务,资历也是整合系统中最为“元老”的级别。

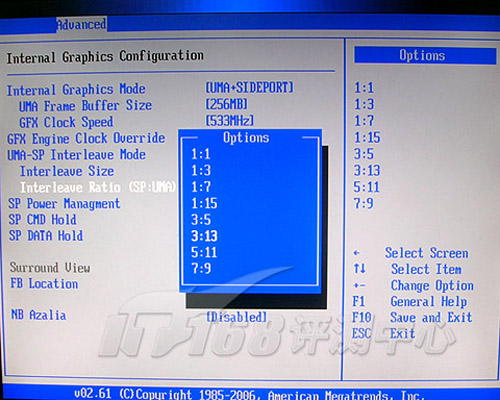

BIOS是电脑的最基本控制系统,但是面对这个模样的它,你是否很头疼?

事实上在2004年,微软和英特尔就启动了一个计划,对个人电脑软件和硬件接合处的核心程序进行检查和更新。两家公司将共同推出一种名为可扩展的软硬件接合界面(EFI)的技术产品,该产品将是电脑启动系统程序前启动硬件的新软件,用以替代传统的BIOS。在接下来的几年内,由于在技术上存在一些待解决的问题,加之全面更新EFI使得整个产业链受到一定的成本压力,BIOS系统又未造成重大问题或遭遇技术瓶颈,因此EFI的应用并未全面展开。

这样控制BIOS感觉如何?

不过时至2008年,携带EFI BIOS的桌面级产品实物终于还是出现了,它便是来自于MSI的P35 Efinity主板产品,这是主板业内首次在桌面级产品中出现图形化BIOS操作界面的产品,不仅将原有的BIOS底层控制变得更加简单而易于操作,更是添加了许多在应用端更加实用的功能,接下来我们在文章中,我们将针对这款具有革命性意义的产品作出详细的解析。

    我们来看一下BIOS发展至今天究竟有哪些弊端,当然,如果你从来不用BIOS也不想去了解的话,请点击下一页。

主板上都会有这枚装载BIOS的ROM芯片(我们一般称之为CMOS)

首先,BIOS是负责操作系统执行前的初始化工作,它是由低级汇编语言写成的软件,储存于主机板上的只读存储器内(我们通常称其为CMOS),这样可以保证其中的基本信息不被程序所读写,具有较高的安全性。但是随着主板更新速度的加快以及个性化的需求,老旧的BIOS在更新方面变得越来越复杂,在厂商端来说,BIOS使用低级的机器语言,编程相当复杂且困难,而在用户端来说,BIOS大多仅有英文操作界面,刷新BIOS的方法太过繁琐,因此通过刷新BIOS来修正BUG、提升系统的稳定性和兼容性并不十分容易。

如图下方所标注的,通过鼠标左右键的单双击即可实现BIOS操作。语言么?很全了!

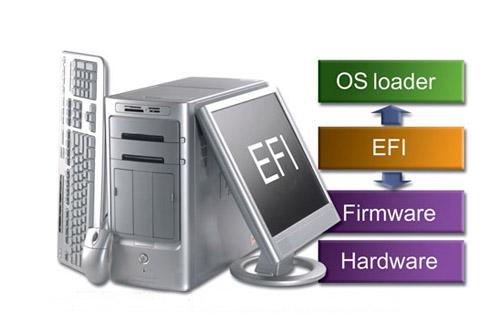

而再来看看EFI,EFI全称Extensible Firmware Interface,其实早在2000年就开始研发,目前在一些大型机上已经有所应用。EFI相对BIOS来说究竟有什么先进之处呢?从核心来看,EFI或许更像一个被简化的操作系统,它使用全球最广泛的高级语言C语言进行编写,这就意味着有更多的人可以参与EFI的开发工作,添加许多更有价值的功能,甚至用户本身。EFI抛弃了存贮在ROM上的方式,其文件系统存储在硬盘独立划定的区域内。

可支持鼠标操作的图形界面是EFI的主要特点,同时,EFI支持磁盘管理和启动管理功能,具有脱离操作系统的管理工具,用户不必进入系统便可以对计算机进行整机维护工作。此外,超强的可扩展性是EFI的另一个优点,EFI采用模块化设计,它在逻辑上被分为硬件控制与OS软件管理两部分,硬件控制为所有EFI BIOS版本所共有,而OS软件管理其实是一个可编程的开放接口。借助这个接口,主板厂商可以根据实际需要编写出各种功能的附件插件,并将其挂接在EFI之上,使之成为OS软件管理部分的一个模块。

P35 Efinity提供了可在BIOS下使用的软件光盘

不过EFI的特点也令其暴露出在安全性和可靠性上的缺点,最简单的一点就是装载在硬盘上的控制系统始终不够可靠,对于追求灵活的DIY市场也并不适用。而在全球首款EFI BIOS主板——P35 Efinity上,我们看到了折中的解决方案,它采用了EFI BIOS(注意:EFI BIOS并不等同于EFI)解决方案,负责硬件控制的EFI BIOS仍然被集成在ROM中,而在OS软件管理方面采用了光盘作为载体,提供部分管理功能。不仅如此,P35 Efinity更提供了更加简单有效的BIOS更新方式。

上为P35 Efinity下为P35 Neo3

P35 Efinity与其说是全新产品,其实倒不如说是加入了EFI BIOS的P35 Neo3,而且还是台湾版的。因为国内版的P35 Neo3由于价格低至799元,迫于国内激烈竞争所带来的成本的压力,P35 Neo3去掉了热管散热器,但是来自日本Chimicon的蓝色全固态电容设计以及独具特色的超频跳线在国内微星的四款P35黑板上全部具备。

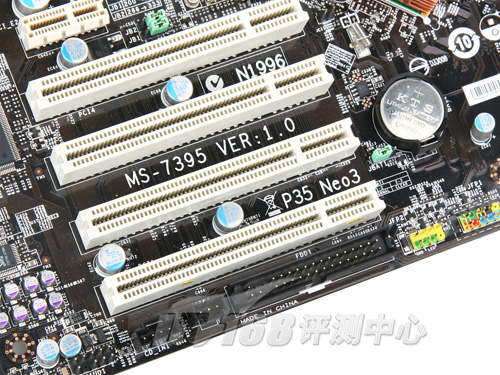

P35 Efinity的PCB清楚地表明了自己的身份

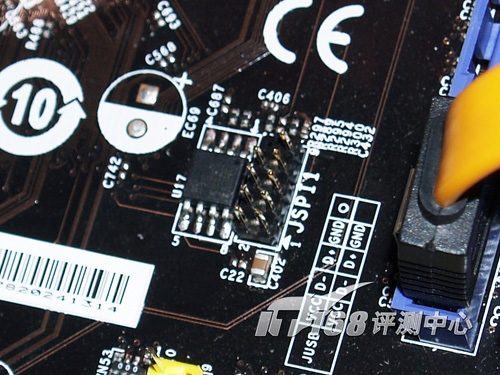

而看到不同以往的EFI BIOS,肯定也会有将P35 Efinity的BIOS刷进P35 Neo3的想法,但是事实上他们的不同之处除了热管之外,在COMS芯片上也有区别,P35 Efinity采用了容量更大的CMOS芯片。当然你在将你手中的P35 Neo3更换CMOS芯片后也可以刷入P35 Efinity的BIOS,但是权衡一下EFI和三年质保,我们还是不建议你这么干。

供电模组

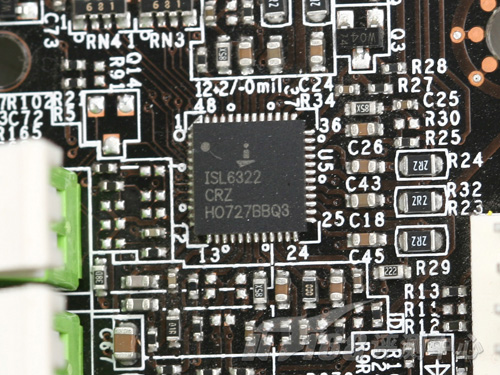

ISL6322是一颗常见的四相位PWM

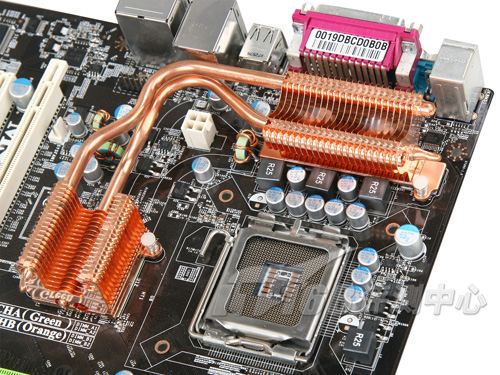

主板采用了四相供电模块,每相配备三枚MOSFET,对于超频主板来说,设置更多的相数可以在一般情况下平均分配每相的电流,确保高频时主板运行的稳定。我们知道在超频后MOSFET的热量会比较大,而这款主板在CPU供电部分是共十二枚MOSFET的配置,热量分布较为平均,加上热管散热器之后更加不用担心,我们测试散热器为Thermalright Ultra 120 Extreme,这个热管并不会影响这个大家伙的安装。

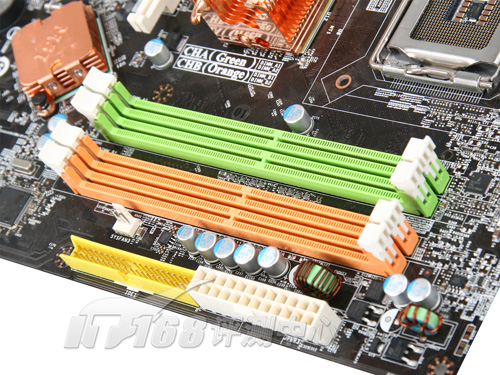

内存接口

P35 Efinity支持DDR2 1066/800/667内存,主板提供4个DIMM插槽,最多支持8GB容量,支持双通道技术。

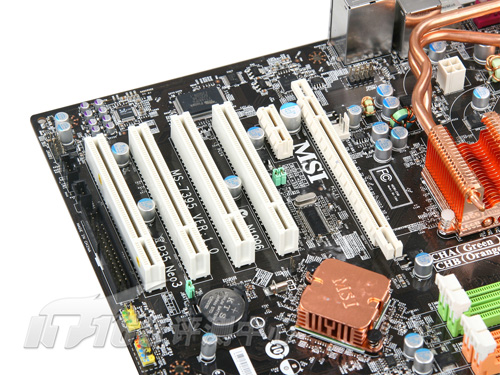

扩展插槽

P35 Efinity的扩展性令人满意,它提供了一条PCI-E 16×插槽,去掉了并不常用的ATI CrossFire技术,但提供了多达四根PCI插槽,对于扩展卡较多的用户来说还是非常有好处的。

磁盘接口

主板的南桥芯片使用的是ICH9,配合第三方芯片提供多达七个SATA接口、一个e-SATA接口和一个IDE接口,不过它并不支持SATA RAID技术,对于硬盘较多使用RAID系统的高端用户来说可能略有不便。

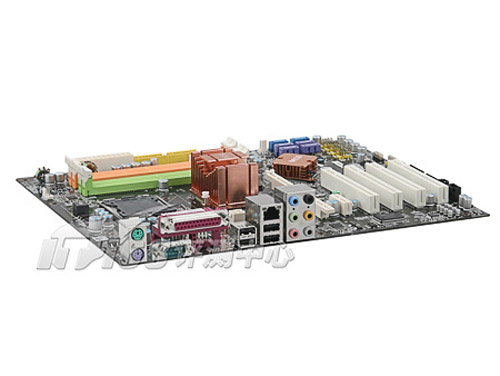

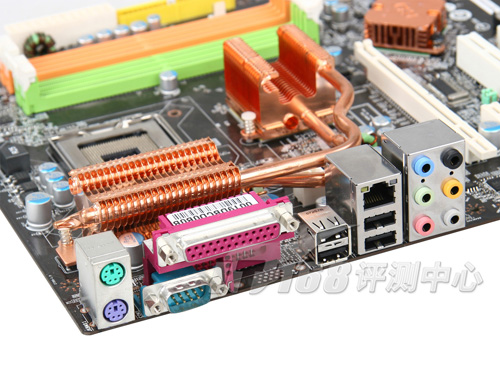

I/O接口部分提供了当前主流的功能,千兆网卡和HD Audio接口一并囊括。

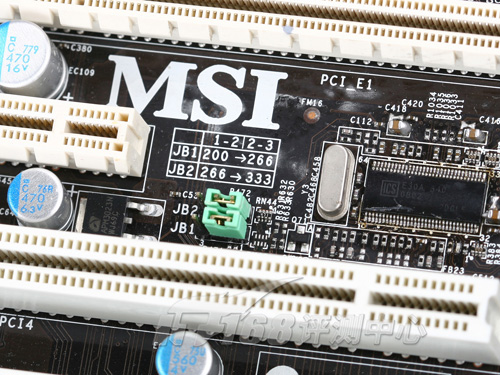

超频跳线

超频跳线是微星自去年首款P35主板P35 Platium就有的功能,分别对应BIOS中最低的200、266、333外频,可使用户不必通过BIOS直接进行超频。

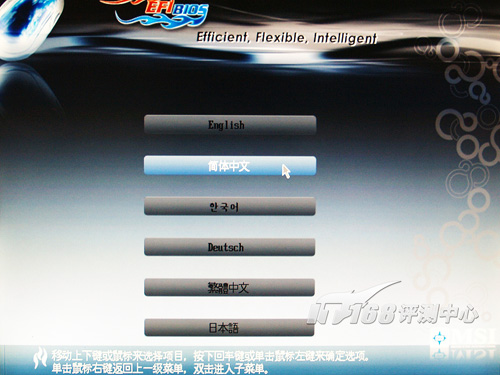

从图示的说明我们可以看到,通过鼠标的左键的单双击以及右键单击,我们就可以实现对BIOS的任何控制,并且EFI BIOS提供了多达六种语言,不过这也直接使得它的BIOS文件大小达到了2M。

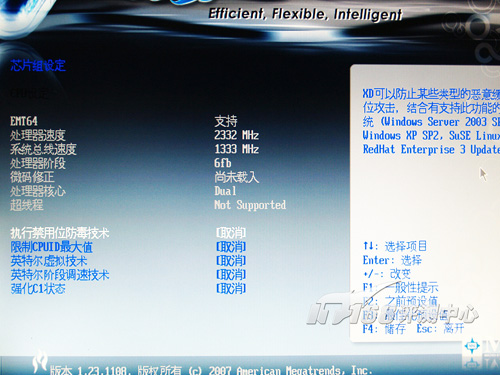

中文化的菜单,翻译还是有点涩,什么叫“英特尔阶段调速技术”?还好还有说明。

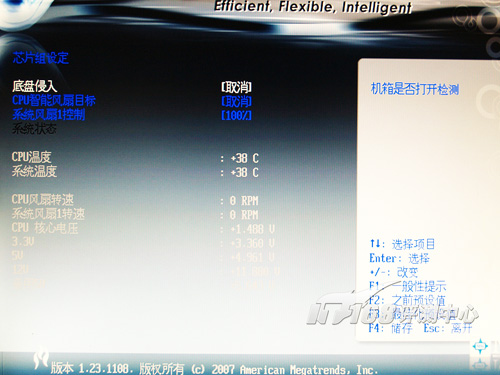

有了中文,类似风扇调整这类实用功能使用还是方便多了

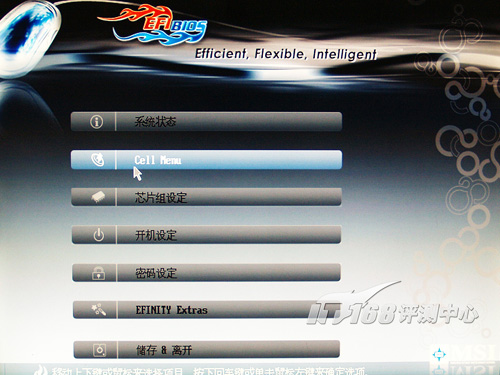

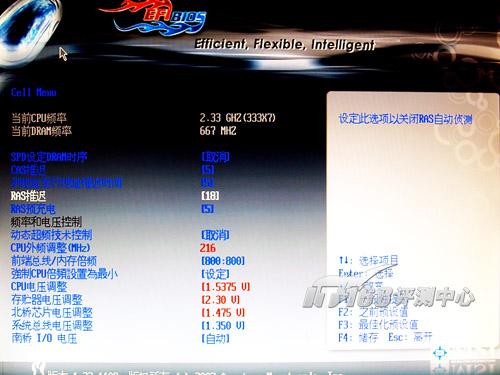

Cell Menu就是超频选项

超频选项详细

P35 Efinity所使用的EFI BIOS中的超频选项并不如老BIOS中来的详细,但是却都是直接有效的调整项目,只是稍显遗憾的是CPU倍频只能选取设定最大或最小,并不能取之间的一个具体数值。

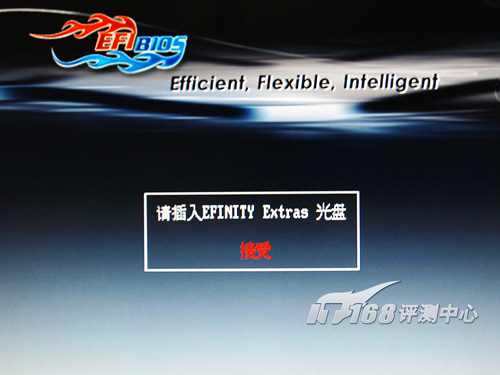

在BIOS中可以调用光盘中的程序

P35 Efinity的EFI BIOS可以在BIOS中调用光驱,从而实现一些特定的功能,随主板附送的光盘提供的是游戏以及硬盘备份的内容,不过现阶段这个实现的游戏也就是手机游戏的水平,拿光盘作为载体还真有点浪费的感觉。

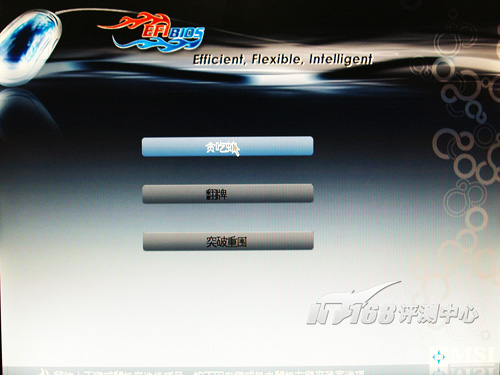

放入光盘,游戏选择界面就出来了

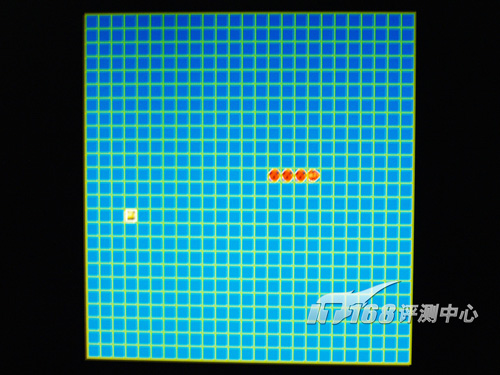

贪食蛇是第一代的玩法,不过好歹是彩屏的

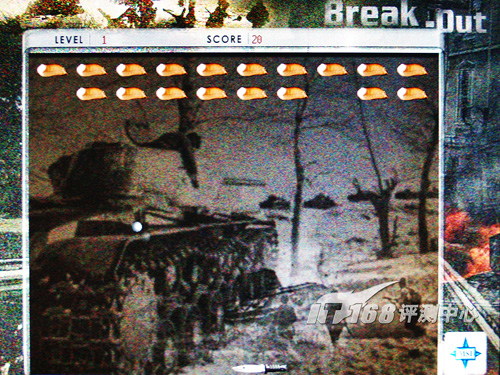

打砖块在这里变成了突出重围,打掉砖块没东西掉下来吃,有点单调

翻牌游戏,可玩性比较高

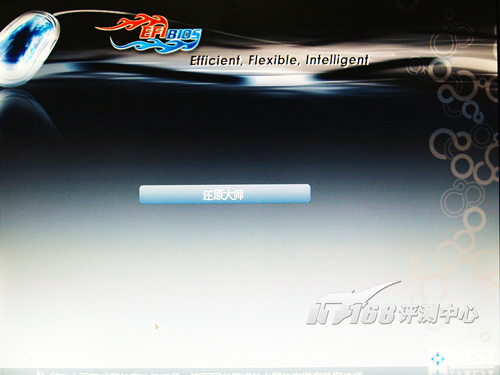

另一张光盘中是微星自家的硬盘备份功能

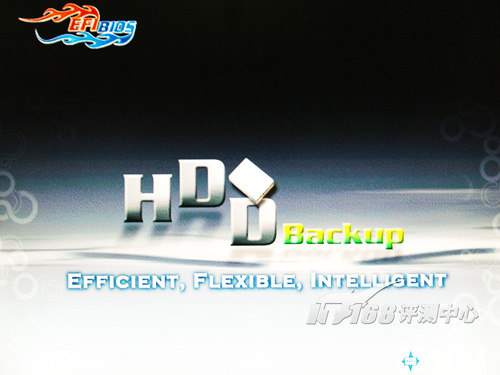

程序启动界面

备份及还原功能设置

在P35 Efinity所附送的两张光盘中,游戏盘中的内容基本上算是聊胜于无,也许对于这第一代产品它更多的是起一种演示的作用,而硬盘备份功能则相当实用,事实上它就相当于一个免费的Ghost。接下来我们将对P35 Efinity最为吸引人的BIOS更新方式作出解析。

对于目前的一线三大品牌来说,他们都提供了在WINDOWS下操作,能够在线更新主板BIOS的软件,从易用性上来说是最好的。但是最终用户的系统环境不一,WINDOWS下的软件刷新还是容易受到环境影响导致刷新失败,而刷BIOS失败实在是很令人头疼的问题,因此到目前为止,许多用户还是倾向于在DOS下刷新BIOS。但是众所周知的,在DOS下刷新BIOS需要一个引导盘,这多少又增加了刷新的难度,不过在P35 Efinity上,无论你使用任何操作系统,刷新BIOS只需要一个装有新BIOS的U盘即可,而且不要带启动盘功能的U盘,笔者尝试了用读卡器+TF卡刷,看来也没问题。

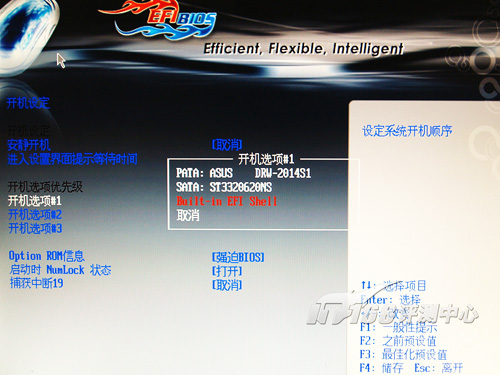

在开启启动顺序选项中选择第一启动设备为EFI SHELL

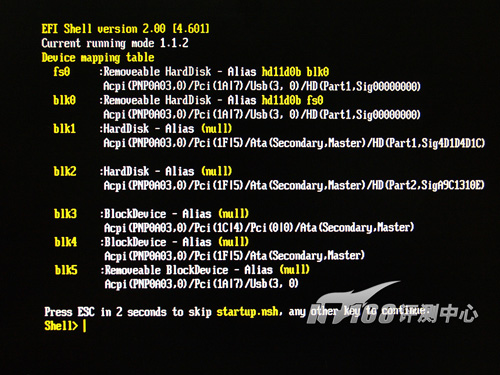

启动后按任意键进入EFI Shell程序,其实就是纯DOS环境

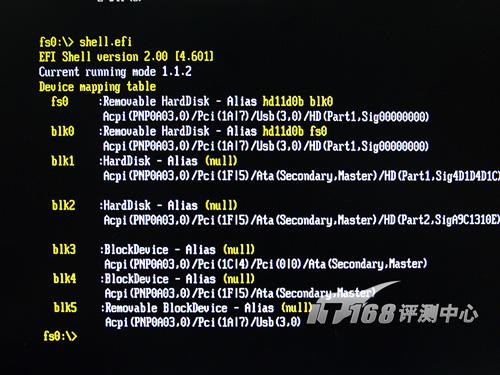

按照提示,键入fs0:\就进入了U盘目录,在这个界面下,U盘仍然是支持热插拔的

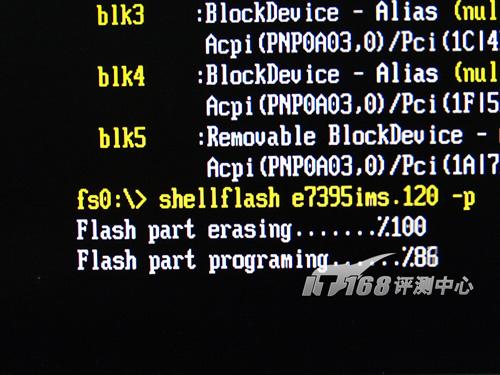

键入shellflash e7395ims.120(要刷入的BIOS文件名)-p,刷新开始

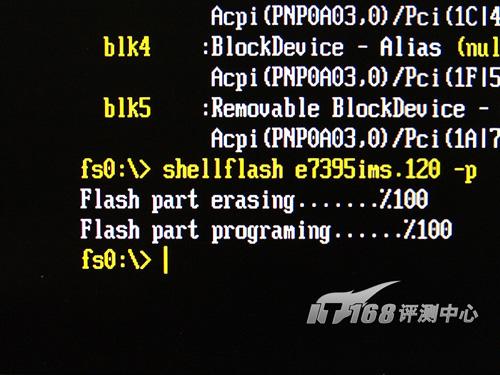

大功告成,重启机器即可
120版BIOS在超频界面有所改变,内存小参被整合进了CELL MENU

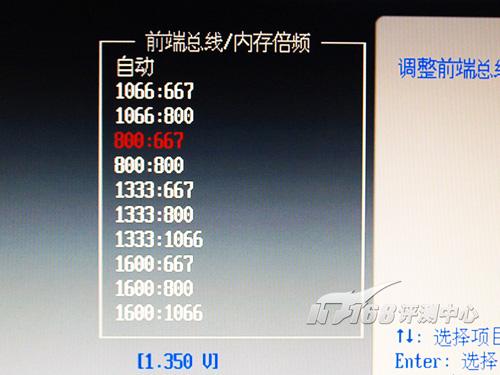

内存分频变为了更加直观的数字式

从这个流程我们可以看到,P35 Efinity所提供的BIOS刷新方式避免了在WINDOWS下刷新所带来的弊端,更加贴近多数用户使用DOS刷新BIOS的习惯,使得刷新更加安全,并且以目前最为普及的Winows XP操作系统来说,利用它来刷新BIOS,并不需要使用引导盘进入DOS,使用十分便利。接下来我们将使用1.20版本的BIOS进行超频测试。

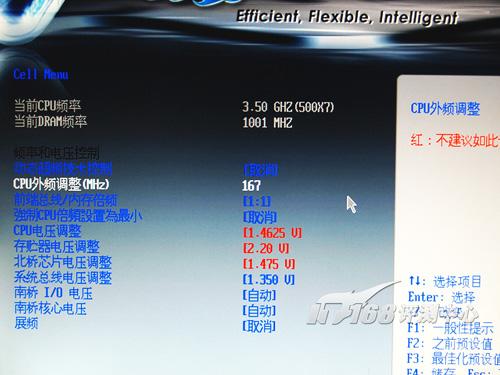

用P35 Efinity超频需注意外频输入方式

在用P35 Efinity超频时我们还是遇到一点小问题,尽管超频调整项目和传统BIOS没什么不同,但是这个“CPU外频调整”中的“调整”原来是一个动词而非名词。也就是说,你需要在这个项目中输入你要改变的外频数字,例如你想要超频一颗默认外频是333MHz的处理器到500MHz外频,你就需要输入调整的数字167(如图)。

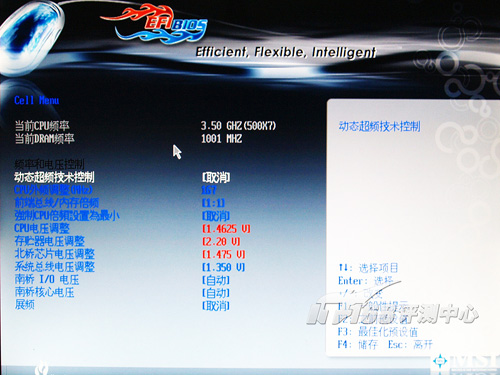

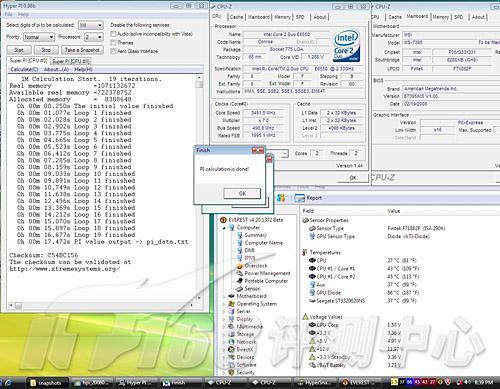

E6550超频至500×7

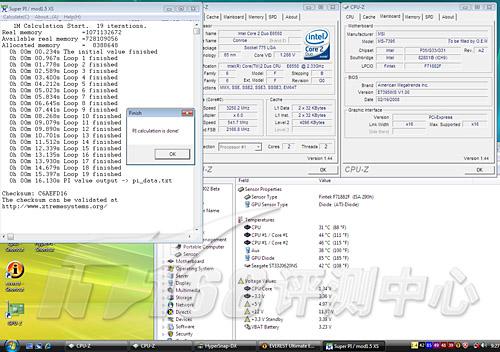

提升电压,超频至540外频

我们的超频测试使用一颗Core 2 Duo E6550处理器,普通风冷环境,在增加电压的情况下将其超频至540MHz外频并通过Super PI 1M测试,测试散热器为Thermalright Ultra 120 Extreme,测试时并未加载散热器扣具,风扇也仅是12cm千转静音扇,因此这个成绩还有提升的空间。与以往我们使用P35 Platium与P35 Neo2-FR主板超频的经验一样,P35 Efinity同样不需要加载太高的FSB电压,而在CPU电压控制方面仍是一如既往的精准,这也是微星超频P35主板的最大优点。

从以上解析中我们可以看到,由于鼠标操作和中文化界面的出现,使得原本清涩难懂的BIOS变得十分易于操作,原本并不是很易用的底层操作现在看起来也和在操作系统中控制电脑一样的简单,尤其是在超频方面,P35 Efinity除了保持了前作的体质并且操作简单之外,在选项上也更加贴近实用,这对选购超频性更好的intel 45nm工艺酷睿2系列处理器的用户来说,无疑又增加了一枚砝码。

P35 Efinity报价1199元

在华硕与技嘉在Intel平台大打环保节能牌的时候,传统观念中以AMD平台更加见长的微星独辟蹊径拿出了P35 Efinity,回想一下,自Bearlake芯片组来,微星的多款Intel平台产品倍受市场及用户好评,从令人惊艳的P35 Platium、到红极一时的P35 Neo2-FR,再到今天我们看到的P35 Efinity,稳健的出招令微星拿回了不少在P965时期的失地。P35 Efinity目前1199元的价位并非十分理想,但是作为DIY市场首次引入EFI BIOS的产品来说,如此定价也可理解,相信在全面引入EFI BIOS之后,微星的一系列产品将更具竞争力。

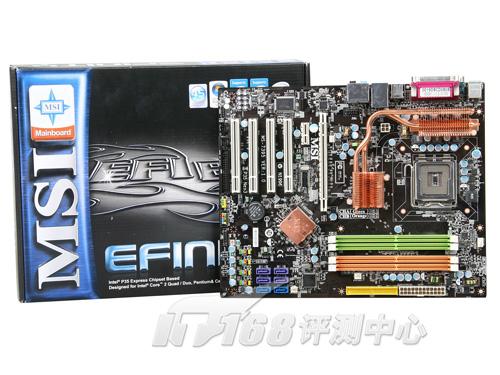

尽管并非完整的EFI系统,但P35 Efinity也足够让人眼前一亮了

尽管P35 Efinity作为一块单纯的主板而并不是完整的PC整机,搭载的也仅是EFI BIOS而非完整的EFI系统,但是我们可以看到,它选择了EFI系统逻辑化模块的其中一部分,有效的解决了现有产品在更新上所带来的安全及成本问题,并且保持了DIY产品的灵活性,这对于主板厂商来说,是直接有效的产品更新模式,同时对于我们最终用户来说,也更加乐于接受。同时EFI BIOS的采用,也更有利于下一步推出完整的EFI系统,在OEM渠道中进行推广。【文章出处】
