一、拆解目的

前段时间在PConline论坛上，有一位相当牛的网友对双飞燕的一款标称具备深水清洗能力的键盘双飞燕 网吧键盘G300进行了防水测试，其测试过程堪称史上最牛的防水键盘测试！其实现在防水设计的不断发展，特别是封闭式电路设计的逐步推广，一般防水键盘的防水性能已经相当不错。然而键盘始终是一个电子产品，要达到完全的防水是几乎没有可能的。但是从网友的测试中似乎这款键盘连指示灯的电路防水问题也已经解决。那究竟这款键盘为什么能这样牛呢？为了搞清楚这款键盘的防水设计，笔者决定对其进行拆解，看看它凭什么这样牛。

双飞燕 网吧键盘G300

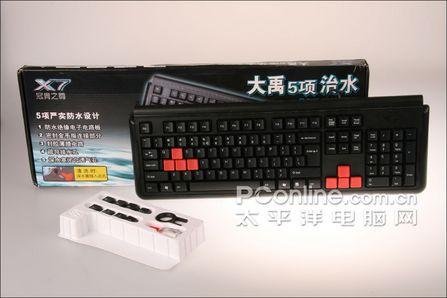

二、双飞燕网吧键盘300外观赏析

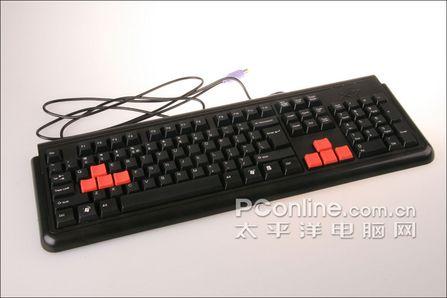

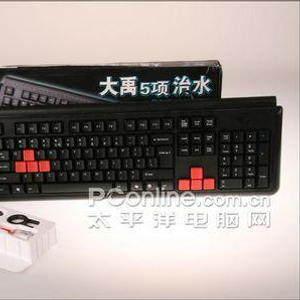

双飞燕 网吧键盘G300

从外观上看，我们能够轻易地为这款键盘进行定位：游戏键盘。键位布局上属于比较标准的设计。

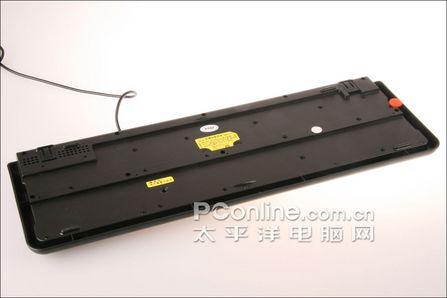

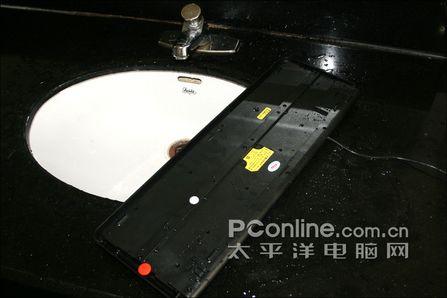

背部导水孔并不算特别多

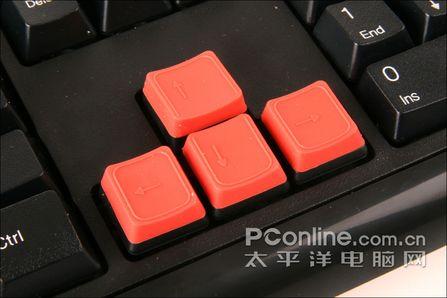

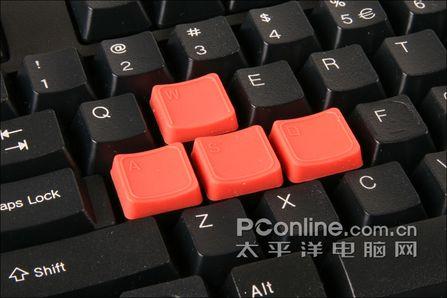

重点按键采用橡胶键帽设计

在游戏优化上，这款键盘的重点按键采用橡胶键帽设计，有一定的弹性，摩擦力也比塑胶键盘比较大，即使在比较黑暗的环境中也能很容易地找到几个按键。同时值得注意的是在橡胶键帽上的字体有点“阳文雕刻”的感觉，这种做法能够完全避免字体使用时间长后脱落的问题。

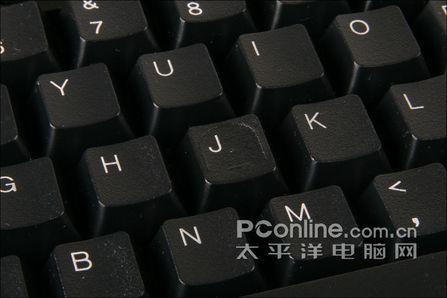

其余的键帽采用了成本较低的丝网印刷工艺，这种工艺普遍应用在市面主流键盘中。

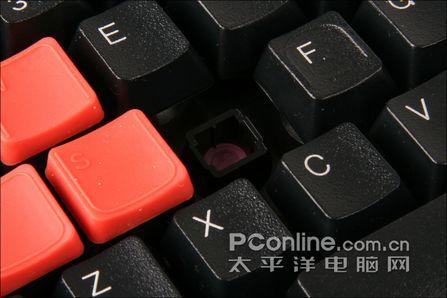

防水性能较好的火山口架构

三、键帽油?双飞燕网吧键盘300细节赏析

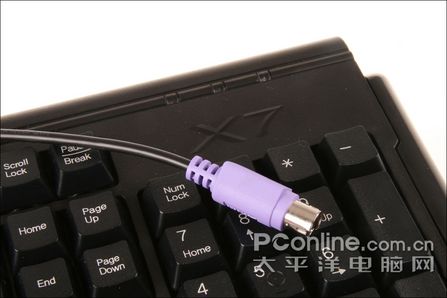

PS2接口兼容性较好

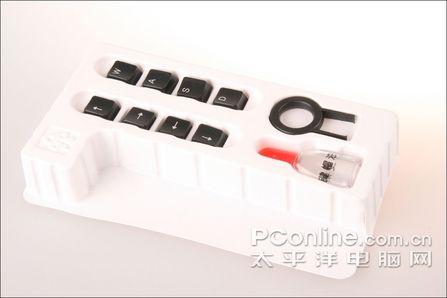

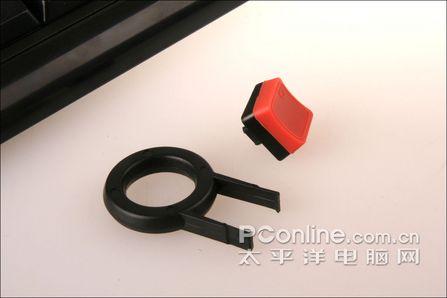

特殊设计的橡胶键帽对于游戏玩家，特别是FPS玩家来说有很多好处，然而对于一般的办公室用户，如此特殊的手感其实并非所有人都能够接受的。在键盘的附件中，笔者看到了用于替换的键帽和一个工具。值得注意的是附件中还有一瓶键帽油。

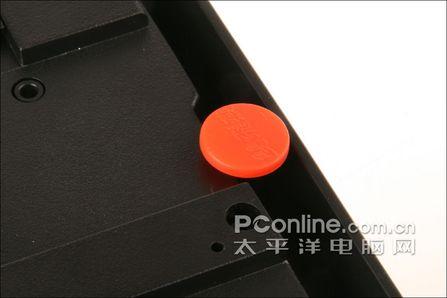

清洗用的深水塞

软胶键帽

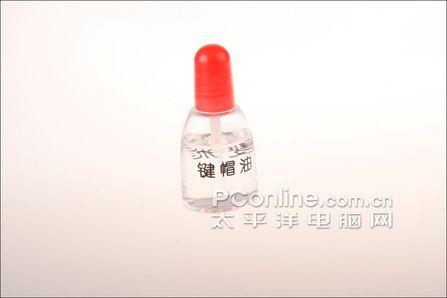

键帽油

键帽油顾名思义就是用于提升键帽的润滑度。毕竟键盘的手感是很主观的，有的人会比较喜欢滑的，有的又会比较喜欢摩擦较大的。

四、七键不冲突!双飞燕网吧键盘300简单试用

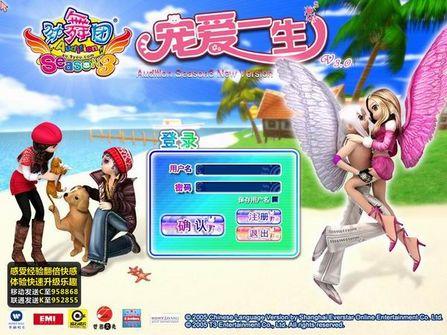

要了解一个键盘的性能，用音乐游戏进行测试是不二的选择了。笔者用目前比较热门的劲舞团对这款产品进行了简单的测试。经笔者简单测试，这款键盘能够做到七键不冲突，键位的软硬比较适中，总体表现不错。然而本次评测的重点主要是其防水性能，接下来我们先看看这款键盘在水的袭击中会有何表现。

五、洗手间里的罪恶行径!暴力级防水测试

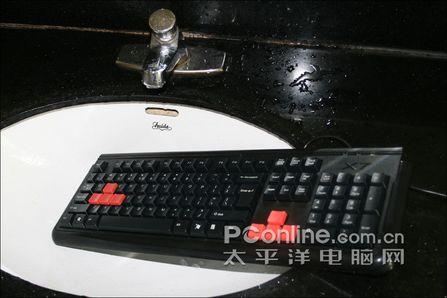

为了测试出这个键盘的防水性能“牛”的程度，笔者趁着人少的时候偷偷带着它到洗手间中进行蹂躏。在测试前先上一张图，让其青春得以在相片中延续。

罪恶的进行开始了。先调戏一下左边的部分。键盘左边由于没有什么相当特别的电路设计，因此在防水能力上一般都是相当好的。普通的防水键盘一般都能对键盘左半进行较好的防水。

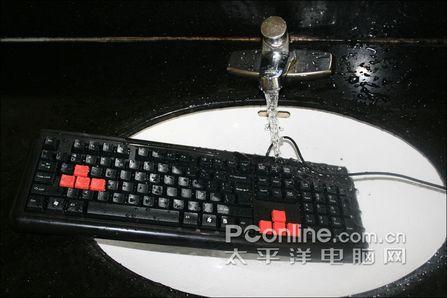

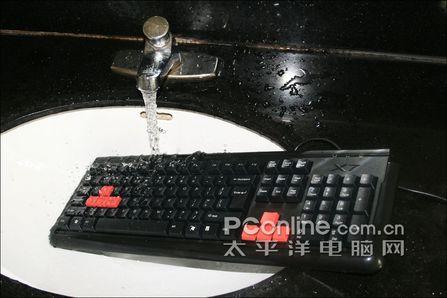

好了，完成了前戏就要上主菜了。洗手间水龙头的水残忍地直接撒落在键盘右方防水最薄弱的位置。一般来说，键盘的指示灯和一些比较特别的控制电路都设计在键盘的右上方，因此右方上是所有防水键盘的薄弱位置。因此市面上有不少防水键盘都会写明键盘右上方不得水洗的说明。

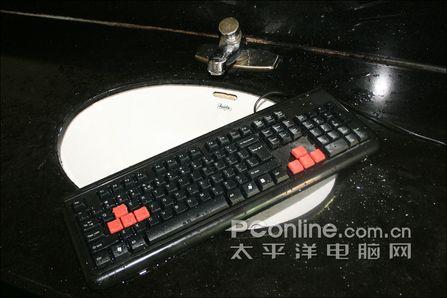

蹂躏完毕，再次看看正面。

最后补充说明一点，在测试中键盘的深水塞并没有使用。按照键盘的说明，当用深水塞闭合透气孔后防水性能会有更大的提高。

有的读者可能注意到，PS2接口似乎没有浸水。其实对电子方面有所了解的读者相信都知道，PS2接口作为与计算机主机相连的部分，如果湿水的话坏的可能不是键盘，而是整台主机。测试后笔者就进行重复的测试。在重复测试中，键盘的使用并没有受到影响，一切功能都还能正常使用。因此笔者作出结论，双飞燕网吧键盘G300通过了本次防水测试。

六、牛在哪里?键盘暴力拆解(1)

为了更好地了解这款键盘“牛”的原因，笔者决定对键盘进行拆解。在拆解前要说明的是，拆键盘是相当简单的事，但是要装上它可不是一件容易的事。不当的操作可能会导致键盘按键的实效等等。因此笔者并不建议各位读者自行拆解键盘。由于键盘的右上方电路板与键盘的上面板是用胶水粘住的，而且相当牢固，因此笔者先打开后盖。

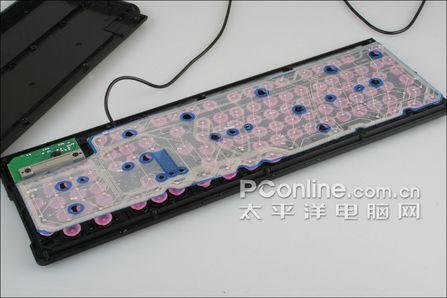

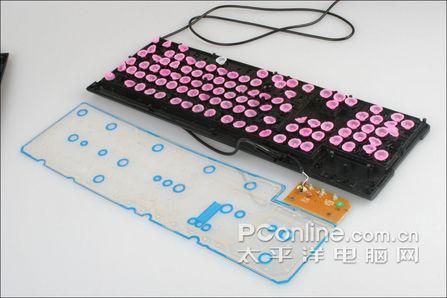

键盘内部图

这款键盘采用了封胶薄膜电路设计，其实一般来说防水性能较好的键盘都是采用这种设计。

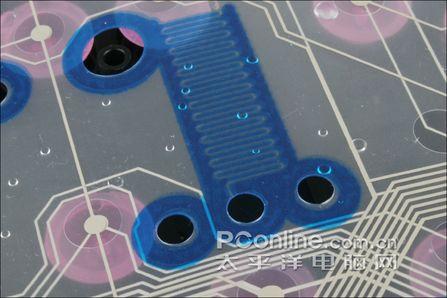

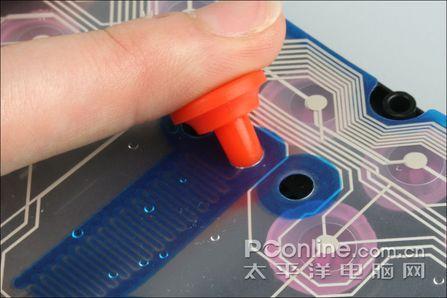

电路中的孔有的是螺丝孔，有的则是导水孔，而这些孔的部分一般来说都是进水的“高危区”。对于这些高危区，该键盘采用了特别的防水胶处理，上图蓝色的部分则是防水胶。值得注意的是其实上图中间的孔就是深水塞的位置。

封胶薄膜电路有一个“透气孔”，这是用来保证正常工作的稳定性之用的，在上图我们能够很清楚地看到。而既然是“透气”，则存在进水的可能。因此对于如水洗键盘等对防水效果要求较高的操作中，键盘的说明书也提出最好用深水塞把这个透气孔闭合。

其实键盘防水最危险的地区是指示灯的位置。这些部分的防水是最弱的，而且也不可能用其他防水元件代替。在这个位置双飞燕采用了麦拉片的设计进行完全的防水。同时该电路板更有特殊的防水处理，我们在下一页有详细解释。

七、牛在哪里?键盘暴力拆解(2)

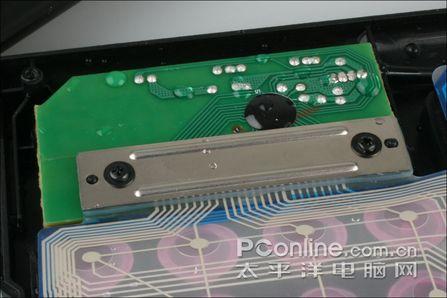

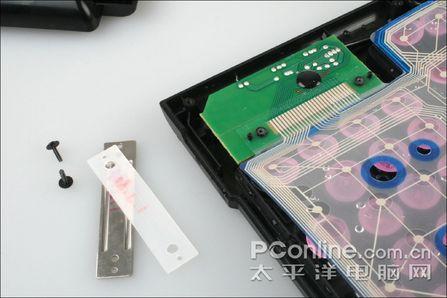

螺丝、弹性较好的铁片还有软胶，基本上能够完全实现金手指的防水。然而要实现这个“高危”部分的防水，单靠这个当然是不够的。这款键盘同时在电路板上覆盖了一层薄薄的像油漆的涂层。电路板本身经过绝缘处理。

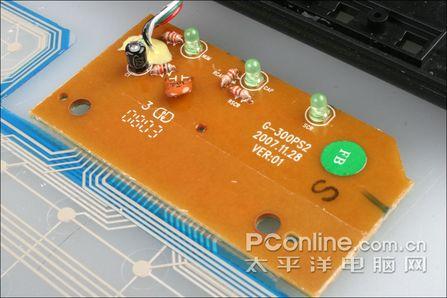

把这块电路板翻过来后，我们发现这块电路板同样经过特殊的绝缘处理，值得注意的是在指示灯的位置，灯与电路板接合得很好，这对于高等级防水来说也是相当必须的。

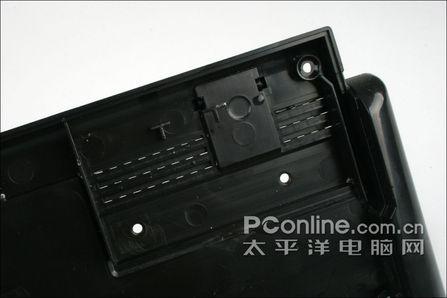

“高危”区域有专用的排水孔

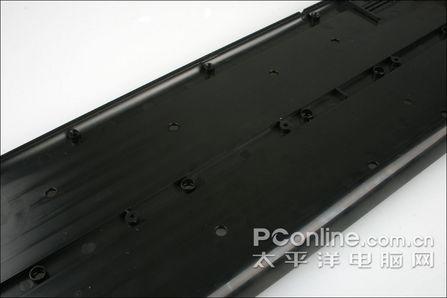

底部导水设计没让人有太大的惊喜

八、PConline评测室总结

在网吧的精品化趋势下，网吧键盘不但手感要好，要有游戏的特别优化，同时在抗暴力、防水性能上更是有相当高的要求。双飞燕G300定位于网吧键盘，从性能上看，这款键盘的软硬比较适中，七键同击不冲突。其次在防水性能上也可谓达到了一个新的高度。在内部结构上，这款键盘采用了封闭式薄膜电路设计，同时防水胶和电路板的特殊绝缘设计都做得相当周到。

然而在键盘内部导水上，笔者认为这款键盘在防水设计上的创新算是做得相当不错，然而在导水的设计上相比于笔者过往拆解的防水键盘有一点点的不足。主要是在于排水设计上。拆开外壳后我们会发现，其底部的排水设计做得比较简单，例如底部倾斜等等辅助设计都较少。拆解工作是在笔者进行防水测试后一个多小时进行的，然而我们还是能够见到键盘内部的水珠还是不少。但是封闭式薄膜电路的设计弥补了这个问题，总的来说在防水性能上还是相当不错的。
