谁是效率之王 天极网2008年首度电源横评

折翼　

2007年电源整体市场回顾：两极分化

Vista的推出让所有人相信2007年的配件市场快速膨胀的一年，几乎所有的厂商都卯足了劲准备在2007年血拼一把。然而微软给大家开了一个国际玩笑，Vista推广并不是很顺利，用户的主流操作系统还停留在XP时代，使得众多硬件厂商想借Vista大赚一笔的梦想破空，其中受影响最深的应该是那些内存厂商，这也使我们消费者受益非凡，市场主流内存容量一下子从512M跳到了2G。

尽管Vista的拉力远没有人们想象中那么强大，但Vista的到来还是很大地刺激了整个硬件市场，整个2007年的配件市场还是处于一个较为热闹的场面，而作为一台PC的动力之源，电源这一以前不是怎么关注的配件也从幕后跳到了台前，消费者开始关心自己的电源好不好、够不够用了，这点不得不说是市场的进步。

促使这一进步的原因除了传统的热点核心配件同质化严重外，很大程度是PC功耗越来越呈现出两极分化的局面，影响最深的，当属于整合主板与独立显卡之间的争斗。

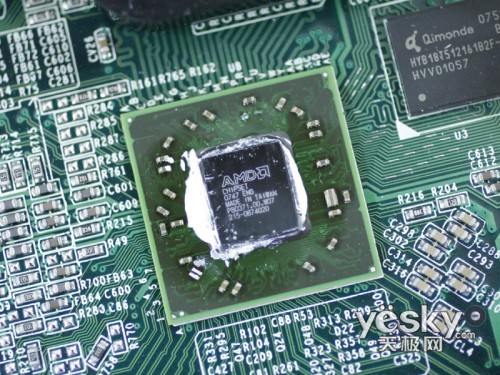

自从NVIDIA推出历史性产品——C51G之后，整合主板的性能开始得到了广泛的关注，而NVIDIA也凭借着C51G奠定了其AMD整合主板霸主的地位，但在2007年初AMD强势推出690G、并在市场迅速得到认可之后，AMD平台的整合主板之争就围绕在NVIDIA和AMD之间进行，现在竞争再一次升级，AMD最新整合芯片组780G携带着DX10和ATI Hybrid Graphics混合交火技术以及UVD，成为整合芯片史上划时代的产品，不仅打压了竞争对手NVIDIA的MCP78，而且对低端显卡也构成严重的实际威胁。

当然，要说整合主板取代低端独立显卡那自然是不可能的，AMD和NVIDIA也不可能放弃利润更为丰厚的独立显卡市场，但整合主板性能的提升也使了一部分低端用户放弃独立显卡而转投整合主板的怀抱，低端显卡市场的关注度下降许多，大多数的消费者要么购买一款整合主板，要么直接购买七、八百元以上的中高端显卡，两极分化现象非常明显。

目前显卡已经成为PC中功耗最大的配件，整合主板与中高端显卡的两极分化现象也直接导致了主机功率的两极分化情况。以往我们在卖场里听到消费者点名最高的就是300W电源、350W电源，而现在，中高端显卡用户会选择400W以上的的高功率电源，而整合平台的用户，更多是购买250W功率段的电源产品。

市场热点的转变以及消费者关注目光也使我们天极网觉得有必要进行一次400W以上高功率电源的横评，让大家清楚了解什么电源才是好的电源，什么电源才是值得推荐和购买的，于是我们在2007年年末组织了此次跨年度电源横评，我们邀请了国内外多家电源厂商参与此次横评，为了与INTEL标准和实际市场需求接轨，我们将参测电源的功率设定在400W和450W，这也是目标消费者购买最多的中高端电源功率段。

在开始此次横评之前，我们先来回顾一下2007年电源市场上有哪些关键词是值得我们关注的，对于帮助我们预测2008年的电源市场将有非常大的帮助。

关键词一：INTEL ATX12V 2.3版规范

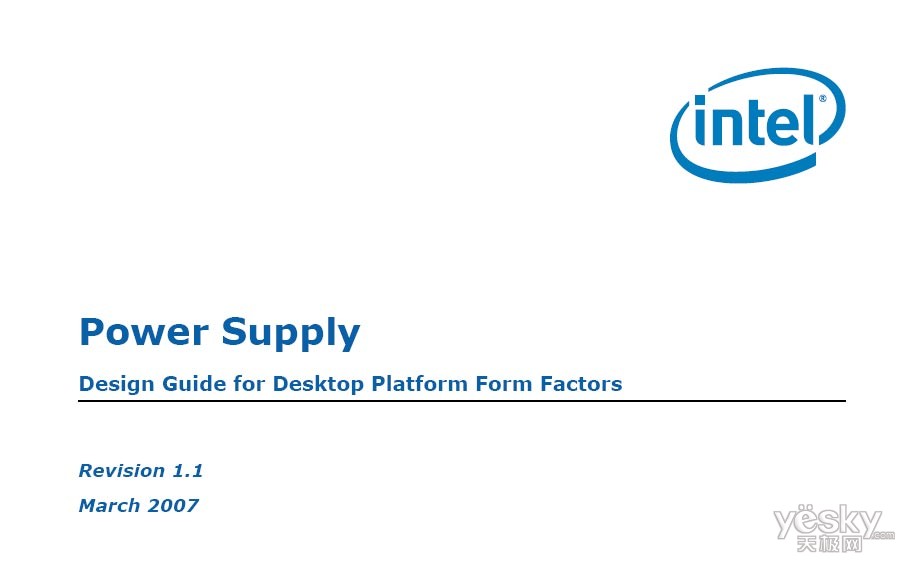

在2007年初，INTEL为了适应目前显卡功耗大幅增高，同时处理器功耗降低的现状，推出了全新一代的电源设计规范，将ATX12V、SFX12V、CFX12V、LFX12V、TFX12V统一为《桌面平台电源设计指南1.1版》，将我们熟悉的ATX 12V电源规范升级到2.3版，以适应目前硬件发展的需求。在此之后，各大电源厂商迅速跟进，在下半年里便有众多符合INTEL ATX12V 2.3版产品，厂商反应速度的加快也预示着电源市场正在一步一步走向成熟，这也是我们所喜闻乐见的。

对比2.2版，ATX 12V 2.3版规范里最主要的变化是将+12V1输出能力提升而+12V2输出能力下降，同时还首次规定了180W、220W、270W三个功率级的单路+12V的功率级。为了贴近7月20日即将实施能源之星4.0版本规范，INTEL在ATX 12V 2.3规范里重新给出了电源转换效率的推荐标准。在新的标准中，推荐一款电源不论何种状态下都可以达到80%或以上的转换效率，而且功率因数则需要大等于0.9。不难看出一款电源如果达到了INTEL ATX 12V 2.3版规范里的推荐转换效率就符合著名的80Plus认证。同时ATX12V 2.3版更加关注节能与环保，提高电能的转换效率，减少和控制对人体和环境产生危害的物质。

关键词二：80Plus

事实上，80Plus并不是2007年才出现的标准，但真正开始引起人们的广泛重视和开始走向普及的，却是在2007年，特别是INTEL将ATX12V 2.3版电源的推荐转换效率规定到80%以上、7月20日能源之星4.0发布更是干脆要求电源供应器各种负载下的转换效率均达到80%，从而喧起一场80plus风。

"80 PLUS"是由美国Ecos Consulting负责执行的一项全国性节能奖励项目，旨于鼓励制造商针对需高效电力供应的桌上型计算机与服务器，整合内部电源，使其在20%， 50% 与100%等负载点下皆能发挥至少80%以上的使用效能，减少不必要的成本消耗。海韵宣称其产品功率因数能够达到99%，功率效率超过80%，远远高过普通PC电源供应器不足70%的水准。

关键词三：单端正激

同样的，单端正激也并不是什么新东西，它是我们熟悉的PC电源里两种基本电源拓扑之一，另一个就是半桥式了。那么会什么单端正激会在2007年得到极大体现的呢？原因跟上面提到的80plus有很大的关系。半桥式均采用三极管做主开关管，而正激用MOS管；要知道三极管导通损耗，开关损耗均远大于MOS管，因此采用单端正激拓扑的电源效率一般会比80plus高一些。

除了转换效率较高以外，单端正激比半桥还有另外一个好处就是电源的功率可以做上去，一般半桥电路由于开关管的频率限制，一般只有50K，因此很难把功率提到450W以上，而且变压器体积巨大，而单端正激则可以做到1000W甚至更高，基本我们在市面上看到500W以上的电源都是正激电路，当然如果用主动PFC把电压升上去半桥也可以做到550W左右，但那样显得意义不大。

既然单端正激有这么多的好处，那为什么厂商不用呢？原因自然还是成本问题，以往大家对转换效率以及大功率电源的要求不是那么高，半桥式电源由于技术成熟、元件简单容易购买，自然受到厂商的欢迎，不过随着现在单端正激技术的成熟和成本下降，采用单端正激式电源会越来越多。但在300W以下功率段，则仍将是半桥式电源的天下。

关键词四：同步整流

虽然使用了单端正激拓扑，但对于我们低功率的电源要达到80plus还是比较困难，原因之一就是在20%轻载下电源的自耗太大，很难把效率升上去，于是同步整流技术也开始在PC开关电源里得到应用了。说到同步整流，我们知道对于开关电源，在次级必要有一个整流输出的过程。作为整流电路的主要元件，通常用的是整流二极管（利用它的单向导电特性），它可以理解为一种被动式器件：只要有足够的正向电压它就开通，而不需要另外的控制电路。但其导通压降较高，快恢复二极管（FRD）或超快恢复二极管（SRD）可达1.0～1.2V，即使采用低压降的肖特二极管（SBD），也会产生大约0.6V的压降。这个压降完全是做的无用功，并且整流二极管是一种固定压降的器件，举个例子：如有一个管的压降为0.7V，其整流为12V时它的前端要等效12.7V电压，损耗占0.7/12.7=5.5%，而当其为3.3V整流时，损耗的为0.7/4=17.5%，可见此类器件在低压大电流的工作环境下其他损耗是何等的惊人。这就是导致电源效率降低，损耗产生的热能导致整流管进而开关电源的温度上升、机箱温度上升——有时系统运行不稳定、电脑硬件使用寿命急剧缩短都是拜这个高温所赐。

为了解决这些问题，工程师们开始寻找更好的整流方式、整流器件。因此同步整流技术和通台电阻极低的专用功率MOSFET走上了开关电源技术发展的历史舞台。作为取代整流二极管以降低整流耗损的一种新器件，功率MOSFET属于电压控制型器件，它在导通时的伏安特性呈线性关系。因为用功率MOSFET做整流器时，要求栅极电压必须与被整流的相位保持同步才能完成整流的功能，故称为同步整流。它可以理解为一种主动式器件，必须要在其控制极（栅极）有一定电压才能允许电流通过，这种复杂的控制要求得到的回报就是极小的电流损耗，可以大大节省电能，尤其对于轻载工作意义更加重大。

电源的测试与其他配件的测试不同，无法简单地用软件表现电源的好坏。有些硬件玩家和媒体喜欢用OCCT这一软件来测试电源，但OCCT有其自身的局限性，加上BIOS读取电压值的误差，使得OCCT的测试结果仅有参考价值，但不具真实性与权威性。想要真正反映电源的性能与质量，只有通过专业的电源测试设备得出的结果才具有权威性。此次电源横评我们得到长城计算机深圳股份有限公司的支持，提供专业的Chroma 8000电源供应器自动测试系统给我们做测试用，在此特别感谢提供测试设备的长城电源公司。

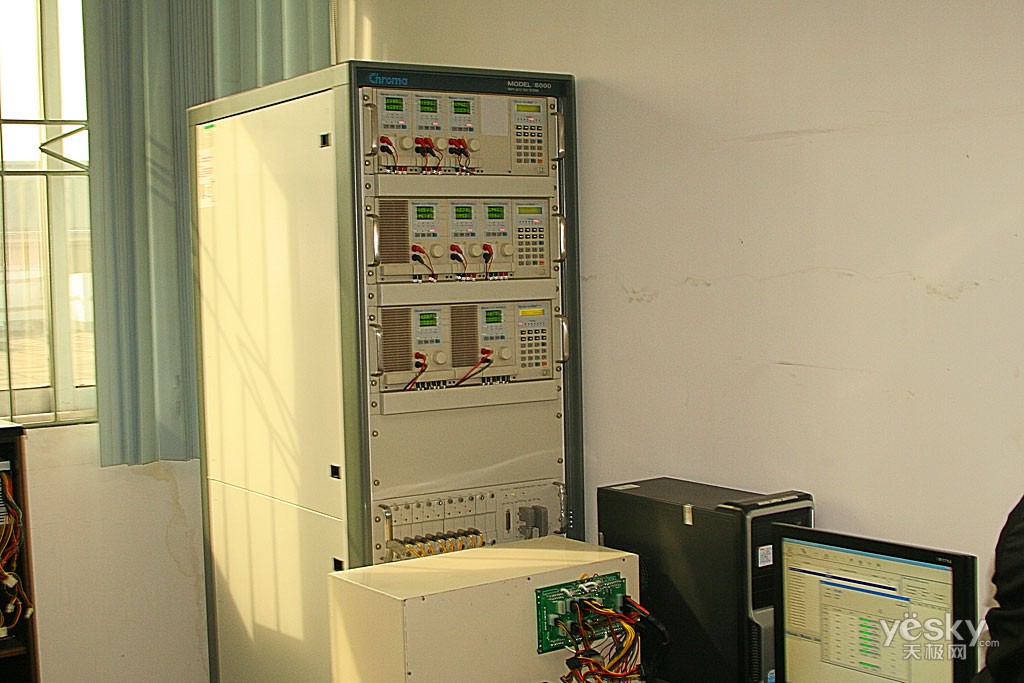

Chroma 8000是一台专业的电源供应器自动测试系统，内建56组测试项目，提供众多变化的硬件选择，如可程控交流/直流电源供应器，电子负载，数位电表，示波器，时序/杂讯分析仪和短路及过电压保护测试器。比常用的Chroma 6000测试系统提供更多的测试项目和更精确的测试结果，是目前最先进的电源综合测试设备。高性能的测试设备代价也是高昂的，一台Chroma 8000的售价近百万，因此采用Chroma 8000测试得到的结果自然是目前所有电源测试里最精确和权威的。

为了使读者能更直观地对比各款电源的差异，我们分了400W和450W两个组。其中有几款电源的额定功率并不是标准的400W或者450W，但为了方便对比，我们也将其归入到这两个组中，并以统一的测试标准进行测试，尽可能真实地反映各款电源的实际情况。

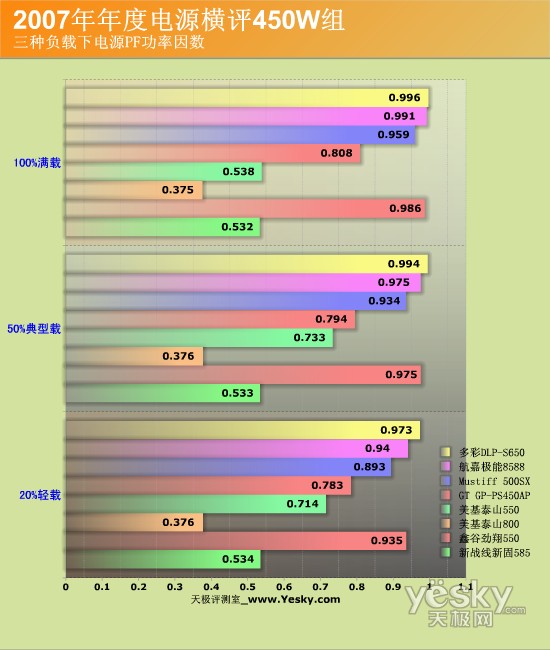

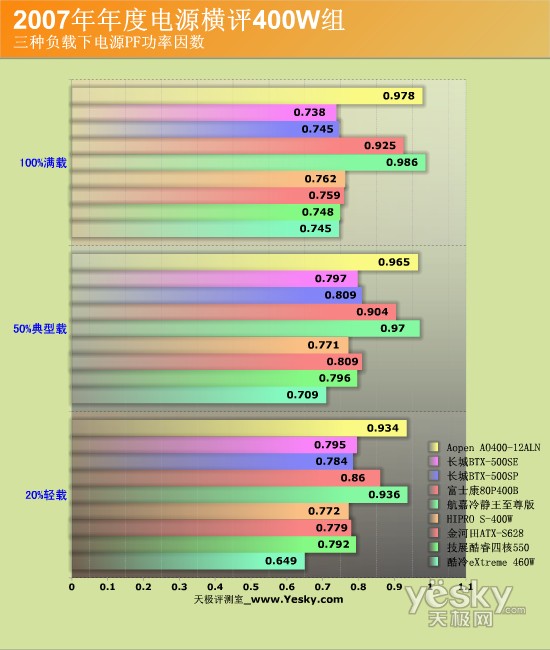

测试的项目包括消费者最关心的三种负载（100%满载，50%典型载，20%轻载）下电源的各路电压输出指数、PF功率因数字以及电源的整体转换效率；还测试了电网跌落、综合调整率和纹波、节能5VSB等几十项与电源有关的测试项目，但限于篇幅以及读者的理解范围，我们将不一一列举，只针对三种负载下电源的转换效率和功率因数、节能5VSB效率这些项目做成对比柱状图，以便消费者一目了然、清楚每款电源的实际情况。

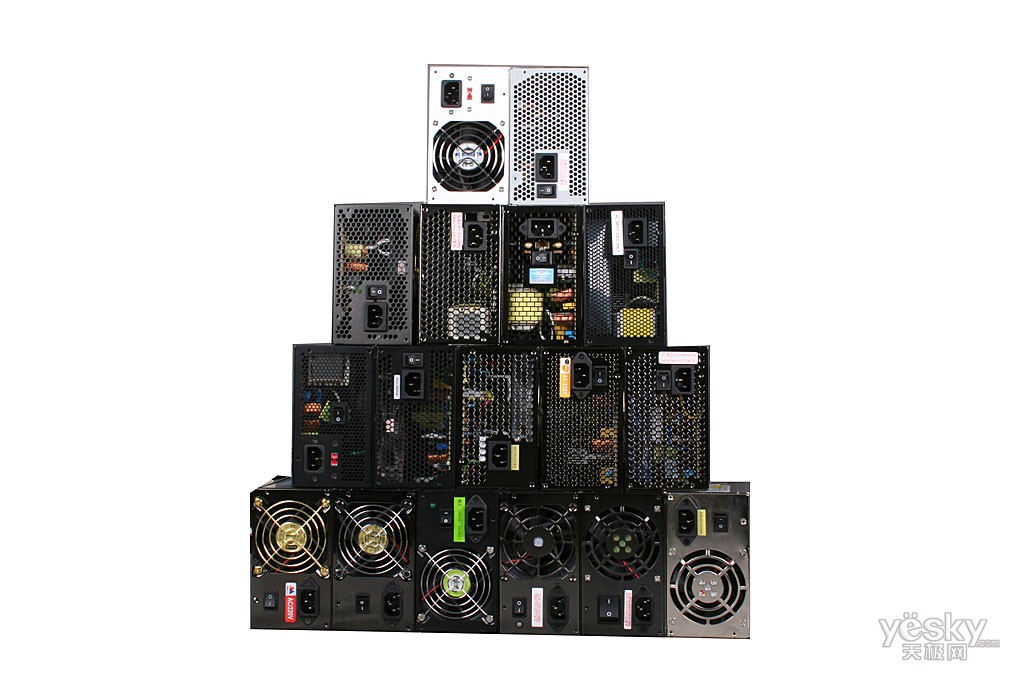

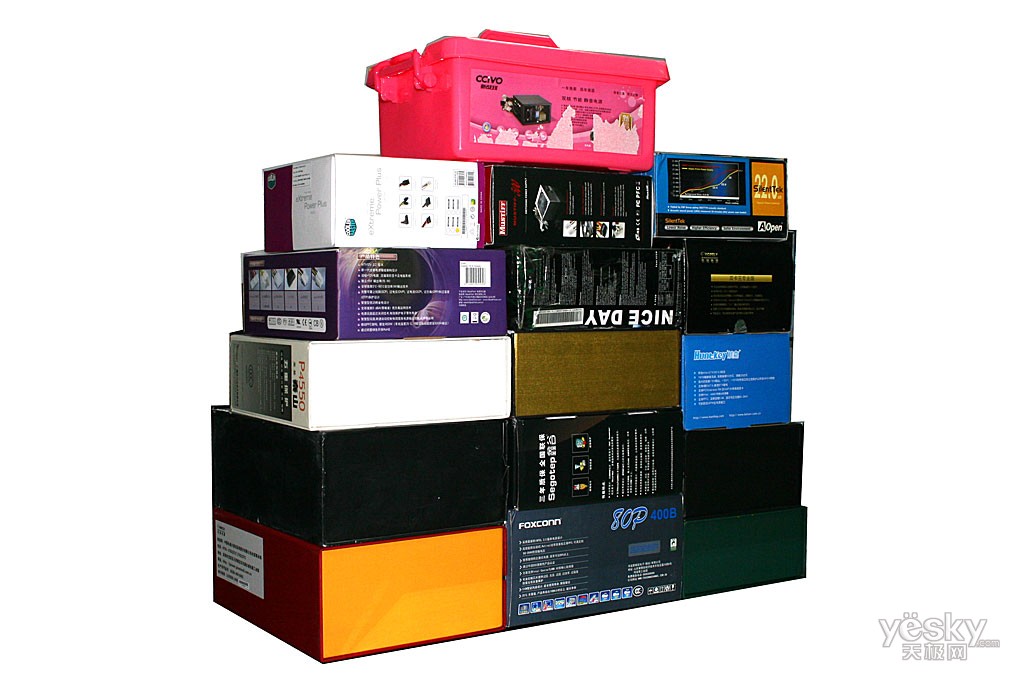

此次电源横评我们天极网共收到Aopen、长城、多彩、富士康、航嘉、HIPRO、金河田、技展、酷冷至尊、Mustiff、GT、美基、鑫谷、新战线14个品牌共计17款电源产品，虽然产品不多，但基本涵盖了市面上的所有主流品牌，电源版本从2.0到2.2、2.3均有对应产品，因此测试成绩非常具有实际参考意义，特别是对于准备购买高端单卡系统的朋友具有很强的指导性，消费者如果想详细了解此次横评各款产品的基本情况以及测试成绩，请接着往下看：

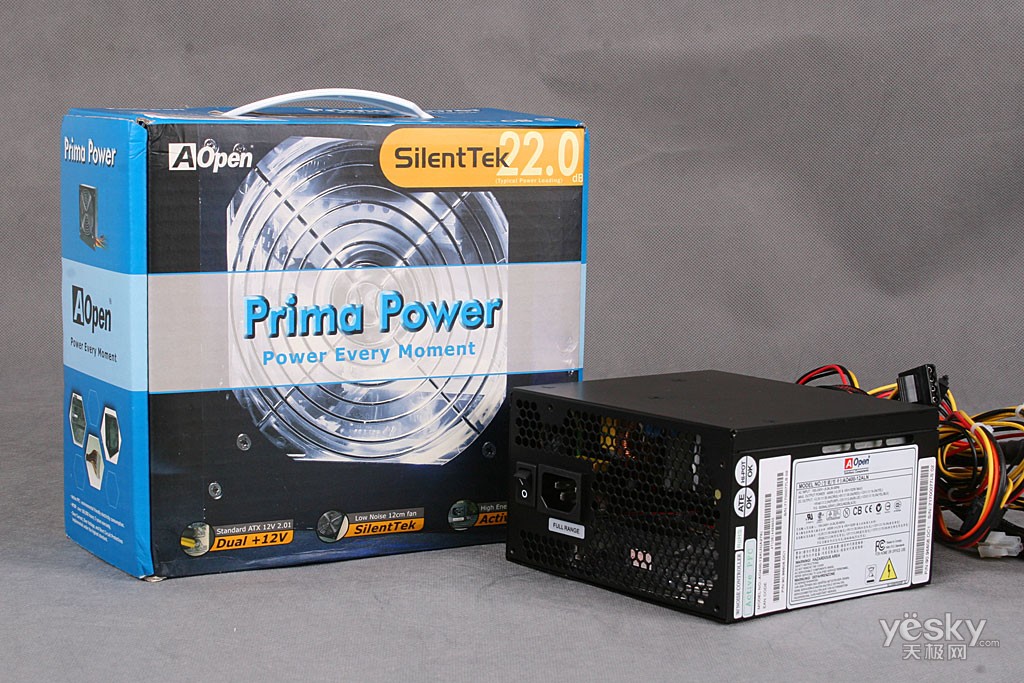

此次电源横评我们收到了台湾著名小型机供应商、外设厂商Aopen建碁送测的一款AO400-12ALN，这是目前Aopen国内销售的主力产品之一，额定功率为400W，市场零售价为420元，质保期为3年。

AOpen AO400-12ALN的铭牌还是典型的台系风格，并没有我们熟悉的额定输出功率等字眼，而是根据台湾的习惯标示出“最大功率”，不过需要注意的是这个“最大功率”跟大家平时接触的最大功率是两回事，台系电源把额定输出的最大功率值标示为最大功率，因此400W就是其额定功率了，其他各路电压输出电流等参数都有明确标示，而且我们还看到这款电源通过了包括我国强制3C认证等各项指标。

散热方面这款电源还是采用了目前主流的12cm大风车散热，这种散热方式除了帮电源散热外还能帮助CPU附近的主板散热，一举两得，不过线材没有使用蛇皮线包扎，较为遗憾。

电源的内部非常清爽，采用的较为先进的主动PFC+单端正激电路，因此元件看起来较少，但用料扎实饱满，还是非常不错的。

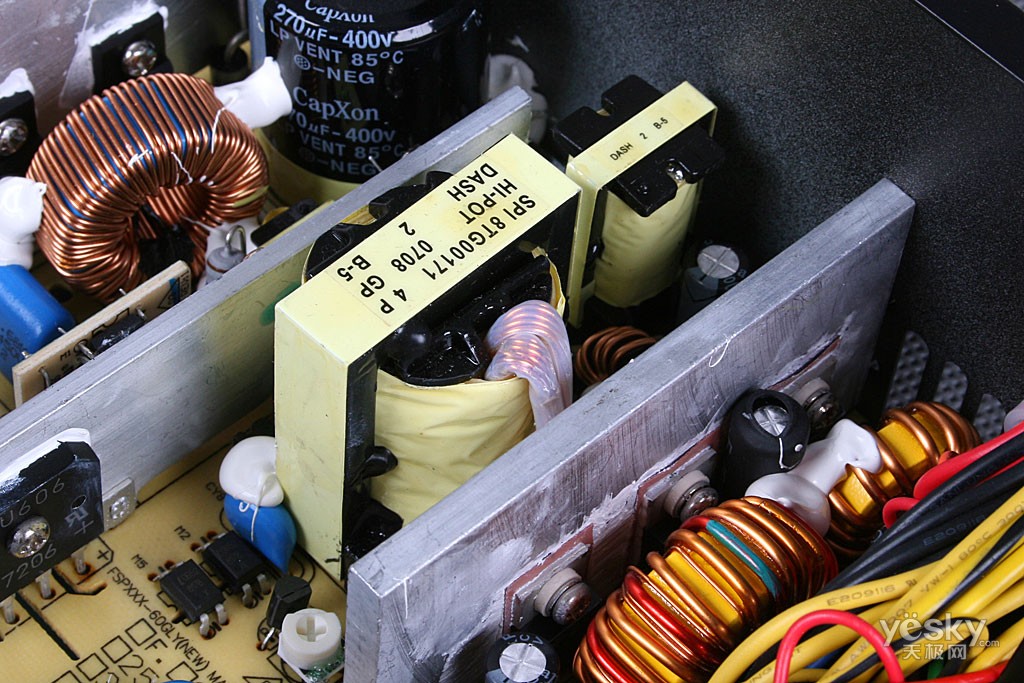

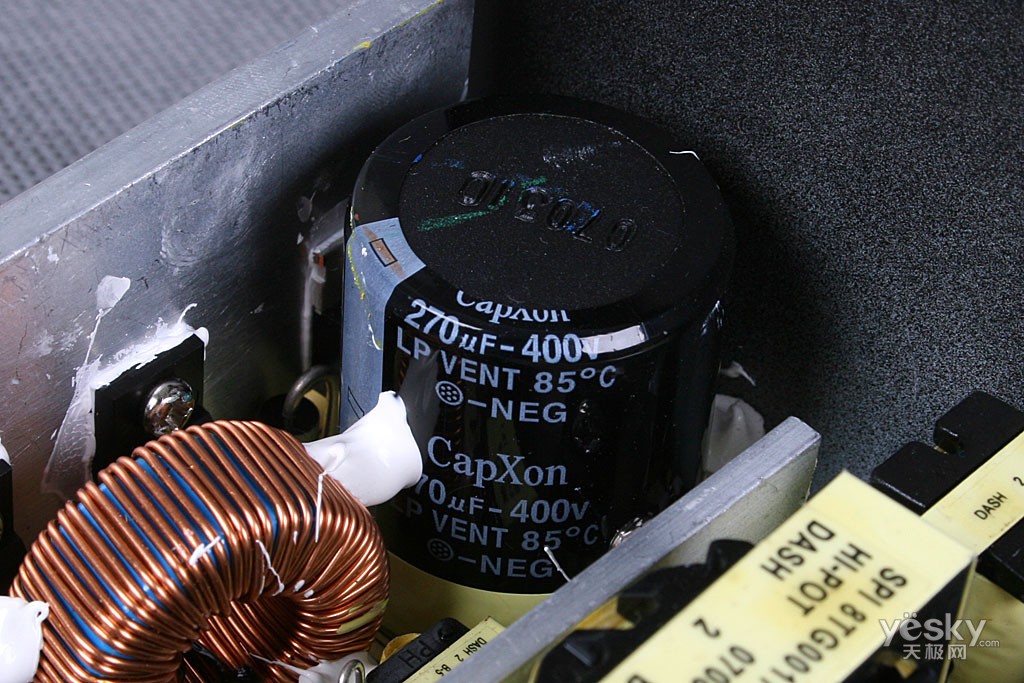

电源采用的是两级式EMI设计，高压滤波电容采用的是单颗CapXon 270uF 400V，很明显主动PFC进行了升压。变压器部分我们从这个角度仅能看到主动变压器和待机变压器，原因是采用单端正激电路的驱动变压器可以做得很小，而且通常放在高压滤波电容旁边。输出滤波电路中规中矩。

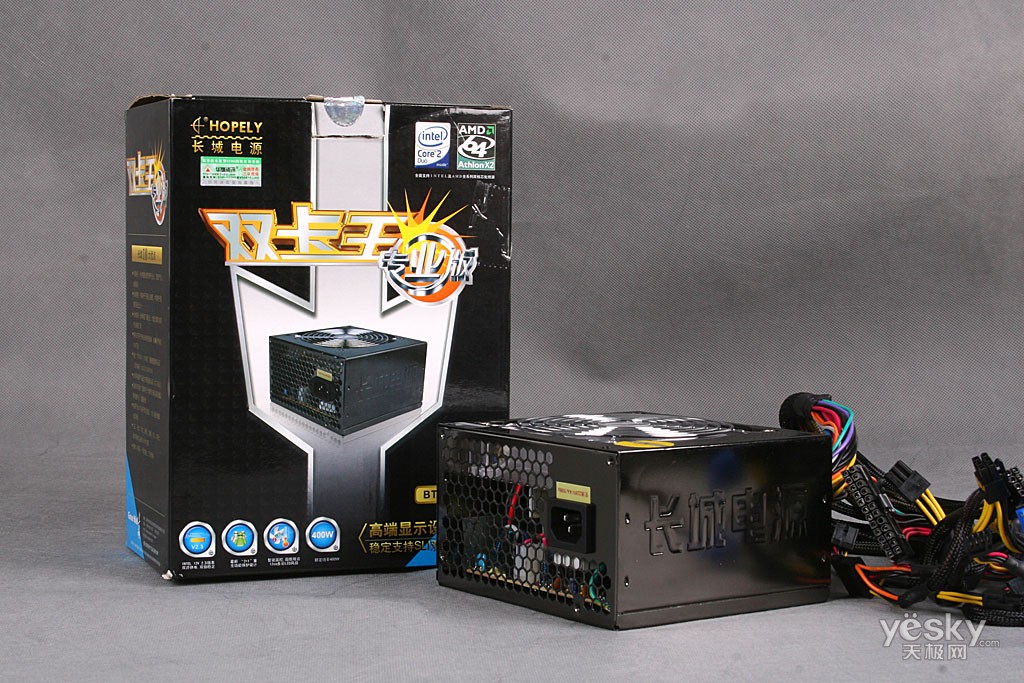

长城双卡王专业版BTX-500SE是长城在07年10月份推出的一款最新的2.3版电源产品，额定功率为400W，这一功率刚好是中高端消费者的首选电源功率位，而长城多年来的用户口碑为其形成了良好的销售拉力，在市场上卖得非常火暴，当然除了品牌之外，仅仅408元的报价在同类产品中也是较低的，这款电源同样享受3年质保服务。

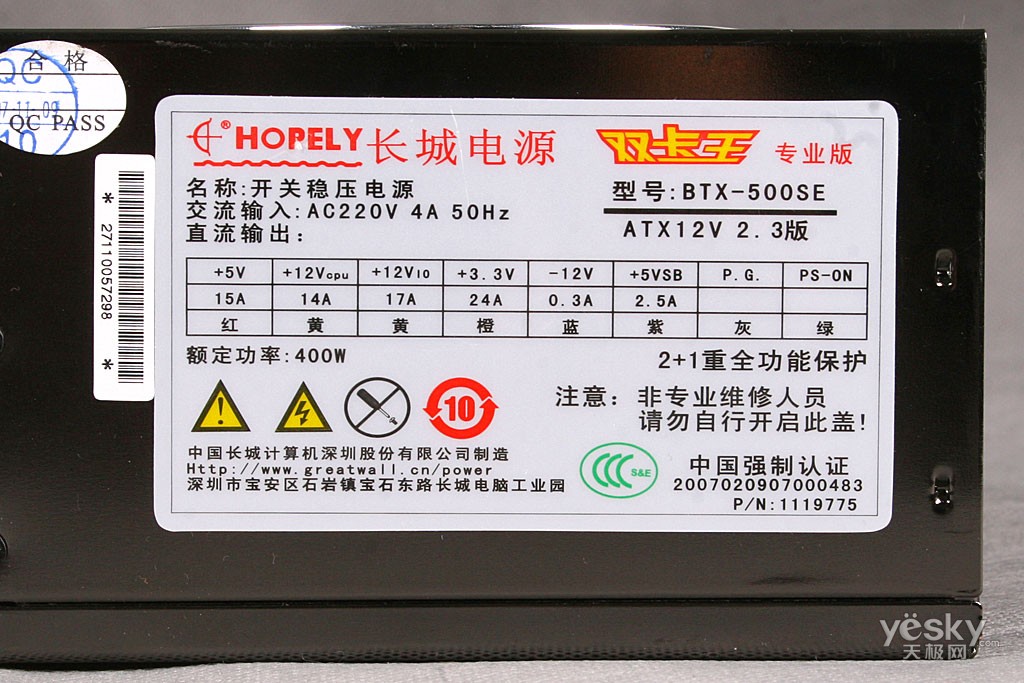

铭牌是消费者了解一款电源最重要的手段，长城BTX-500SE的铭牌做得相当不错。除了电源版本、额定功率和国家强制3C认证号等信息还标示出各路电压输出，消费者可以一目了然。

长城BTX-500SE配置的12CM智能型转速调节功能静音风扇，并在四个顶角处配有炫彩LED。测温装置整合于内置散热片附近，风扇转速时时调节。正常工作时，噪音控制在23分贝左右，也就是0.5米距离外，可忽略不计了，效果非常出色。线材全部采用了黑色蛇皮线包扎，方便用户整理。

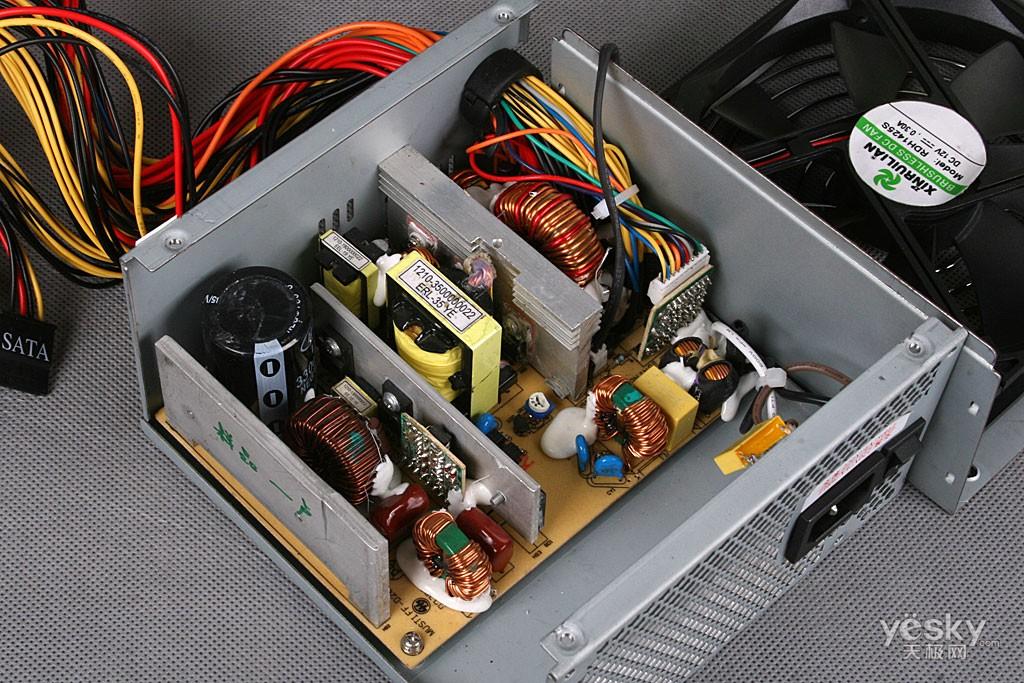

长城BTX-500SE电源的内部依旧是我们熟悉的三区域设计，由两块7型散热片将三个区域分隔开，内部的做工用料依旧延续了长城一向的扎实风格，虽不花俏，但相当实用。

长城BTX-500SE采用的是被动式PFC+单端正激电路，因此整个电源布局看起来跟传统的半桥式电路略有一些不同。电源采用两级EMI电路设计，此外我们还看到电源线上采用了磁环设计，能够减少电磁波的产生和干扰。被动PFC块头虽然不大，但分量很足，应付400W绰绰有余。而高压滤波电容采用了两颗1000uF 200V的大电容，用料充足。三变压器设计，一般单端正激电路的电源的驱动变压器只要黄豆那么大就够了，但长城用的还是较大的变压器，低压输出滤波电路做得较为普通。

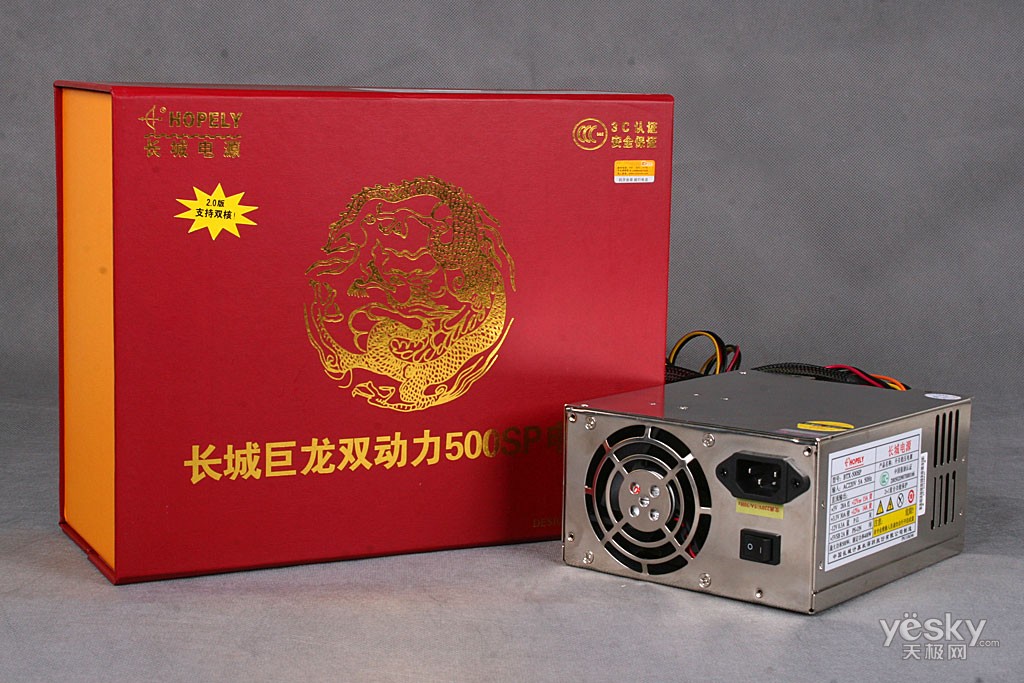

此次电源横评我们收到了国内老牌一线电源厂商长城送测的两款产品，除了前面介绍的BTX-500SE外，还有这款针对服务器推出的巨龙双动力500SP，额定功率为400W，目前报价为458元，享受由长城提供的3年免费质保服务。

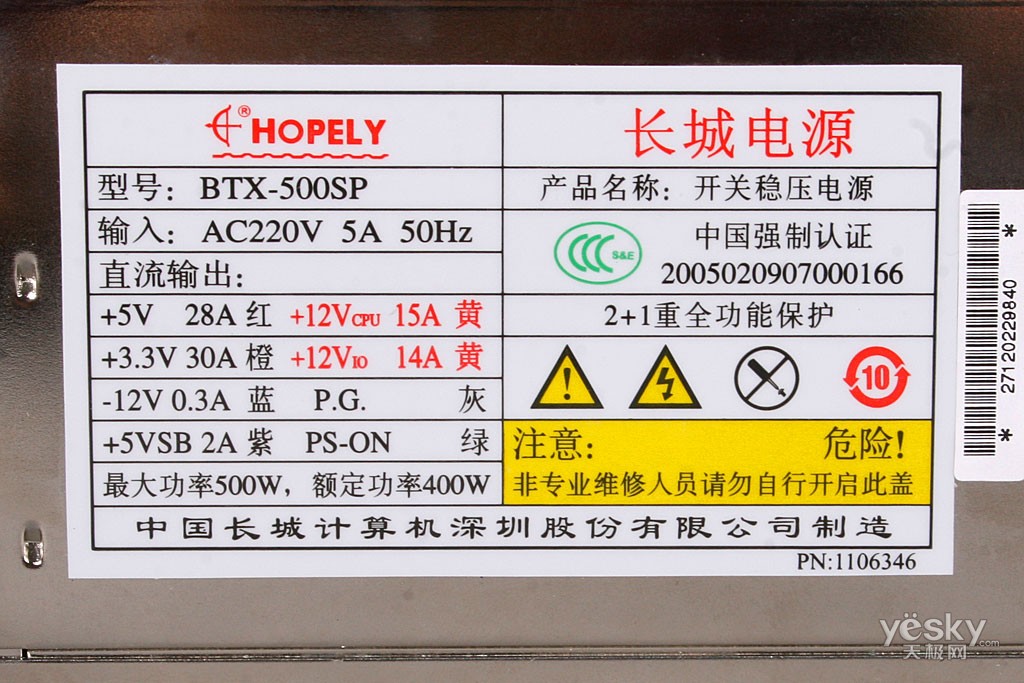

铭牌方面长城作为国内最老牌的电源厂商，在这方面一向非常重视，从下图我们可以清楚的看出500SP的各项性能，以及国家强制3C认证号等产品，这点值得称道。

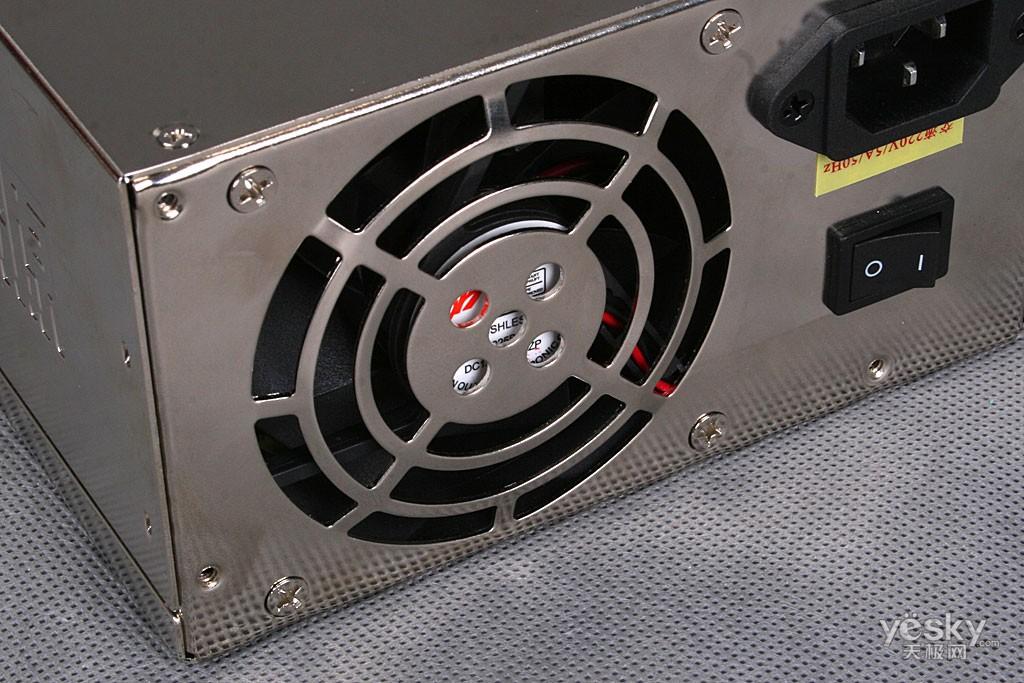

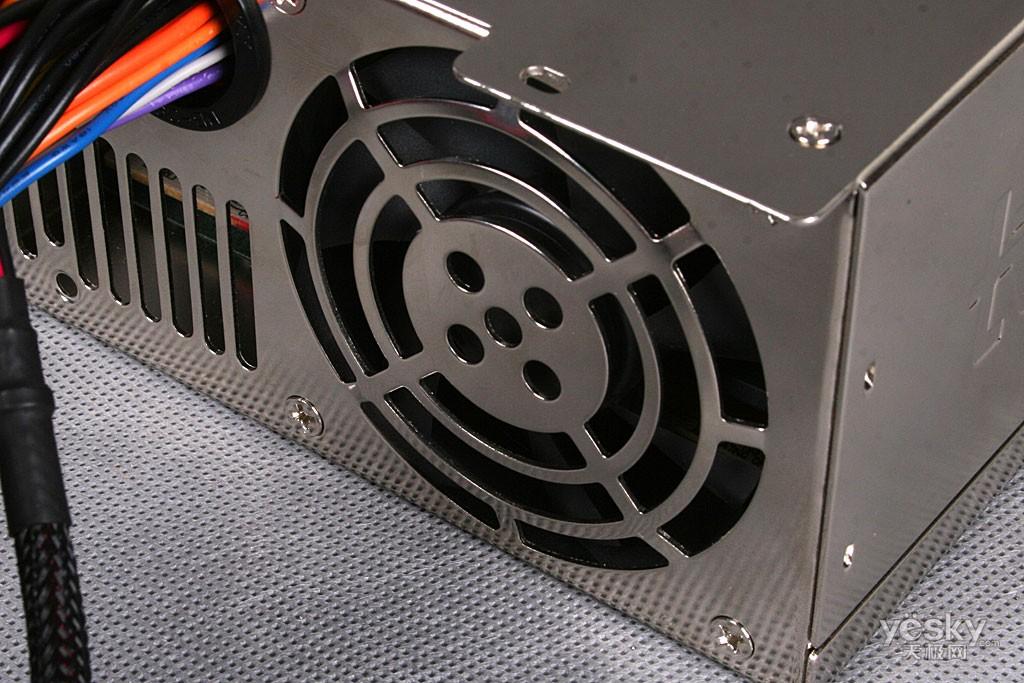

由于针对小型服务器用户，因此在500SP这款电源上我们并没有看到常见的大风车式散热，而是采用了两个8cm风扇贯通式散热，从散热效率来说这种散热方式无疑是最有效的，但噪音也是难免的了。

一直以来，长城电源给人的感觉就是稳重扎实，这款500SP作为其针对小型服务器的产品，做工用料自然不会马虎，从拆开外壳后内部密密麻麻的用料可见一斑！

因为是一款实用型的400W电源，因此长城500SP还是采用了传统成熟的被动式PFC+半桥电路设计，一、二级EMI电路也是相当完整，而且动用了两颗1000uF 200V的高压滤波电容，这样的配置足够应付450W甚至500W的需要，而长城500SP却仅仅是一款400W的电源，由此可见长城用料的扎实。电源还是采用了一线排开的三变压器设计，低压输出滤波电路也是做得相当不错。

在机箱电源界，富士康一直是一线品牌，但以前大家基本仅限于对富士康机箱的认识，随着富士康在去年推出的冰静系列电源之后，这一情况将会得到改变。此次横评富士康也送来了一款400W的产品——80P400B，这是一款由世界第一电源大厂台达电子代工的产品，售价为460元，质保期为3年。

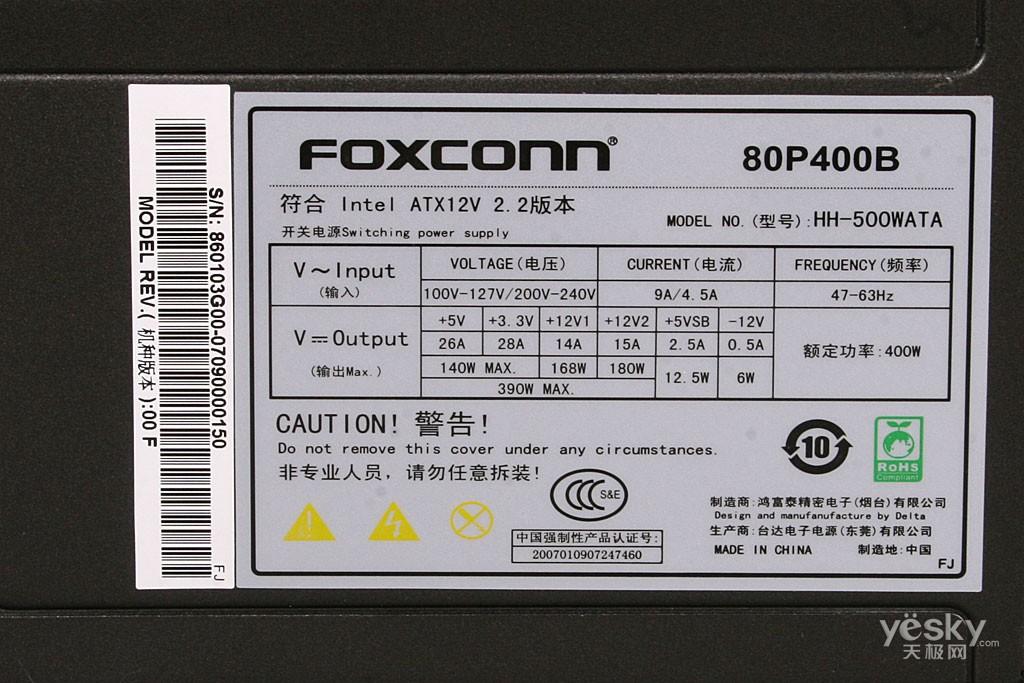

一般来说，对于代工厂的信息，厂商大多会遮遮掩掩，像富士康这样敢直接打上代工厂信息的厂商还真的不多，不过也可能是富士康对DELTA台达的品质有信心吧，的确从全球电源出货量来看，第一名DELTA台达要领先第二名光宝LITEON很多，由此可见台达的非凡实力。那这款富士康80P400B能有什么表现呢？请大家往下看。

富士康80P400B电源采用主动式PFC的功率因素校正，可满足90-264V的宽幅电压。电源的额定功率400W峰值功率450W，双12V输出，+3.3V输出电流28A可充分满足硬件的各种苛刻需求。在认证方面这款电源通过了国家强制3C认证和严格的欧盟RoHS规范，保证电源从生产到使用过程中不会对环境和人体造成伤害，符合当今社会的环保要求。

散热方面富士康80P 400B使用了低转速的12cm大风扇对电源进行散热，除了保证电源的低温外还能帮助CPU以及附近主板散热，是目前电源散热的主流方案。电源的线材全部采用了黑色的蛇皮网包扎，方便用户整理。

富士康80P400B采用的主动式PFC加单端正激电路，因此电源内部看起来较为清爽，各元件错落有致，非常好认。

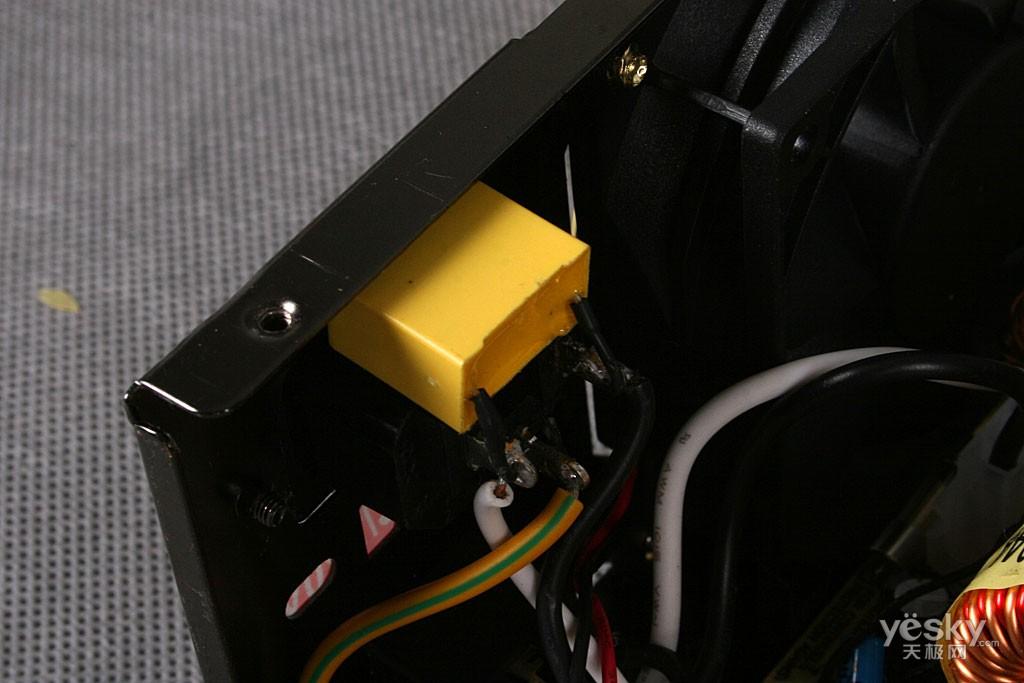

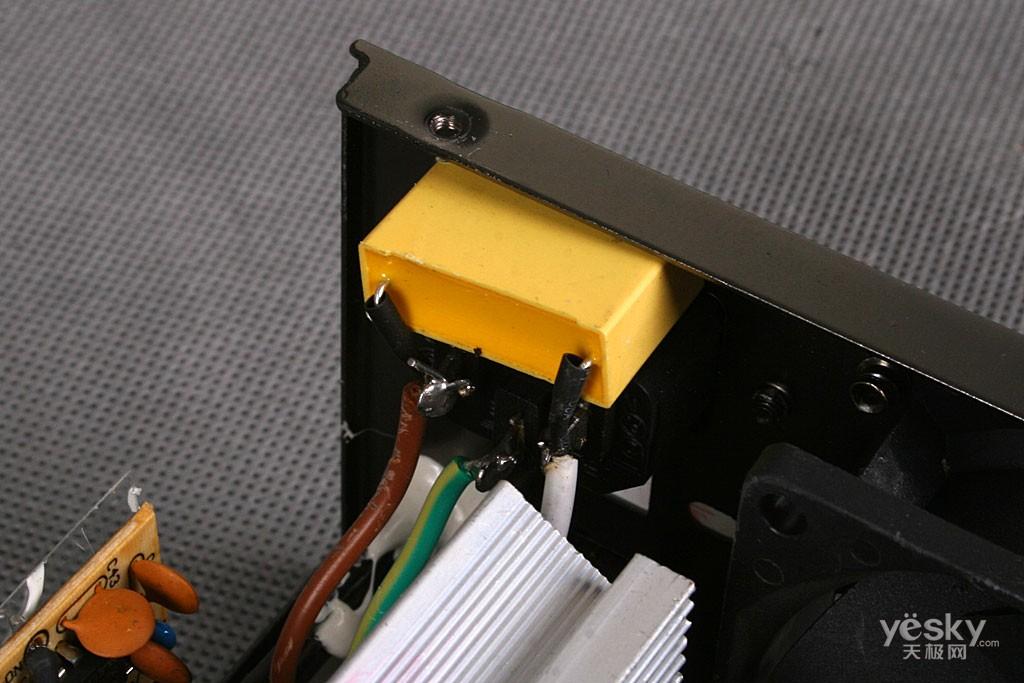

电源采用两级EMI电路，其中一级EMI电路的两个CBB电容连接到市电接入处，其他电路则放置到了电源的主PCB板上，用料完整。主动PFC电路设计，高压滤波电容为SAMXON出品的270uF 450V，可见主动PFC电路进行了升压处理。三变压器设计，黄豆大小的那个是驱动变压器，旁边4个光藕一字排开，光藕数量也是判定电源拓型的重要方法，一般半桥式电源仅有一个光藕。低压输出滤波电路做得非常不错，用料很足，但略显凌乱。

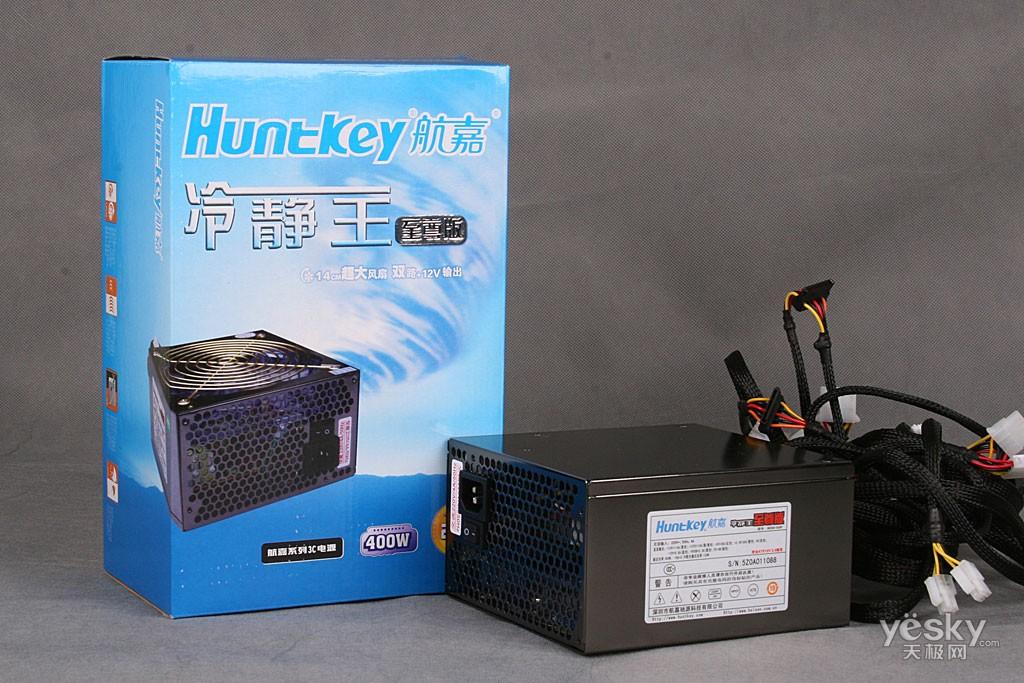

在DIY电源市场，有一个品牌是一定不会被大家忽略的，那就航嘉，特别是其冷静王系列产品可以说创造了电源历史上的一个奇迹，对市场的影响力丝毫不亚于同属经典的长城300P4，而此次电源横评航嘉也为我们送来了两款产品，其中一款就是我们熟悉的冷静王系列的老大——冷静王至尊版，额定功率为400W，目前售价430元，免费保修3年。

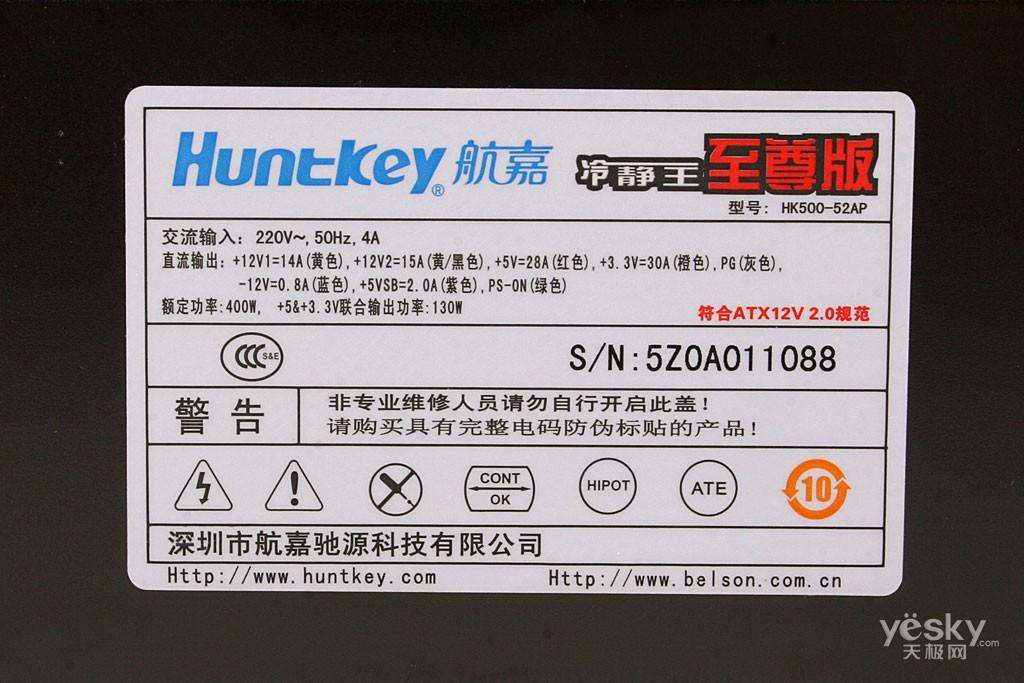

电源铭牌一览：航嘉冷静王至尊版采用双路+12V输出设计，对应CPU/IO电流为14A和15A，+5V输出电流28A，+3.3V输出电流30A，符合Intel ATX12V 2.0规范，版本略显老旧，但输出能力还是非常强悍的。

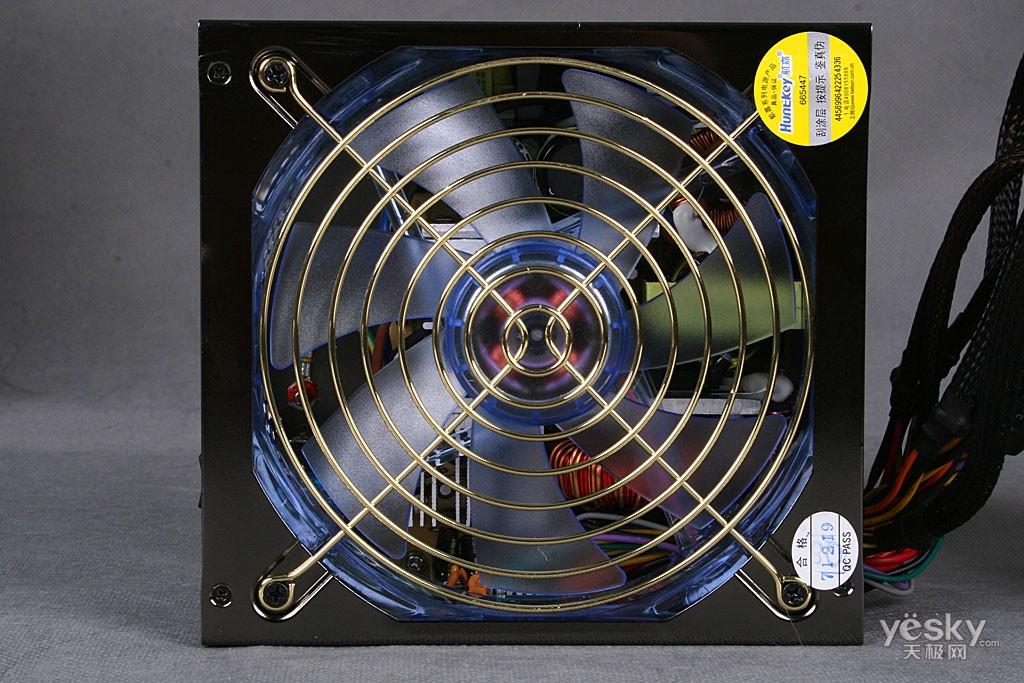

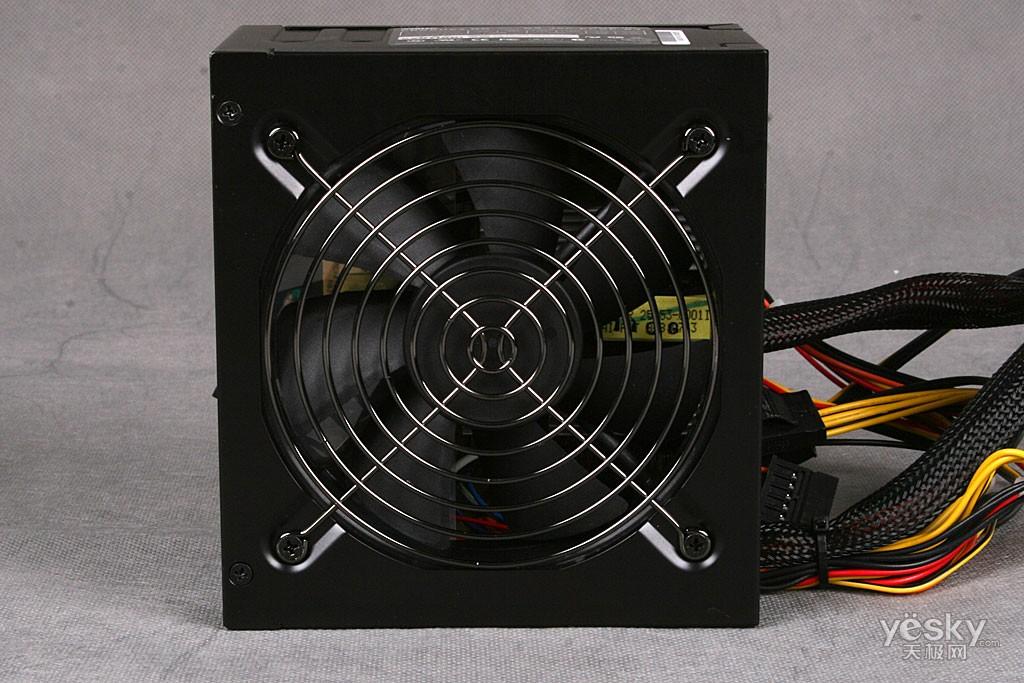

既然称为至尊版，这款电源自然有其出彩的地方，电源采用了夸张的14cm风扇散热，自然比其他冷静王产品要更为“冷静”一些，要不怎么称为老大。电源线材非常丰富，而且均采用黑色蛇皮网包扎，显得多而不乱。

航嘉冷静王至尊版的PCB显得略小一些，因此左边空出一片地方，更加方便散热，电源采用的是主动PFC加传统的半桥电路，设计较为普通，但做工用料非常不错。

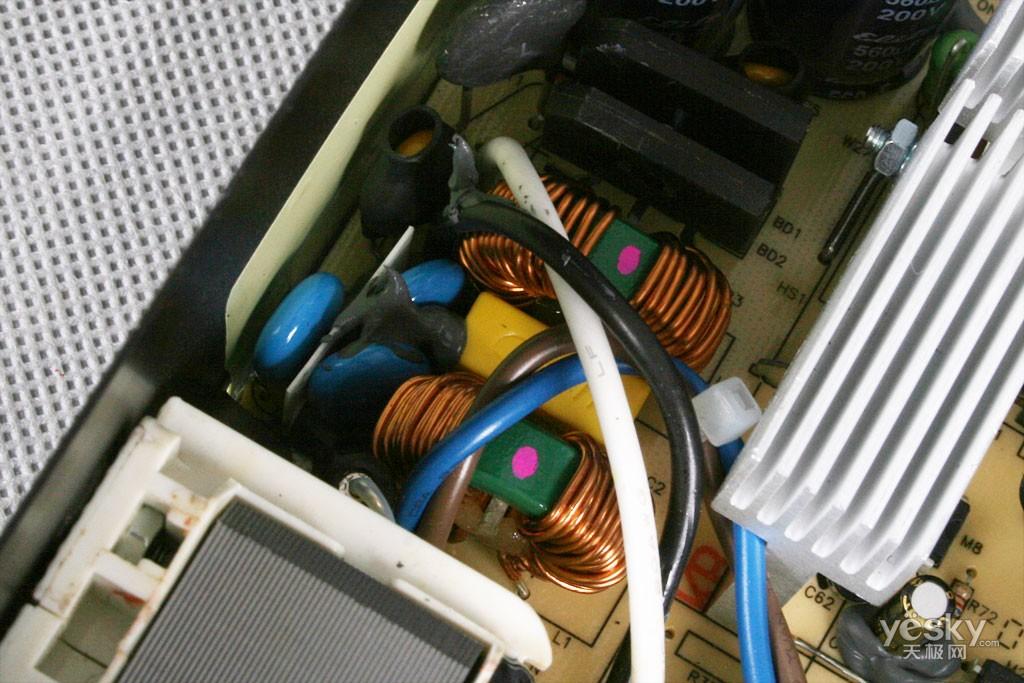

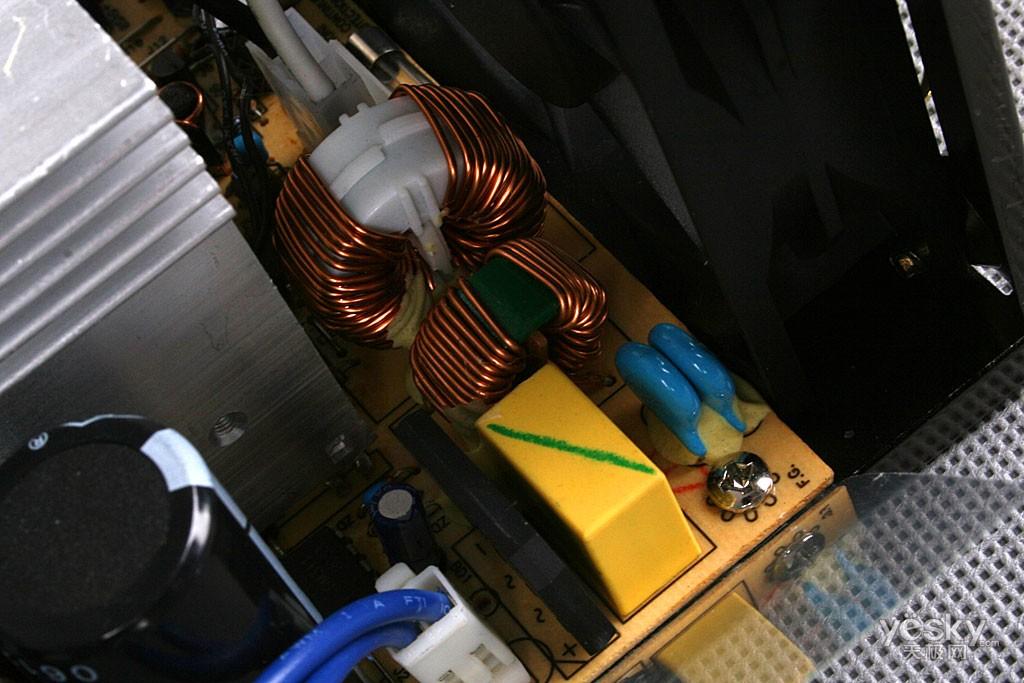

电源采用了两级EMI电路设计，差模滤波电容、差模滤波电感、共模滤波电容、共模滤波电感等元件一应俱全，非常完整。主动式PFC设计，不过采用的是两颗220V 680uF的高压滤波电容，等效与一颗340uF 440V的大电容。半桥电路经典的直线三变压器设计，主变压器块头巨大，应付400W非常轻松，低压滤波电容也做得不错，各元件都非常完整。

说起HIPRO可能有些读者会感到陌生，HIPRO是台湾群光集团的关系企业，中文名为高效，是世界前五大电源OEM大厂之一，为HP、IBM、DELL等世界大牌整机厂家提供高端产品所用电源，其电源产品因转换效率高、输出稳定、静音而驰名。一直以来HIPRO的产品多用于OEM市场，在DIY零售市场非常少见，这也是大家对其感觉陌生的原因。但在拆机市场，HIPRO名气可是相当大，经常在二手市场淘金的朋友都会对HIPRO有所了解。不过我们此次横评收到的是一款正规的行货产品，此次将HIPRO电源推向零售市场的是深圳市全盈电脑设备有限公司，旗下的NICEDAY高效电源与HIPRO属同一品牌，是台湾HIPRO电源在中国唯一一家使用的品牌电源。

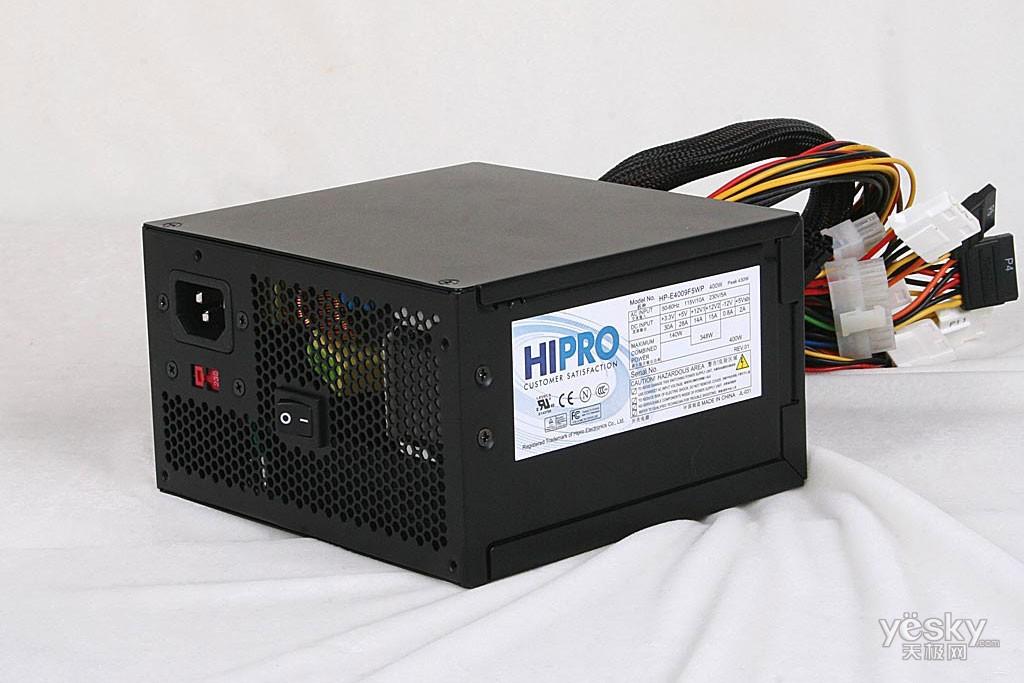

此次我们收到的电源型号是HIPRO S-400W，额定功率为400W，售价为399元，还不到1W/1元，提供三年质保服务。

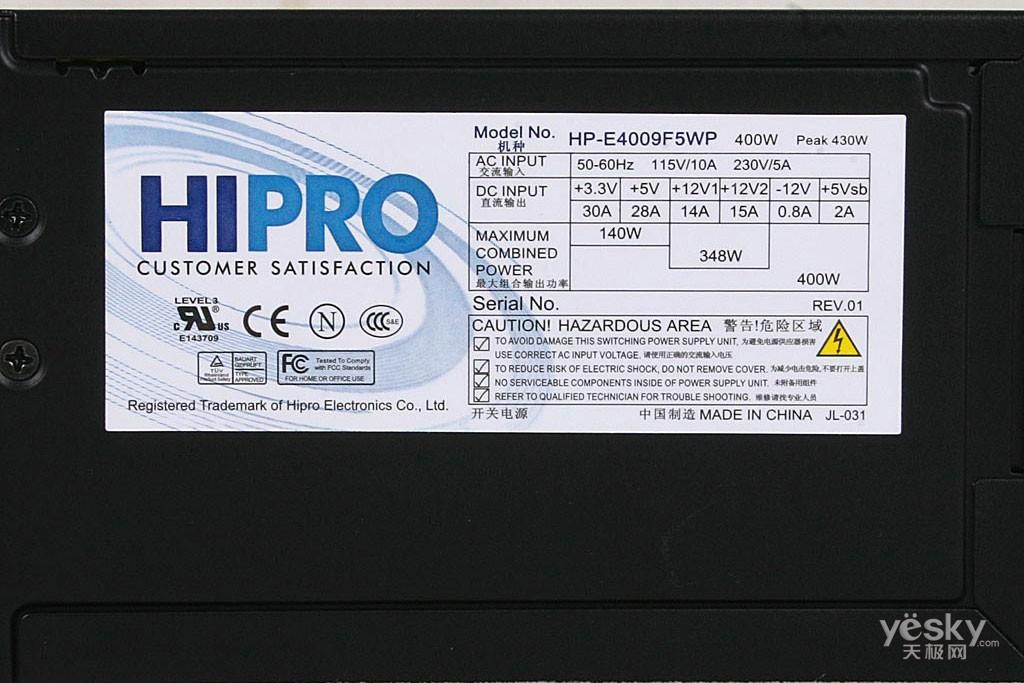

电源的额定功率为400W，峰值功率为430W，采用双路12V输出，各路电压输出指标都非常完整，但是电源的版本没有注明，我们根据电源的各路负载分布推断出电源的版本为2.0。

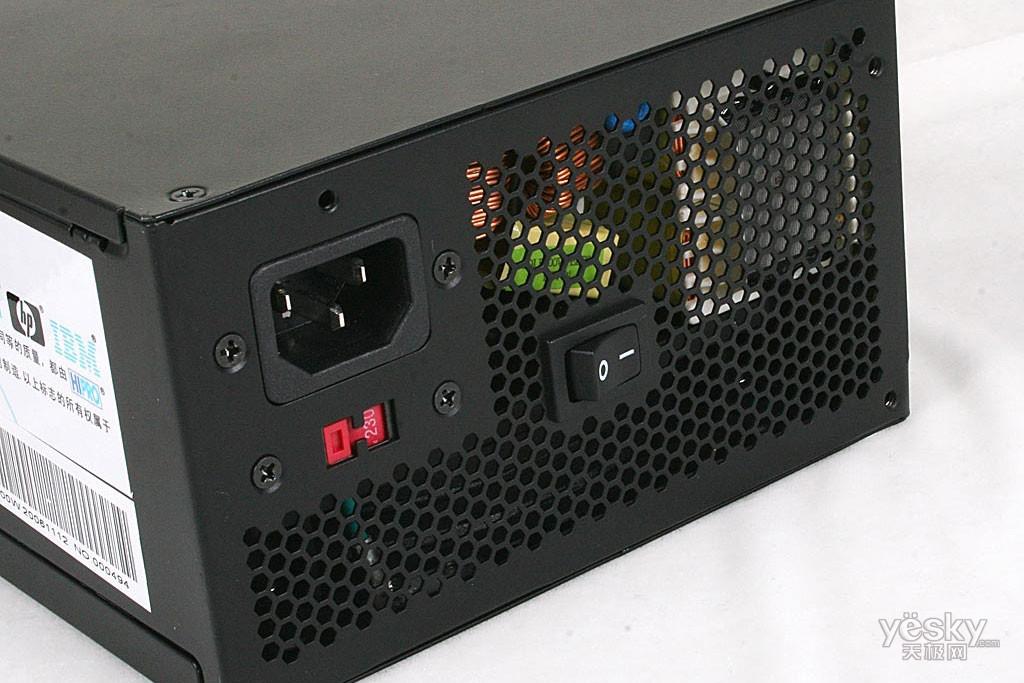

散热方面电源还是采用了主流的12cm大风扇对电源进行散热，并为其配备了温控系统，可以根据电源负载对风扇转速进行调整，而且12cm大风扇除了保证电源的低温外还能帮助CPU以及附近主板散热，一举两得。

台系电源厂一般都有自己的研发设计理念，HIPRO自然在电源设计上也有自己的理解。从图片上我们可以看到电源的设计非常有新意，用料做工都非常饱满。

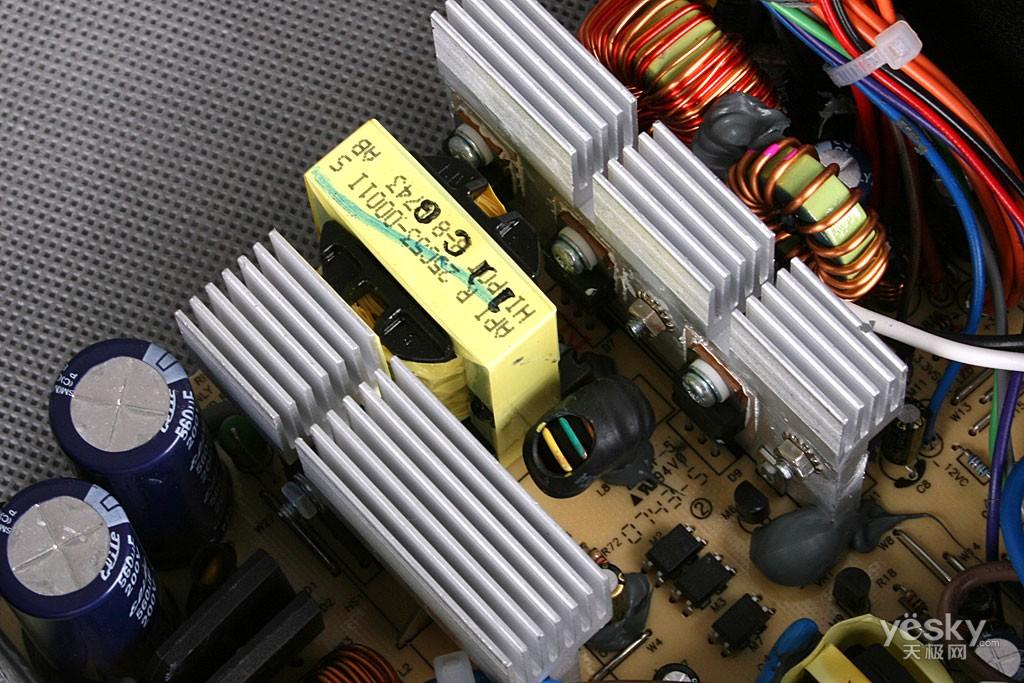

HIPRO S-400W采用是被动PFC+单端正激式设计，电源共分两级EMI设计，并且大多被设计到了电源的主PCB板上，差模电容、差模扼流线圈、共模电容一应俱全，非常完整。被动PFC使用的是一个双芯电感，效果较好，电源采用两颗820uF 200V的高压滤波电容，等效一颗410uF 400V的大电容，电源的主变压器块头巨大，用料充足。

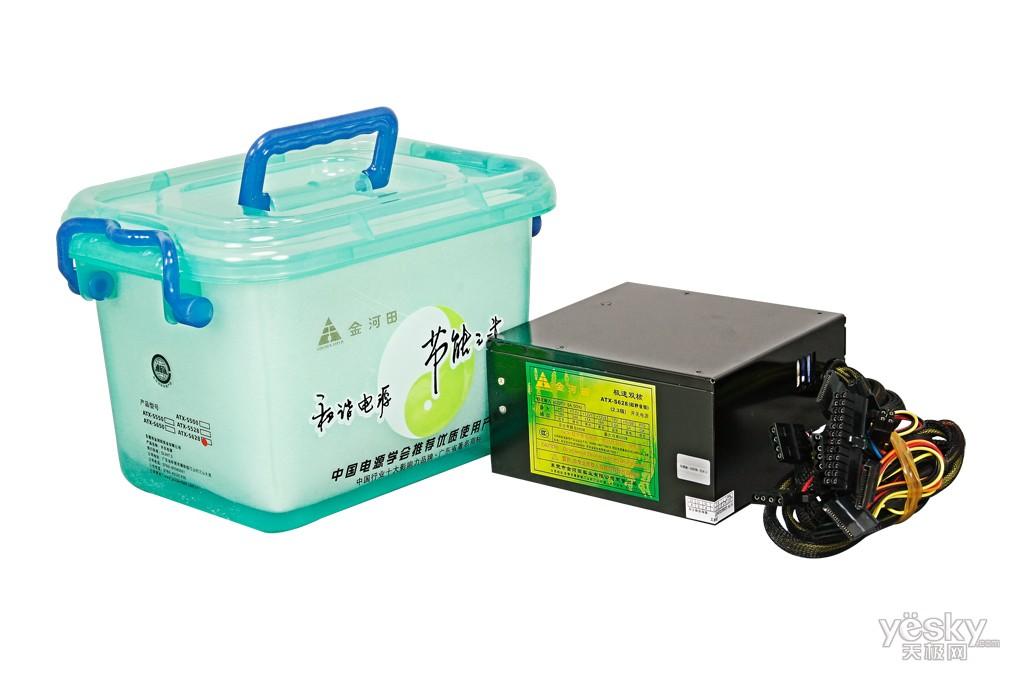

金河田是市场上老牌的机箱电源厂商之一，市场上点名率也是非常高，此次横评我们收到金河田公司送测的是一款中高端产品型号——劲霸ATX-S628，目前售价为468元，还提供三年质保，性价比出色。

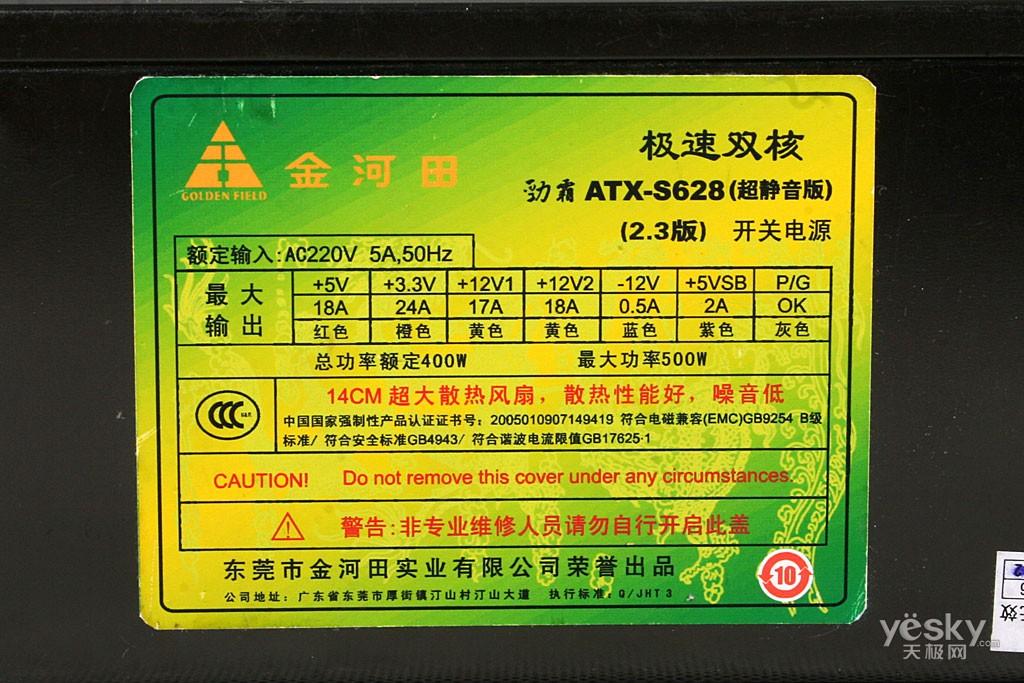

金河田ATX-S628是一款符合INTEL最新ATX12V 2.3版的电源产品，额定功率为400W，支持双路+12V输出，输出能力分别为17A和18A，足以满足一般的高端四核CPU和高功率显卡的需求，同时在铭牌上我们还看见国家强制3C认证号等参数，做得较为规范。

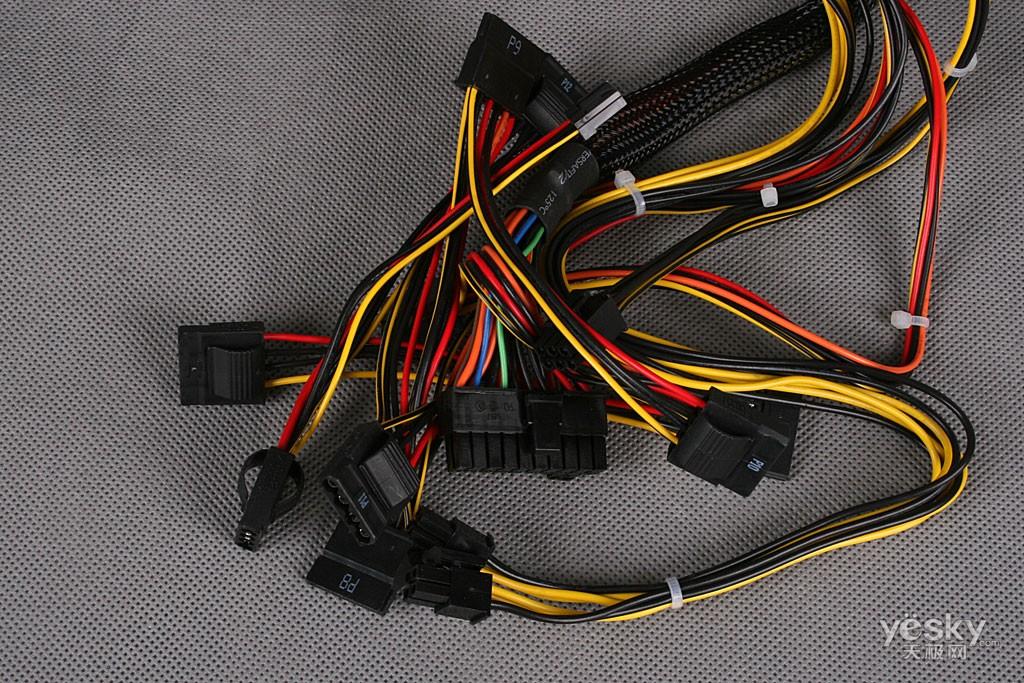

金河田ATX-S628是金河田目前市场销售的主力高端产品之一，因此这款电源的各方面都做得非常出色，比如说14cm的大风扇散热、黑色蛇皮线包扎的线材等，无一体现了金河田的用心。

金河田的机箱电源产品一直给人的感觉就是扎实，因此在市场上形成了良好要的口碑，这款电源亦是如此，做工用料符合金河田一向的高水准，采用被动式PFC+半桥电路设计，看起来一目了然。

金河田电源一向推荐节能、环保，因此在EMI电路等防止电磁泄露等项目上做得非常优秀，可以看到这款电源的一、二级EMI非常完整，对于遏止电磁辐射外泄非常有用。被动式PFC电路，使用的高压滤波电容为两颗820uF 200V的大电容，可以满足400W电源的需求。半桥电路的三变压器一字排开，旁边还有两个磁放大线圈。低压输出电路也做得非常不错。

技展也是大家非常熟悉的一个外设品牌了，其机箱电源产品在市场上也有较为悠久的历史，市场点名率也很高，此次横评技展公司给我们送来两款产品，下面要介绍的这款酷睿四核550就是其中的一款，这款电源额定输出功率为400W，售价仅为399元，还提供3年免费质保，性价比非常不错。

从铭牌上我们可以看到这款技展酷睿四核550的电源版本为INTEL ATX12V 2.0版，较为老旧，但这款电源既为专门针对多核CPU设计，自然有其独到之处。

散热方面这款电源采用了服务器电源惯用的双8cm风扇贯通式散热，一吸一吹能及时将电源工作产生的热量散发出去，保证了电源的稳定运行。单散热效率来说双8cm风扇要比普通家用电源单8cm或者12cm风扇要强得多，但噪音也要大上一些。

从设计来看，技展酷睿四核550较为普通，传统的被动PFC+半桥式电路，内部也做得中规中矩，不过对于399元的价格来说，这样的做工已属不错。

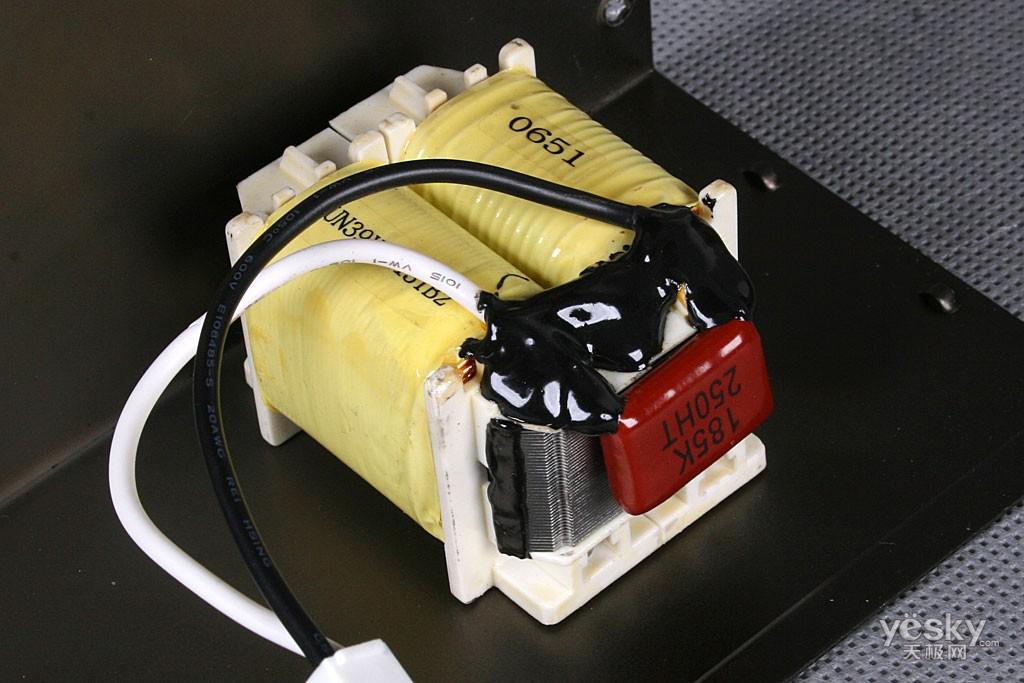

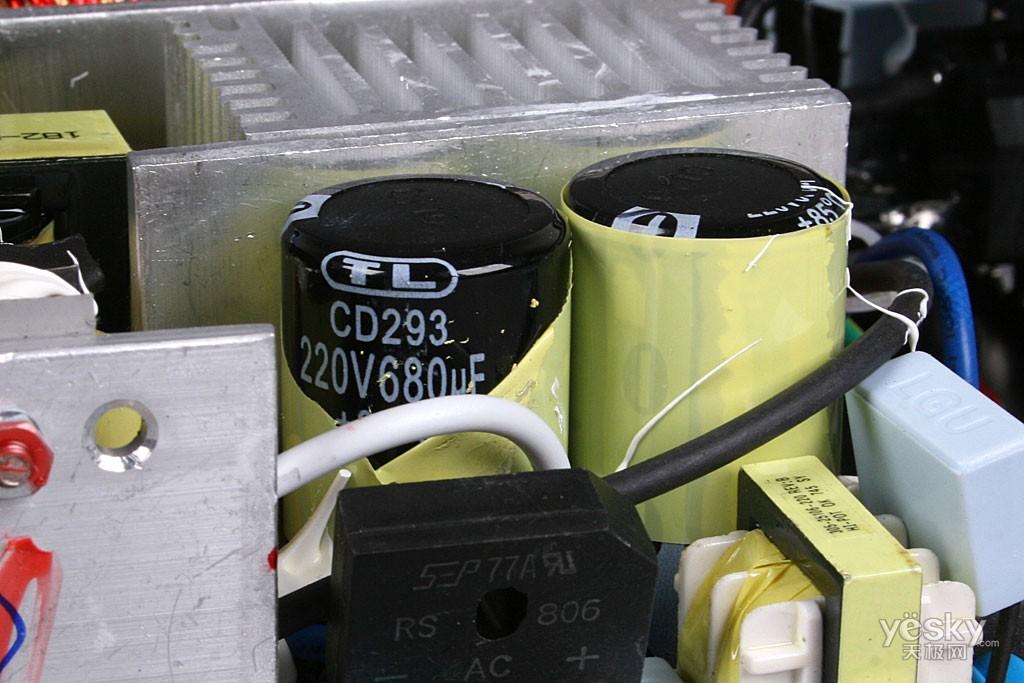

电源采用两级EMI电路设计，一级EMI较为简单，二级EMI则相当完整。双芯式的被动PFC电感非常引人注目，效果出色。高压滤波电容采用的是两颗普通的680uF 200V的大电容，容量小了一些，一般来说被动式400W电源需要用到两颗820uF 200V的大电容。传统三变压器一字排开，低压输出滤波电路也做得中规中矩。

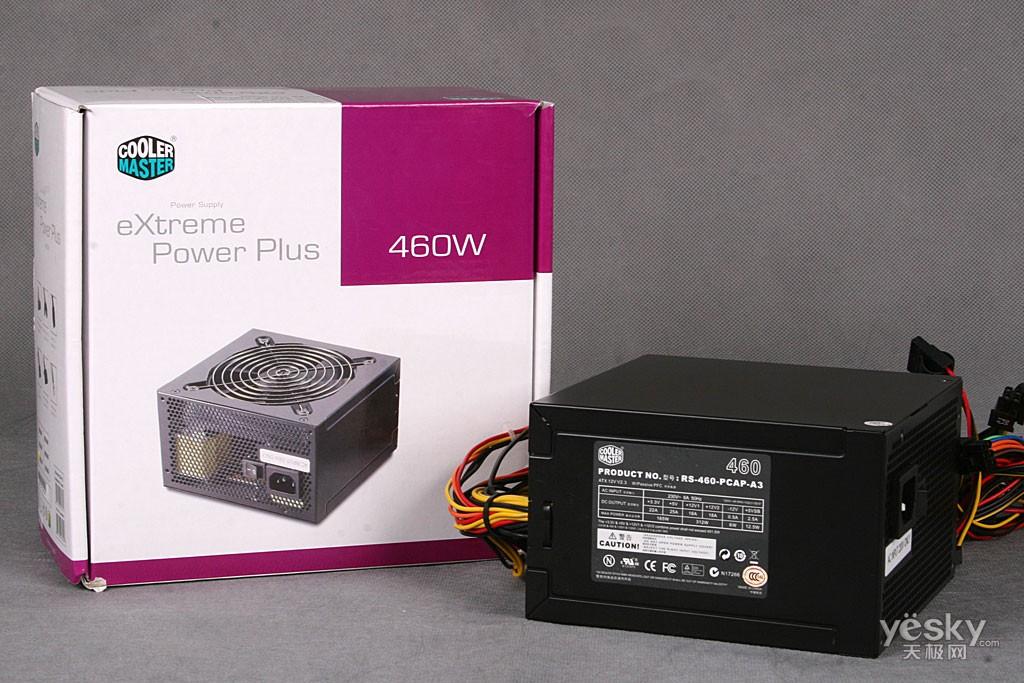

在机箱电源散热界，有一个品牌是一直给人留下深刻的印象，那就是酷冷至尊。我们此次电源横评也收到了酷冷至尊送测的一款eXtreme 460W产品，只是目前市场上热门的中高端产品之一，额定功率为420W，售价却只要399元，还提供完整的3年保修，性价比出色。

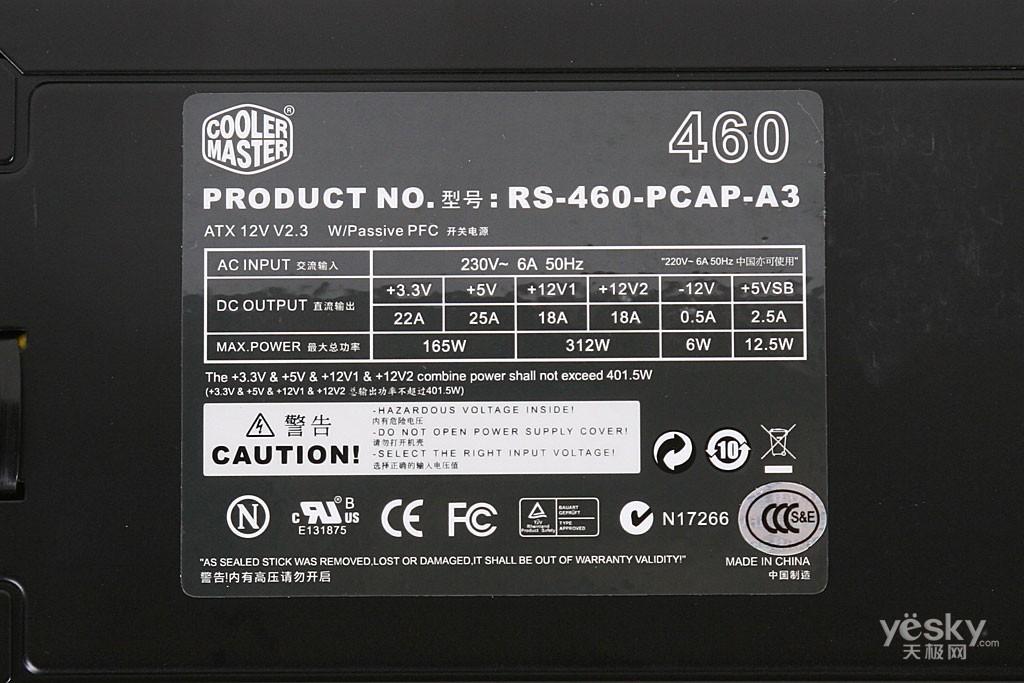

电源铭牌一览：酷冷至尊eXtreme 460W的具体型号为RS-460-PCAP-A3，采用被动PFC设计，符合INTEL ATX12V 2.3版规范，电源的额定输出功率为420W， 最大功率470W，足以满足高端酷睿4核处理器和单卡8800GT的需求。

散热方面这款电源采用了12CM静音风扇散热，并为其配备了温控系统，可以根据电源负载对风扇转速进行调整，而且12cm大风扇除了保证电源的低温外还能帮助CPU以及附近主板散热，可谓一举两得。

从酷冷至尊eXtreme 460W的内部设计看显然是非常出色的，虽然电源用料十足却不显拥挤，这也是大厂设计实力的体现。

酷冷至尊eXtreme 460W采用的是被动PFC+单端正激式电路，设计较为独道，电源设计了两级EMI电路，一级EMI较为简单，但二级EMI非常完整。双芯的被动PFC电感，效果要比一般的大块头被动PFC电感好一些，高压滤波电容选用上这款电源采用的是两颗560uF 200V的大电容，应付400W较为吃力。单端正激电路的一大好处就是能控制主变压器的体积，因此可以看到酷冷至尊eXtreme 460W的主变压器显得不是那么BT。低压输出滤波电路较为中规中矩。

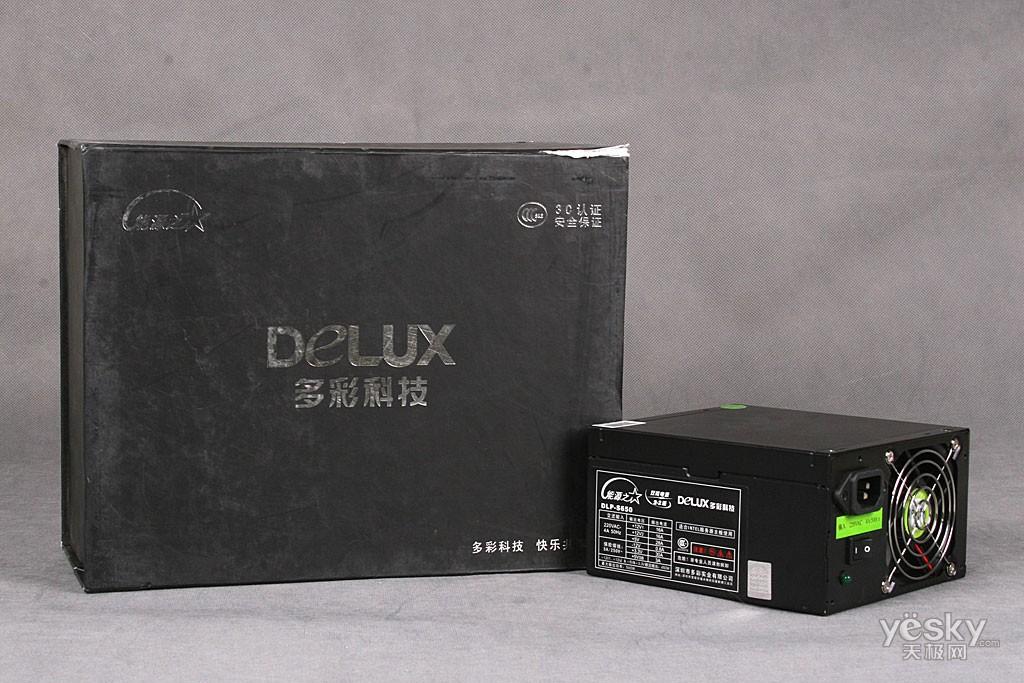

此次电源横评国内著名的外设品牌多彩送来的是其中高端产品——能源之星DLP-S650，是多彩在成功推出极冻ICE CUBE-550后推出的又一款能源之星系列产品，定位于小型服务器市场与高端发烧玩家的大功率电源市场，额定功率为450W，定价为599元，享受由多彩提供的三年质保服务。

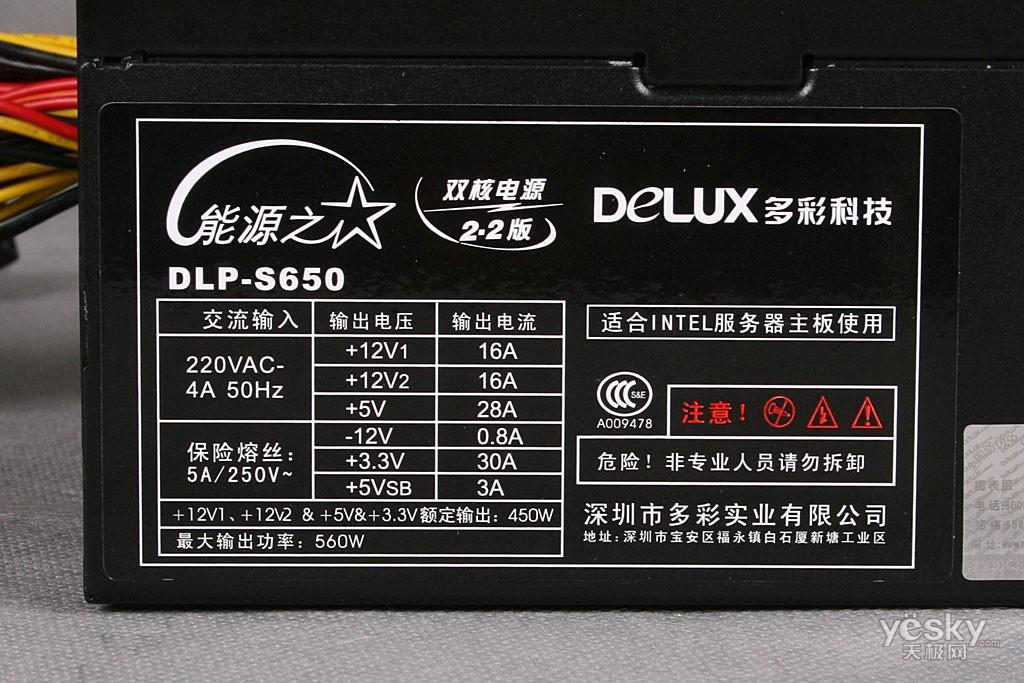

电源铭牌一览：这款电源符合INTEL ATX+12V 2.2版规范，额定功率为450W，最大功率达到560W，两路+12V分别输出16A的电流，+3.3V输出高达30A，+5V输出为28A，输出能力相当强悍。

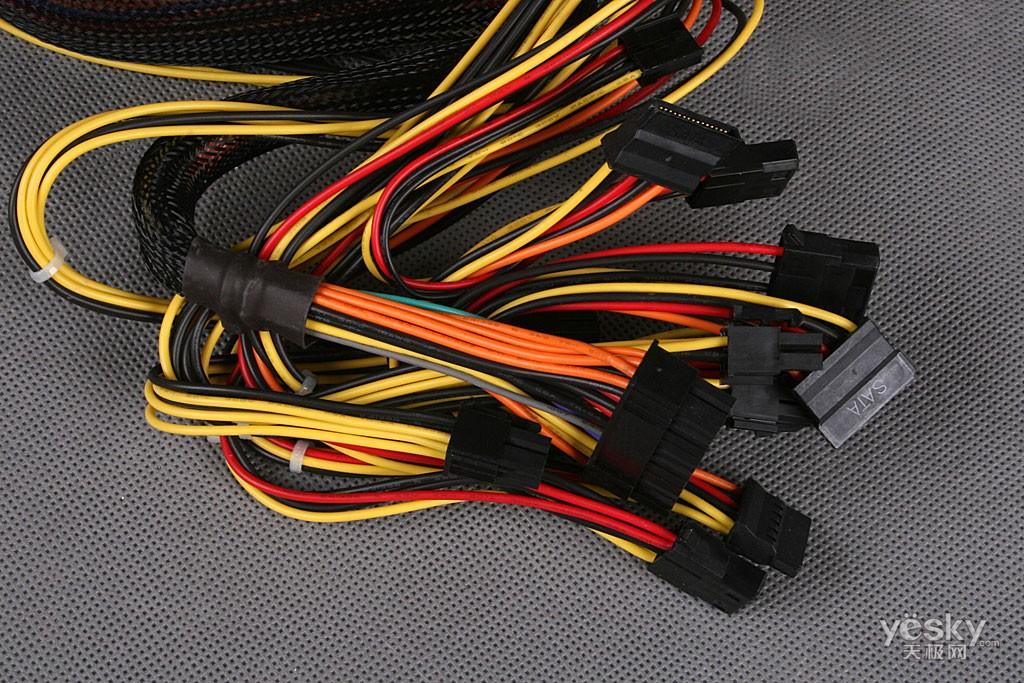

散热方面这款电源采用了服务器电源惯用的双8cm风扇贯通式散热，一吸一吹能及时将电源工作产生的热量散发出去，保证了电源的稳定运行。单散热效率来说双8cm风扇要比普通家用电源单8cm或者12cm风扇要强得多，但噪音也要大上一些。

多彩能源之星DLP-S650内部用料饱满，做工精细，看起来赏心悦目。尽管布局较为紧凑却不显凌乱，各元件错乱有致，可见是经过精心设计过的产品。

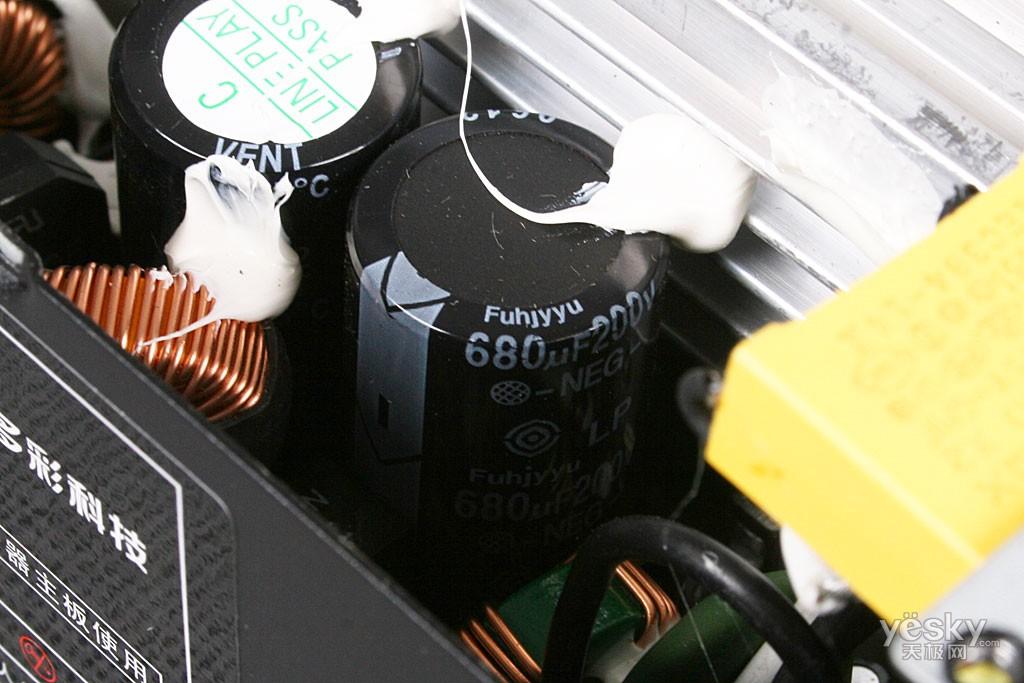

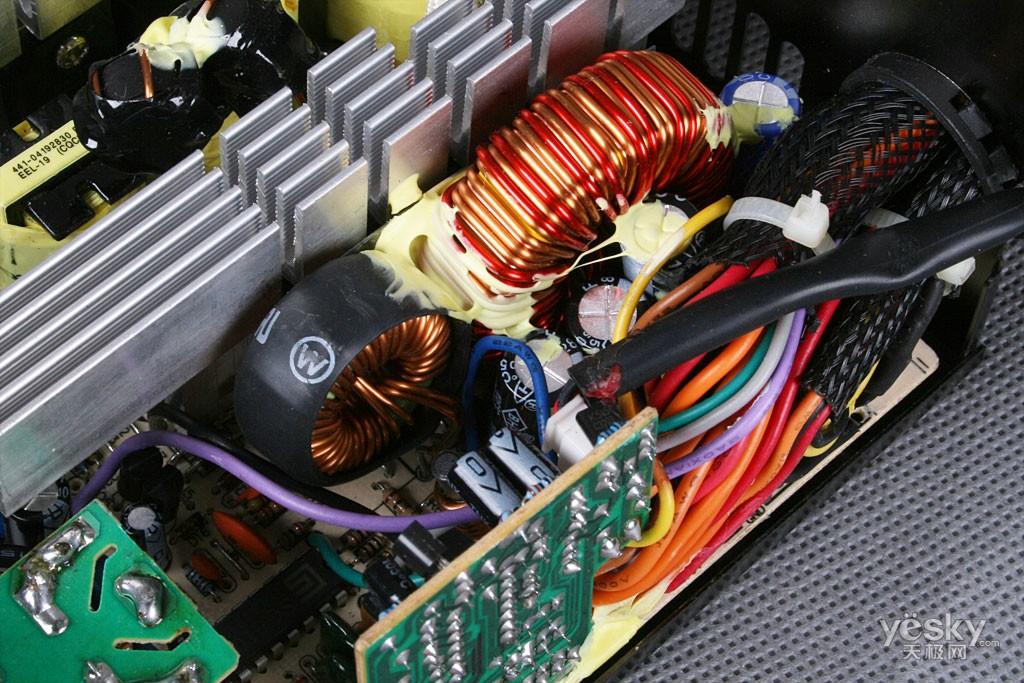

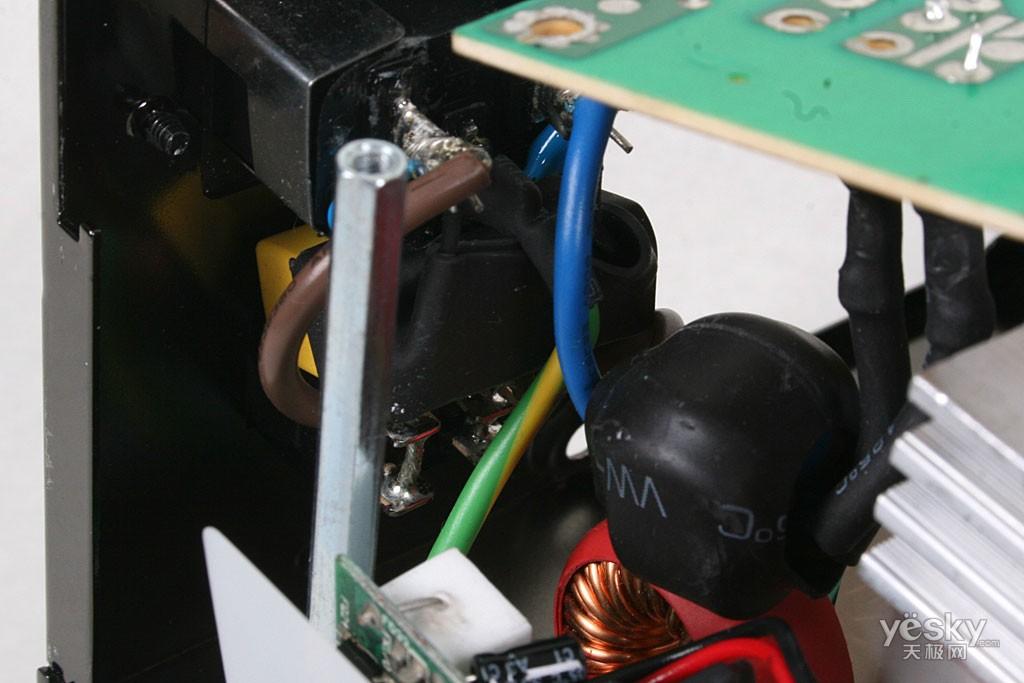

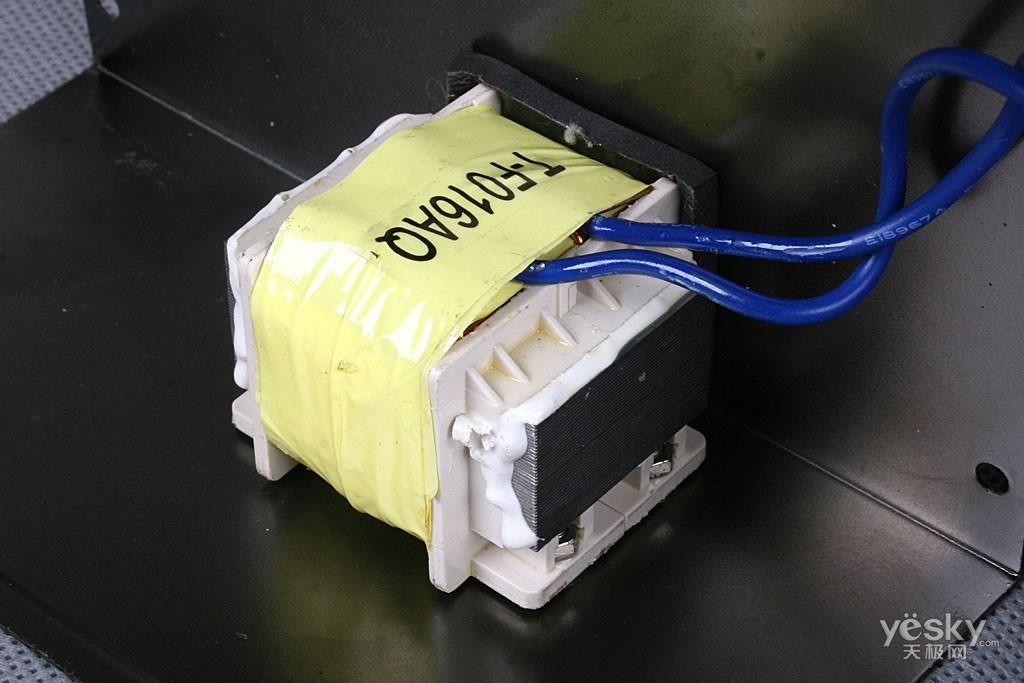

多彩DLP-S650采用的是效率更高的主动PFC电路，设计较为出色，EMI电路分为两级式设计，用料非常出色。高压滤波电容采用的是两颗680uF 200V的大电容，等效于一颗340uF 400V电容，对于450W的电源已经足够，低压滤波电路用料同样出色，多颗优质电容保证了电源输出的纯净，从整个电源的设计用料来看可见多彩对这款产品的用心程度。

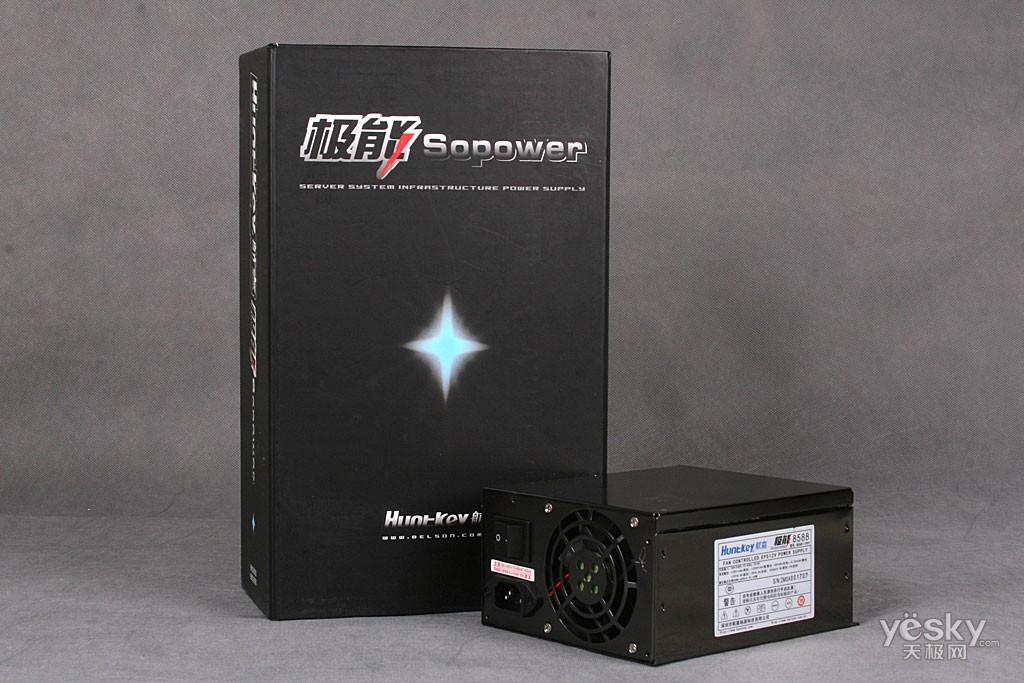

此次电源横评航嘉除了送来大家熟悉的冷静王至尊版电源外还有另外一款航嘉极能8588电源，这是一款针对服务器电源而设计的产品，符合严格的EPS12V标准，能提供服务器7*24小时不间断供电需求，额定功率为460W，目前售价为598元，质保3年。

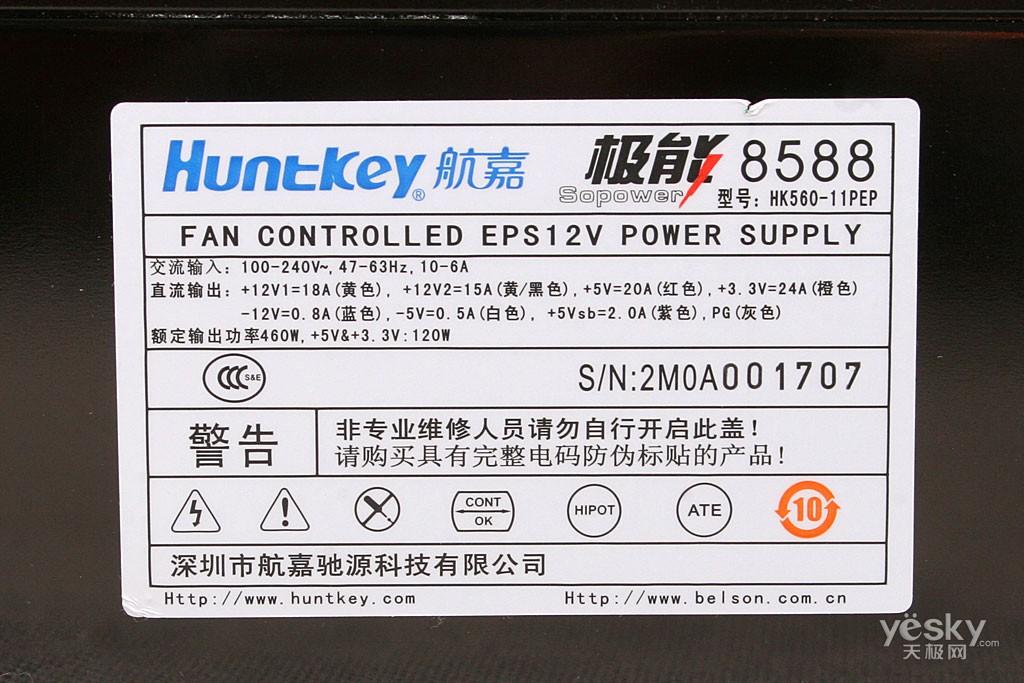

航嘉极能8588电源铭牌一览：电源严格遵循了EPS12V规范，采用了双路+12V输出，电流总共达到33A，加强了系统的安全性和稳定，电源额定功率达到460W，应付小型服务器绰绰有余。

散热方面这款电源采用了服务器电源惯用的双8cm风扇贯通式散热，一吸一吹能及时将电源工作产生的热量散发出去，保证了电源的稳定运行。单散热效率来说双8cm风扇要比普通家用电源单8cm或者12cm风扇要强得多，但噪音也要大上一些。

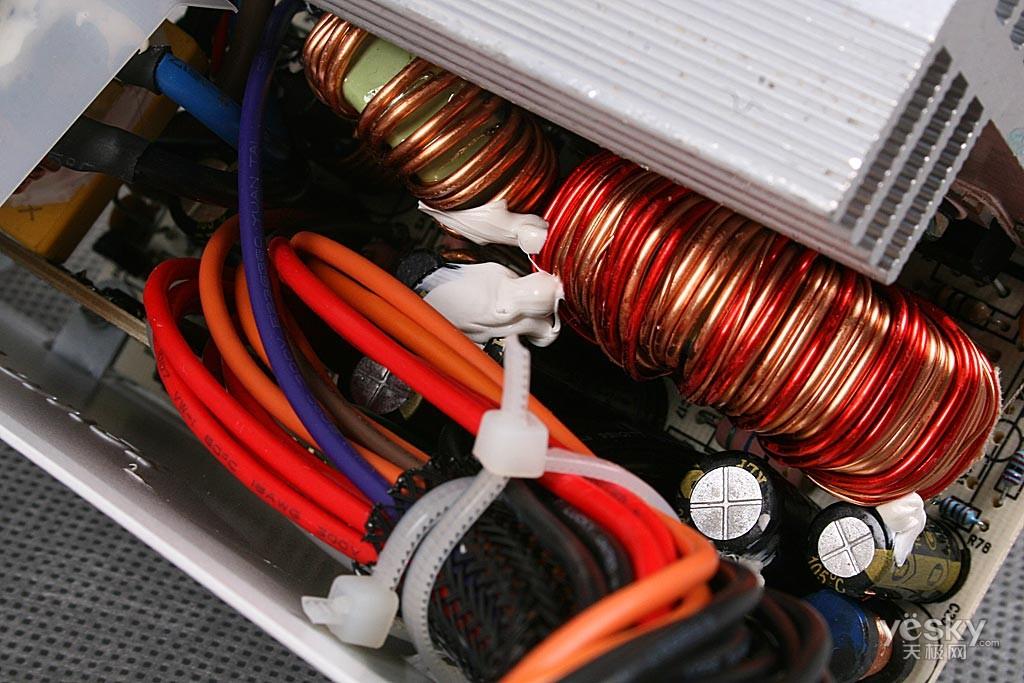

针对服务器设计的电源有一个显著的特点就是扎实、不花俏。航嘉极能8588的内部用料非常出色，特别是两个硕大的输出电感，别说460W了，550W都不成问题。

航嘉极能8588采用的主动式PFC电路设计，因此在高压滤波电容上使用了一颗470uF 450V的大电容，品牌为大家熟悉的日本化工NIPPON CHEMI-CON，品质非常好，这样的配置已经超过了460W的要求。而电源的主变压器也是非常巨大，看得出航嘉对这端电源的用心。低压输出滤波电路用料也非常出色。

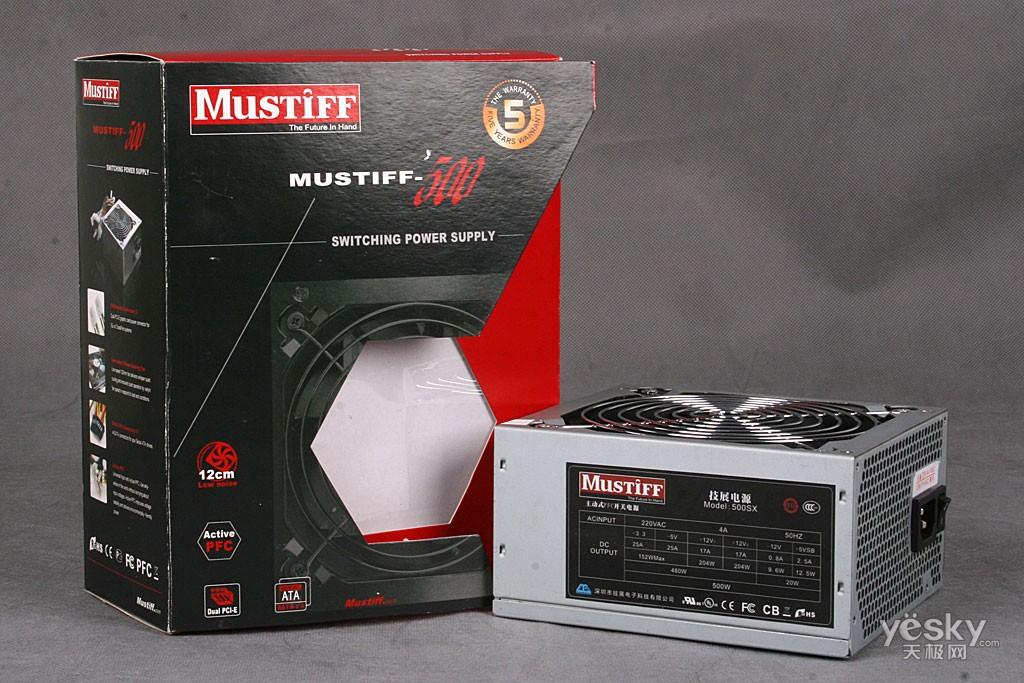

Mustiff这个品牌原本是国内著名外设厂商技展针对欧美高端市场而推出的产品，现在还开始进军国内高端电源市场，此次我们收到的就是一款产品，型号是500SX，额定功率为460W，目前售价未知。

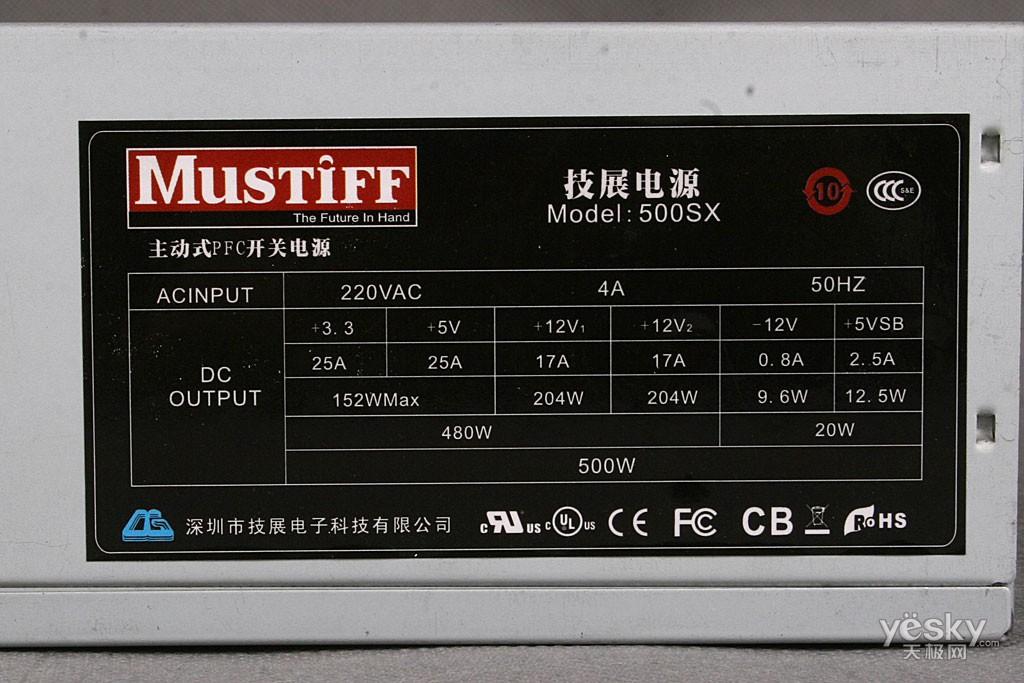

可能是产品还处于调整期的缘故，这款电源上面的铭牌标示看起来不是很习惯，仅仅把最大功率标出，这样容易给消费者造成不便，希望Mustiff在最终于的上市产品上能把铭牌做得更好些。

散热方面这款电源采用的夸张的14cm风扇散热，散热效率比12cm风扇更高，同时转速更低，更加安静，尽显Mustiff的高端形象。

作为技展高端品牌Mustiff的产品，500SX的设计自然是体现了高端风格：主动PFC+单端正激电路，应对460W的电源实在是绰绰有余，接下面让我们来看看细节。

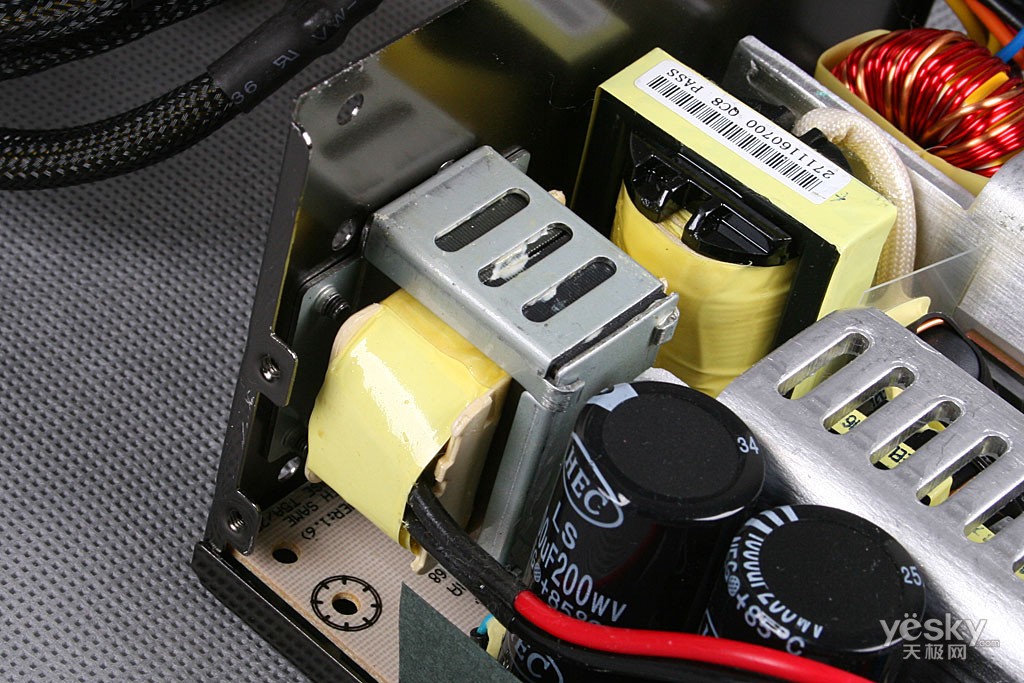

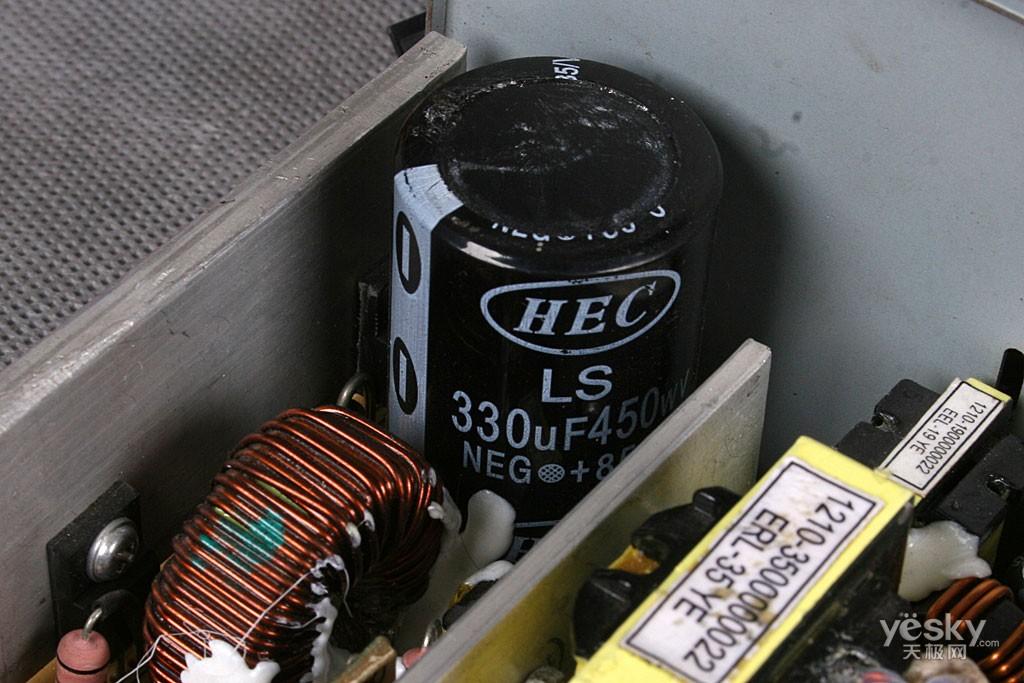

电源采用的是两级式EMI设计，高压滤波电容采用一颗330uF 450V的大电容，为台湾HEC LS系列产品。三变压器设计，中间块头最大的是主变压器，左边是待机变压器，而藏在高压滤波电容旁边的是驱动变压器，输出滤波电路用料饱满，多颗电容保证了输出的纯净。

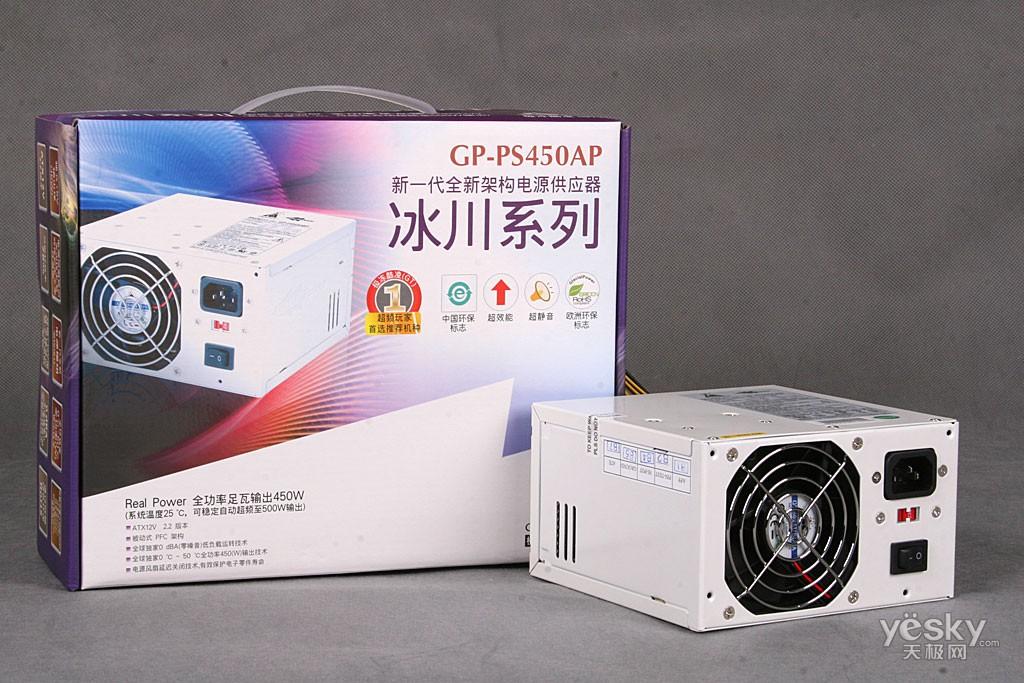

说起GlacialTech(台湾洋鑫科技股份有限公司)可能有一些朋友不是很熟悉，它是一家成立于2001年，专业生产各类散热器和电源的生产企业。其GlacialTech品牌的散热器在欧洲有相当高的知名度和美誉度，据统计Glacialtech在欧洲市场占有28%份额,甚至在俄罗斯市场分额更高达70%, 几乎成为散热器的代名词。而在电源方面GT还属于一个新品牌，冰川系列是他们涉足电源行业后推出的第一个系列产品，目前共有三款产品，此次电源横评我们收到了的是GP-PS450AP，这是GT冰川系列电影换中额定功率为450W的产品，468元的售价也非常公道，质保器为3年。

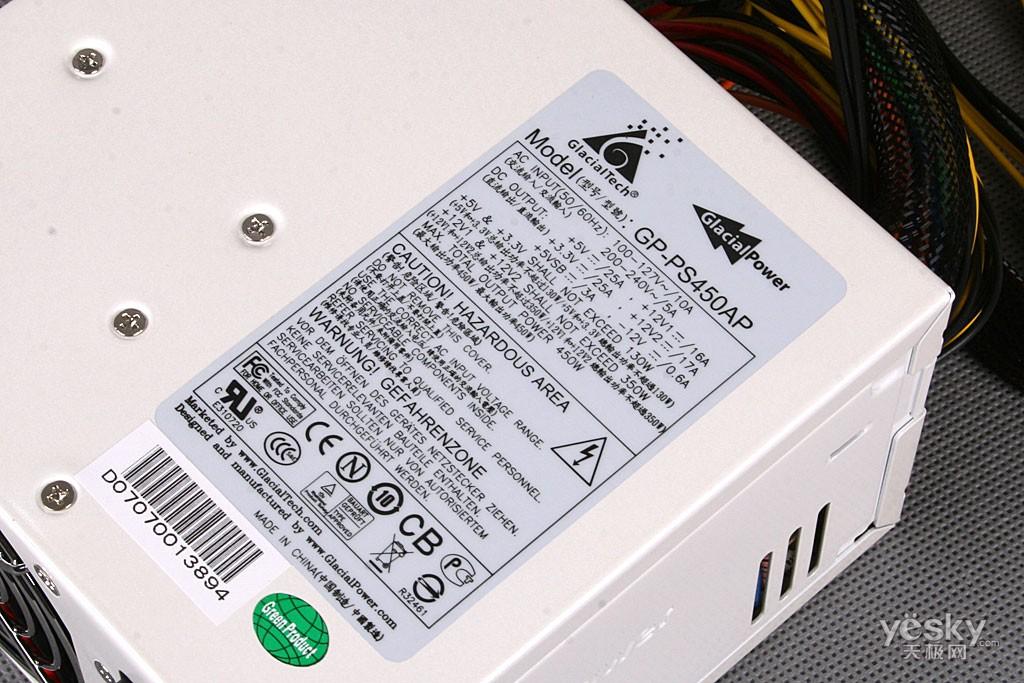

电源的铭牌一览：典型的台系风格。从铭牌上我们可以看到这款极冻酷凌GP-PS450AP采用了符合INTEL ATX12V 2.2规范，支持双路12V输出，两路12V输出的电流分别达到17A和16A，总输出功率最大不超过350W，足以满足SLI系统对供电的苛刻需求。此外电源还通过了包括中国强制的CCC认证内的各个安全认证，提供短路(SCP), 过电压(OVP), 过电流(OCP), 过负载(OPP)和过温度(OTP) 等各种保护功能。

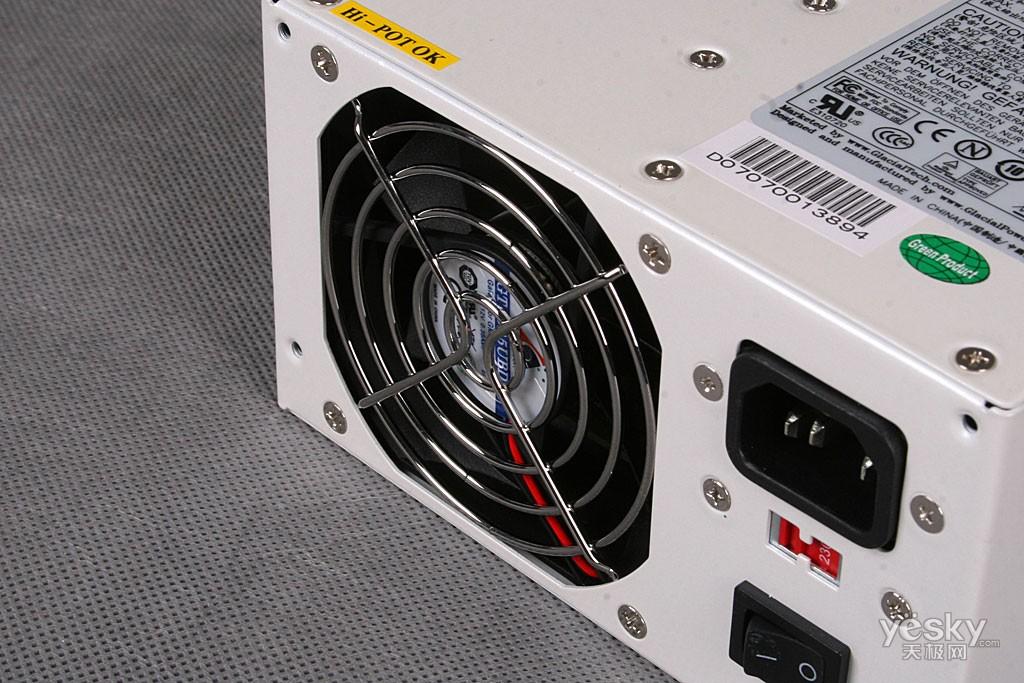

这款电源还是采用传统的8cm风扇散热，而没有采用流行的12cm大风扇散热，实际上从散热效能来说，8cm风扇的前吹后吸式散热效果并不差，只是噪音相比要多12cm风扇大一些。

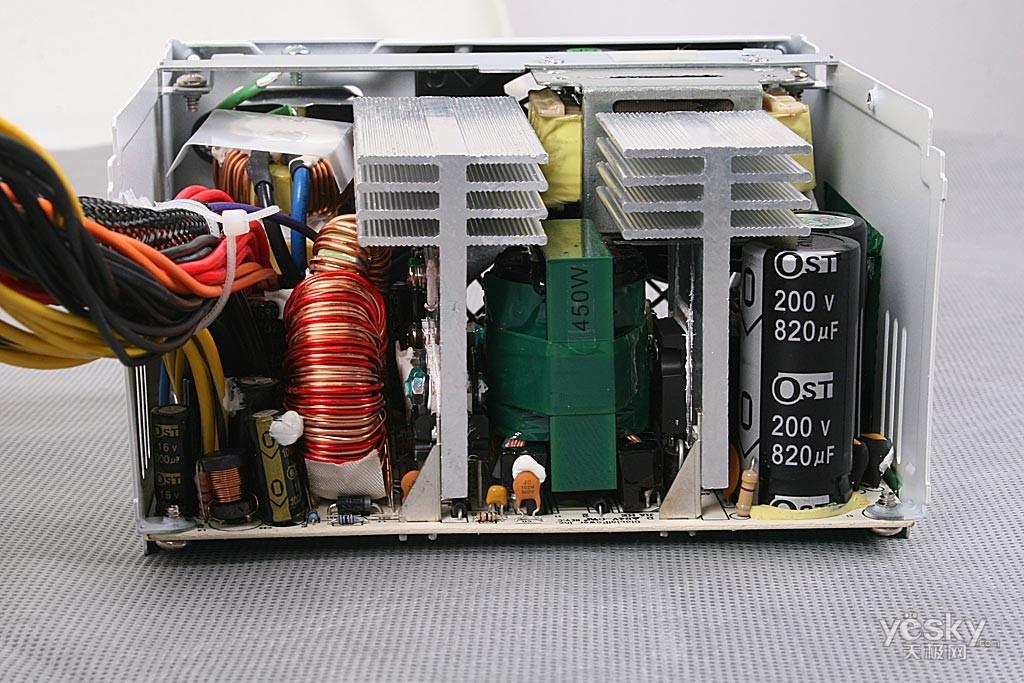

拆开电源外壳后，内部优秀的做工一览无遗，用料非常足，整个电源被塞得密密麻麻。我们也就也不难理解这款电源为什么不采用主流的12cm大风车散热而采用8cm风扇散热了，因为根本就装不下。

电源采用两级式PFC设计，一级EMI电路较为简单，仅用了一个差模电感和一个特种金属化膜电容进行基本的滤波，不过二级EMI电路非常完整，差模电容、差模扼流线圈、共模电容一应俱全。一般来说功率高于400W的时候厂商大多会采用主动PFC电路的解决方案，不过这款电源算是个我们长见识了，它是采用了更为成熟的被动PFC电路，PFC电感虽然块头不是很夸张但份量相当足，是小编见过最重的PFC电感了。高压滤波电容则采用了两颗口碑较好的台湾OST大电容，规格为820uF 200V。变压器块头的大小直接影响到电源的最终输出功率，从图上我们可以看到这款电源采用的变压器块头非常大，确有450W的输出能力。低压输出滤波电路则做得较为简单。

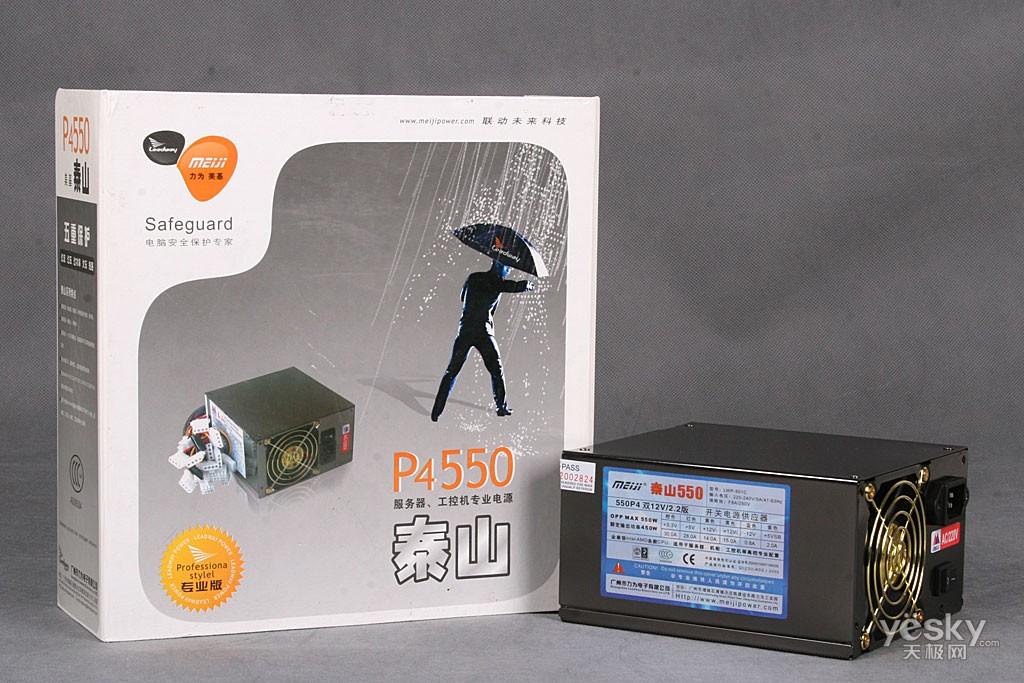

美基电源是广州力为电子有限公司推出的品牌，其前身是东莞信莱电子有限公司， 该公司创建于一九九五年，专业生产各种规格的电脑开关电源和机箱。可见力为美基也是一个机箱电源市场的老品牌了，此次横评我们也要请到了力为美基的电源参测，他们给我们送来的两款产品均为其服务器高端产品——泰山550和泰山800，下面我们先为大家介绍泰山550，这是一款针对小型服务器推出的电源，额定功率达到450W，售价为420元，保修3年。

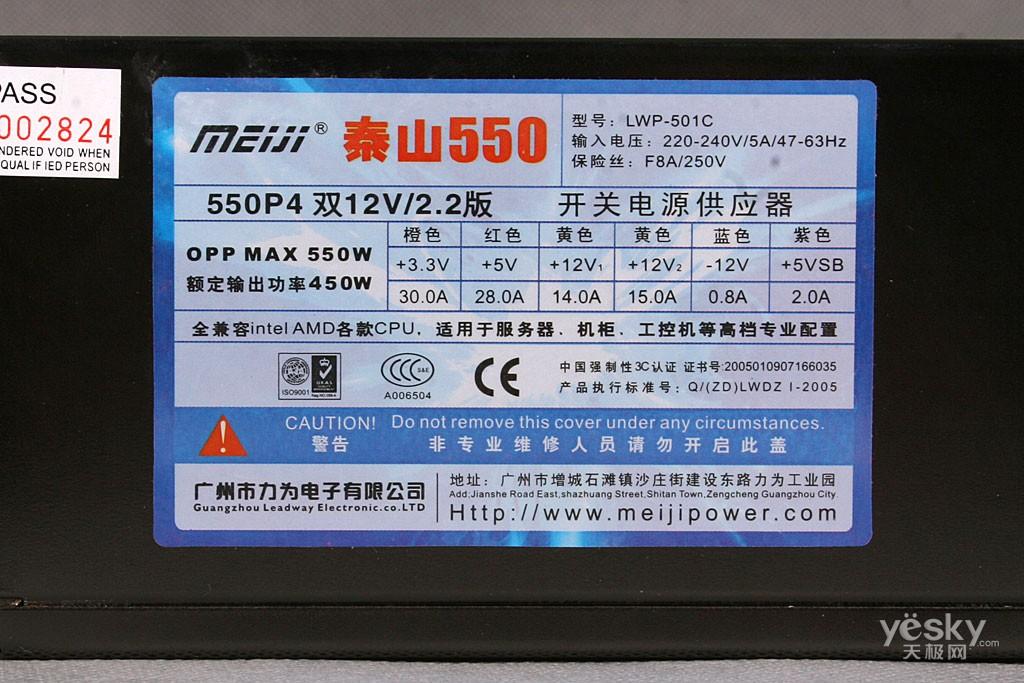

从铭牌上我们可以看到这款电源的额定功率为450W，美基泰山550电源符合的标准为IntelATX 12V 2.2版标准，这也就是说这款电源具有两路12V的输出，其+12V1和+12V2的输出电流分别为14A和15A，可以满足现在电脑平台对+12V输出的需要。

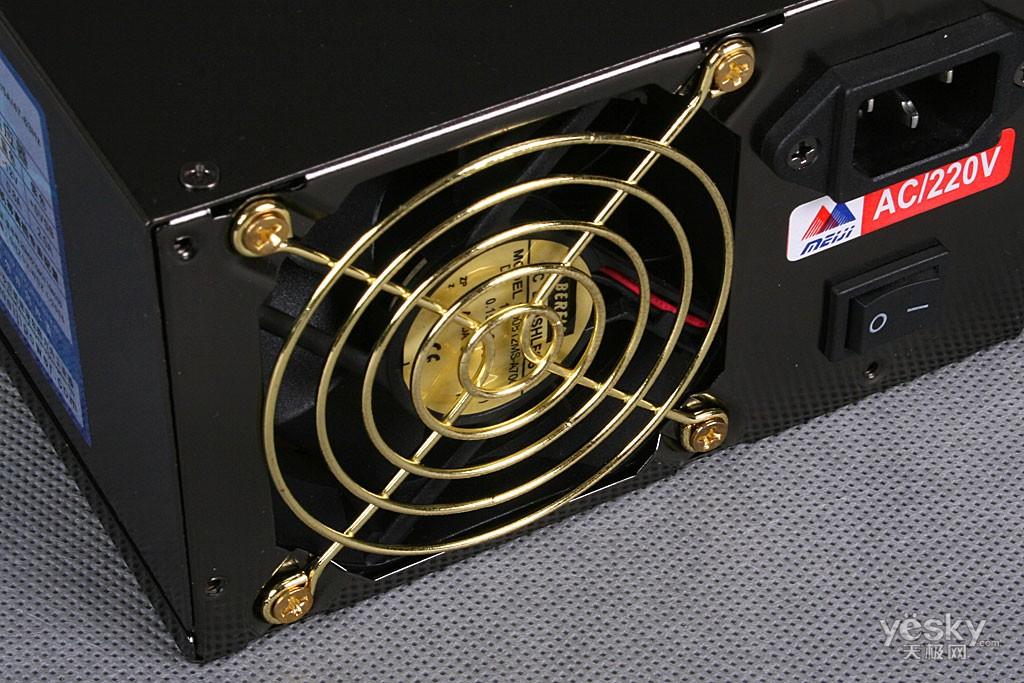

散热方面这款电源采用了服务器电源惯用的双8cm风扇贯通式散热，一吸一吹能及时将电源工作产生的热量散发出去，保证了电源的稳定运行。单散热效率来说双8cm风扇要比普通家用电源单8cm或者12cm风扇要强得多，但噪音也要大上一些。

尽管是一款450W的电源，美基泰山550还是采用了传统得不能再传统的被动PFC+半桥式电路，一般来说，半桥电路如果没有主动PFC升压的话，要做到450W是比较困难的，而美基同样采用了大量的充足用料来保证这一功率的达到，下面再让我们一起一一来看看。

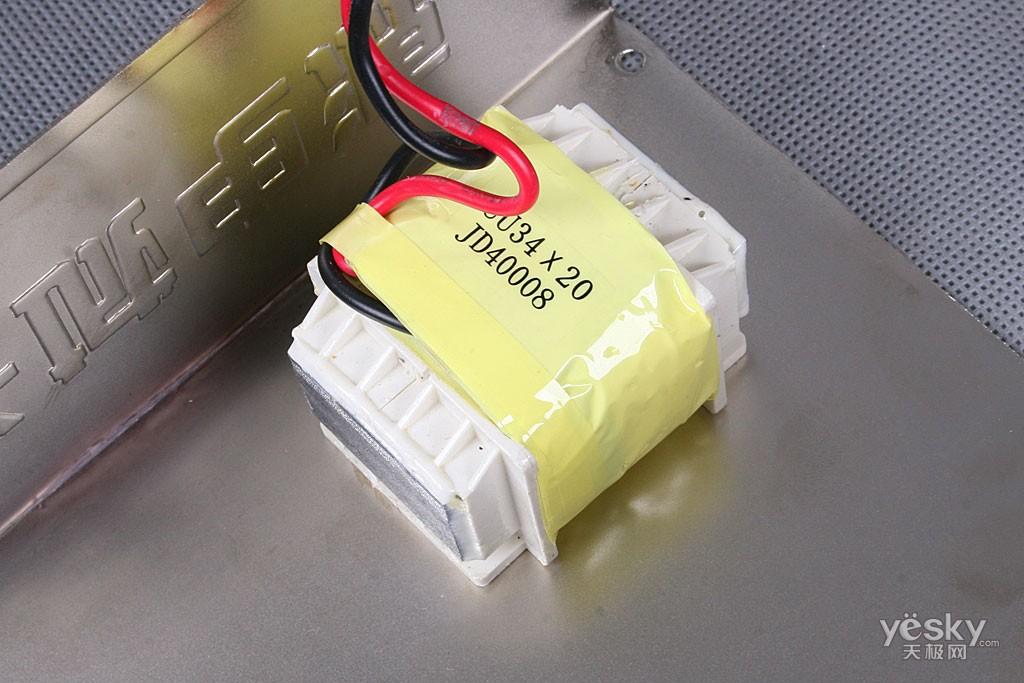

美基泰山550还是采用了二级EMI电路设计，一级EMI较为简单，不过二级EMI却是非常完整，被动PFC电感被安放到了电源的机壳上了，除了起到固定作用还有一定的降温作用，使用的两颗高压滤波电容的容量为1200uF 200V规格，用料非常出色。同时也由于半桥电路的缘故，电源的主变压器看起来非常巨大，低压滤波电路则显得比较单薄。

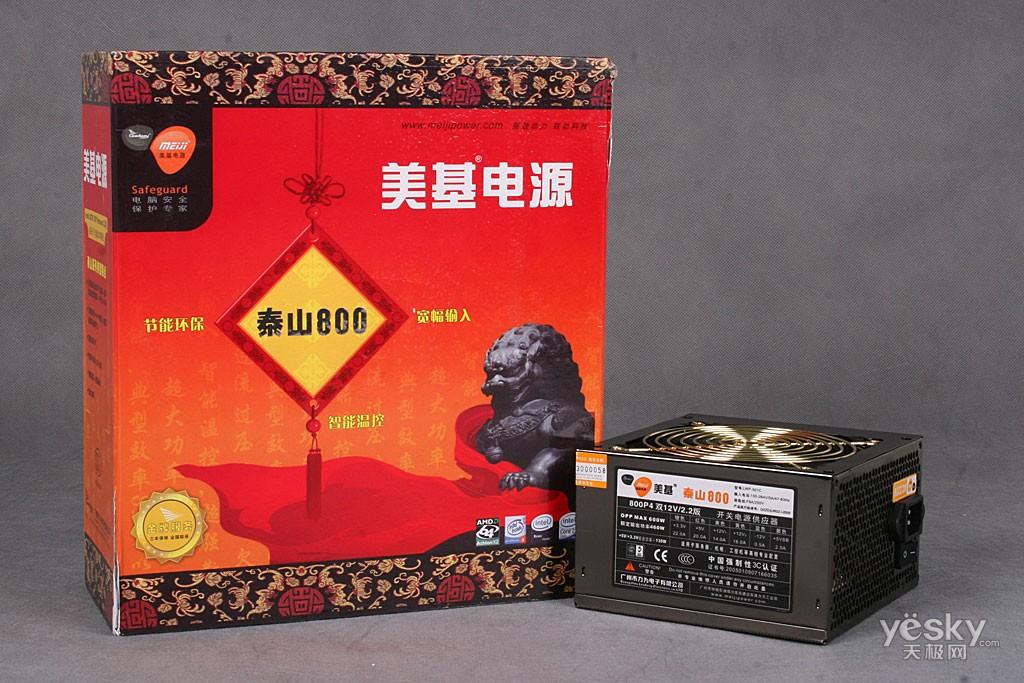

前面我们给大家介绍了美基泰山550的情况后，我们再来看此次横评我们收到的另一款美基电源——泰山800，它是这样一款专门针对高端玩家以及服务器市场而推出的大功率节能环保型电源，额定功率为460W，售价为520元，同样提供三年质保服务。

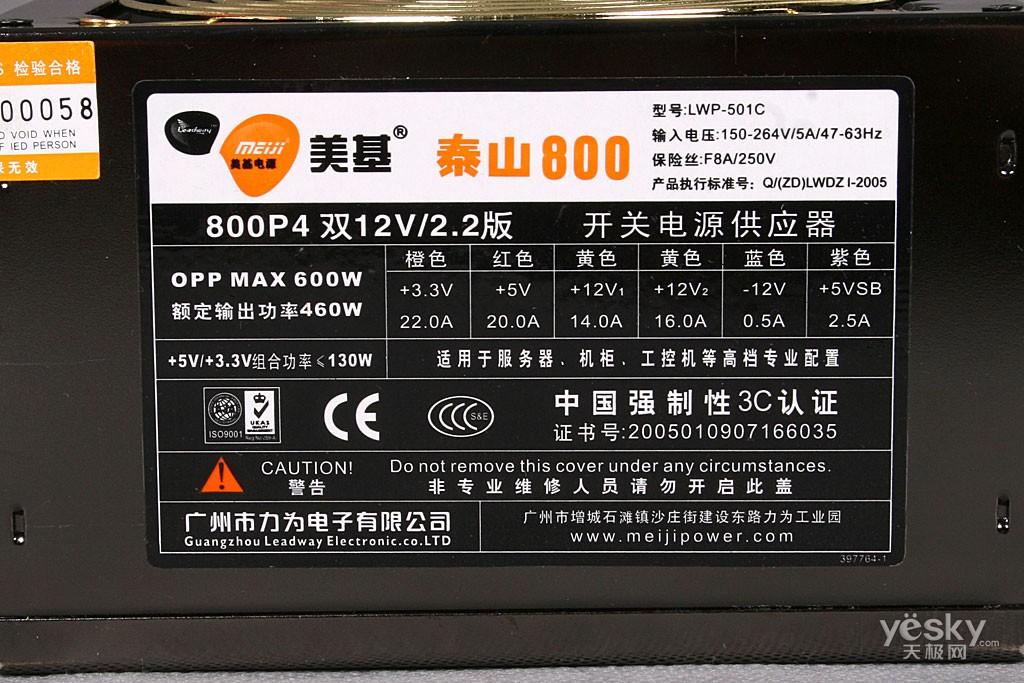

从铭牌来看，美基做得非常不错，电源的各路输出、额定功率以及OPP过功率保护点等都有标示，同时电源版、国家强制3C认证号等信息都在铭牌上有注明，值得称道。

与泰山550不同，泰山800配备的单12cm风扇进行散热，除了帮助电源散热外还能帮助CPU附近的主板散热，一举两得。电源线材均用了蛇皮线包扎，方便用户整理。

由于美基泰山800采用的是较新的主动PFC+单端正激式设计，因此电源体积得到有效控制，也是电源能采用单12cm风扇散热的缘故。从做工用料来看，美基泰山800已是非常出色，各元件用料饱满，看起来赏心悦目。

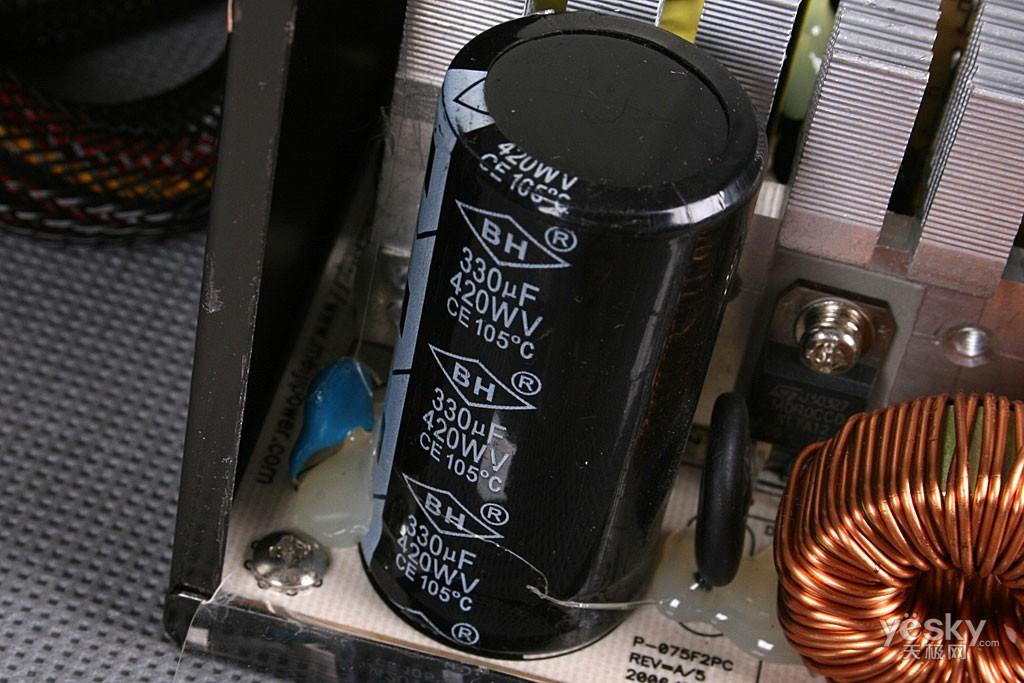

美基泰山800的EMI电路采用一体化设计，全部安放在电源的主PFC板上，元件也齐全。主动PFC设计，使用的高压滤波电容为单颗330uF 420V的大电容，满足460W电源需求不成问题。变压器的用料看起来也是非常不错，一般来说单端正激式电路不需要太庞大的变压器，不过美基为泰山800配备的变压器还是非常大的。不过遗憾的是低压输出滤波电路做得比较一般。

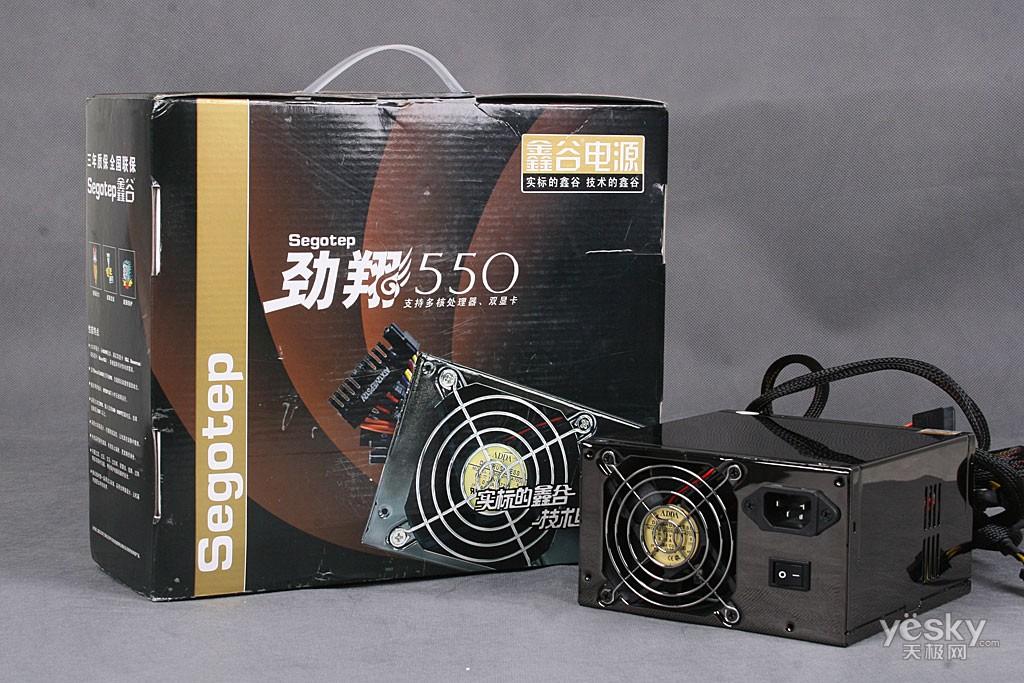

鑫谷电源是近几年电源市场新兴的一个品牌，凭借着过硬的产品和服务，鑫谷电源得到了许多消费者的认可，市场口碑也非常不错，是近年来成长比较迅速的一个电源品牌，此次横评我们也邀请到了鑫谷电源参测，他们为我们送来的是一款隶属高端劲翔系列劲翔550，额定功率为450W， 售价为688元，提供三年质保服务。

鑫谷电源的铭牌一直是国内电源品牌里做的最好的一个，其铭牌上各项指标都非常清晰，消费消费者一目了然，这点非常值得其他电源厂商学习。

散热方面这款电源采用了服务器电源惯用的双8cm风扇贯通式散热，一吸一吹能及时将电源工作产生的热量散发出去，保证了电源的稳定运行。单散热效率来说双8cm风扇要比普通家用电源单8cm或者12cm风扇要强得多，但噪音也要大上一些。

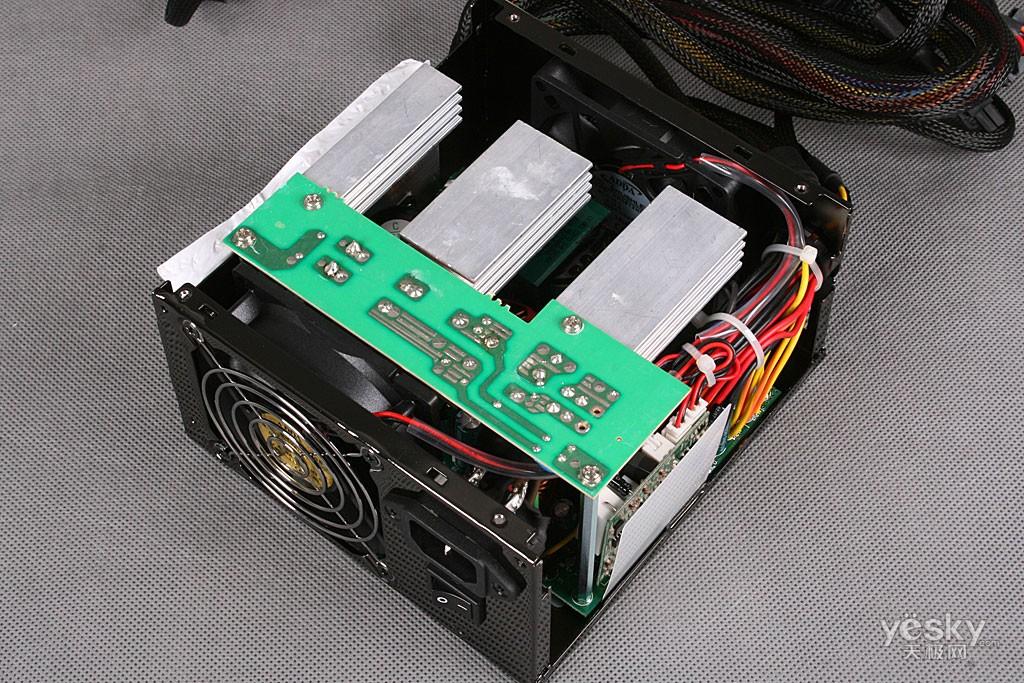

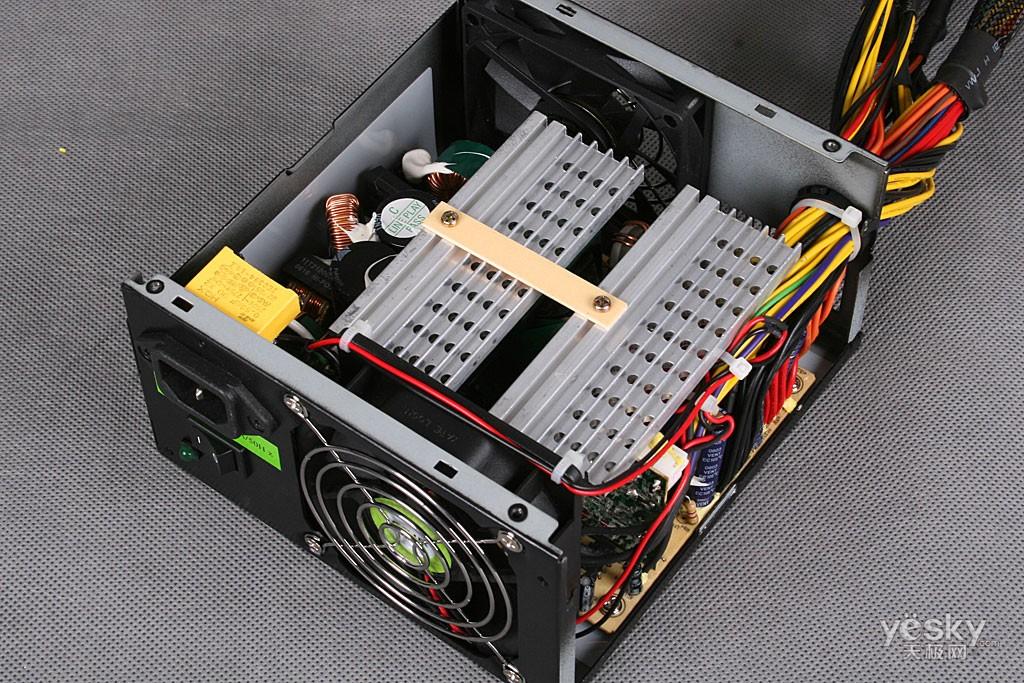

从设计上来看，鑫谷劲翔550与普通电源有着较大的差别，把EMI电路独立到一个PCB板上，形成一大一小双PCB板设计，这样的设计在电源界里还是首次见到，不过过于密集的空间也给我们拆解带来很大的不便。

鑫谷劲翔550采用的是主动式PFC+单端正激式设计，又由于其他EMI电路完整地设计到一个独立的PCB板上，因此在市电接入处的一级EMI较为简单，更多的元件被安放到了这个独立的PCB板上。电源采用单颗330uF 400V高压滤波电容对整流后的电流进行滤波，品牌是大家非常熟悉的日本化工NIPPON CHEMI-CON USC系列，主变压器块头很大，应付450W的输出非常轻松。

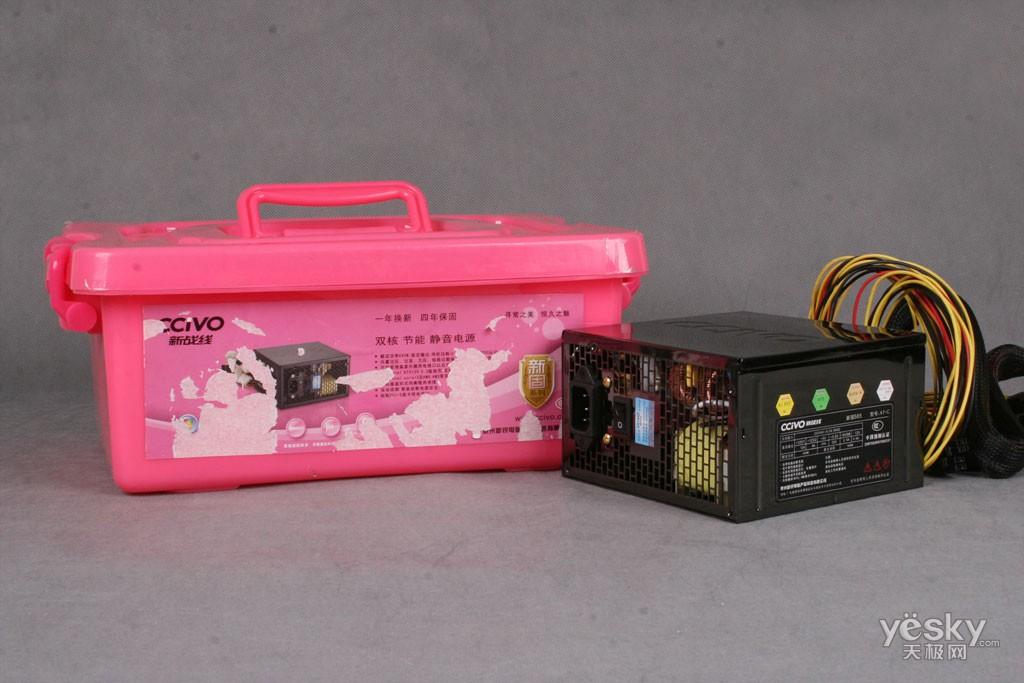

新战线是一个成立在2000年的电脑外设品牌，也是近年来市场是崛起的一个新面孔，其产品创新意识很强，都非常有特色。针对此次电源横评，新战线科技给我们送来了一款型号为新固585的电源产品，这款电源额定功率为450W，售价460元，还提供一年换新 四年保固的保修服务，是我们此次横评电源里保修时间最长的一款产品。

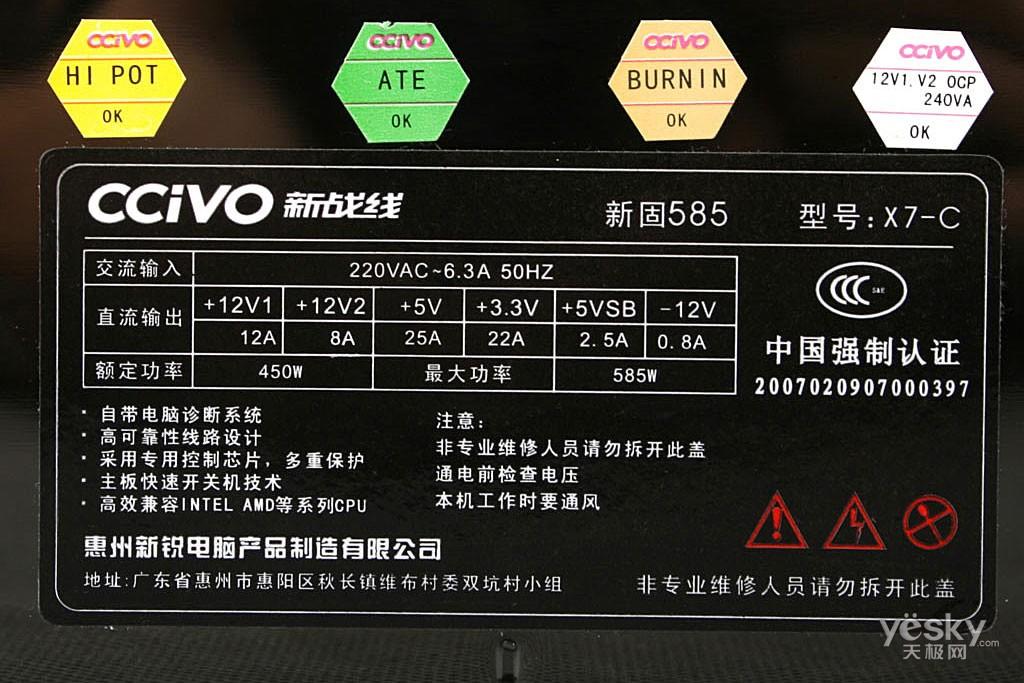

电源铭牌一览：新战线新固585电源采用双路+12V设计，不但可提供20A输出能力，而且还具备更强的稳定性。电源提供450W额定功率输出，最大输出功率为585W，可满足主流四核平台以及高性能游戏平台需要。

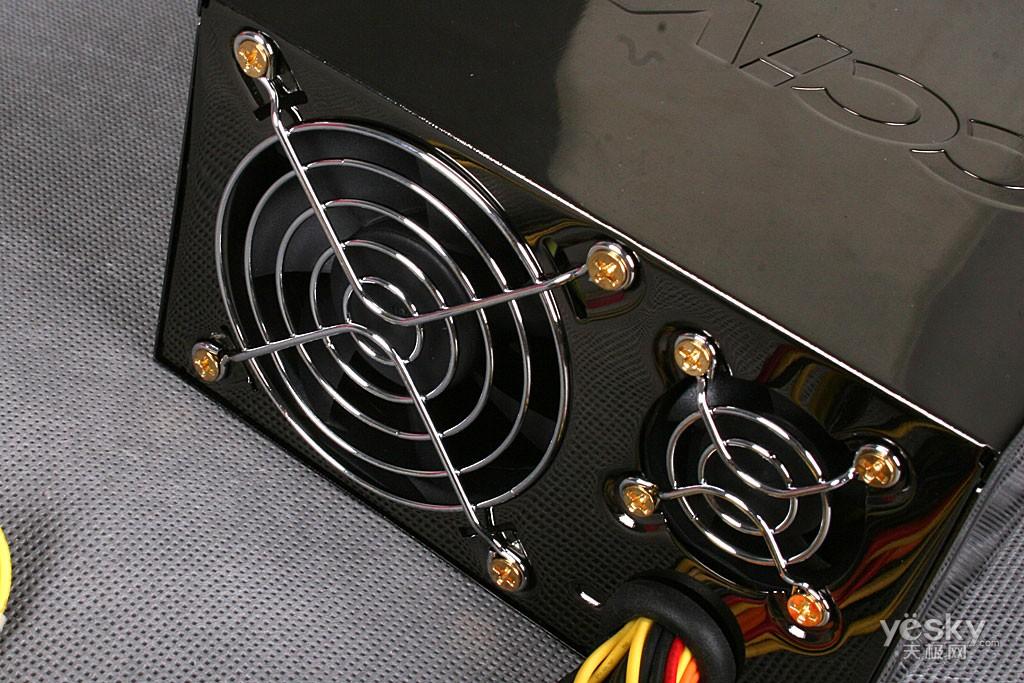

非常有特色的是这款新战线新固585采用了双风扇进行散热，两个风扇的尺寸分别是8cm和4cm，再配合智能调节温控电路，可以预见这款电源的噪音不会大，这样的设计我们还是第一次见到，非常有意思。

新战线新固585电源内部的设计还是非常传统，采用了被动式PFC+半桥式设计，各方面做得较为中规中矩。从下图我们可以看到电源特别设计的4cm风扇对准电源的低压输出滤波电路进行散热，而恰恰这一部分是电源里发热较大的区域，新固585的双风扇设计还是很有实际意义的。

电源采用了一体化EMI电路设计，EMI电路全部安放在电源的主PFC板上，用料看起来很是不错。由于采用被动式PFC电路，因此对高压滤波电容的要求较高，这款电源采用了两个1200uF 200V的大电容，用户充足。传统半桥电路的三变压器设计，低压输出滤波电路也是做得很好。

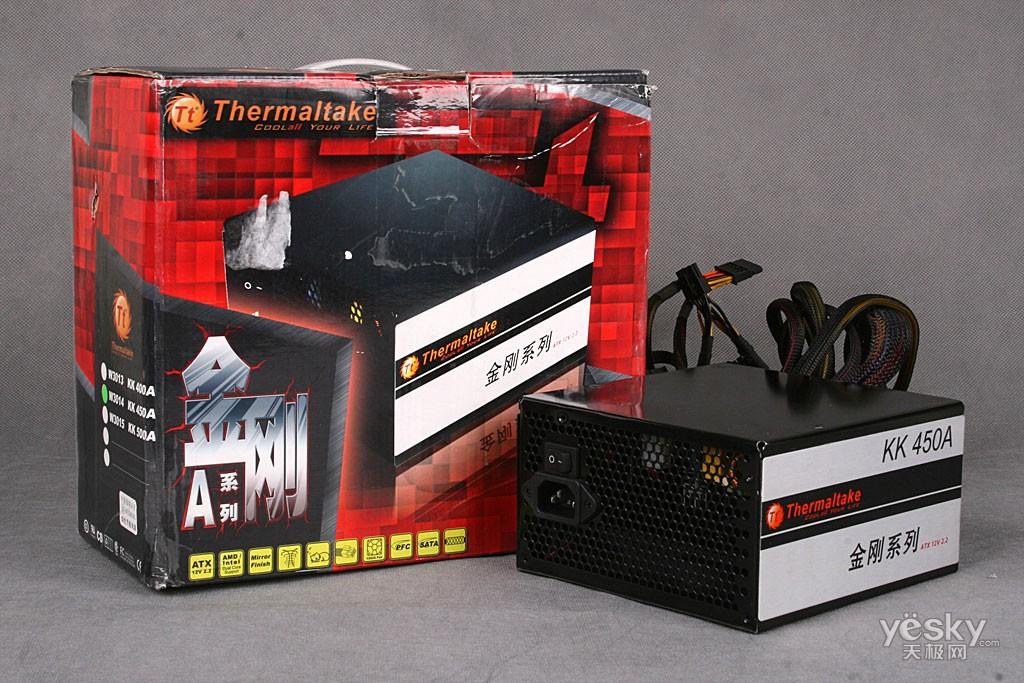

Thermaltake是大家都非常熟悉是一个外设品牌了，其他电源产品在消费者中也非常的受欢迎，针对此次横评，Tt给我们送来了一款他们中端主力型号——金刚KK450A，这是一款额定350W，最大450W的电源产品，不过与我们此次横评功率段不合，估计是他们在送测的时候搞错了，因此比较遗憾无法参于横评，不过我们也采用了专业仪器，使用350W电源的标准进行了测试，下面我们会以表格形式将他们的成绩列出。

s

Tt金刚KK450A支持ATX 2.2规范，具有双12V输出，两组电流分别为12A和15A。+3.3V的输出为20A，+5V输出20A。电源最大输出功率450W。

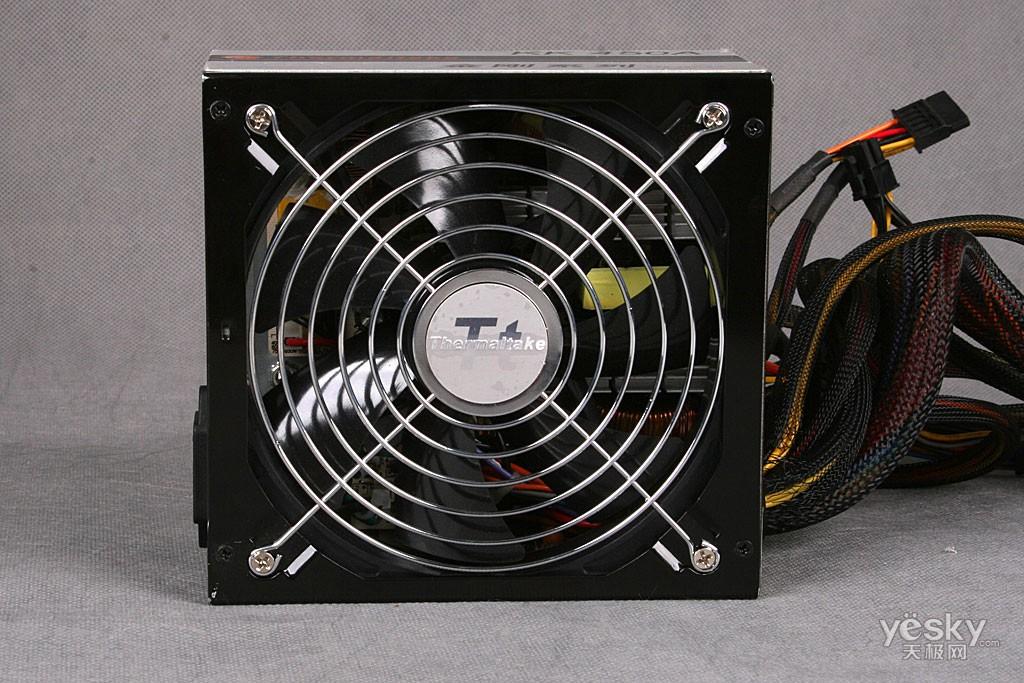

散热方面这款电源采用14cm的大尺寸静音风扇，大尺寸风扇可以把转速降得更低，达到完美散热的同时不会产生烦人的噪音。

尽管是一款350W的电源，但Tt做得仍一丝不苟，电源内部布局非常合理，各元件错落有致，丝毫不显拥挤，显示出较强的大厂风范。

Tt金刚KK450A电源采用主动式PFC+单端正激设计，EMI电路为一体化设计，全部放置在电源的主PFC板上，略为简单。主动式PFC电路，使用了单颗150uF 400V的高压滤波电容，可见主动式PFC对市电进行了升压处理。三变压力器，其中那个黄豆大小的是MOS管的驱动变压器，不像半桥式电路那样需要一个较大的驱动变压器，低压滤波电路做得也非常完整，有效地保证了电源的稳定输出。

Tt金刚KK450A的测试结果：

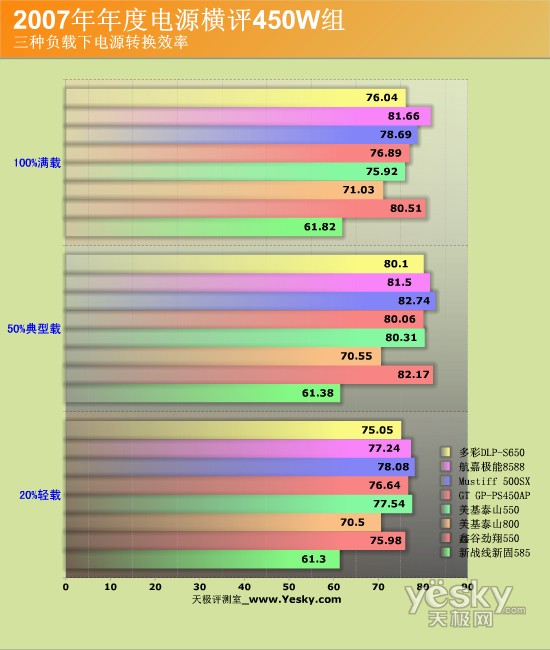

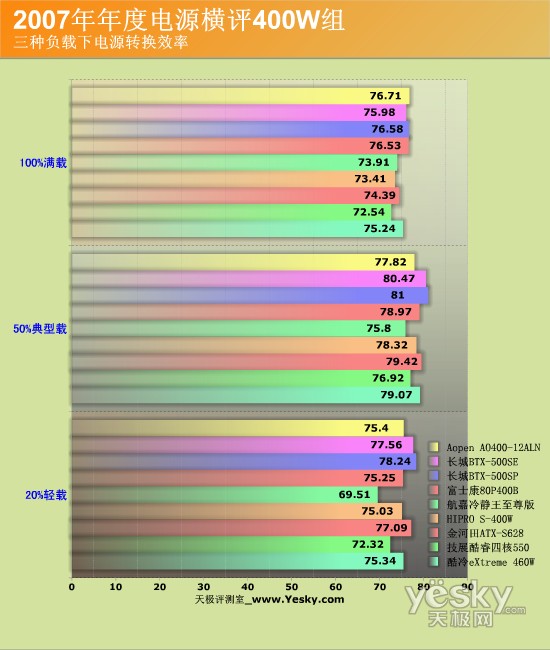

从测试的结果来看，绝大多数的电源的表现还是非常不错的，转换效率普遍都可以达到75%以上，不过遗憾的是此次电源横评测试中没有一款电源达到80Plus的标准。其中，400W组的成绩相对较为平均，长城双杰BTX-500SP和BTX-500SE以及金河田的ATX-S628的综合表现是最好的。相比之下，450W组的转换效率普遍要比400W组的高，但也没有达到80Plus的标准，而且成绩波动较大，表现较好的是有航嘉极能8588和多彩DLP-S650、鑫谷劲翔550等产品，不过我们也发现来自新战线的新固585的则表现较差，转换效率只有61%左右。而在PF功率因数测试上，需要提一下的是美基的两款产品泰山550和泰山800以及新战线新固585的PF功率因数都很低，特别是泰山800，其PF功率因数只有0.375，很怀疑是不是我们此次拿到的这款电源的PFC电感坏了，当然这样的测试结果不排除手气坏等客观因素，我们天极网会在横评之后从市场上选购这两款产品再次进行测试，还事情一个真相，感兴趣的消费者不妨多多关注我们天极网机箱电源散热器频道。

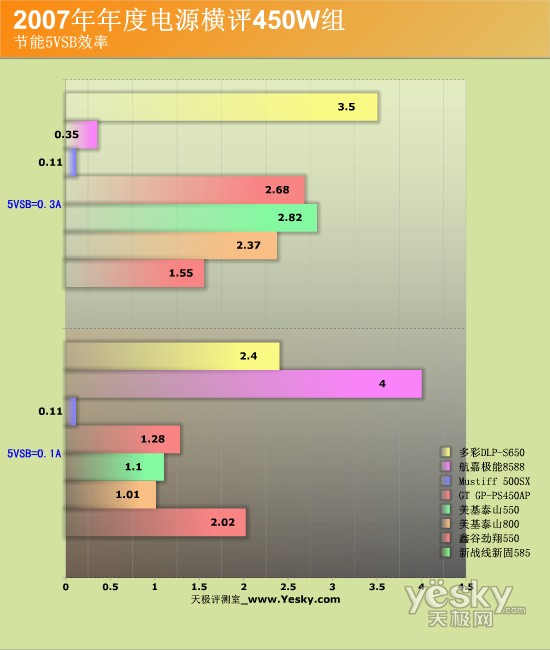

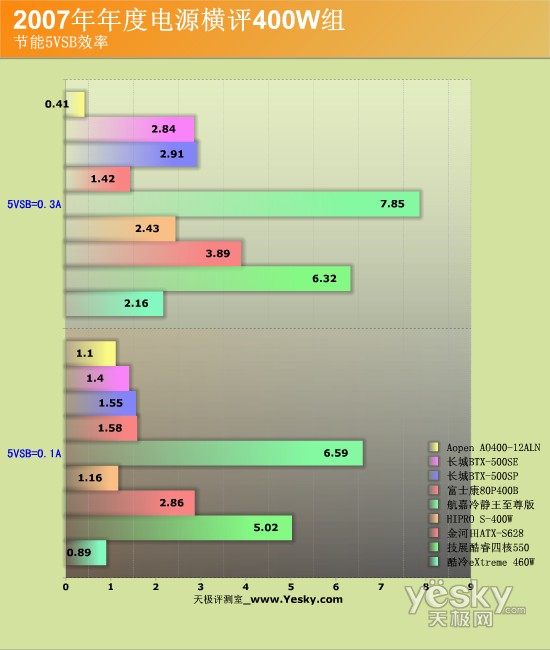

至于节能5VSB的测试成绩，这里我们要跟大家说明一下，由于此次横评中有些电源在设计上采用间歇式供电的方法来节能，而我们采用Chroma 8000设备抓取的时候可以正好抓到峰值，也有可能抓到是峰谷值，就像Mustiff 500SX，我们两次抓的都是其峰谷值，都只有0.11W，而像航嘉冷静王至尊版，我们抓到的就是其峰值了，因此我们很难对比其成绩，因此此项目只作参考，我们将其单独列出是为了给大家说明一些5VSB待机的实际功耗，因为有很多厂商宣称自己的待机功耗不到1W，实际上这是非常困难的。我们国家的标准是5VSB=0.3A的时候功耗不超过3W即为节能，而国际上则要求5VSB=0.1A的时候功耗不超1W才称得上节能，因此虽然此次横评里5VSB的测试项目不是太精确，但供大家参考还是可以的。

当然，我们评定一款电源好坏除了看效率还要综合其他因素如价格、保修、品牌等。另人欣喜的是此次横评的所有参测电源都提供了三年以上的保修服务，特别是新战线的新固585，还提供了长达五年的保固服务，免去了消费者的后顾之忧。这也说明了我们的电源厂商已经重视了除产品以外的服务，这是我国电源市场走向规范的一个标志，相信以后的电源会普及三年保修，那样产品的整体质量会跟上去，对于消费者是一件好事。

写到这里，我们此次天极网2007年度高功率电源横评也基本告一段落，在分析对比了各款电源的优点和不足之后，让我们一起来看看都有哪些优秀的产品获奖。

最佳性能奖：航嘉极能8588

航嘉极能8588虽然不是什么新产品，但这位老将在此次横评中表现非常抢眼，无论是电源的做工、用料、设计还是最终的测试成绩，都是所有参测产品的佼佼者，81.66%、81.5%和77.24%的转换效率也是所有产品中综合表现最好的，而且在综合调整率与纹波、电网跌落等测试中也均有上佳表现，荣获我们此次天极网2007年年度高功率电源横评的“最佳性能奖”当属时至名归。

最佳性价比：长城BTX-500SE

长城BTX-500SE在此次横评测试中一直表现良好，成绩在所有参测电源产品中也名列前矛，尽管电源的转换效率不是最高，但扎实的用料、优秀的设计以及长城多年来的良好的用户口碑都使我们对这款电源有着极好的印象。而且这款目前长城最新的400W 2.3版电源的公开售价只要408元，性价比非常出色，因此我们授予他此次横评的“最佳性价比奖”

编辑选择：金河田ATX-S628

虽然从设计上看金河田ATX-S628比较普通，仅仅配备了被动FPC和半桥电路，但产品的性能却丝毫不差，三种负载下的转换效率甚至比很多采用主动PFC+单端正激电路的电源要高，足见金河田在用料设计上的用心。高效、稳定、扎实是我们对这款电源的客观评价，这也是我们将“编辑选择奖”这一奖项颁给他的原因。

编辑推荐：多彩DLP-S650

多彩DLP-S650是多彩高端能源之星电源系列中的一员，产品定位于小型服务器和发烧友，因此这款产品的做工用料均非常出色，处处体现着服务器的严格标准，十分适合需要长时间开机的用户选购，而且在此次横评中多彩DLP-S650也成功完成了我们全部的测试项目，更让我们对其稳定性放心，容获我们此次横评的“编辑推荐奖”。

告别已经过去的2007年，我们迎来了举世瞩目的2008奥运年，这一年对于我们整个中国、整个中国IT产品都会有深远的影响。电源，作为一台PC的动力之源，虽然原理简单，功能单一，但它是我们一台电脑里必不可少的配件，是我们电脑能稳定工作的基本保证，没有了电源，电脑就是一堆冷冰冰的废铁，什么也干不了。

正因为电源如此重要，我们才举行了这次跨年度的市售高功率电源横评，到这里，横评已经告一段落，各奖项也均名花有主，那么我们从过去的2007年，从过去的这次横评里，我们可以得到什么信息？2008年的电源市场究竟会是怎么一种情况？什么样的电源才会在2008年走俏？这也是我们通过这次横评最想得到的答案：

首先，2008年的电源市场两极分化的局面会进一步加剧，250W的低功率电源和400W以上高功率电源的市场占有率会进一步提升。目前PC硬解HDTV高清视频已经不是什么难事，这也使得电脑除了工作、娱乐游戏外还多了另外一种功能：高清播放，这也就是我们常见的HTPC，而目前支持高清播放的整合主板已经推出，会有相当大部分对显卡要求不是很高的用户选择整合主板来组建系统，因此低功率电源势必走俏。而在游戏发烧友方面，DirectX 10这一API经过了一年来的发展，目前也已经步入实质性应用——3D游戏，DX10拥有众多绚丽的特效是DX 9所不具有的，用户如果想体验更为真实的游戏画面，升级显卡是必然之路，这也会使关注、购买400W以上大功率电源的用户增多，综合分析，2008年电源市场会是低功率与高功率电源同台竞技，而多年来的主角300W、350W这些老将也可以下场休息了。

节能、环保依旧是电源的主旋律。能源危机以及人类对自身居住环境和健康的重视使节能环保这一呼声户继续高涨下去，不过与以前不同的事，2008年的节能与环保会步入真正的实施阶段，而不再像以前那么光吼不做，这是一大进步，也是我们所喜闻乐见的。

洗牌。洗牌这个词对于我们整个IT配件厂商来说实在是再熟悉不过的了，对于电源市场亦是如此，虽然经过了前几年的不断洗牌，电源市场也已经逐渐成熟，但市场的洗牌不会停止。特别是现在传统的DIY市场份额日渐萎缩，手机、笔记本强势入侵，电源作为DIY配件中的一员势必也会受到一定程度的冲击，紧缩的市场必然造成竞争的升级、加剧。市场的规律就是强者恒强，弱者恒弱，你不进步意味着你将落后别人，最后终被市场淘汰。中国人民币的持续升值与GDP的快速增长使得我们逐渐失去了制造大国的优势，当中国没有成本优势的时候，能存活下来的，就只有靠品牌了，因此，2008年的电源市场洗牌不仅不会停止，还有进一步加剧的可能，能从竞争中站起来的品牌都是有实力的大厂，这对于规范我国的电源市场当然是一件好事，我们希望看到市场上没有杂牌电源的那一天。
