7英寸低价神机 谷歌新一代Nexus 7拆解

手机中国
最新发布的新一代Nexus 7相比吸引了不少人的目光,而就在这款平板发布不久,ifixit的拆机大神们将“魔爪”伸向了它。当然没有非多大的力气这款平板就被拆解,并给这款平板的拆解难度打分为7分(分数越高越容易拆解,最高分为10分)。那么究竟这款世界上分辨率最高的7英寸平板内部如何呢?接下来就让笔者为大家一探究竟。

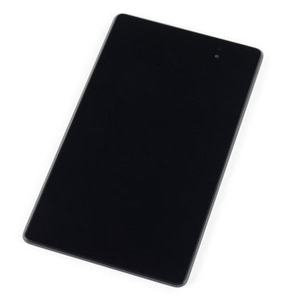

谷歌新一代Nexus 7搭载了高通Snapdragon Pro S4四核处理器,配备 Adreno 320 GPU和2GB RAM,7英寸1920×1200像素分辨率屏幕,像素密度 323ppi,在厚度上也比第一代产品薄了2毫米,重量轻了50克,性能上要比比上代Tegra 3处理器快了80%。
之前有消息报道,新一代 Nexus 7背部做工很差,其背后的Nexus 标识中的“U” 字母做工很差,字母不连贯,而且镌刻痕迹很不均匀。从上图可以看出这代平板相比上代在“ASUS”标志上位置是一致的,但在“Nexus ”的标识上两代产品则是截然不同,但这款平板的内部做工究竟怎么样呢?我们不妨来看一下。
打开屏幕与后盖的连接
由于新一代Nexus 7外壳并没有用螺丝固定,因此可直接用塑料撬板沿着设备边沿直接暴力拆解。
打开屏幕与后盖的连接处一定要小心,毕竟这块屏幕才是这块平板最贵的地方。
首先映入眼帘的就是大大的电池以及主板的排线。
拆解后盖
后盖的中心部分是这款平板NFC的所在处,为了防止对主板上的电路造成干扰,因此会有屏蔽罩遮盖着。
这款平板的无线充电模块和NFC是连载一起的,也就是说这款平板在支持NFC的同时也支持无线充电,当然这需要有外接的设备支持。
拆解电池
接下来拆解电池,首先使用撬棒拆卸平板的电池卡口。看得出来新一代Nexus 7 的主板分为两部分,并用跳线的方式连接。另外主板上有螺丝固定,螺丝上贴有防拆易碎纸保护。如果易碎纸破碎,有可能失去官方保修。
电池上还有两个与主板直接固定的螺丝,也需要拧下才能完整的取下电池。
该电池的额定电压为 3.8V,15Wh,3950mAh的物聚合电池,相比比上一代 Nexus 7的4326mAh 有所减少。但这代平板的分辨率有了很大的提升,容量减少不是一个好的讯号。
拆解平板下方主板
接下来是拆解平板下方的主板,平板下方的这一部分主板并没有太多的IC零件,仅作为各种连接接口的集中焊接地点,另有有一枚型号为ELAN eKTH325BAWS 的芯片,这款芯片是电容触控屏幕的控制中枢。
主板附近有7颗螺丝固定,这点拆解难度不大。
拆解平板上方主板
接下来是拆解平板上方的主要主板,上面集成了这款设备几乎所有的零部件,前后摄像头,处理器以及显卡都在此处,这里也是这款平板的主大脑。
平板的前后摄像头很容易拆除。因为都连接在排线上,非常容易就可以取出。
上方主板零件解析
上方主板上排列的零部件细节,每个零部件组块采用模块化分区设计,之间间隔有金属框架,防止不同模块之间相互干扰。
其中(上图),红色为高通APQ8064 Snapdragon S4 Pro四核处理器;橙色为尔必达4216EFBG 512MB DDR3L SDRAM 内存颗粒,有四颗共2GB(前后分别两颗);黄色为Analogix ANX7808 发射器;绿色为德州仪器生产的 BQ51013B 感应充电控制器;蓝色为高通 Atheros 公司提供的 WCN3660 无线控制模块,支持 WLAN a/b/g/n,蓝牙 4.0(BR / + EDR + BLE)和 FM 收音机功能。
而在另外一面紫色芯片为 SK 海力士 H26M51003EQR 16GB eMMC NAND 闪存;黑色为高通 PM8921 快速充电电池管理 IC。可见这款主板上的零件高度集成,但处理器没有采用最新的高通600或许是个遗憾。
最后小部件拆解及总结
新一代 Nexus 7内置了双扬声器功能,可提供优异的立体声外放功效,而为了达到这一目的,谷歌新一代Nexus 7牺牲了相当多的内部空间。毕竟平板大多是用来外放的,而如今采用双扬声器的7英寸平板可是不多。
三个触点都是用来增强Wi-Fi信号的。
总结:iFixit 对谷歌新一代 Nexus 7 的评价是,可修复性为7分,并不算十分难修理。尤其是平板后盖,由于没有连线,因此非常容易打开,几乎可用暴力解决,而且内部主板上的螺丝采用十字纹,并 不需要准备特殊的专用螺丝刀;而唯一很有难度的,则是平板前面的显示屏,因为液晶显示屏和触控屏使用胶水完全粘合在一起,如果需要更换屏幕,则需要使用加 热枪。所以用户最好不要让新一代 Nexus 7的屏幕破碎或出现问题。通过以上的拆解也让我们进一步的了解到了这款 229美元的低价神器,虽然它的配置在如今的7英寸平板中算得上翘楚,但由于整体 成本的考虑,这款平板并没有在处理器上采用最新的高通600,不得不说是一个遗憾。
