今天我们将前不久上市的TCL"大眼·晶"洗衣机进行了一次大拆解，以期为大家展现滚筒洗衣机的内部结构以及各部件的功能，和大家一起来了解一下滚筒洗衣机的构成，从而更好的应用我们家中的洗衣机。
作为一款高“颜值”的产品，TCL"大眼·晶"洗衣机凭借其富有艺术感的外观和细节设计，站上了2015年iF设计大奖的领奖台。外部极简的控制面板搭配R30的圆角设计，整体外观圆润而不失霸气，在内筒方面，其采用了蜂巢型的凸起，能够对衣物实现全方位的精致呵护。

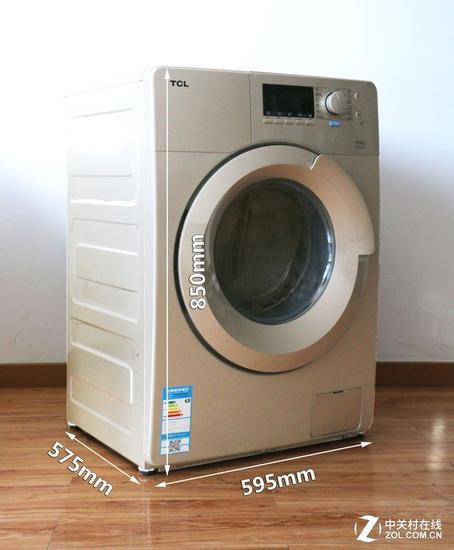

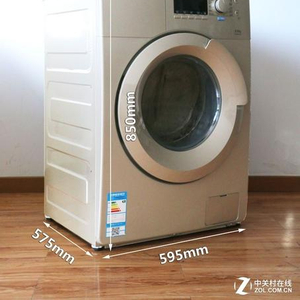

TCL"大眼·晶"
TCL"大眼·晶"是一款拥有8Kg洗涤容量的滚筒洗衣机，整机造型由德国设计团队打造，设计简洁明了，从面板上的LED显示屏和大字体到直径达 490mm的超大舱门，让整台洗衣机增添了一份灵动，简洁而不显呆板。下面就让我们一起更加直观的来了解一下这款洗衣机的内部结构以及部件构成。

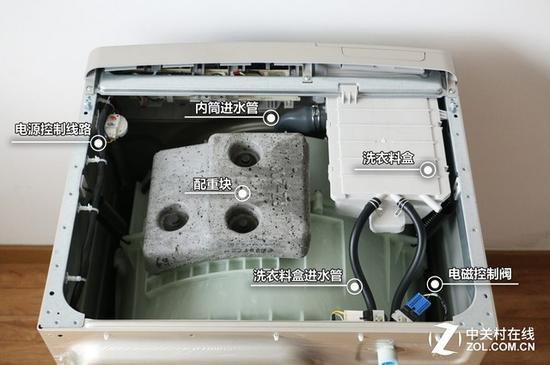

TCL"大眼·晶"滚筒洗衣机顶部一览
由于TCL"大眼·晶"滚筒洗衣机为一体成型机身，所以拆解的话需要从机身顶盖开始，将固定顶盖的螺丝去除之后，把顶盖向后抽出，即可看到洗衣机的内筒 结构了。打开上盖后我们首先看到的是巨大的配重块，配重块能够起到稳定内筒的作用，保证洗衣机在运转时稳固不摇晃，减少洗涤发出的震动与噪音。这款 TCL"大眼·晶"滚筒洗衣机配备的是混凝土配重块，目测来看，该配重块体积不小，且安放在了滚筒的正中间位置，能够让洗衣机的震动降到更低。

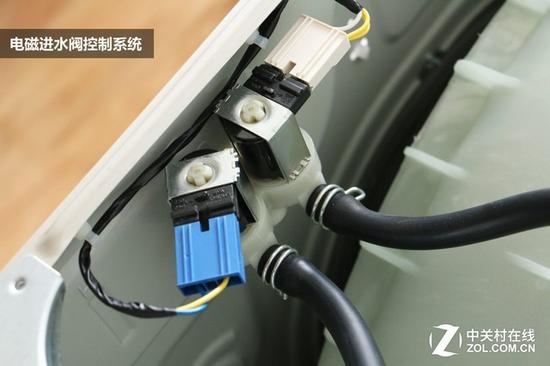

电磁进水阀控制系统
除了配重块，我们还可以看到洗衣机的电源控制线路、内筒进水管、洗涤剂盒、洗衣料盒进水管以及电磁控制阀。TCL"大眼·晶"滚筒洗衣机的洗衣过程全部由电脑芯片控制，电磁进水阀控制系统，能够感知水压，从而通过程序来控制进水的水量以及开关操作。

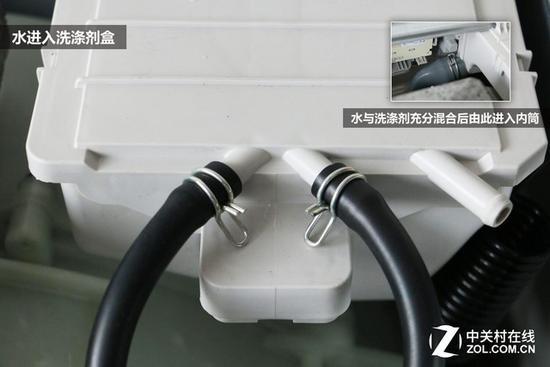

洗涤剂盒
TCL"大眼·晶"滚筒洗衣机拥有智能精准投放技术，它通过3项感应技术检测衣物重量、用水量和洗涤剂量等信息，并自动添加适量洗涤剂和柔顺剂，智能选择最佳的洗涤程序，确保衣物彻底洗净。

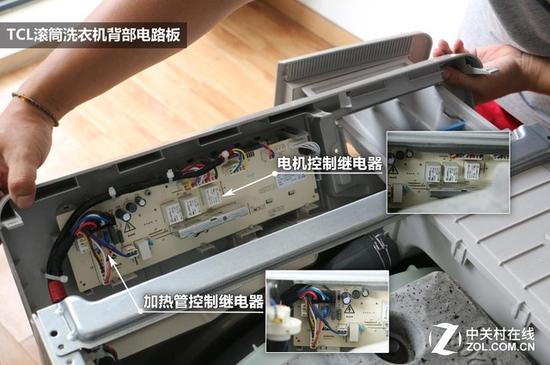

背部电路板
在拆除了机箱顶盖之后，我们将要对TCL"大眼·晶"滚筒洗衣机的前端电脑控制面板进行拆卸，洗衣机的控制系统就是它的“大脑”，一些洗涤程序都是由这 个电脑来进行控制，拆卸时也需要小心，拆开之后我们可以发现电路板上的主要电路板和继电器，包括控制电机的继电器和控制加热管的继电器！

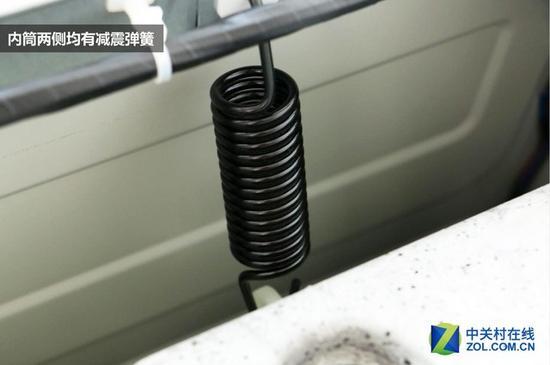

内筒两侧均有减震弹簧
减震弹簧的好坏，直接影响着洗衣机运行时发出的噪音和震动幅度，TCL这款滚筒洗衣机内筒两侧采用的钢丝压缩弹簧，配合配重块，能够最大程度减少内筒运行时发出的震动，同时优质的材质选择，也让这款洗衣机的寿命更长。

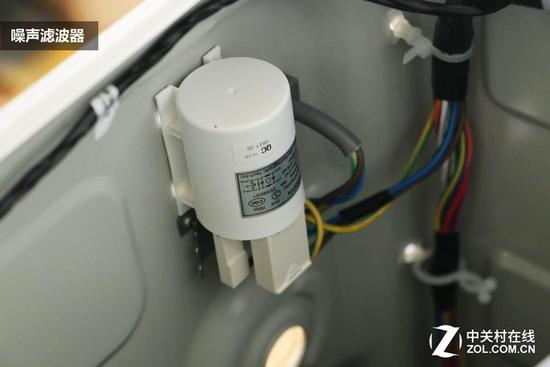

噪声滤波器
电子设备的供电电源存在各式各样的EMI噪声，电子设备在运行当中都会产生电磁信号，电子电路元器件本身工作时也会产生热噪声，当机器的电路受电磁干扰 而发生误动作时，会使电源停止工作，导致电子设备无法正常工作。TCL这款滚筒洗衣机在电源处增加了噪声滤波器，防止外来电磁噪声干扰电源设备的同时，也 抑制电源设备本身产生的电磁干扰。

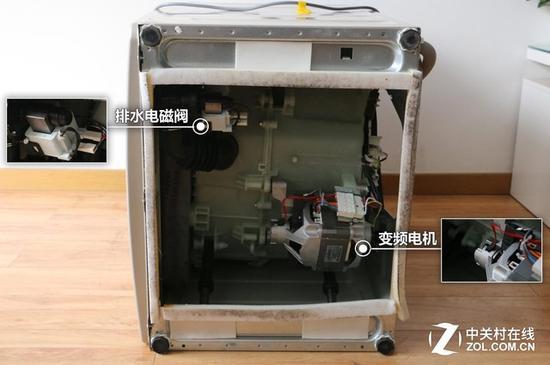

滚筒洗衣机底部
接下来我们把机身反转就能看到这款TCL滚筒洗衣机的电机和排水电磁阀了，其采用了江苏三江电器生产的单相串激电动机，该款电机体积小、重量轻，通过改 变输入电压的大小，直接改变转速，调速也很方便。该款电机在洗涤时能够达到1300转/分钟，在脱水时能够达到14000转/分钟，能够满足我们日常生活 中的使用需求！

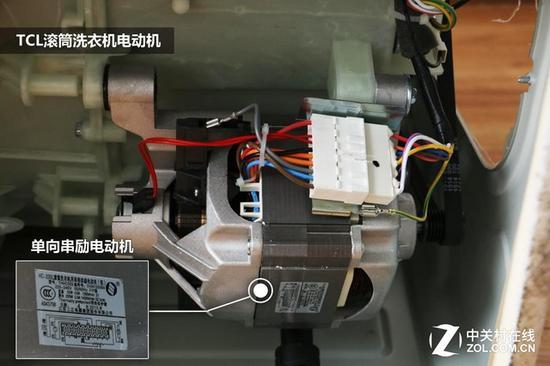

TCL单向串励电动机
由于该款洗衣机并不是直驱型的传动方式，所以需要皮带轮来进行动力传递，打开后盖我们可以看到巨大的转盘与传动带，仔细观察，在电机的转轴和皮带上都有细细的凹槽，这样的设计能够增加摩擦度。

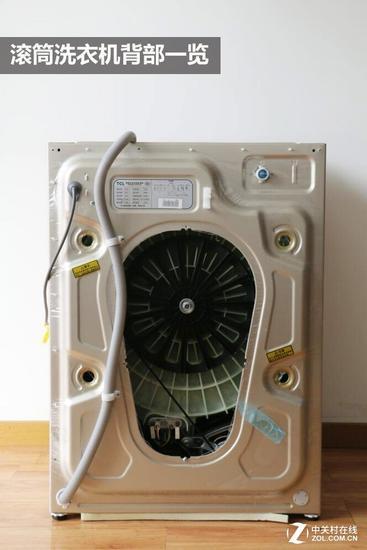

滚筒洗衣机背部一览
这种传动带叫做多槽带/多楔带，优点是与带轮的接触面积和摩擦力较大，因而传动能力更大。多楔带还具有传动振动小、散热快、运转平稳、使用伸长小、传动比大和极限线速度高等特点，因而寿命更长；节能效果明显，传动效率高；传动紧凑，占据空间小。

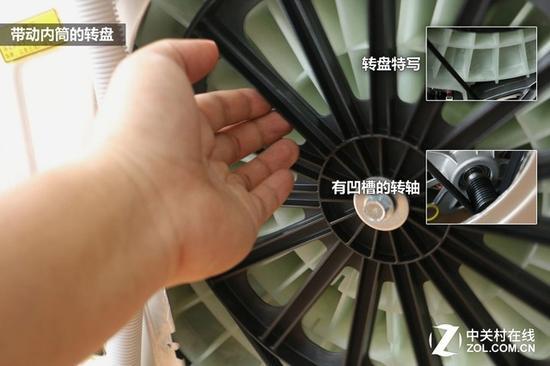

带动内筒的转盘
结语：对于一款定位于工薪阶层的滚筒洗衣机，我们不能要求的太多，从整个内部构件来看，TCL这款洗衣机体现了它出色的性价比，不论是超大的配重块，细致的做工， 还是性能不错的电动机，都显示出了TCL满满的用心，而洗衣机自带的诸多实用性的功能，比如12种精细的洗涤程序，洗涤剂自动投放功能，还有贴心的一键除 菌都让这台洗衣机显的诚意十足。
