畅玩游戏 极速易用技嘉Z77主板评测

Intel Z77主板为游戏玩家带来了智能响应磁盘加速和快速启动技术，搭配SSD固态硬盘即可快速开机和载入游戏，然而坏消息是，这两项功能默认的安装设置方式比较繁杂，对电脑造诣不高的玩家来说是挺困难的。

为了满足大众玩家对这两项功能的追求，技嘉搭配7系列主板推出了易用的EZ Setup工具，让智能响应、快速启动都能一键自动安装设置，轻松带来开机速度和游戏载入速度的提升，下面我们就一起来用技嘉 GA-Z77X-UD3H体验一下这项技术！

技嘉 GA-Z77X-UD3H特色概况介绍：

技嘉 GA-Z77X-UD3H基于Intel Z77芯片设计，支持高性能双卡交火/SLI，采用第四代超耐久设计，配备3D BIOS、3D数字供电和特色的mSATA扩展，做工用料出色，超频可控性也不错，此外，它还支持技嘉的EZSetup工具，能轻松一键自动安装并完成智 能响应、快速启动和智能连接的设置，让主板的性能潜力、扩展能力和易用性取得良好的平衡。

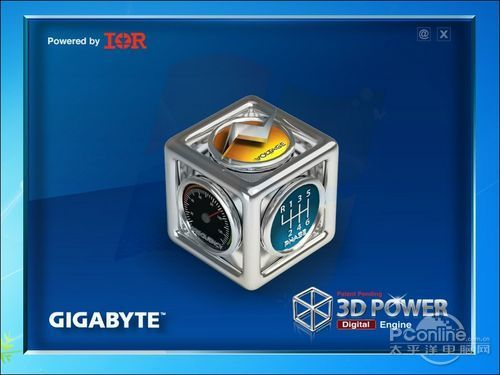

技嘉Z77上的3D供电采用4路数字引擎，为CPU、核芯显卡、内存插槽和VTT分别提供独立、可控的数字化供电，让供电的稳定性和可控性上升到了一个 全新的水平，既可以加强供电去超频，也可以精简供电实现节能，对于各种用户来说都十分有用。同时这项技术还提供电压、频率、相数三大方面的控制，配合 Windows下的3D Power软件，可以轻松调控主板的供电设置。

技嘉 GA-Z77X-UD3H采用第四代超耐久设计，具备防潮湿、防雷击、防静电、防高温四大特点，而且还有2倍铜用料保证主板更加高效、低温。

技嘉 GA-Z77X-UD3H主板赏析：

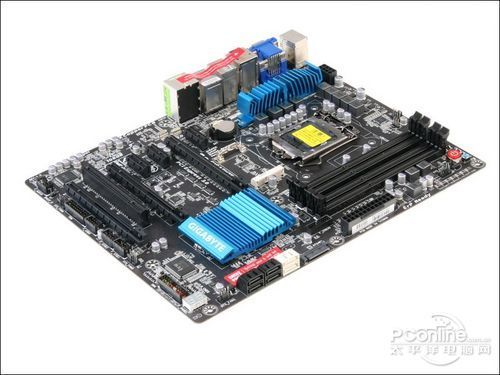

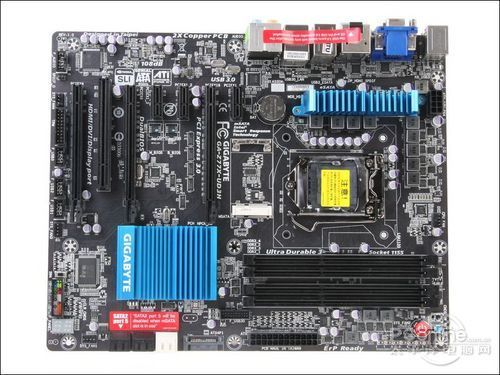

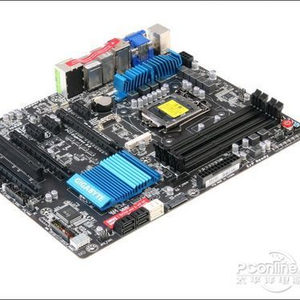

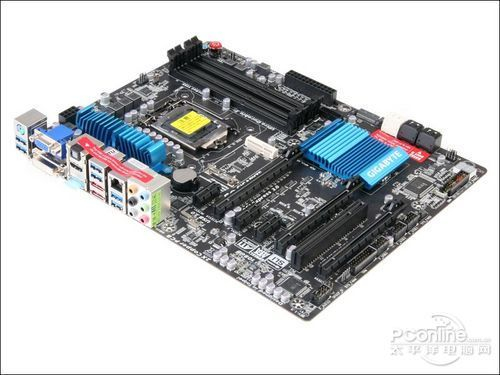

技嘉 GA-Z77X-UD3H采用Intel Z77芯片设计，支持LGA 1155接口的二代/三代Core i处理器，支持搭配K系列不锁倍频CPU进行超频，最高可超频支持DDR3 2666MHz的双通道内存，可扩展支持x8+x8模式的高性能双卡交火/SLI。

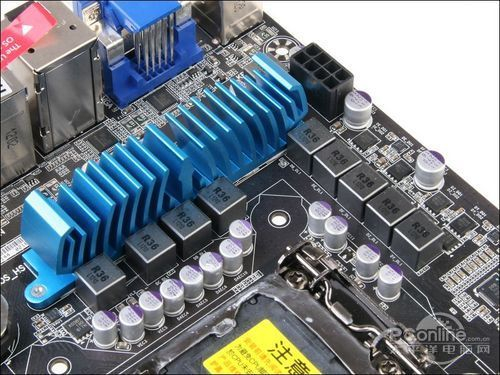

这款主板的供电部分采用了9相供电设计，由3D数字供电芯片主控，用料为超耐用的三洋固态电容、高效低发热的低抗阻MOSFET和优质的铁素电感，并且带供电散热片，保证了主板的高效稳定，为超频作好了充分准备。

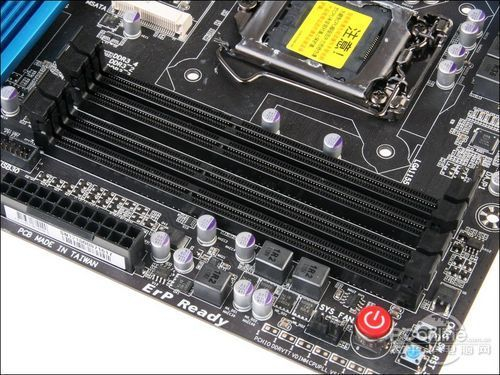

主板配备4条DDR3 DIMM内存插槽，搭配三代Core i默认可支持DDR3 1600MHz双通道内存，最高可超频支持DDR3 2666MHz，搭配单条8G内存最大扩展容量达32GB。

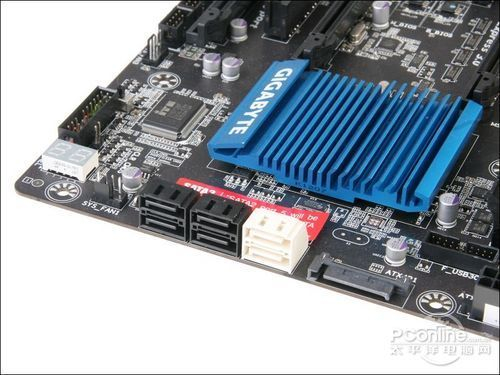

这款主板具备6个SATA磁盘接口，其中2个白色的是原生SATA3.0接口，其余4个是SATA2.0接口，支持RAID功能和智能响应功能，可以用 固态硬盘为机械硬盘加速，明显改进数据的读取速度。此外这里还设有OC-PEG接口，可以用SATA硬盘的供电接口为显卡提供额外供电，强化超频的稳定 性。

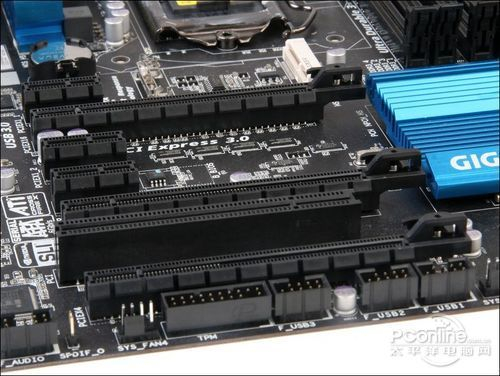

主板一共配备7条扩展插槽，其中3条是PCI-E 显卡插槽，3条是PCI-E x1扩展插槽，1条是PCI插槽。第一和第二条显卡插槽由CPU提供，支持最新的PCI-E 3.0标准，可以组建x8+x8模式高性能双卡交火/SLI，最后一条显卡插槽由主板芯片提供，速度为PCI-E 2.0 x4，并且与PCI-E x1扩展插槽共享带宽，因此用上之后就不能使用PCI-E x1扩展了。

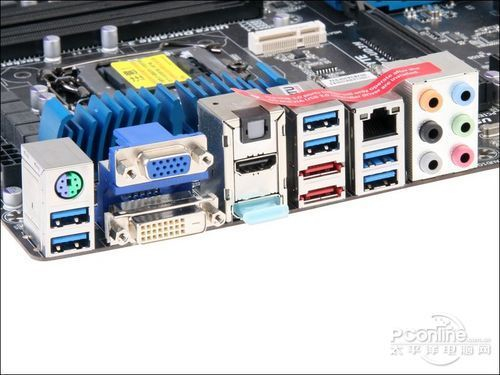

这款主板的I/O接口非常丰富，包括1个PS/2键鼠接口、6个USB3.0接口(2个原生，4个VIA芯片提供)、VGA+DVI+HDMI+DP超全视频输出、光纤音频输出、2个E-SATA接口、RJ-45网线接口和8声道音频，充分满足高端用户的需要。

细节设计与芯片部分赏析：

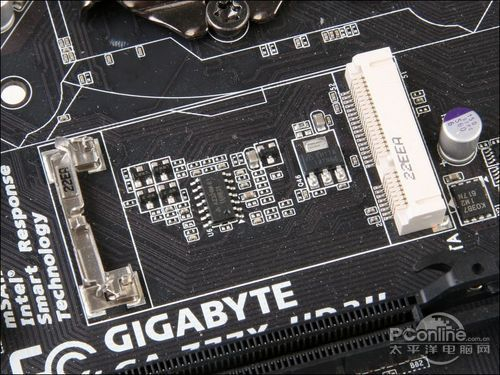

除了7条扩展插槽，这款主板还提供一个mSATA接口，由原生的SATA2.0接口转变而来，可以用于安装使用廉价的小型SSD固态硬盘，方便与接在一般SATA接口上的机械硬盘组建智能响应。为什么不使用SATA3.0接口？实际上，由于mSATA硬盘的尺寸很有限，其上面能搭载的颗粒数量也较少，总体读写速度表现根本达不到SATA3.0的水平，因此使用SATA2.0也已经足够。

在组建双卡交火/SLI时，主板的右下角可能不大方便操作，因此技嘉的中高端主板一直都把板载微动做在右上角，在这款主板来说包括带背光的电源、黑色的清空BIOS和蓝色的重启三个。此外，主板还在这里提供了电压测量点，方便用户实时检测电压，以控制好超频。

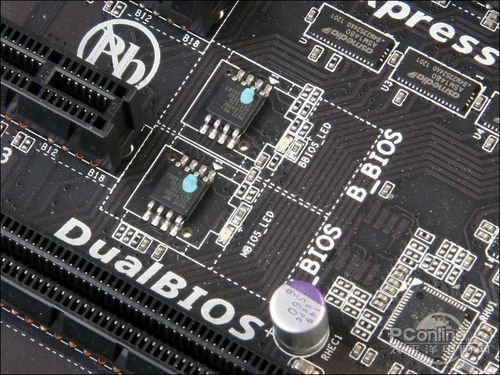

这款主板采用3D BIOS设计，不仅可以用键鼠轻易控制设置，还具备双BIOS功能，带BIOS切换开关，可以最大限度保证主板的可靠性。

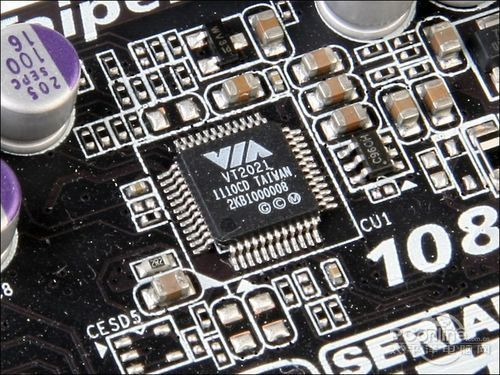

这款主板使用的是VIA出品的VT2021高清声卡，只为一些高端主板提供，它支持8声道音频输出，输出/输入分辨率为24bit/24bit，采样率 为192/192kbps，信噪比达110/100dB，水平和Realtek最强的ALC889差不多，只是驱动软件方面比较有差异。

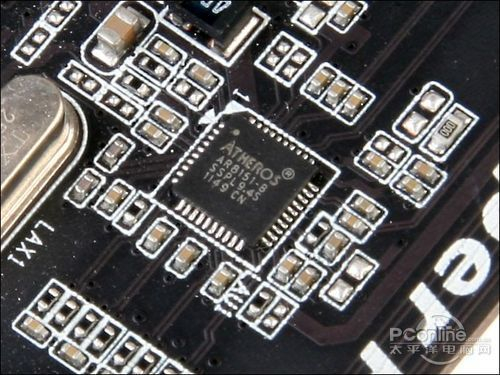

这款主板的网卡也没有采用Realtek的解决方案，而是采用了高通的Atheros AR8151网卡，性能表现稳定，而且具备最先进的节能技术支持，效能非常优秀。

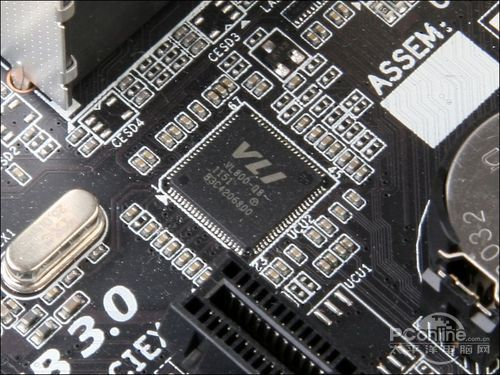

Z77原生支持4个USB3.0接口，而为了额外提供4个USB3.0接口，这款主板采用了一颗VIA出品的VLI VL800芯片。

评测平台与评测说明：

本次评测我们主要用技嘉 GA-Z77X-UD3H试试技嘉的EZ Setup工具，看看这款工具能否正确自动安装设置智能响应功能和快速启动功能，效果又如何。此外，我们还会对技嘉 GA-Z77X-UD3H的基本性能表现作测试。

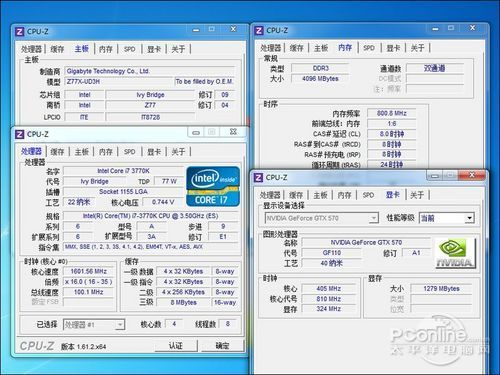

硬件方面，我们这次选择的是i7 3770K处理器，搭配4GB双通道DDR3 1600MHz内存和GTX570显卡，各方面性能表现应该都是非常强劲的，如果这款主板能够充分发挥这些硬件的性能，那么应对其他硬件应该也是没有问题的。

技嘉 EZ Setup工具试用：

EZ Setup的主界面非常简单，它会自动检测当前平台的硬件状况，如果相关功能受支持，前面的圈就会显示成深蓝色，否则会是灰色，当我们选择某项功能时，该 功能会变成浅蓝色，表示已经选中，选中后点击左下角的“Setup”就会开始自动安装。要使用智能响应和快速启动，必须有SSD固态硬盘，因此我们安装使用了一个20G容量的mSATA固态硬盘。

智能响应技术可在H77和Z77上支持，该技术是利用SSD固态硬盘作为机械硬盘的高速缓存来实时缓存常用的应用程序，从而提升系统的整体性能(尤其是读取性能)和响应速度。

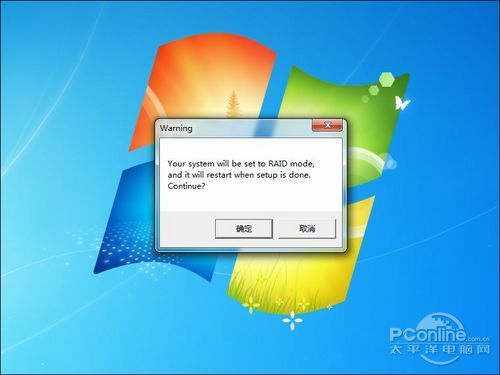

智能响应需要把硬盘设置成RAID模式才能用，因此按下Setup之后软件会提示系统即将被设置成RAID模式，这时取消的话会取消安装。选择确定，然 后机子就会开始自动重启，几番自动安装和重启之后，软件最后会提示已经安装完毕，弹出快速存储软件界面，停在桌面，这时智能响应就已经安装设置完毕了，可 以直接使用。

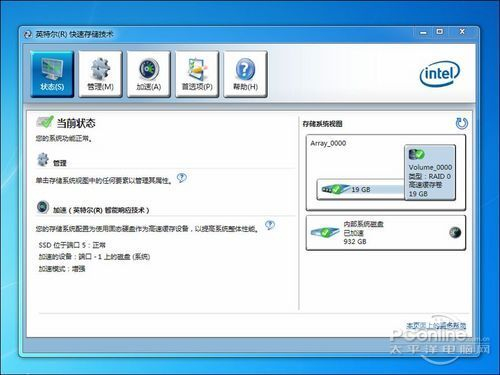

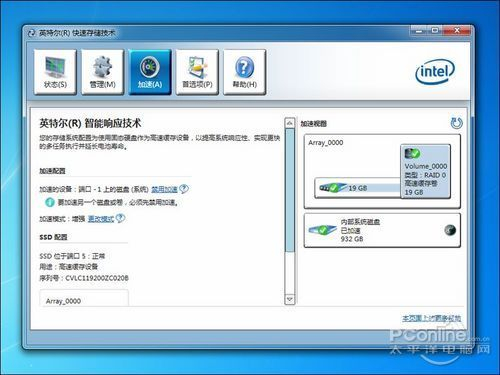

EZ Setup工具会自动安装并设置快速存储软件，默认情况下，软件会打开增强加速模式，优化读取速度，但是不优化写入速度。

除了增强模式，智能响应还支持最大化模式，进一步优化磁盘的写入性能，但是会带来数据易失性，如果传输途中因故中断，可能会丢失数据。

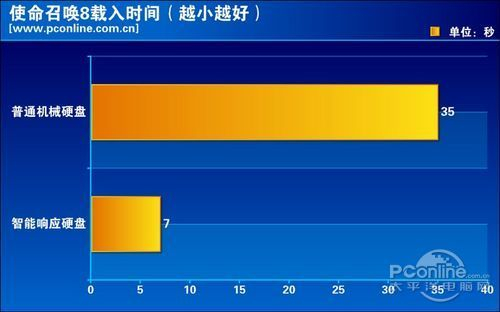

智能响应技术可以优化常用软件和游戏的载入速度，在部分游戏中其性能提升可达2~4倍，效果非常明显。

除了智能响应，EZ Setup还支持快速启动，可以一键轻松安装快速启动软件并自动完成必要的设置，不过需要注意的是，必须先在3D BIOS里选择打开相关选项，否则软件会拒绝安装到机子上。

快速启动技术最初源自Intel的超极本笔记本，正如其名，目的是令系统更快地开机并恢复到工作状态，是一种区别与传统开机模式和传统睡眠/休眠模式的开机方法。简单来说，这项技术会把在内存中睡眠状态的系统保存到SSD硬盘上，让系统即使断电之后也能恢复到睡眠前的工作状态中。

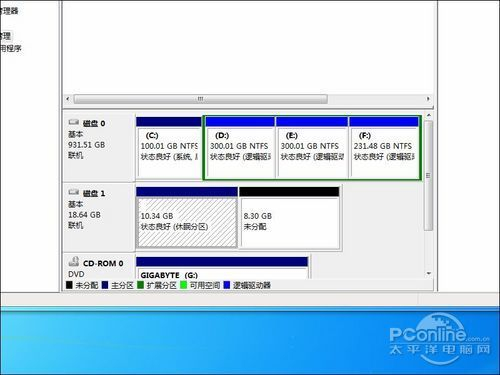

快速启动技术安装设置的一个难点就是设置一个分区用来保存休眠的系统，在EZ Setup工具帮助下，这些设置可以全自动完成，为用户省下了不少功夫。

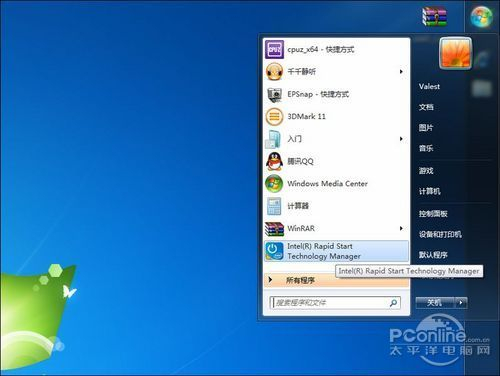

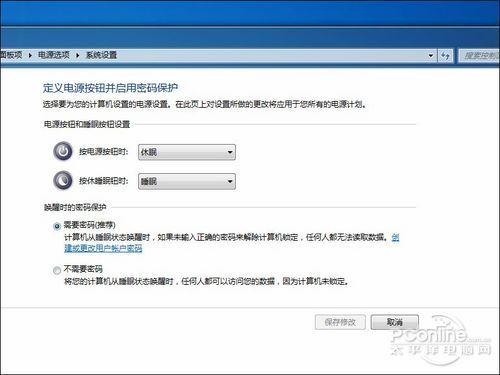

快速启动需要是通过睡眠实现的，可以说是“睡眠”的补充，使用一般关机时快速启动是无效的，因此我们需要设置“休眠”取代“关机”。我们右键点击任务栏的开始按键，然后在“属性”选项打开的属性窗口进行调整，并且在控制面板处把电源键也设置成休眠。

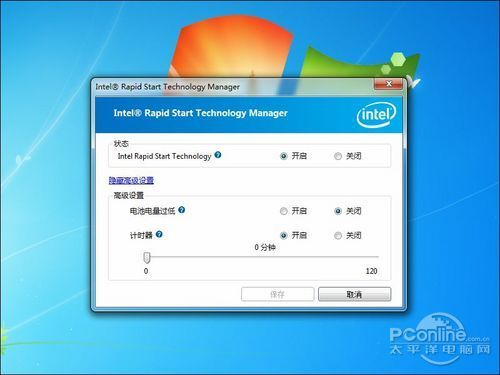

快速启动软件设置界面非常简单，基本设置有开启和关闭两项，而计时器一项，以及下面的时间选择，则是用于决定进入睡眠之后多长时间就自动进入快速启动模 式，比如我们设置了1分钟，那么系统将会在进入睡眠状态后1分钟后短暂通电运行(无显示输出)，然后将系统设置到快速启动模式并关机。

为了对比快速开机带来的优势，我们作了一个简单的测试，对比正常开机然后用PS打开一张图片消耗的时间，与用快速启动直接恢复系统到PS打开图片的状态，所消耗的时间。结果正常开机并打开图片消耗的总时间是77秒，而快速启动则只需16秒左右，效率提升是很明显的。

当然，这项功能也不是无敌，它会略微减慢系统关机速度，幅度很小约2~3秒，此外，一些网游从休眠的系统恢复过来时可能有点不大正常，需要重新打开登录。

小结：技嘉的EZ Setup工具可以自动识别当前平台能够支持的特殊功能，并提供自动化的安装和设置功能，虽然不能正确检测快速启动BIOS选项是否已经打开等小问题留下了一点遗憾，但是总体还是长处大于短处，它的便利性和易用性对于电脑技术不高的玩家用户来说非常有价值。

CPU/内存/综合性能测试成绩汇总：

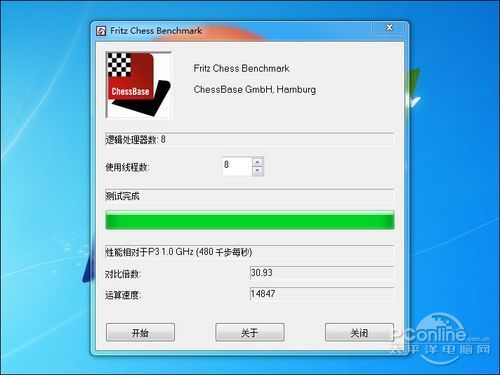

CPU性能测试：Fritz Benchmark测试
软件介绍	Fritz Chess Benchmark主要用于测试处理器的AI运算性能、多线程处理 能力，我们采用最新的4.3版，可支持12线程。
测试成绩	14847

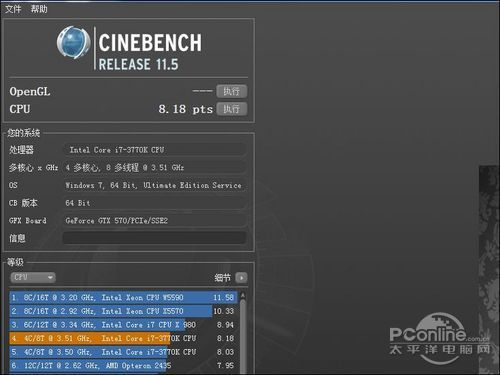

Cinebench R11.5 3D渲染性能测试

CPU性能测试：Cinebench R11.5 3D渲染测试
软件介绍	CineBench R11.采用了3D设计软件CINEMA 4D的3D引擎，支持多线程 同时运算，可以用来评测多核处理器的效能。
测试成绩	8.18

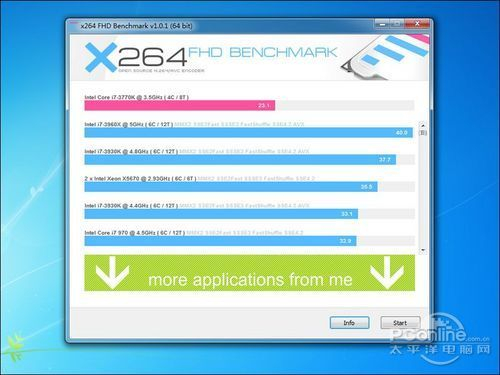

X264视频编码转换测试

CPU性能测试：X264视频编码转换测试
软件介绍	X264是一种广为运用的的免费视频压缩编码库，可以在相同体积下压缩出 比XVID质量更好的视频文件。 本次测试使用的软件是X264 FHD BenchMark V1.0.1，内嵌的X264转码器 是64位的，转换一段平均码率近30Mbps的1080P高清视频。
测试成绩	23.1

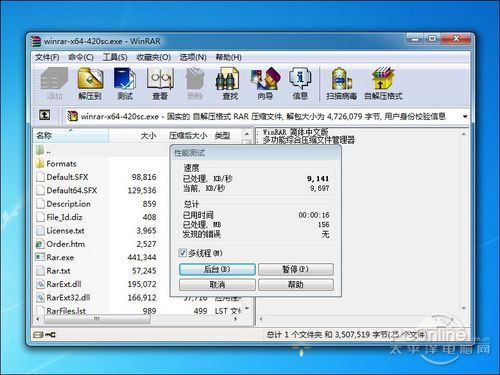

WinRAR内存性能测试

内存性能测试：WinRAR内存测试
软件介绍	WinRAR是目前最流行的压缩软件，我们使用了它内置的性能测试功能， 支持多线程，测试结果能有效反映CPU的多线程性能与内存性能。
测试成绩	9141KB/s(新版本，成绩不可与旧版对比)

小结：技嘉 GA-Z77X-UD3H搭配i7 3770K和双通道DDR3 1600MHz内存运行非常流畅稳定，性能表现淋漓尽致，没出现什么性能损失或瓶颈问题。

3D理论与游戏性能测试：

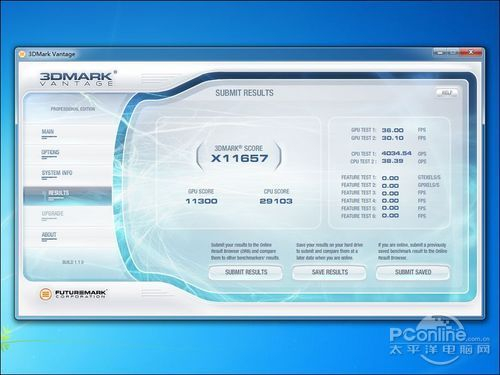

3DMark Vantage v1.10

理论性能测试：3DMark Vantage v1.10
软件介绍	3DMark Vantage能全面发挥处理器、显卡的优势，测试成绩至今仍 具有重要参考意义。
测试成绩	X11657

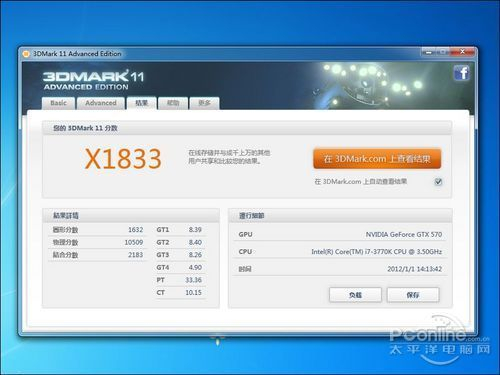

3DMark 11 v1.02

理论性能测试：3DMark 11 v1.02
软件介绍	3DMark 11基于Futuremark自行设计的原生DX11引擎，可综合考察DX11 整体图形性能。
测试成绩	X1833

《光荣使命》测试

游戏性能测试：《光荣使命》
软件介绍	中国第一款具有自主知识产权的大型DX11 FPS游戏，支持目前堪称计算机3D技术最顶尖的曲面细分特效、HBAO(环境光遮蔽)特效、PhysX物理加速特效。 使用自带Benchmark进行测试，使用高画质和普通后期设定
测试成绩	97.2fps

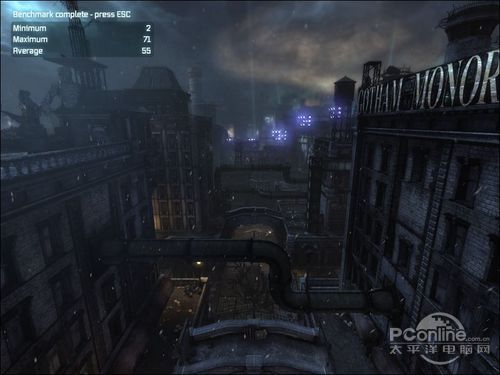

《蝙蝠侠：阿甘之城》测试

游戏性能测试：蝙蝠侠阿甘之城
软件介绍	蝙蝠侠：阿甘之城对显卡压力非常大，DX11高分辨率+最高画质下， 1000元以上的显卡才能够跑流畅。 测试采用了VeryHigh画质、Normal曲面细分+Phyx，4MSAA，开Phyx。。
测试成绩	55fps

小结：技嘉 GA-Z77X-UD3H充分发挥了GTX570显卡的强劲性能，跑分测试和游戏测试的表现都不错，而且这款主板还能支持组建高性能的x8+x8双卡交火/SLI，图形性能有保证。

评测总结：

技嘉 GA-Z77X-UD3H采用优质的第四代超耐久用料打造并且配备双BIOS，运行稳定高效有保证，全新的3D数字供电和3D BIOS设计不仅带来了视觉上的冲击，更优化了主板的可控性，让主板能更好地挑战超频极限，此外这款主板还设有mSATA扩展接口，可以方便地扩展安装廉 价的小容量SSD固态硬盘，搭配EZ Setup设置工具，轻松实现智能响应和快速启动功能，嗖一声开机、游戏，就是这么简单。

当前这款主板的报价为1588元，其扩展能力、超频能力相对千元以下的Z77更加优秀，而与同价位段产品相比，它的mSATA接口和EZ Setup保证了它能更轻松组建实现智能响应和快速启动，易用性有优势，总体还是比较靠谱的，觉得符合自己需要的玩家不妨考虑一下。
