随着1月初AMD新一代全新架构显卡Radeon HD 7970发布，AMD长达5年的VLIW超长指令字流处理器格局宣告终结，全新的GCN架构给GPU通用计算行业带来了并行计算性能的全面提升，也带来了 游戏用户翘首以盼的DirectX 11技术性能大幅度提升。
今天中关村在线显卡频道收到由微星送测的HD7970显卡一款，一样的公版卡，一样的基本性能和额定频率，而不一样的是微星这款显卡发布正值旗下Afterburner软件的最新2.2.0 Beta 10版提供下载。
在HD7970的Tahiti构架中，AMD做出了多种巨大的革新和改进，不仅抛却了VLIW带来的种种困扰，几乎完全解决了单元复用率低落的问题，同时也为我们奉上了一款非常精彩的DirectX 11图形构架。
TSMC的28nm HKMG工艺引入带来的直接效果就是应用这一技术的显卡频率较高。微星HD7970的默认核心及显存运行频率为925/5500MHz，默认Pixel Fillrate能力为29.6G/S，默认Texture Fillrate能力为118.4G/S。显存带宽264GB/S。
今天我们的目标是借助全新的Afterburner软件对这款微星公版HD7970显卡进行超频。在上周我们得到消息，被微星收入麾下 后，RivaTuner一致默默无闻充当着Afterburner的幕后英雄，今天微星再次与Guru3D联合发布了新的Afterburner 2.2.0 Beta 10版，支持Radeon HD 7970加压超频。
微星HD7970拆解赏析

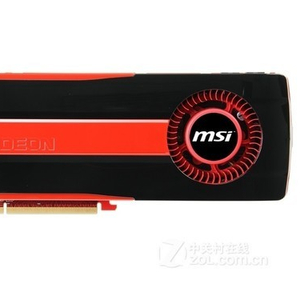

贵为AMD新一代卡皇，公版Radeon HD 7970拥有非常稳健的布线和用料设计，从外观上看新一代单芯旗舰有点回归HD5000的外形设计，棱角更加圆滑，线条感明晰，导风罩部分变化尤其明显。 显卡整体配色还是维持了经典的红黑主色，神秘中带着对极致性能追求的奔放心态。
从下图可以看到，在HD7970显卡上AMD为GPU核心加装了一个造型略显“怪异”但很实用的顶盖。这种设计可以有效防止核心受到散热器挤压而边角塌陷。
微星HD7970显卡依然采用涡轮风扇散热设计，风量十足，防尘性也很出色。但涡轮风扇的噪音也是有耳共听的，特别是当风扇高负载时。接下来各大显卡厂商的第三方大口径风扇散热器有望解决噪音问题。
微星HD7970显卡采用的是384bit显存位宽设计，因此PCB上的显存颗粒增加到了12颗，这也是AMD自HD2900XT以来，首次在旗舰芯片上使用超过256bit显存位宽规格。
微星HD7970显卡供电电路采用的是5+1相数字PMW供电设计，用料为铁素体电感、日系固态电容、DirectFet铜金属封装Mosfet组合方案，规格绝对扎实。数字供电电路电压控制更精稳、抗干扰能力更强，成本也远较模拟供电电路高昂。
作为全新一代的单芯旗舰，HD7970的用料做工较之前代又有了长足的进步，尤其是在供电部分采用了全新的DirectFET封装的铁素体电感设计，不仅大幅提高了整卡的负载需求应对能力，更带来了不错的散热性能。
Afterburner紧要关头升级
由于非公版HD7970显卡还尚未大规模送测，所以我们在外观描述方面也只能尽力做到详细，不过本次的重点在软件细节挖掘与超频方面，而恰好微星在上周升级了超频软件，让我们除了控制面板之外有机会对它进行超频。
Afterburner软件是微星出品的一款著名显卡超频软件，它完全免费提供下载并支持市面上的主流NVIDIA和AMD显卡。
如果讨论这款软件的出处我们可以通过资料了解到，Afterburner是微星基于RivaTuner内核开发的一款显卡辅助工具，凭借简单快 捷、功能强大的特点吸引了不少用户。近期微星放出了全新的Afterburner 2.0.0 Beta 6版本，已经可以做到更为精细的频率控制和电压调节功能。
如果用AMD控制中心超频，微星HD7970在风冷环境下以CCC控制面板直接对其进行了超频，超频频率为CCC允许的极限：1125/1575MHz。
和其他很多软件不同，微星的这款软件由于开放使用，不强行要求自家显卡，所以软件普及率非常广，同时功能也越来越完备。本次我们也选择了华硕的 Smart Doctor和技嘉OC Guru软件，但是它们禁止其他显卡使用，这种封闭式设计自然将它们排除在软件介绍范围之外。
不过在破解之后，超频完全可以达到更好的效果，国内媒体驱动直接对新版Afterburner的功能进行测试，核心电压加至1.300V的HD 7970频率最多可将频率拉至1390MHz。
Afterburner软件破解限制
新的软件可以通过修改安装目录下的MSIAfterburner.cfg文件，实现更多破解功能，主要就是破解了AMD制定的超频上限，让显卡拥有挑战极限的可能。我们在互联网上找到一些破解的信息。
对于新版本软件，微星官方说明如下：
加入了对AMD Tahiti GPU家族的支持
加入了对公版设计AMD Radeon HD 7970采用的CHL8228 VRM模块的支持，可微调电压超频。
微星On-Screen Display Server更新至4.3.0版
现在非官方超频可以在配置文件中直接通过"=1"参数开启，而不用输入整个EULA使用协议。取而代之将会在开启非官方超频模式时随Afterburner一同强制显示EULA。
本次我们尚未对软件进行破解超频测试，我们在AMD驱动控制中心的许可下将显卡频率提升到1125/1575MHz，在一套i7-870平台上对显卡进行了测试，下面将给大家展示超频结果。
显卡测试与超频实战
接下来我们使用Afterburner对微星HD7970显卡进行了超频，在软件超频测试中，Radeon HD 7970显卡可以调节到驱动程序提供的极限水平，频率达到了核心1125MHz显存1575MHz，这款公版显卡在超频过程中表现得非常稳定，没有任何花 屏与错误发生，温度也完全可控。
3Dmark Vantage是Futuremark推出的一款经典显卡3D性能测试，该款软件仅支持DirectX 10系统及DirectX 10显卡。测试成绩主要由两个显卡测试和两个CPU测试构成，整个测试软件各家偏重整机性能。
3DMark 11是Futuremark在2010年12月07日推出的全新3D性能测试软件，该款软件仅支持DirectX 11系统和DirectX 11显卡。显卡测试的主要以产品的DirectX 11效能为主，同时还兼顾PhysX等方面平台性能。
点评：
本次我们通过对微星公版HD7970显卡的超频测试发现基于28nm工艺的Tahiti构架拥有较大超频潜力，这是以往高端卡中为数不多的。在 没有破解超频上限的情况下，HD7970在3DMark11测试X模式下取得了17.35%的性能提升，并且温度功耗上升幅度微小。
微星公版HD7970测试总结
凭借目前最为顶级的GPU内核设计，微星HD7970显卡取得了毫无疑问的性能桂冠，加上自家的Afterburner软件相助，显卡可以获得更大性能提升。
| 微 星 公 版 H D 7 9 7 0 测 试 综 述 | |||
| |||
| 评分项目 | |||
| 产品设计 | |||
| 产品定位 | ★★★★★ | ||
| 用料品质 | ★★★★★ | ||
| 市场定价 | ★★★☆☆ | ||
| 性能表现 | |||
| 3D性能 | ★★★★★ | ||
| 游戏性能 | ★★★★★ | ||
| 人性化设计 | |||
| 噪音控制 | ★★★☆☆ | ||
| 超频能力 | ★★★★☆ | ||
| 接口附件 | ★★★★★ | ||
| 温度控制 | --- | ||
| 设计细节 | ★★★★☆ | ||
| 编辑点评 |
总结：微星在做工方面没有任何缩水，显卡基本性能符合其市场定位。公版卡虽然没有差异化竞争，不过期待微星在后期的软件设计和促销行为中让这款显卡脱颖而出。 | ||
优势： | |||
遗憾： | |||
产品设计：
1、产品定位：产品的设计是否符合目标用户的需要。
2、用料品质：供电设计是否豪华，用料可否保证显卡长期稳定运行。
3、市场定价：价格是否合理，比同类定位产品高减分，比同类定位产品低加分。
性能表现：
1、3D性能： 与同芯片产品比较，3D基准性能高低。
2、游戏性能：主观评价游戏当中的应用性。
人性化设计：
1、噪音控制：人体感觉得到的噪音带来的负面影响。
2、超频能力：显卡频率的可提升空间。
3、接口附件：通用性是否强，附件能否给用户解决临时出现的问题。
4、温度控制：通过测试了解显卡的温度控制程度。
5、设计细节：产品的美观度、细节的把控、各种人性化的技术运用。
