作为应对高端处理器的高效能散热系统，水冷散热方案正变得越来越流行。同时水冷是超频玩家对于大功率芯片理想的散热解决方案。水冷不会较高端风冷散热有巨大的性能提升，但能够在获得低温的同时产生比任何风冷方案小得多的噪音。
NVIDIA在2010年推出的Fermi架构产品相信大家已经了解，虽然第二版Fermi架构产品GTX500系列显卡现在已经做到了EDA优化之后的高性能和低发热低功耗，但是顶级单芯卡皇GTX580目前仍然需要豪华的供电和散热系统来支撑高频运行。

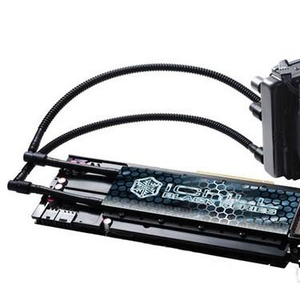

映众冰龙黑金版(iChill Black Series)Geforce GTX580
不过著名显卡厂商映众(Inno3D)在这方面从来不甘落后，在2011年初第一时间曝光全球首款一体式水冷设计的GTX 580，今天又送测了新款水冷GTX 580，无论是散热器设计还是强大的水冷排都非常震撼，所以我们猜测其降温效果非常惊人。
映众冰龙黑金版(iChill Black Series)Geforce GTX580包装
今天我们收到的显卡被称作冰龙黑金版(iChill Black Series)Geforce GTX580，这款显卡在公版PCB的基础上配了单插槽、全覆盖式设计的紧凑型水冷头，所以只占用一个PCI-E插槽，散热效果和空间占用达到完美平衡。
映众冰龙黑金版(iChill Black Series)Geforce GTX580显卡使用了非常厚重的包装盒，打开包装盒，可以看到映众(Inno3D)GTX580冰龙收藏版丰富的配件。当然最吸引我们的还是这款单槽版GTX580顶级显卡。
拆开海棉，映众(Inno3D)GTX580冰龙收藏版显卡终于显露了出来。与我们常见的显卡不同，这片映众(Inno3D)GTX580冰龙 收藏版显卡不仅带有2根长长的尾巴(水冷管线)，还拖着一个水泵和风扇，整个显卡的水冷设计是一体化的，不必用户进行二次安装，所以安全性和安装门槛都低 了很多。
冰龙黑金版GTX580拆解赏析
在进行了开箱过程之后，我们开始对这款显卡做设计细节分析，这一页我们会为读者呈上大量清晰的拆解图片，来综合展现这款价值4999元的高端显卡在散热部分的设计特色。
映众GTX580冰龙收藏版显卡本身采用了超薄设计，只占用一个PCI-E插槽，在显卡的末端却又两条长长的管子延伸开来，直接连接到旁边的水 泵和散热风扇上。显卡在供电部分实际上还是比较保守地，基于Inno3D自己生产的蓝色PCB，这也是Inno3D最常用的一种PCB颜色。
显卡的水冷散热块设计不占用过多机箱空间，也能充分照顾GPU芯片、显存颗粒和大部分供电模块。在GPU部分这款显卡的散热器提供一个体积较大的铜块，铜块拥有较高的比热容，虽然其热交换能力没有铝强，但是依靠水冷液的流动可以最快速度传递热量。
上图我们看到的是映众(Inno3D)GTX580冰龙收藏版显卡提供的水冷排，这个水冷排将风扇、水箱、热交换器 集成为一体，可以最大限度节省机箱空间。值得注意的是水冷排和主板相连采用了3-pin接口供电，而水冷系统自带4-pin调速供电，所以在低负载的时候 可以降低转速达到静音效果。
水箱用来存储循环液，回流的循环液在这里释放掉显卡特别是GPU的热量，低温的循环液重新流入管道，如果显卡的发热功率较小，利用水箱内存储的大容量的循环液就能保证循环液温度不会有明显的上升，如果显卡功率很大，则需要加入换热器来帮助散发GPU的热量。
这里的换热器就是一个类似散热片的东西，循环液将热量传递给具有超大表面积的散热片，散热片上的风扇则将流入空气的热量带走，形成一个完整的热循环回路。
GTX580冰龙版显卡芯片供电
作为目前最顶级的单卡单芯版显卡，映众(Inno3D)还是坚持了公版的供电设计，因为GTX580的设计瓶颈在散热方面而非供电，所以一味在供电消耗资源是不可取的，也会降低产品的性价比。
映众(Inno3D)GTX580冰龙版显卡标配了40nm制程的GF110-375-A1核心，其由30亿晶体管构成，默认标配512个留出合理起、48个光栅处理器、64个纹理单元和384bit内存控制器等。
GeForce GTX 580隶属NVIDIA第二代DirectX 11产品，不过在架构设计上GF110和GF100完全相同，但是GF110可是说相对GF110在生产工艺和技术成熟度上高于GF100，所以在功耗、温度、超频表现上大幅领先GF100。
GeForce GTX 580显存方面配置了12颗规格为16M*32bit的SAMSUNG K4G10325FE-HC04颗粒，构成384bit/1536MB的组合。
映众(Inno3D)GTX580冰龙收藏版显卡使用了公版PCB设计方案，显卡的整套供电系统采用核心、显存6+2相设计，每相供电模组军采 用屏蔽式铁素电感、八爪鱼式Mosfet还有HI-C聚合物电容构成，当然为了满足244瓦的TDP设计还标配了6pin+8pin外接供电，理论上能够 提供300瓦供电需求。
同时值得一提的是，GeForce GTX 580设计了全新的电源管理模组，能够实时监控每相供电模组的电流和12V电压，在不同压力负载下动态调整供电模组调配，实现节能的目的。
显卡标配两个Dual-Link DVI接口，还有一个专为高清用户量身定制的Mini HDMI接口，同时为了保证信号不受电磁干扰，所以三个接口采用全屏蔽的设计。
本次我们收到的附件包括映众(Inno3D)收藏版鼠标垫，安装使用说明书，星际争霸II游戏点卡，3DMark 11正版KEY，驱动以及应用程序光盘，mini HDMI线等。
水冷发威 冰龙版温度实测
在这个环节，我们使用了常用的GPU-Z软件和Furmark1.8.0软件来测试这款显卡的基本信息和满负载温度曲线。这GPU-Z软件可以帮助我们最直观的了解一款显卡的基本概况，而Furmark则可以检测显卡的稳定性和散热器设计。
GPU-Z第一屏可以显示显卡的GPU规格和额定频率等信息，而第二屏则可以显示显卡在低功耗模式下的自己降频特性，如果显卡不具备节能特性，则在桌面模式下不会自动降低功耗。
我们看到这款显卡的额定频率为820/4200MHz，略高于公版显卡772/4008MHz，所以最终性能会超越公版产品，而这种超频不会造 成功耗和温度大幅度上升，用户可以放心使用。节能特性与公版产品相同，最低频率下探到50MHz，而待机风扇转速和温度也较为理想。
Furmark软件相信大家已经非常熟悉，这是oZone3D开发的一款OpenGL基准测试工具，通过皮毛渲染算法来衡量显卡的性能，同时还 能借此考验显卡的稳定性。我们本次选取这个软件运行极端折磨模式约6分钟，来通过温度变化曲线来检测显卡的稳定性和散热器性能。
相信大家对这个测试结果还是非常期待的，毕竟这款GTX580显卡在超越公版频率之后，还采用了水冷散热方案。我们的测试结果证明了映众 (Inno3D)GTX580冰龙版显卡的优秀，显卡由于屏蔽了Furmark软件，所以温度有一定异常，但是34度起始和64度满载还是令人满意的。
同时在本次测试中自带4-pin调速的映众(Inno3D)GTX580冰龙版显卡散热器噪音完全可控，比起当时公版产品的涡轮均热板散热器，这可以说是一种轻松的高性能3D享受。
测试系统硬件环境
性能测试使用的硬件平台由Intel Core i7-870 3.5GHz、GIGABYTE GA-P55-UD4主板和2GB*2双通道DDR3-1600内存构成。细节及软件环境设定见下表：
| 测 试 平 台 硬 件 | |
| 中央处理器 | Intel Core i7-870 OC3.5GHz |
| (4核 / 超线程 / 133MHz*25 / 8MB共享缓存 ) | |
| 散热器 | Thermalright Ultra-120 eXtreme |
| ( 单个120mm*25mm风扇 / 1600RPM) | |
| 内存模组 | Apacer 猎豹二代双通道套装/PC3-12800 |
| (SPD:1757 9-9-9-24-1T) | |
| 主板 | GIGABYTE GA-P55-UD4 |
| (Intel P55 + ICH10R Chipset) | |
| 显示卡 | |
| NVIDIA 产 品 | |
| 映众(Inno3D)GTX580冰龙版 | |
| (GF110 / 1536MB / 核心：820MHz / Shader:1640Mhz / 显存：4200Mhz) | |
| 硬盘 | Hitachi 1T |
| (1TB / 7200RPM / 16M缓存 / 50GB NTFS系统分区) | |
| 电源供应器 | AcBel R8 ATX-700CA-AB8FB |
| (ATX12V 2.0 / 700W) | |
| 显示器 | DELL UltraSharp 3008WFP |
| (30英寸LCD / 2560*1600分辨率) | |
Thermalright Ultra-120 eXtreme
我们的硬件评测使用的内存模组由宇瞻(Apacer)中国区总代理佳明国际提供，电源供应器、CPU散热器由华硕(ASUS)玩家国度官方店、利民(Thermalright)的北京总代理，COOLIFE玩家国度俱乐部提供。
测试系统的软件环境
| 操 作 系 统 及 驱 动 | |
| 操作系统 | |
| Microsoft Windows 7 Ultimate RTM | |
| (中文版 / 版本号7600) | |
| 主板芯片组 驱动 | Intel Chipset Device Software for Win7 |
| (WHQL / 版本号 9.1.1.1125) | |
| 显卡驱动 | |
| NVIDIA Forceware for Win7 | |
| (Beta / 版本号 262.99) | |
桌面环境 | 2560*1600_32bit 60Hz |
| 测 试 平 台 软 件 | ||
| 3D合成 测试软件 | 3Dmark 06 | |
| Futuremark / 版本号1.2 | ||
| 3Dmark Vantage | ||
| Futuremark / 版本号1.2 | ||
| 3D游戏 测试项目 | ||
| DirectX 9游戏 | ||
| Star Craft II | ||
| Blizzard / 版本号 1.0 | ||
| DirectX 10游戏 | ||
| Crysis | ||
| Crytek / 版本号1.2.1 | ||
| DirectX 11游戏 | ||
| Lost Planet 2 | ||
| Copcom / 版本号 1.0 | ||
| Metro 2033 | ||
| 4A Game / 版本号 1.0 | ||
| S.T.A.L.K.E.R.:Call of Pripyat | ||
| Koch / 版本号 1.0 | ||
| Tom Clancy's HAWX 2 Benchmark | ||
| Ubi / 版本号 Benchmark 1.0 | ||
| 辅助测试软件 | Fraps | |
| beepa / 版本号 3.2.3 | ||
各类合成测试软件和直接测速软件都用得分来衡量性能，数值越高越好，以时间计算的几款测试软件则是用时越少越好。
GTX580冰龙版玩爽所有游戏
本环节，映众(Inno3D)GTX580冰龙版和公版GeForce GTX 580将进行对比测试，测试中使用了1920*1200的主流显示器顶级分辨率，从而展现产品在极致画质下的极致性能，同时为了展示显卡在高负载下的性 能，我们还将加入4倍反锯齿和16倍各向异性过滤。
| 公版GeForce GTX 580 772MHz/1544MHz/4008MHz | 映众(Inno3D)GTX580冰龙 820MHz/1640MHz/4200MHz | |
| 理 论 性 能 测 试 | ||
| 3Dmark Vantage | ||
| Performance | 28501 | 30254 |
| Extreme | 13306 | 14210 |
| DirectX 9 游 戏 性 能 测 试 | ||
| Star Craft II | ||
| 1920*1200 | 73.1 | 75.7 |
| 1920*1200 4x+16x | 65.6 | 67.3 |
| DirectX 10 游 戏 性 能 测 试 | ||
| Crysis | ||
| 1920*1200 | 44.9 | 46.7 |
| 1920*1200 4x+16x | 35.2 | 36.7 |
| DirectX 11 游 戏 性 能 测 试 | ||
| Lost Planet 2 | ||
| 1920*1200 | 71.1 | 73.4 |
| 1920*1200 4x+16x | 62.2 | 63.9 |
| Motre 2033 | ||
| 1920*1200 | 29.2 | 30.7 |
| 2560*1600 | 18.7 | 19.6 |
| S.T.A.L.K.E.R.:Call of Pripyat | ||
| 1920*1200 | 88.9 | 90.1 |
| 1920*1200 4x+16x | 60.6 | 61.4 |
| Tom Clancy's HAWX 2 | ||
| 1920*1200 | 196 | 199 |
| 1920*1200 4x+16x | 166 | 168 |
总体性能来看，映众(Inno3D)GTX580冰龙版显卡相比GeFore GTX 580有一定幅度的性能提升，在一些游戏中提升幅度更大。更低的运行温度和更好的噪音控制成为用户关注这款显卡的核心之处。
总结：
目前映众(Inno3D)GTX580冰龙版零售价格4999元，而公版GeForce GTX 580为3999元，1000元的差价，却能换来更高的频率和全套水冷设备，同时这款显卡安静的运行特性和有待挖掘的超频能力进一步提升了其综合价值。
优势：基于代号GF110的工艺改进版核心，性能功耗比优异；
整套水冷散热系统具备较强散热实力；
默认高频低温，超频能力有待挖掘。
劣势：整套水冷设计导致定价略高。
