编辑为您详细解读:何为二代数字供电
最近些年，显卡采用数字供电方案的设计越来越多，但是我们消费者对数字供电这一概念并非完全了解。其实所谓的数字供电准确的称谓是“集成化数控供电模块”，指控制电源的PWM芯片采用了数字式处理技术，用数字芯片来对整个模拟电路进行管理。显卡供电电路的责任即是为GPU正常工作提供稳定可靠的电力支援。我们在评价一款显卡的供电设计时，主要有三大指标：其一、最大输出功率；其二、输出品质；其三、转换效率。

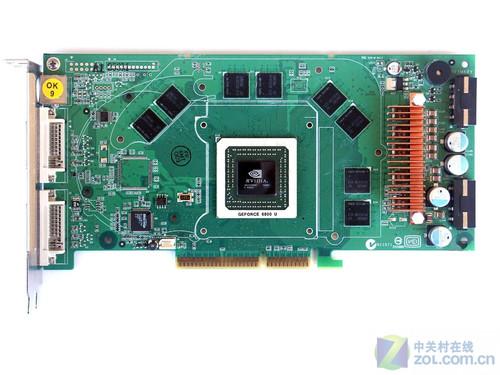

第一款采用数字供电的居然是2004年发布的6800 Ultra
令我们惊讶的是民用显卡历史上首次采用数字供电竟然是2004年发布的6800 Ultra，随后ATI也及时跟进，直到现在的HD6970也在采用数字供电系统。数字供电的优势很明显：输出纹波、转换效率、瞬态响应、占用面积等诸多方面。成也萧何败也萧何，以当前市面最主流的Volterra方案为例，由于采用的VT1157SF从控芯片整合4颗MOS和Driver，当显卡超频使用时, 高度集成的从控芯片产生的热量非常惊人且散热面积又十分细小，其零件温度高于100摄氏度是平常的事。
那么是否有既秉承数字供电的先天优势，又发扬传统电路低成本，同时又能有效控制散热的折中方案了？答案是肯定的，这即是本文所要介绍的第二代数字供电技术。

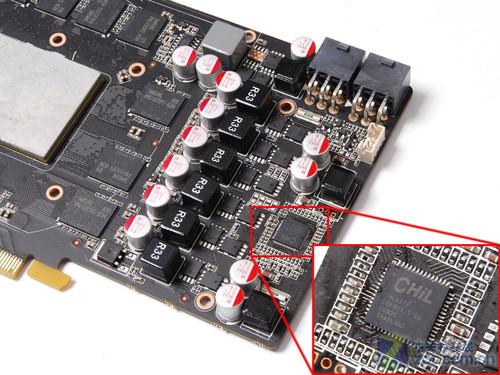

CHiL CHL8318 数字PWM
其实数模混合供电设计方案最早出现在主板上，典型的例子即华硕的玩家国度Rampage III Extreme和Rampage III Formula主板，它们都是采用的CHiL CHL8318 数字PWM。而显卡也有采用CHiL CHL8318 数字PWM的产品，例如说索泰最近发布的GTX560Ti毁灭者显卡，这也是迄今为止第一款采用第二代数字供电的产品。
数字多相补偿控制器CHL8318：为Chilsemi公司推出的VRD 11.1标准之最新产品，特别为游戏机及高性能台式电脑应用所设计，是首款提供8相控制的数字电路控制器，在大多数负载范围内提供超过90%的转换效率。开关频率可设定在200kHz到1MHz之间。PWM IC内置的ROM能使用GUI界面修改参数,以达到更高效的电路调整。CHL8318使用高速ADC从而提供大于2000A/us的极快速瞬时值。1000片起订，每片$3.29。

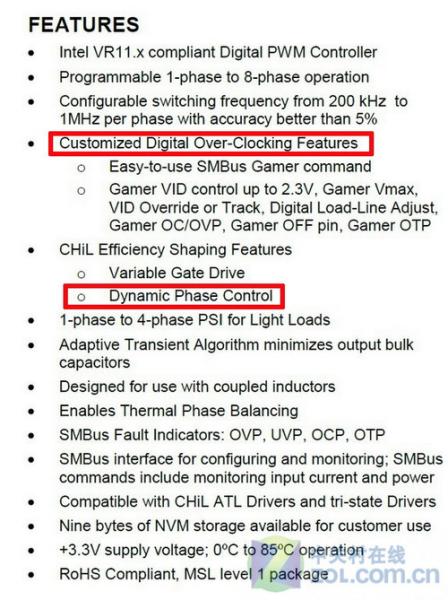

Chilsemi公司提供的官方规格书
从上图我们可以看到：CHL8318 数字PWM不仅拥有很高的转换效率，还拥有些特殊功能：定制超高输出电压、动态相数控制以节省功耗、通过采集SMB总线数据以监控每相负载电流等。

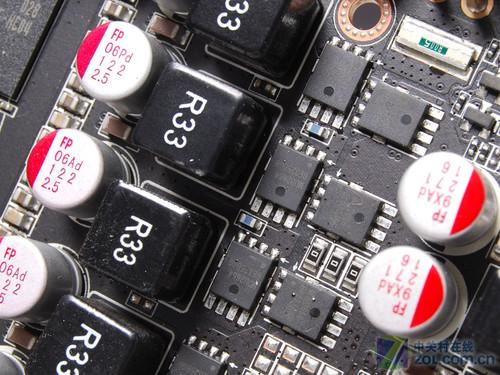

显卡使用了8爪鱼MOS
虽然第二代供电设计在转换效率上大幅度提升，但对MOS管和电感的要求并不算太高。上图中所采用的8爪鱼MOS，甚至连辅助散热片都不需要，搭配大容量的富士通FP固态电容即可。
通过超频下烤机测试，再利用示波器监控核心供电电路的输出波形检验实际功用

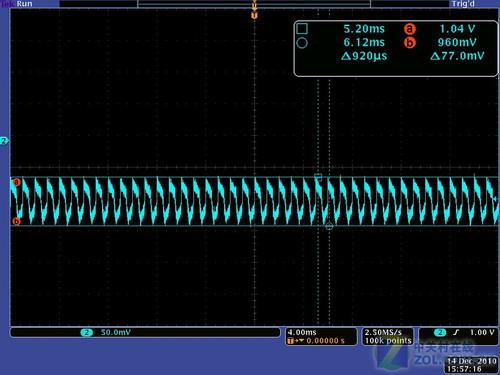

显卡供电纹波仅有77mv
从上图我们可以清楚的看到显卡的纹波仅有77mv，远远低于英伟达对厂商GPU供电纹波200mv稳定运行的标准线，从而为显卡在超频时提供了稳定可靠的电力供给。

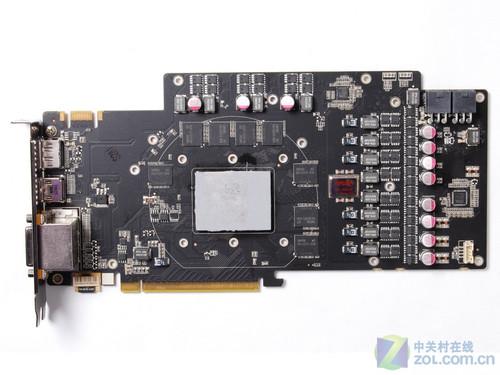

某品牌GTX560Ti显卡PCB
在显卡GPU工艺越来越先进的今天，显卡对供电系统的要求越来越高，并且更加注重供电的效率和品质。索泰作为英伟达最核心的合作伙伴之一，在非公版设计以及显卡供电设计上一直走在前列，此次在GTX560 Ti上率先引入第二代数字供电技术，为非公版加强型显卡的设计定下了较高的标准。
