啥设计最实用 风扇控制器挖掘机箱潜能

作者：中关村在线 赵子悦
第1页：风扇调速器 最新实用设计

     DIY发展已经20多个年头，随着四核处理器、DX11显卡、1TB硬盘、全固态豪华热管主板以及超大英寸液晶显示器等一系列融合最新技术的电脑配已经走入千家万户，但是DIY市场并没有因此走向繁荣，反而是被价格低廉、性能还说得过去的移动办公设备抢去了原有的风头。虽然说DIY并不会因此而消亡，但是要恢复往日的辉煌，就目前这般迹象来看，好像还是比较困难。

不过也正是因为DIY出现的种种问题，让各个厂商开始对“品牌”这两个字，开始有了新的认识，越来越多的功能化、实用化的设计出现在新产品当中。就拿机箱产品举例，丰富的前置接口、免工具的安装设计，全金属网的面板设计、下置电源……这些原本少见或者仅仅在高端机箱中才拥有的设计，如今已经随处可见。

然而当这些实用性设计成为一种常态时，消费者则会认为这样的设计是产品应该具有的一部分。比如，对于如今的机箱市场而言，“内部黑化”、“下置电源”、“背部走线”，这三项功能已经成为目前消费者，选择购买机箱最重要的标准，或者说是基本标准。

因此，为了满足用户的心的“胃口”，更实用的功能设计开始在市场上出现，那就是“风扇调速器”。这项功能原本是需要用户单独购买配件安装的，现在已经成为了不少机箱产品的标准配置。甚至，有如撒哈拉X9MS这样的机箱产品，更是将一块功能更好的，带液晶监视器的风扇调速，作为机箱配件的一部分，来实惠消费者，让用户对机箱产品能得到更好的使用体验。

 那么话说回来了，对于风扇调速器，这样的实用设计，对于我们普通用户来说，又应该怎么来使用这个新功能？又应该如何用好这个新配件？从而让我们的机箱发挥它最大的散热性能。下面我们就以一款撒哈拉X9MS的机箱为例，跟大家一起讨论一下。

可能大家对这款撒哈拉机箱还不太熟悉，那么我们还是先来了解一下这款机箱的大概情况，这样也好让大家对后面的内容有一些更深刻的印象。

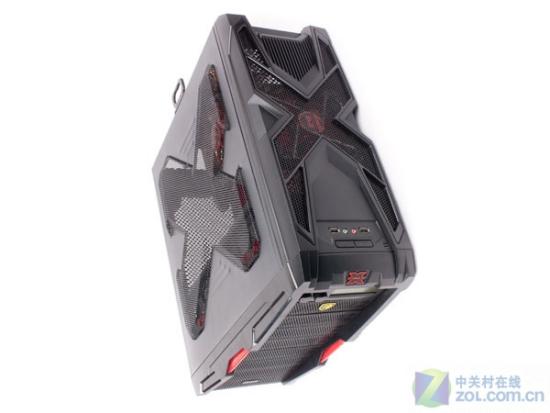

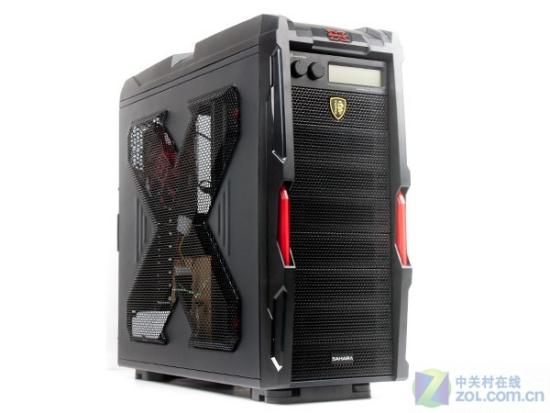

撒哈拉 X9MS机箱

这款撒哈拉X9MS机箱，从外设计来看，很炫很漂亮，大面机的铁网冲孔，让机箱整体感觉酷劲十足。

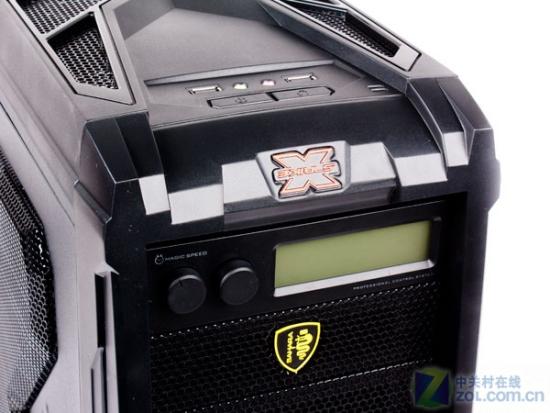

机箱I/O区 以及风扇控制器

机箱I/O区位于机箱顶部，配有两个USB2.0接口，一组音频接口以及电源开关和重启按键。另外在一个带有两路风扇控制旋和监控液晶屏的风扇调速器，也被放置于机箱的面板的顶部。关于具体如何使用，在后面会有详细的介绍。

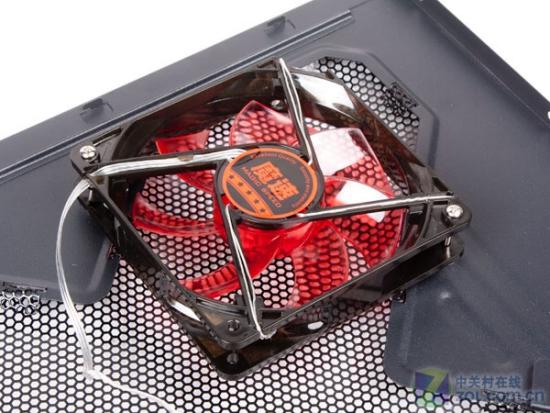

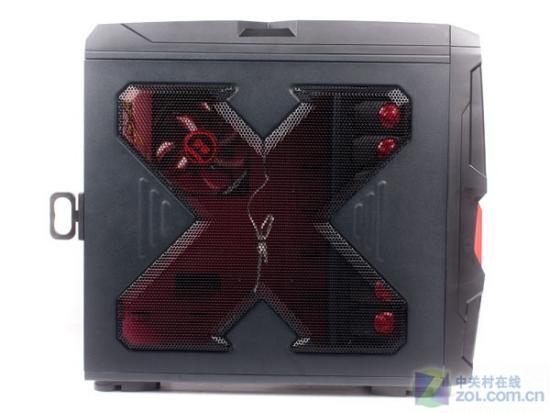

机箱侧板设计

机箱顶部设计

机箱侧板以及顶部的设计都非常有特点，大大的“X”型铁网冲孔，不仅增强了机箱的通风散热效果，而还让机箱更加立体、更加炫酷。并且各配有一个120mm（侧板）和一个140mm（顶部）带有LED炫灯的通风风扇。

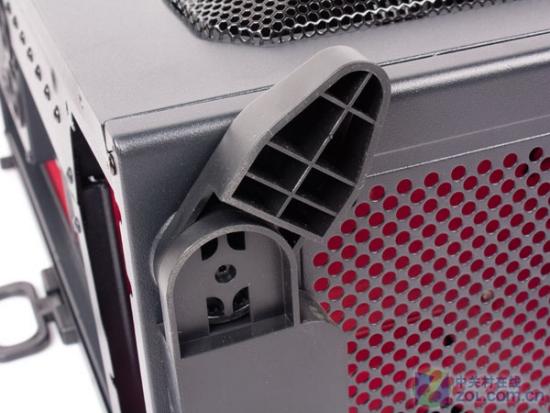

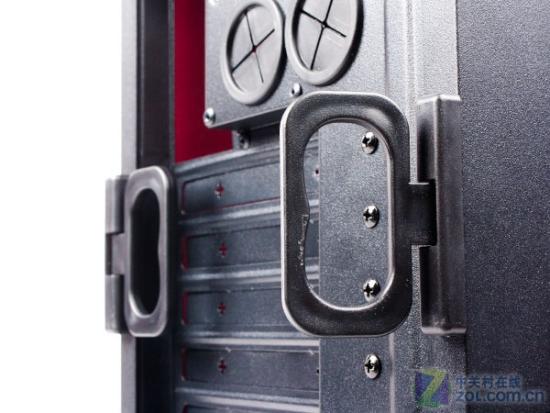

机箱后部的拉手                               底部360度旋转底足

当然，机箱除了调速器之外，还有一些比较有特点的实用设计。在机箱侧板处设有一个拉手，方便用户直接将侧板拉出，省时省力。而在机箱底部设计了可360度旋转的垫脚底足，可以应对多种摆放条件。非常的方便。

第3页：撒哈拉X9MS 实用的内部设计

下面我们打开机箱侧板，再看看机箱内部的设计，又是如何的。

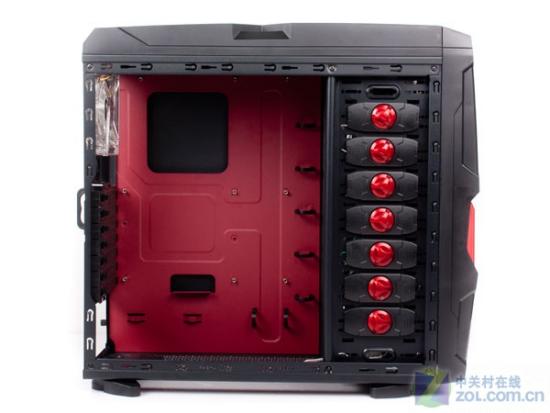

机箱内部结构

    这款机箱采用厚实的优质SECC钢板板材打造，内部空间相对于标准ATX机箱要更为宽敞，机箱驱动器位采用通体设计，共有9个5.25英寸的光驱位，不过机箱也提供了4个3.5英寸的硬盘转接支架。

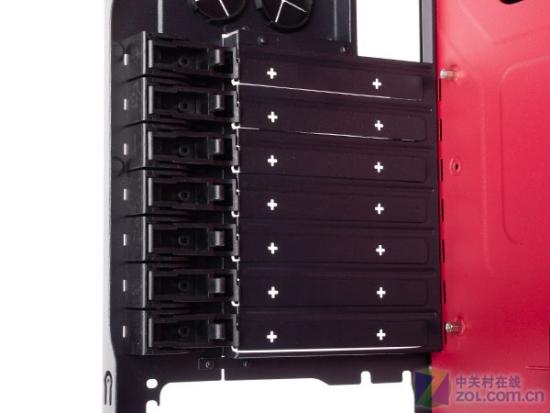

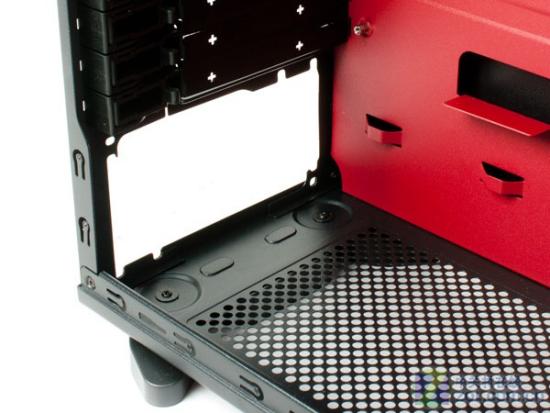

机箱PCI扩展槽                 下置电源设计

机箱配有7个PCI扩展槽，并且全部采用免工具设计，不过我们应该注意的是，一次性的PCI挡板需要我们多加留心。

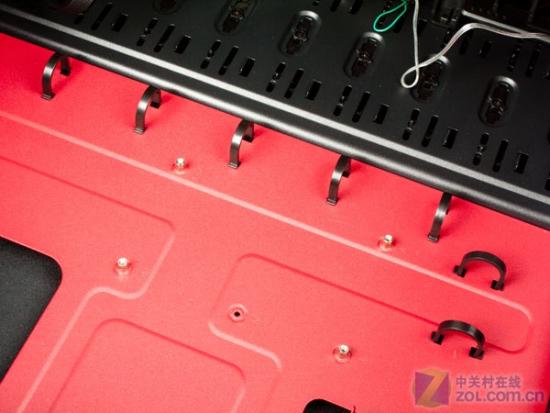

机箱主板托盘上的理线卡

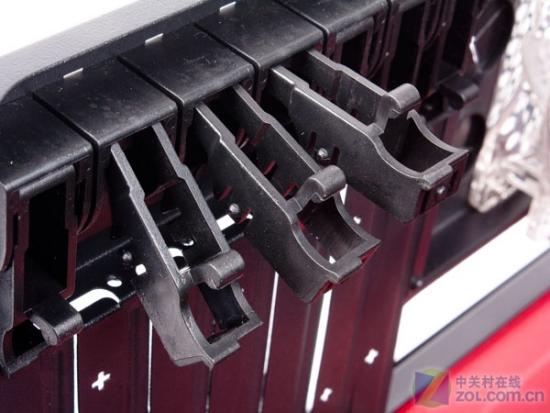

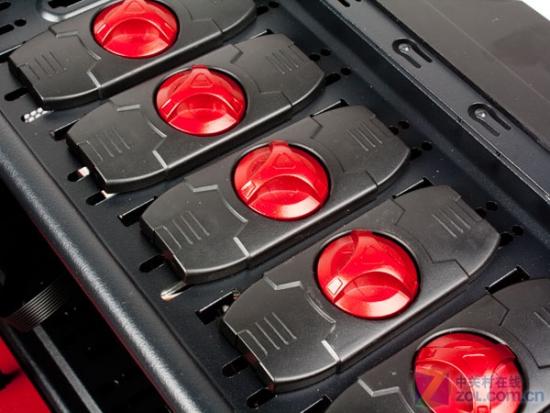

免工具设计

虽然这款机箱没有为理线设计走线孔以及背线空间，但是为主板线设计了理线卡，看上去比较实用。另外，机箱在PCI槽以及驱动器位处都有免工具的设计，也很方便。

第4页：出众而且实用的散热系统

下面我们再了解一下这款机箱的散热设计。由于机箱本身拥有大面机箱的铁网穿孔，因此对于散热效果来说应该是很不错的。另外机箱在不少关键位置上也配有风扇进一步增强了机箱的散热效果。

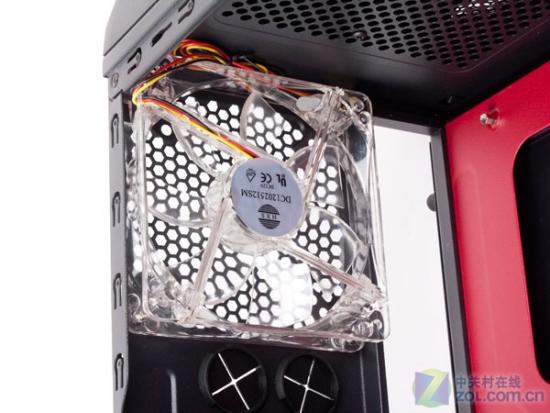

机箱侧板以及后部风扇


机箱顶部以及前部风扇

多功能的硬盘支架

不过值一提的是，这款机箱的硬盘支架并未仅仅是硬盘支架，还可以用来安装风扇使用。

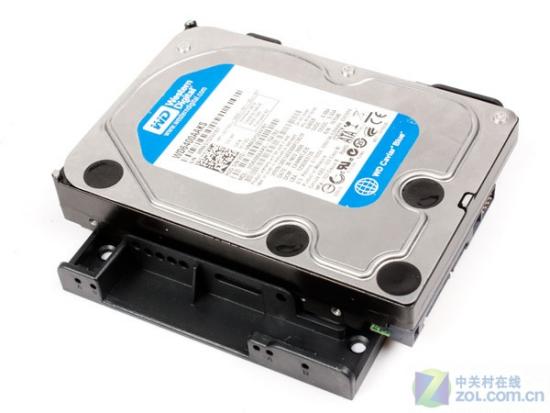

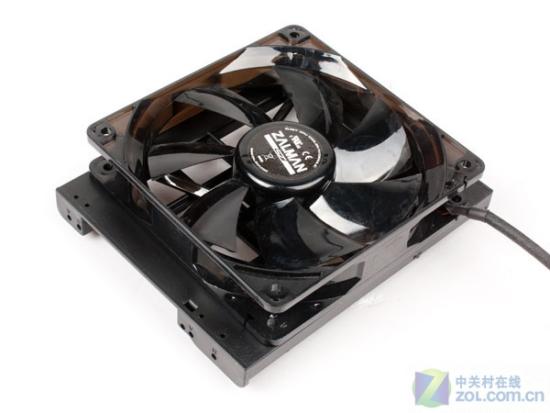

多用途支架

正常情况下，支架可以安装硬盘，而将支架翻过来，就可以安装风扇使用。

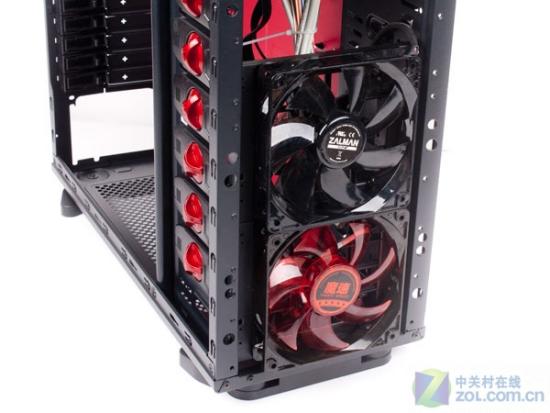

安装到机箱前部

然后就可已安装到机箱前部，增强机箱的通风效果，并且可以组成水平风道，让机箱内部散热更加有效，这一点非常的实用。

第5页：如何安排调速器资源

 前面我们已经了解了这款机箱的一些主要特点，下面我们就来注重介绍并且说明一下这个机箱风扇调速器，以及它的一些使用技巧。

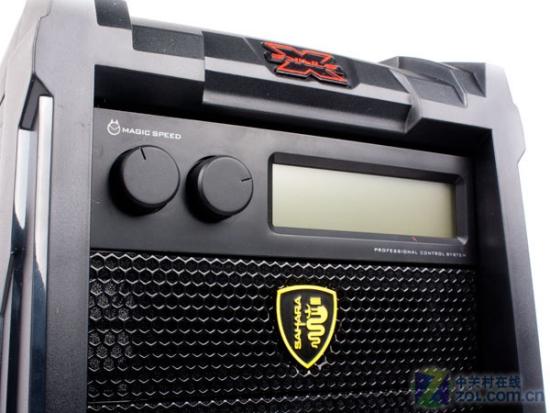

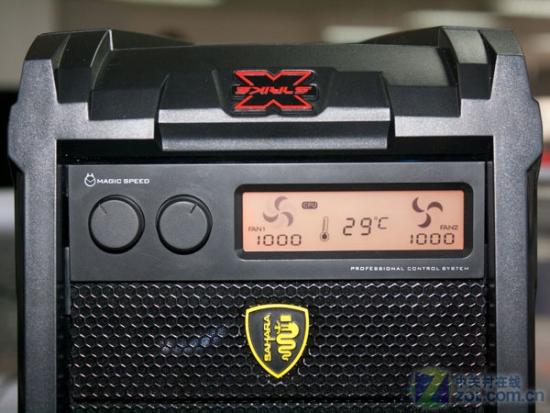

风扇调速器

机箱附带的这个风扇调速，不仅仅带有两路风扇控制，配有旋钮调速，而且还带有一块液晶监视屏，让用户随时观察机箱内部的情况。

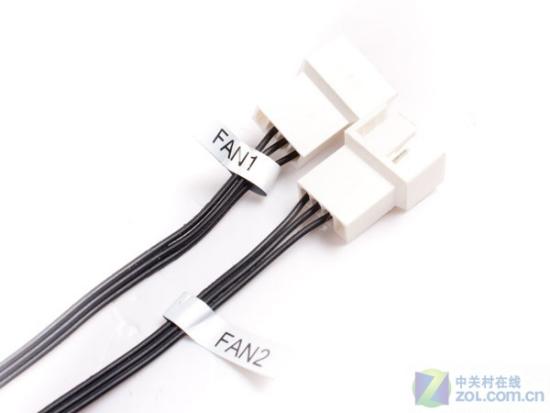

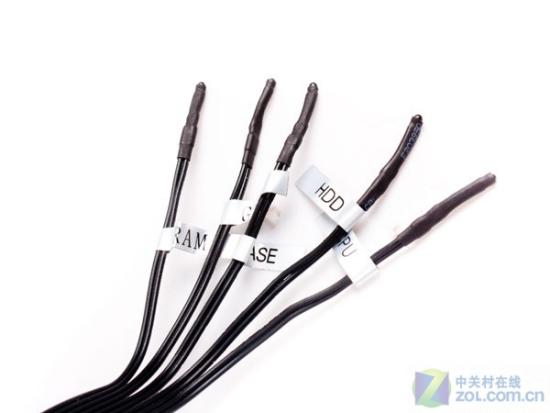

双路风扇调速                               5点温度探头

调速器可以外接两个支持4Pin风扇供电口，通过输出电压调节，来到道风扇风速控制的目的。另外调速器还提供一个5点温度探头，并且在每个探头出都表明的实用的位置和职能。

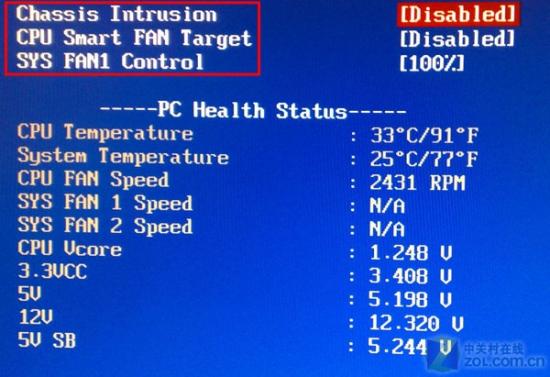

前面我们了解到，机箱一共配有四个风扇，加上CPU散热器风扇一共5个，但是我们只有控制两路风扇，那么资源如何分配呢？其实也很简单，首先由于我们安装了塔式散热器，因此侧板风扇可一拿掉，不错作为考虑；然后，由于目前的主板BIOS中都有风扇智能控制这一选项，所以主板至少会提供两个可智能调速的供电口，这样CPU风扇和机箱后部风扇就可以不做考虑了，有系统自动控制；那么最后只剩下顶部和机箱前部两个风扇，刚好合适。另外，由于这两处风扇位也是辅助型散热，因此进行风速手动调节也是有必要的。

第6页：调速器温度探头应该放在哪儿&

两路风扇控制的问题解决了，那么5路的温度探头又应该如何安排呢？监控那里比较合适呢？通常情况下有两种选择。

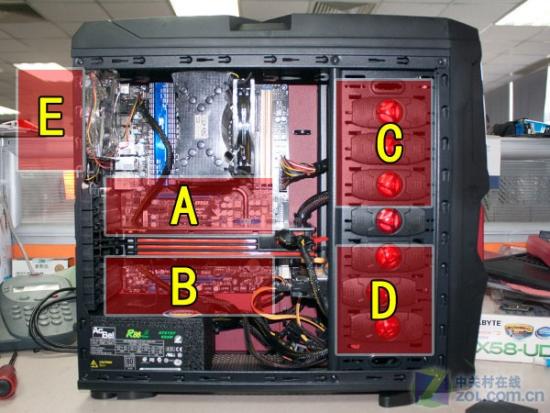

机箱平台照

第一个，就是为了监控机箱内各个散热死机的温度，有如上图，监控图上A、B、C、D、E，五个点的温度，这样监控的目的是为了检验机箱内部各个高温区以及散热死角，评判一款机箱的散热效果如何。

而第二个，就是直接安装在硬件设备上，有如下图。这样的方式更适合普通用户，更加直观的了解各个部件的散热情况，以及机箱内部的温度状况。因此笔者将5点温度探头，分别安放在CPU散热器（CPU）、内存散热器（RAM）、硬盘PCB板（HDD）、显卡电源之间（GPU）以及光驱位（CASE），这五个位置。

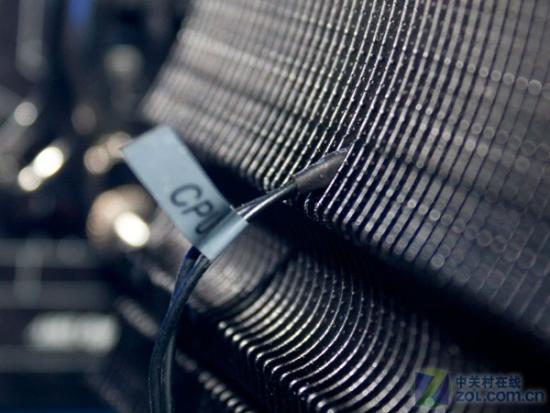

散热器鳍片上

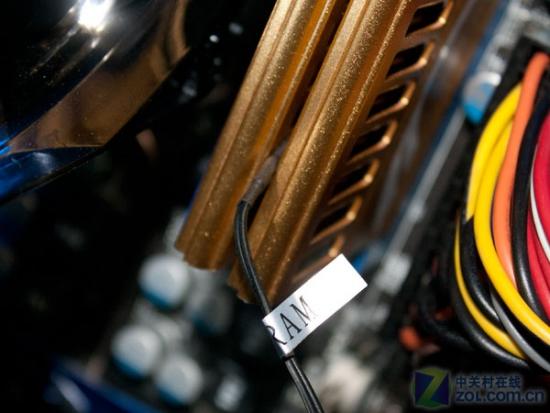

内存散热器片上

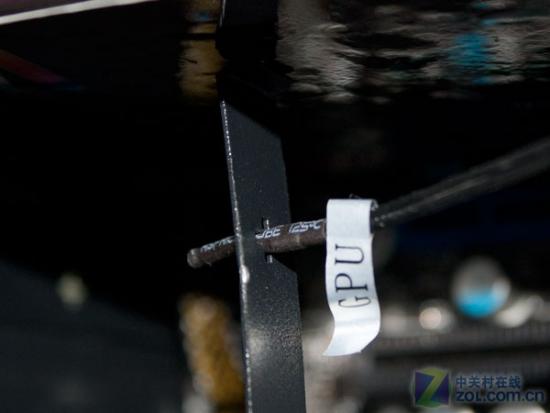

显卡下方

开机通电之后就是这个样子

当然如果关于这个调速器如何使用，其实也比较简单，各位可通过下面两段视频了解一下。

调速器调节风扇转速后的效果

调速器运行中的效果

不过需要注意的是，当风扇调速器温度探头指示区域的温度超过了“60度”，那么调速器的蜂鸣器就会报警，并且在监视屏上不断闪烁高温区域。因此这个调速器的功能还是很全面的。

第7页：测试方法与测试平台简介

前面我们知道这个调速器怎么用了，那么如何用好呢？被控制的顶部风扇以及前部风扇，这两个风扇又该如何搭配呢？另外，全速运作下的噪音如何呢？又该如何平衡呢？我们还是通过实际操作来看看吧。

我们将上面这套平台处于系统低负载、高负载两个状态，然后通过调节调速器，看看噪音与温度的如何找到平和点，每种状态下的测试时间为30分钟。

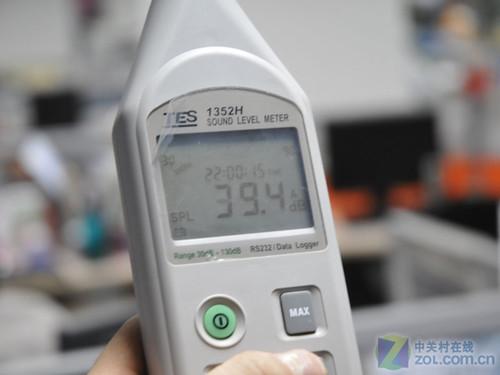

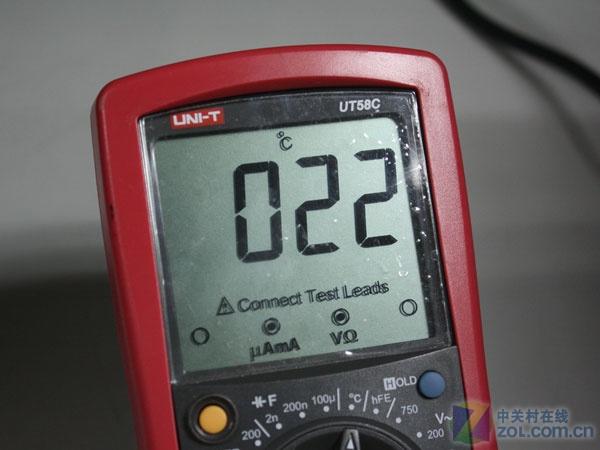

环境噪音39.4分贝                        环境温度22度

第8页：噪音/温度 调速器来寻找平衡点

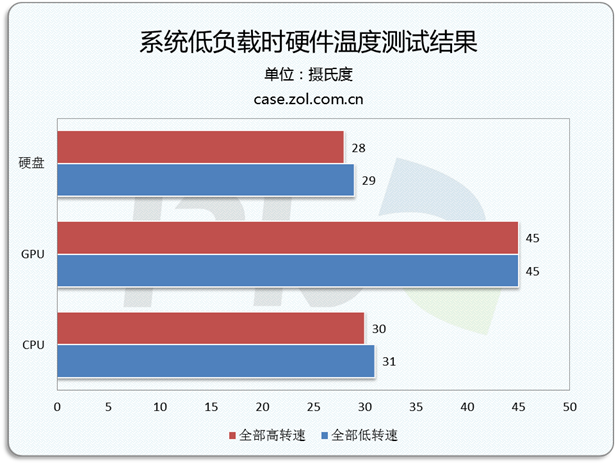

经过几个小时的测试之后，记录温度，得出以下结果。

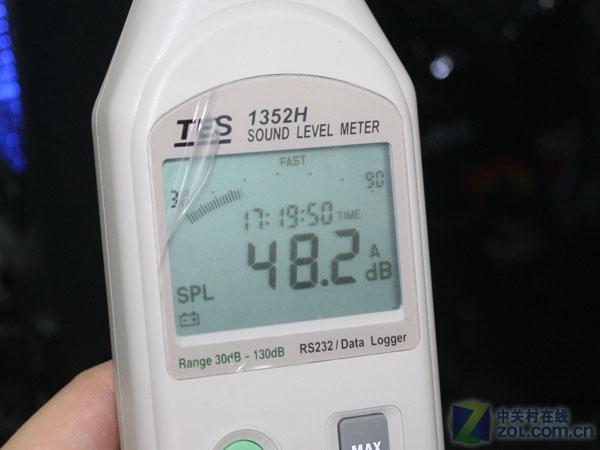

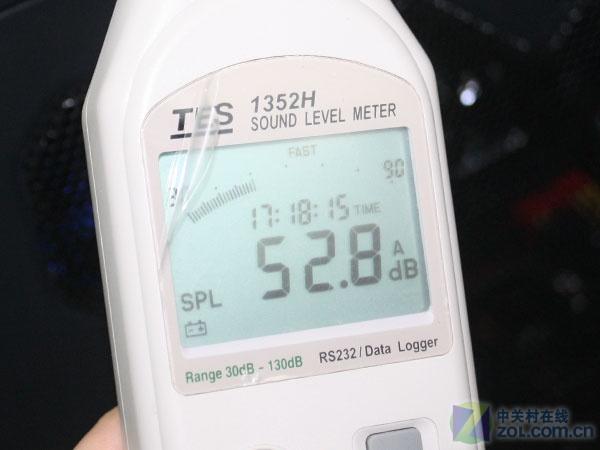

风扇低速噪音                          风扇高速噪音

根据上面的测试结果，在系统低负载时，在两风扇全速和低速运行状态下，机箱内硬件的温度没有太多的变化，前后CPU、硬盘的温度相差一度左右。不过噪音值可就不同了，虽然说40至50分贝的噪音有如人正常说话，但是52.8分贝的噪音值确实有点“高嗓门”。

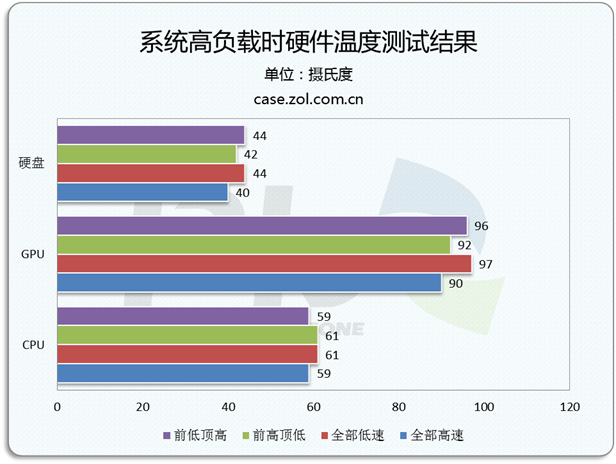

下面是在系统高负载是，记录的温度数据，为了更好的体现效果，我们不仅将风速设定为“全部高速、低速”两个档位，而且还将单个风扇调节加入到测试中，因此图表中，“前高顶低”指的是，前部风扇高转速、顶部风扇低转速，“前低顶高”则指的是，前部风扇低转速、顶部风扇高转速。

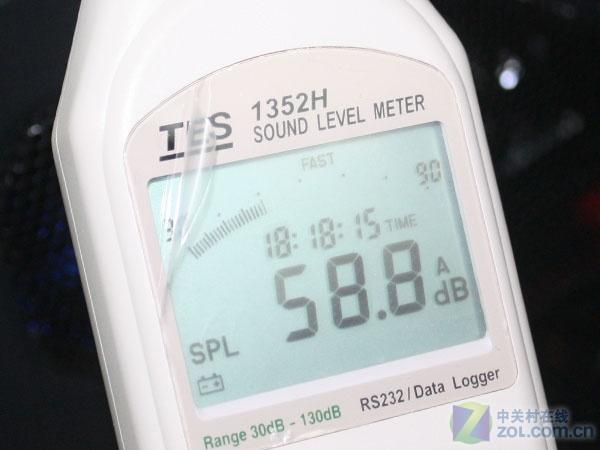

噪音基本在58分贝上下浮动

从结果来看，在高负载下，前后风扇的转速，对机箱内部硬件的散热效果影响还是比较大的，尤其是显卡和硬盘温度变化比较明显，CPU温度变化相对不是很大。因此，我们也可以发现，在高负载时，机箱底部的风扇对于机箱散热效果来说还是很大的。所以，如果为了保证机箱的散热性能，底部风扇的转速还是不能太低的。

然而对于噪音来说，由于显卡涡轮风扇噪音的影响，平台整体噪音值都很高，也就是说，显卡的噪音基本掩盖了机箱风扇的噪音，保持在58分贝左右。

所以综合来看，在系统高负载或满载时，机箱风扇还是全部处于全速运行的状态比较好，毕竟散热效果还是需要保证的。

最后总结：总体来说，这款X9MS机箱还是比较不错，无论是从外观还是内部结构，都很不错。并且风扇调速的功能也非常的实用。另外，对于风扇调速起来说，对于机箱的散热效果，虽然起不到什么至关重要作用，但是对于整体平台起到添砖加瓦、锦上添花效果还是很好的。并且对于一些要求静音效果的朋友，应该是一个非常好的功能设计。
