可显示容量 WD苹果移动硬盘拆解详测

平时我们在使用移动硬盘拷贝共享数据时最关心的就是硬盘的容量大小了，多年来我们想知道移动硬盘容量的使用情况时，只能把它接入计算机后，在我的电脑中查看。日前，西部数据推出的新款移动硬盘打破了这一规律，在任何情况下都可以查看移动硬盘的内部容量使用情况...

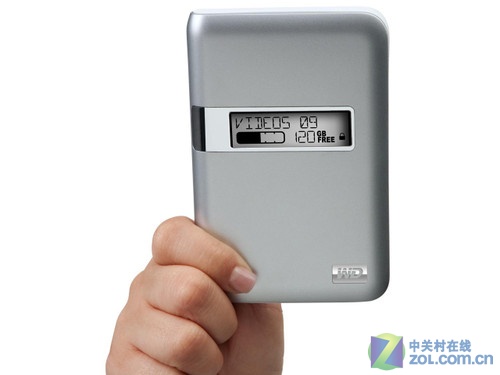

西部数据发布的新款My Passport Studio移动硬盘首次在外置移动硬盘身上引入了一块电子墨水屏幕，并将其称为e-label“电子标签”，即使在断电的情况下仍然可以对移动硬盘内部容量的使用情况一目了然，下面就一起来看看它有多神奇。

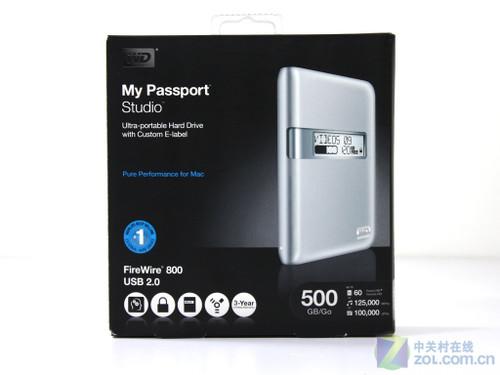

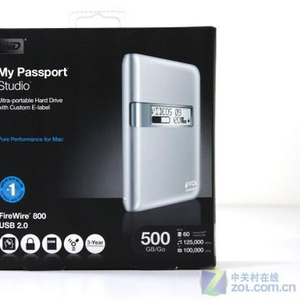

西数My Passport Studio移动硬盘包装

西数My Passport Studio移动硬盘包装完全采用再生材料制作，黑色为主色调，表面印刷精美，背景采用黑色，突出了产品本身，包装上正反面多种语言标注着产品的信息参数，该产品为西部数据原厂原装，泰国生产。


西数My Passport Studio移动硬盘外观

西数My Passport Studio移动硬盘外观设计没有过多的修饰，产品右下角具有WD西部数据商标，背部也仅有产品型号等信息。该产品以简洁、优雅为原则，堪称完美，银色书本造型配以简约的白色LED动态指示灯，在产品中央就是那块最具特色的电子墨水屏幕，外表时尚而富有科技感。

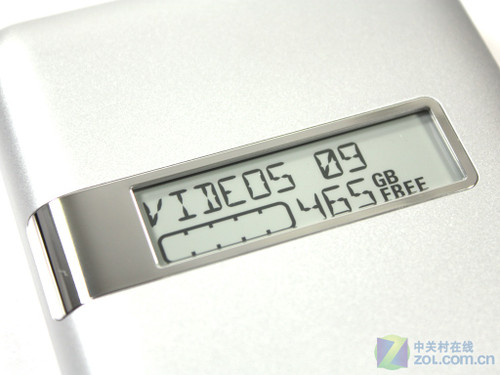

西数My Passport Studio移动硬盘电子墨水屏幕

西数My Passport Studio移动硬盘这块屏幕可以显示移动硬盘内的容量使用情况，是否锁定，还可以由用户自行设定名称，像书签一样标识内部存储的内容。由于电子墨水屏幕在不改变显示内容的情况下无需耗电，因此这块电子标签在断电情况下依然可以保持显示，随时提醒用户。

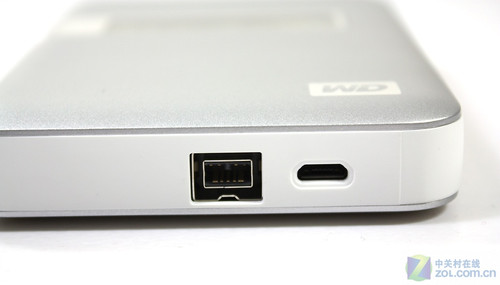

西数My Passport Studio移动硬盘接口及标识

西数My Passport Studio移动硬盘提供了USB 2.0和高速FireWire 800双接口，依然主要针对苹果机用户，出厂格式化为Mac OS X的HFS+ Journaled文件系统，其容量有320GB、500GB、640GB三款，支持256bit硬件加密。


西数My Passport Studio移动硬盘型号标识以及配件

西数My Passport Studio移动硬盘支持Mac上的Time Machine Backups备份功能，不过同时移动硬盘硬盘内部自带可不间断自动备份的WD SmartWare程序，该产品提供三年质保。

了解完这款西数My Passport Studio苹果专用电子标签移动硬盘后，下面我们再来看看其内部做工。

● 西部数据My Passport Studio苹果专用电子标签移动硬盘拆解

西部数据My Passport Studio移动硬盘顶部采用无螺丝设计，经过简单的边缘撬动后，即可将其肢解。

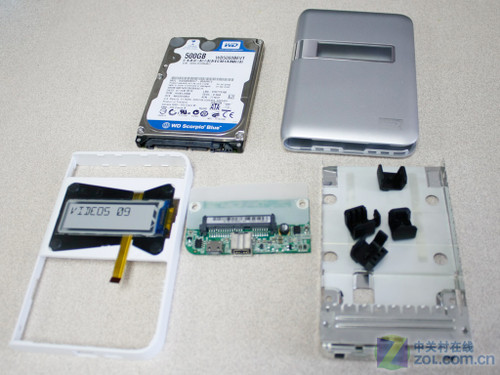

西数My Passport Studio移动硬盘拆解

上图是西数My Passport Studio移动硬盘被肢解为五个部分，分别为移动硬盘外盒、西数2.5英寸原厂蓝版笔记本硬盘、电子墨水屏幕、PCB电路板、安装硬盘的金属支架。下面我们来具体看看其中的重要配件。


西数My Passport Studio移动硬盘内部硬盘

西数My Passport Studio移动硬盘内部采用的是西部数据500GB笔记本硬盘，单碟容量高达250GB、使用双碟片、4磁头设计，转速为5400转，支持SATA 3Gbps传输，寻道时间为12ms，具有8MB缓存，噪音控制在24-26分贝之间。该款产品具备西部数据独有的Shockguard防震动技术和IntelliSeek智能寻道技术。同时在硬盘金属支架四周与外壳相衔接的四周都包裹了四个橡胶垫，起到了防震功能。

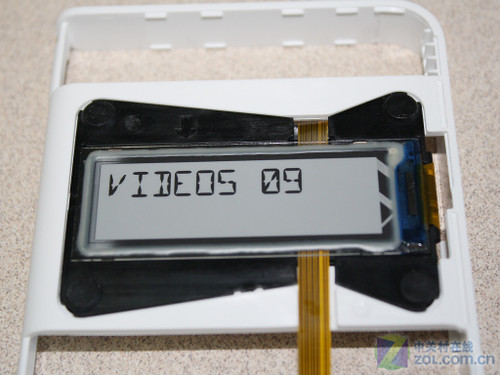

西数My Passport Studio移动硬盘电子墨水屏

西数My Passport Studio移动硬盘电子墨水瓶用于显示硬盘的容量使用情况，标签、锁定等情况。电子墨水较之于传统计算机显示屏的另一个优势是它容易阅读，电子墨水看起来更像印刷文字，它使眼睛更加轻松。当前电子墨水屏当前最多的被应用于电子书上产品屏幕，西数这次将其应用到移动硬盘上，也可谓是一个创新。


西数My Passport Studio移动硬盘PCB板

西数My Passport Studio移动硬盘使用的是牛津半导体公司（Oxford Semiconductor）推出的SATA转Firewire存储控制器——OXUF943SE-LQAG。USB转Firewire存储控制器采用的是LSI L-FWB43-07。

下面让我们来看看西数My Passport Studio移动硬盘的性能如何。

● 测试系统硬件环境

移动硬盘的性能测试使用的硬件平台由英特尔Core i7-860、技嘉P55-UD6主板和芝奇4GB DDR3-1600套装内存构成，操作系统选用32位Windows7旗舰版。细节及软件环境设定见下表：

● 测试系统的软件环境

● 注：为获得最快速度，测试选择西数My Passport Studio移动硬盘的FireWire 800接口进行测试

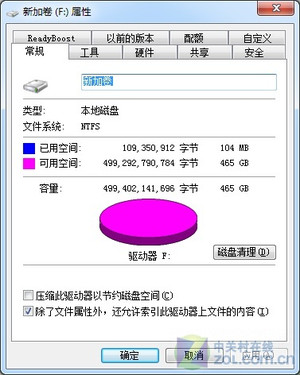

通过Windows设备属性我们可以看出，这款西数My Passport Studio苹果专用电子标签移动硬盘可用容量为465GB。西数My Passport Studio苹果专用电子标签移动硬盘出厂默认文件系统格式为NTFS。

西数My Passport Studio电子标签移动硬盘设备属性

● 底层测试：HD Tach

HD Tach是一款常用的存储器测试工具。西数My Passport Studio苹果专用电子标签移动硬盘读取性能较好，平均读取速度31.6MB/s；突发读取速度40.0MB/s。

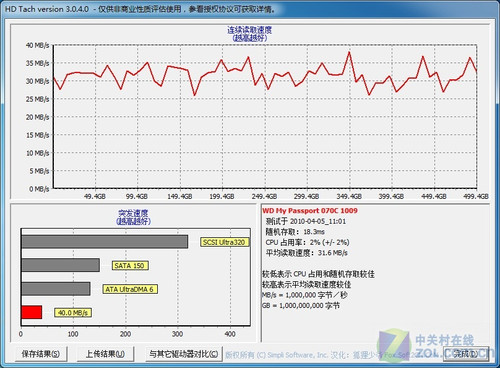

西数My Passport Studio苹果专用电子标签移动硬盘HD Tach测试成绩

● 底层测试：ATTO Disk Benchmark

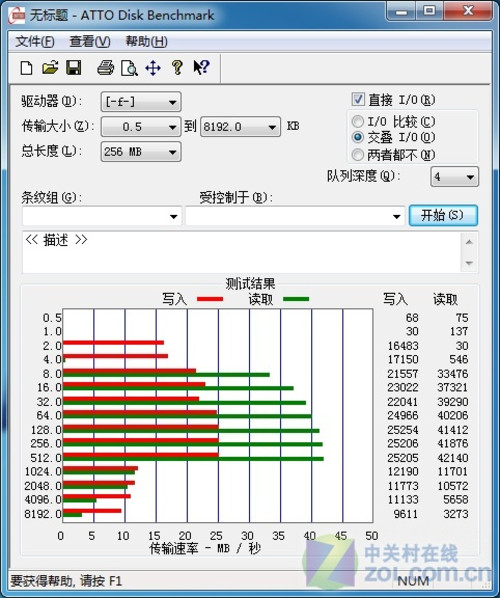

ATTO Disk Benchmark是一款优秀且免费的磁盘基准测试软件，支持对稳定性/突发性传输速率进行读写测试，适用于常规硬盘、RAID、USB闪存盘、移动存储卡等产品的读写性能测试。通过测试可以看出，西数My Passport Studio苹果专用电子标签移动硬盘读取/写入速度分别为42.1MB/秒和25.2MB/秒。

西数My Passport Studio苹果专用电子标签移动硬盘ATTO测试成绩

● 底层测试：HD Tune Pro

HD Tune是一款磁盘性能诊断测试工具。它能检测磁盘的传输率、突发数据传输率、数据访问时间、CPU 使用率、健康状态，温度及扫描磁盘表面等。

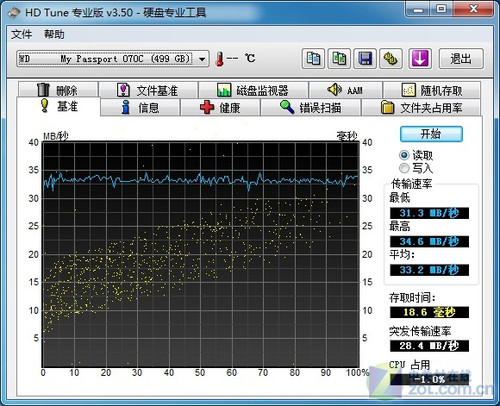

西数My Passport Studio苹果专用电子标签移动硬盘HD Tune读取成绩

西数My Passport Studio苹果专用电子标签移动硬盘在该软件下的读取表现为：最低传输率31.3MB/秒，最高传输率34.6MB/秒，平均传输率33.2MB/秒，数据访问时间为18.6 ms。

西数My Passport Studio苹果专用电子标签移动硬盘HD Tune写入成绩

西数My Passport Studio苹果专用电子标签移动硬盘在该软件下的写入速度表现为：最低传输率7.1MB/秒，最高传输率21.4MB/秒，平均传输率15.7MB/秒，数据访问时间为18.5 ms。

● 应用性能测试：FastCopy

FastCopy是个小巧的文件/目录拷贝工具，其功能强大，性能优越，能充分挖掘文件系统和硬盘驱动器的能力，并且支持计数和计时。这里使用两个目录来进行测试：第一个是包含12645个文件总计容量为4900MB的“Drivers”目录；第二个是包含2个文件总计容量为3620.9MB的“HDVideos”目录，分别考察文件移动硬盘应付大量小文件和大容量文件拷贝的能力。

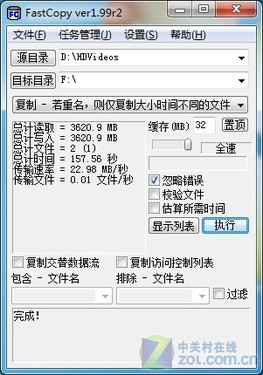

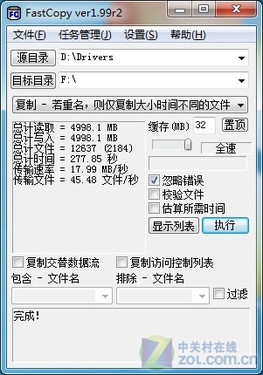

西数My Passport Studio苹果专用电子标签移动硬盘FastCopy测试成绩

在文件拷贝测试中，西数My Passport Studio苹果专用电子标签移动硬盘在应对大量零散文件时，用时为277.85秒；而拷贝大容量高清视频文件时，西数My Passport Studio苹果专用电子标签移动硬盘写入速度为22.98MB/S，用时157.56秒。

● 测试总结：

西数My Passport Studio苹果专用电子标签移动硬盘虽然采用西数原厂硬盘，但在性能测试中的表现差强人意，即便使用FireWire火线接口，平均读取速度也仅在30MB/s左右。而在实际拷贝文件测试中，使用火线接口速度下滑到每秒仅在个位数，并且出现拷贝文件错误，故无法完成测试。因此我们又换回USB接口，最后20MB/s左右的成绩才算稳定。

西数My Passport Studio苹果专用电子标签移动硬盘

西数My Passport Studio苹果专用电子标签移动硬盘的最大卖点就在于它那块可以显示硬盘容量使用情况和锁定情况的电子墨水屏幕，通过它用户可以对移动硬盘内部的容量情况一目了然，该产品专为Mac电脑设计，适用于Mac系统，不仅支持苹果上的Time Machine Backups备份功能，还内置了WD SmartWare程序，可随时自动备份数据，保证数据安全，适合专业创意人士和Mac玩家所拥有。
