前言：Intel首款32nm工艺内置GPU的Clarkdale处理器已于1月8号正式发布，同时发布的还有与之配套的H55主板芯片组。由于采用了革命性的设计，因此对于不少网友而言，全新的32nm工艺Clarkdale处理器和H55主板在他们面前显得是那么的陌生。为了让大家对32nm工艺Clarkdale处理器和H55主板有更深入的了解，编辑将结合电科的实际情况给大家进行比较详细的介绍。
一、32nm Clarkdale处理器
作为一款革命性的产品，Clarkdale处理器采用了全新的32nm工艺制造。比较资深的DIY玩家都知道，要想提高CPU的性能一方面是提高他的主频，一方面是更改他的架构，再有一方面就是提高他的制作工艺了。采用32nm工艺制造的CPU核心面积可比45nm减小大约70％，在性能方面提高超过22%以上。

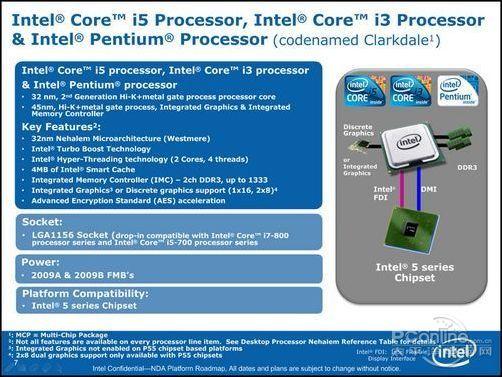

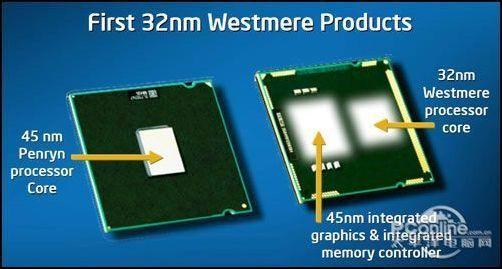

另外，Clarkdale处理器与以往的CPU在设计上有着很大的不同，它不再是由一个CPU核心封装而成，而是由一个CPU与一个GPU（显卡）封装而成。CPU部分是一款双核CPU，采用32nm制作工艺，基于最新的Westmere架构；而GPU部分则是采用45nm制作工艺，架构改进自Intel G45整合显卡的GMA架构，支持DX10。不过封装的GPU在游戏性能上较785G还是有一定的差距的，不过差距并不大。
目前32nm I3/I5处理器已经到货电科，其中最受玩家们关注的I3 530报价为890元，而32nm I5报价普遍都比较高。笔者觉得32nm I5定位比较尴尬，毕竟绝大部分购买I5平台的用户对显卡都有较高的要求，而处理器集成的GPU在性能上又远远不能够满足他们的需求。如果你打算抢先体验下32nm Clarkdale处理器的魅力，那么I3 530是当前最好的选择。
二、H55芯片组
与P55芯片组类似，H55芯片组完全放弃了从915到P4X/G4X系列形成的成熟双芯片设计，转而使用单PCH芯片结构。不过与P55芯片组不同的是，H55芯片组多了一条FDI通讯线路，用于连接处理器和主板芯片组，这就是H55主板能够输出视频信号的关键所在。

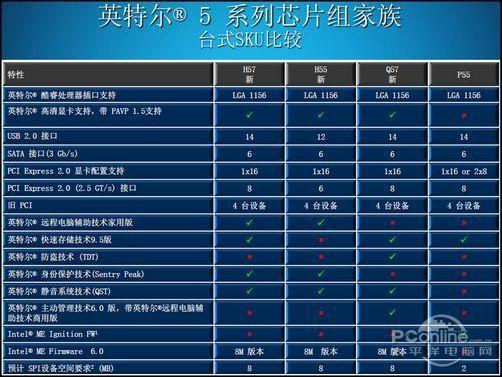

由于定位于中端主流市场，所以H55芯片组在规格上较P55也有所减弱。例如，P55可提供单卡X16和双卡X8+X8模式，而H55官方仅支持单卡X16模式，不过已经有厂商跨过了这个限制。另外，H55并没有提供对磁盘Raid的支持。当然了，这些技术对大多数用户而言，在日常生活中基本不会使用到。
目前已经有不少品牌的H55主板到货电科，从上市价格来看，H55主板定位并不算高，价格大多介于699—799元这个区间。当然了，由于刚上市，H55主板的价格还是偏高的，相信不久后将会跌落到599元的主流价位。从而和P55，甚至是H57主板拉开一定的距离。下面编辑将介绍几款已经到货电科H55主板，为打算购买I3平台的玩家提供参考。
三、市售H55主板推荐
产品型号：华硕 P7H55-M Pro
参考价格：799元
销售商家：瑞特科技
销售地址：南宁电子科技广场1号楼 A223-226
联系方式：0771-5335901 5335902
产品特点：除了原有的一键超频技术外，这款H55主板超频上还加入了GPU Boost技术，也就是说华硕的H55、H57主板不仅可以对CPU核心超频，还可以对CPU所集成的GPU图形显示核心进行超频。这项技术将能极大提升GPU的游戏性能。如果你觉得i3集成的GPU在游戏性能上还不能满足需求，那么不妨试试这款加入GPU超频技术的华硕H55。
华硕 P7H55-M Pro图 库评 测论 坛报 价网购实价

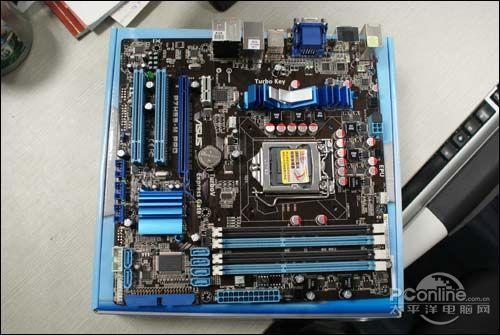

华硕 P7H55-M Pro主板采用ATX黑色小板设计，基于Intel H55芯片组设计，支持Intel 32nm的Clarkdale Core i5/i3等LGA1156接口系列处理器。而且该主板还支持华硕GPU Boost技术，通过此项技术GPU性能将得到质的提升。根据测试，采用GPU Boost技术超频后，GPU性能可以提高20%以上！
华硕 P7H55-M Pro图 库评 测论 坛报 价网购实价

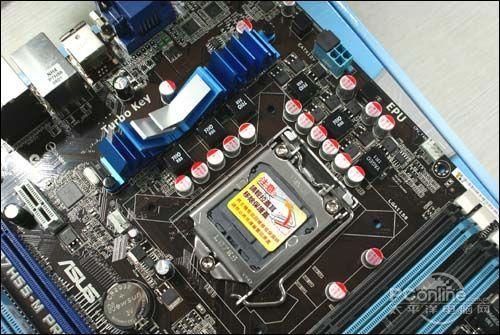

供电方面，华硕 P7H55-M Pro主板采用豪华4+2相全固态供电设计，并搭配全固态电容和全封闭电感，并且还辅以高品质的MOS管。MOS管上提供有散热片散热，即使进行极致超频，也能保证供电部分的稳定性。
华硕 P7H55-M Pro图 库评 测论 坛报 价网购实价

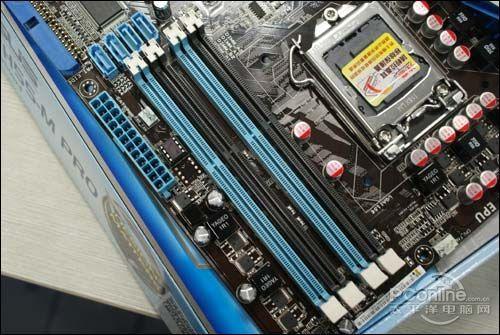

内存部分，华硕 P7H55-M Pro主板提供4条DDR3内存插槽，支持双通道DDR3 1333/1066内存，内存容量最大可以支持到16GB。值得一提的是，采用单边卡扣设计让内存的拆装更加方便。
华硕 P7H55-M Pro图 库评 测论 坛报 价网购实价

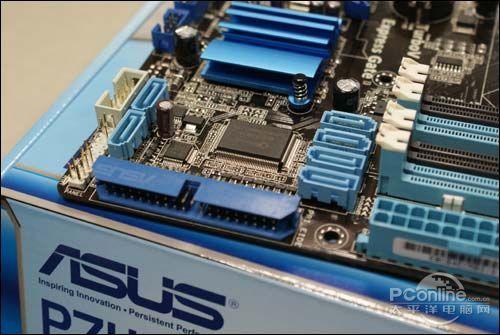

磁盘部分，华硕 P7H55-M Pro主板提供了6个SATA2接口和1个IDE接口，完全满足主流用户的使用需求。
华硕 P7H55-M Pro图 库评 测论 坛报 价网购实价

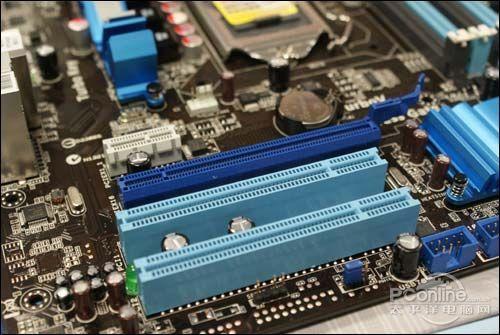

扩展方面，华硕 P7H55-M Pro主板提供了1条PCI-E x16 2.0显卡插槽，为用户提供了高端独显升级方案，另外主板还提供了2条PCI插槽以及1条PCI-E x1插槽，基本满足用户的扩展需要。
华硕 P7H55-M Pro图 库评 测论 坛报 价网购实价

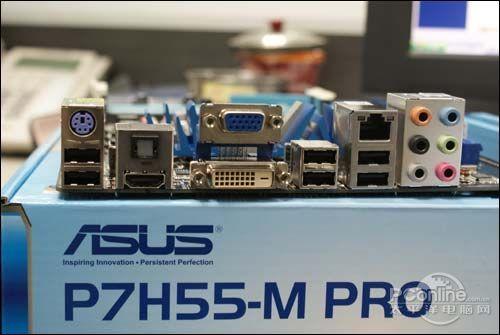

接口方面，华硕 P7H55-M Pro主板采用了HDMI+DVI+VGA接口的高清输出支持。另外还提供了光纤SPDIF、PS/2键盘接口，6个USB2.0接口，音频，千兆网卡接口等，完全能满足DIY玩家的需求。
| PConline产品库——规格参数 | |
| 型号： | P7H55-M Pro |
| 北桥芯片： | Intel H55 |
| 集成显卡： | 否 |
| 支持显卡标准： | PCIE 2.0 |
| 硬盘接口： | ATA 100,ATA 133,S-ATA150,S-ATA II |
| PCI插槽： | 2×PCI |
| 主板架构： | MicroATX |
| 板载声卡： | 板载8声道HD声卡 |
| 扩展接口： | 键盘PS/2,VGA,DVI,HDMI,USB2.0,RJ45网卡接口,音频接口,光纤接口 |
| IT商城： | 网购实价 |
| >>更多详细资料（图片报价参数比较网友点评评测·行情） | |
编辑点评：华硕这款H55主板自身做工及用料非常扎实，保持了华硕一线主板的优良传统。目前这款主板刚刚从888元降价到799元，喜欢的朋友可以出手了。
产品型号：映泰 TH55 XE
参考价格：799元
销售商家：南宁华力
销售地址：南宁电子科技广场1号楼 A206 A251
联系方式：0771-2288926/2288916
销售商家：南宁汉美
销售地址：南宁电子科技广场1号楼 A303
联系方式：0771-5353199
产品特点：映泰这款H55主板是最早到货电科的H55，能够那么快速地推出H55主板，可见映泰的研发实力和公关实力确实强。这款H55属于映泰高端的T系超频主板，超频能力十分强劲。现在购买这款主板还可以获赠价值198元高级拉杆箱一个，非常实惠。
拉杆箱
映泰 TH55 XE图 库评 测论 坛报 价

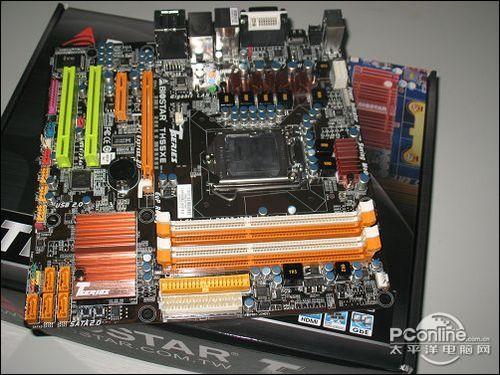

映泰TH55XE采用Micro ATX板型设计，基于Intel H55单芯片组，采用全黑色的PCB板，尽显主板的尊贵和豪华，主板能够全面支持英特尔32nm工艺的LGA 1156接口的Intel Core i5/i3系列处理器。
映泰 TH55 XE图 库评 测论 坛报 价

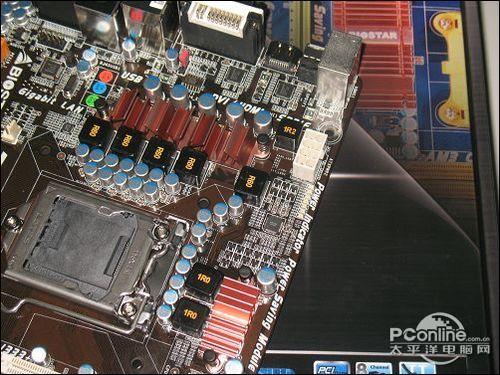

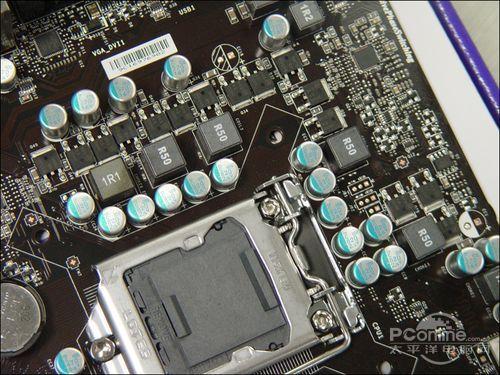

供电部分，TH55XE主板采用全固态 7相CPU供电，精准的供电电路布线设计、奢华的量子芯供电芯片、低功率纯铁芯全封闭电感及日本化工PSE长寿型固态电容等用料，使供电超频发热量低、无件经久耐用、供电精准可靠，提供纯净的CPU供电，当CPU与GPU相结合的Core i5/i3处理器出现，也能有效提升极限超供电能力和效率，超频性能更强。
映泰 TH55 XE图 库评 测论 坛报 价

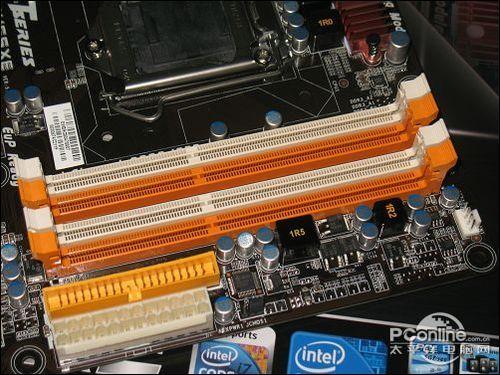

内存部分，映泰TH55 XE主板提供了四条内存插槽，支持双通道DDR3-1600 1333/1066内存频率，内存容量最大可以支持到16G。
映泰 TH55 XE图 库评 测论 坛报 价
磁盘部分，提供了5个SATA 3.0 Gbps和1个eSATA存储接接口，充分保证硬盘与系统之间的传输速度。
映泰 TH55 XE图 库评 测论 坛报 价

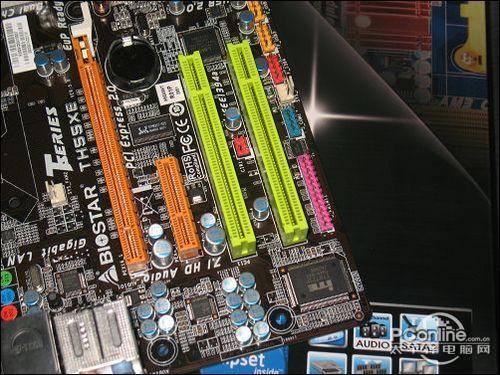

扩展方面，主板提供了一条PCI-E x16 2.0显卡插槽，为用户提供了高端独显升级方案，另外还有一条PCI-E x1插槽和两条PCI插槽。
映泰 TH55 XE图 库评 测论 坛报 价

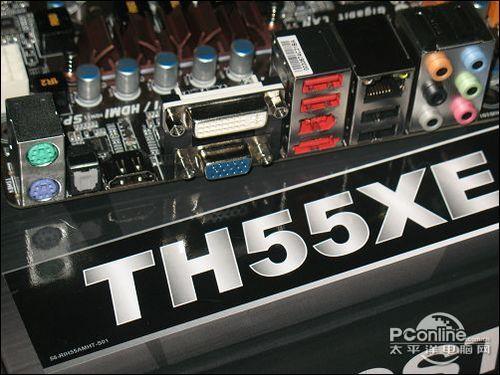

接口部分，提供了常见的PS/2键盘鼠标接口，eSATA接口，IEEE1394a接口，4个USB 2.0接口，HDMI+DVI+VGA全输出接口，RJ-45端口，S/PDIF输出接口，音频接口。
| PConline产品库——规格参数 | |
| 型号： | TH55 XE |
| 北桥芯片： | Intel H55 |
| 内存插槽数量： | 4 DDR3 DIMM |
| 支持显卡标准： | PCIE 2.0 |
| 硬盘接口： | S-ATA150,S-ATA II |
| PCI Express插槽： | 1×PCI-E X1,1×PCI-E X16 |
| PCI插槽： | 2×PCI |
| 主板架构： | MicroATX |
| 板载声卡： | 集成7.1声道声卡 |
| 扩展接口： | 键盘PS/2,E-SATA,IEEE 1394,VGA,DVI,HDMI,USB2.0,音频接口,光纤接口 |
| >>更多详细资料（图片报价参数比较网友点评评测·行情） | |
编辑点评：作为首款面世的H55主板，映泰H55用料采用的是高端超频用料，并且还加入了映泰独家研发的超节能II代量子芯技术，凸显品牌的研发创新能力。喜欢超频的玩家不妨多考虑这款主板。
产品型号：微星 H55M-E33
参考价格：699元
销售商家：广西海量(盛源行) 科技有限公司
销售地址：南宁电子科技广场1号楼 A211/A220/A231
联系方式：0771-5307424 / 5301229 / 5329525
产品特点：微星这款H55是市面上最便宜的一款H55主板，虽然价格低，但是这款主板做工绝对没得说。主板采用了全固态电容的设计方案，支持易超频开关、APS节能等众多实用技术。一线的做工，二线的价格，微星这款H55必将在H55平台上延续微星 785GTM-E45的辉煌！
微星 H55M-E33图 库评 测论 坛报 价

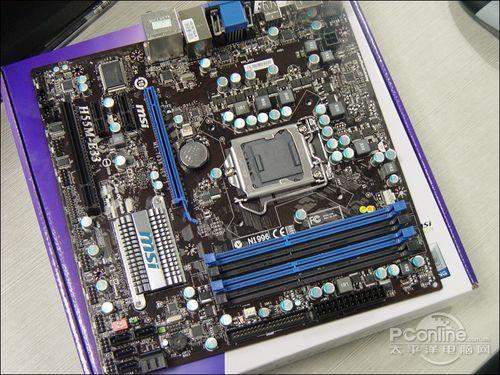

微星 H55M-E33主板采用黑色PCB，基于Intel H55芯片组设计，支持LGA1156接口的32nm Corei5，i3，Pentium处理器，这块小板配备了4条DDR3内存插槽，南桥散热片面积较大，散热效果值得期待。
微星 H55M-E33图 库评 测论 坛报 价
供电部分，尽管微星 H55M-E33是低端主板，但在供电设计上也一丝不苟。采用了4+1相供电，支持95W CPU，其中1相供电专为新一代CPU集成的GPU设计，搭配全日化PSC系列固态电容以及全封闭铁氧体密封电感，一进二出的大功率MOSFET，为显卡稳定运行提供了保障。
微星 H55M-E33图 库评 测论 坛报 价

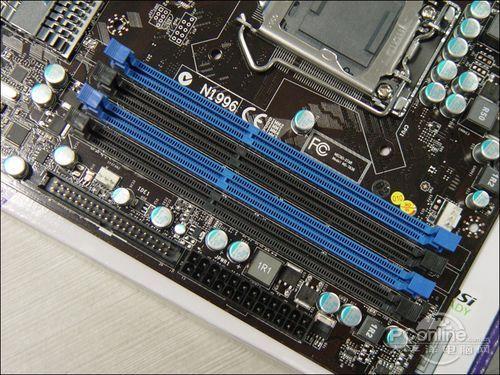

内存方面，微星 H55M-E33主板提供了4条DIMM内存插槽，支持双通道DDR3 2133(OC)/2000(OC)/1600(OC)/1333/1066的规格内存，最大支持16GB内存容量。另外内存供电由uP6013 PWM芯片和2颗P0903BDG大功率MOSFET构成，可以给内存提供50A的电流。同样是采用日化PSC超低ESR电容和铁氧体密封电感，保证为内存提供稳定平滑的电流。
微星 H55M-E33图 库评 测论 坛报 价

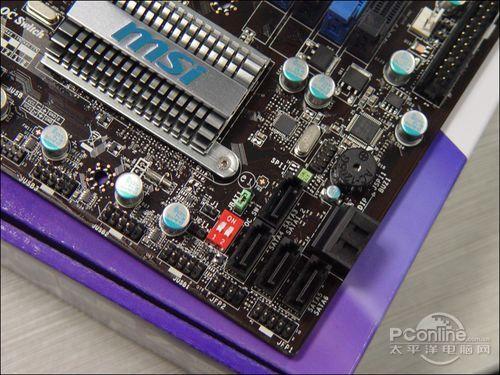

磁盘部分，微星 H55M-E33主板提供了6个SATAII直立和卧式接口，其中有2个扭转接口，可以适合各类机箱，方便插拔SATA连接线。以及为老用户提供了1个IDE接口，用于接驳老式IDE设备。
微星 H55M-E33图 库评 测论 坛报 价

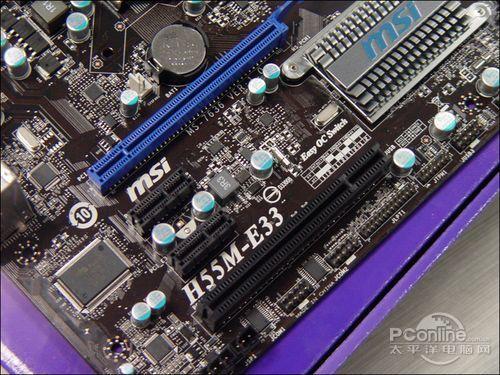

拓展部分，微星 H55M-E33主板提供了1条PCI-E 2.0 16X插槽，2条PCI-E 1X插槽以及1条传统的PCI插槽，另外主板集成了ALC889音频芯片，并且板载了REALTEK RTL8111DL网络芯片。
微星 H55M-E33图 库评 测论 坛报 价

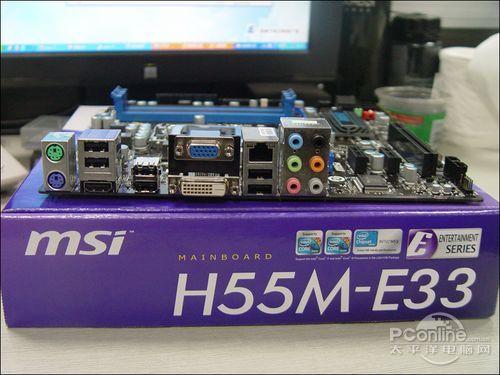

接口方面，微星 H55M-E33主板提供了VGA+DVI+HDMI全视频输出接口设计，包括PS/2键鼠接口，USB2.0接口，网络接口和音频等接口。
| PConline产品库——规格参数 | |
| 型号： | H55M-E33 |
| 北桥芯片： | Intel H55 |
| 集成显卡： | 否 |
| 内存插槽数量： | 4 DDR3 DIMM |
| 支持显卡标准： | PCIE 2.0 |
| 硬盘接口： | ATA 100,ATA 133,S-ATA150,S-ATA II |
| PCI Express插槽： | 2×PCI-E X1,1×PCI-E X16 |
| PCI插槽： | 1×PCI |
| 主板架构： | MicroATX |
| 板载声卡： | 集成Realtek ALC889 8声道音效芯片 |
| 扩展接口： | 键盘PS/2,鼠标PS/2,VGA,DVI,HDMI,USB2.0,RJ45网卡接口,音频接口 |
| >>更多详细资料（图片报价参数比较网友点评评测·行情） | |
编辑点评：其实H55就是低价格的P55，除了支持I3和Pentium G等集显的CPU外，在支持I7/I5的CPU方面和P55一样。微星 H55M-E33主板做为一线产品，用料也相当的豪华，采用了全日化PSC系列固态电容以及全封闭铁氧体密封电感，并且提供了原生的HDMI接口。用来搭配集成GPU的32nm CPU组建HTPC平台非常合适，这主板将会以超低的价格和卓越的品质来吸引众多消费者的青睐，推荐近期装机的朋友选购。
产品型号：技嘉 GA-H55M-UD2H
参考价格：849元
销售商家：南宁赛吉
销售地址：南宁电子科技广场1号楼 A305
联系方式：0771-5329303
产品特点：作为技嘉高端的“UD”系列，这款H55支持技嘉独有的DES 2动态节能引擎技术、技嘉超耐久3代技术、2盎司铜PCB板设计和7相超公版供电设计，用料相当豪华。另外，大家比较一下本次介绍H55主板的背板接口，可以发现技嘉这款H55接口是最齐全的，扩展性能十分强大。
技嘉 GA-H55M-UD2H图 库评 测论 坛报 价网购实价

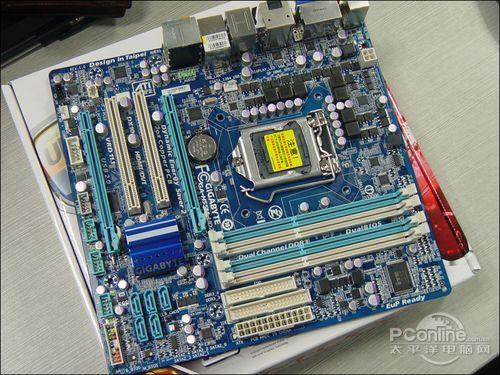

技嘉 GA-H55M-UD2H采用了技嘉常用色蓝色PCB板Intel H55芯片组制造，主板上白蓝相间排列着各种功能性接口。2倍铜技术的加入：提高整张主板均匀散热，降低PCB百分之50的阻抗值，减少的电源损耗，同时2倍铜的加入还为内层能提供更好的信号质量，进而大幅提升主板的执行效能及超频稳定性。可以为集成了GPU的Core i3/i5处理器提供良好的支持。
技嘉 GA-H55M-UD2H图 库评 测论 坛报 价网购实价

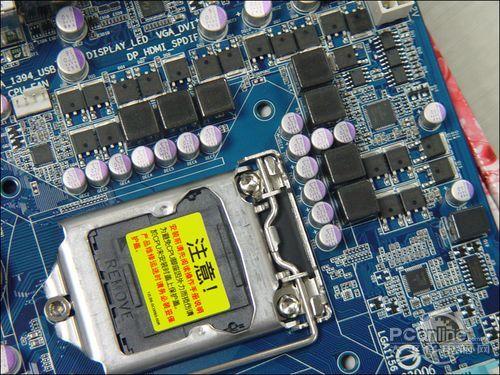

供电部分，技嘉 GA-H55M-UD2H主板秉承技嘉优秀的做工，采用了扎实的7相高品质封闭式电感，每一相三颗Mosfet管，配以日系全固态ESR等效串联电阻电容，为CPU提供了纯净强大的供电，为显卡长时间运行提供了保障。
技嘉 GA-H55M-UD2H图 库评 测论 坛报 价网购实价

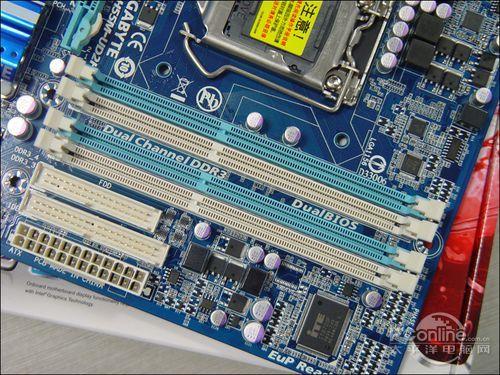

内存方面，技嘉 GA-H55M-UD2H主板提供了4条DIMM内存插槽，支持双通道DDR3 1066/1333/1600/1666+内存规格，最大支持16GB内存容量。
技嘉 GA-H55M-UD2H图 库评 测论 坛报 价网购实价

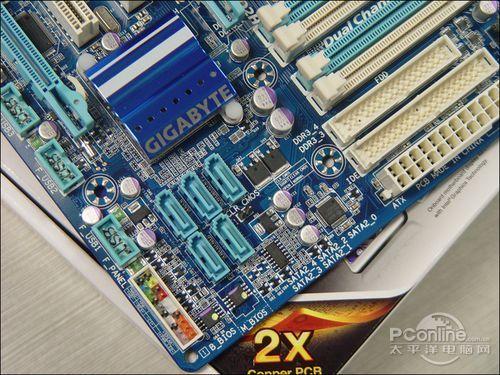

磁盘部分，技嘉 GA-H55M-UD2H主板提供了5个SATA2硬盘接口，以及1个IDE接口。另外主板还提供了双BIOS芯片，即使一颗在无意中损坏，也不会导致主板不能使用。
技嘉 GA-H55M-UD2H图 库评 测论 坛报 价网购实价

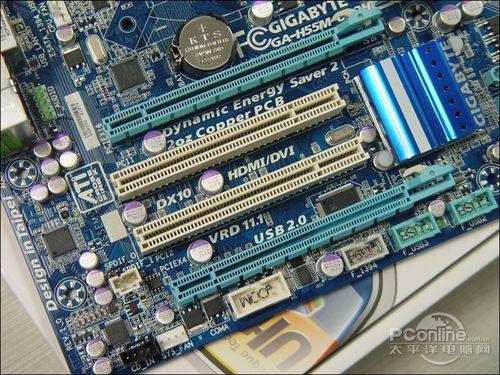

拓展方面，技嘉 GA-H55M-UD2H主板提供了1条PCI-E 16X 2.0显卡插槽，1条PCI-E X4非满速插口以及2条传统PCI插口，支持双显卡交火，可以满足大众需求。另外主板集成了Realtek ALC889高品质8声道蓝光音效芯片，采用了最新瑞昱的RTM 885N时钟发生器 以及板载了瑞昱的RTL8111D(10/100/1000 Mbit)千兆网卡。
技嘉 GA-H55M-UD2H图 库评 测论 坛报 价网购实价

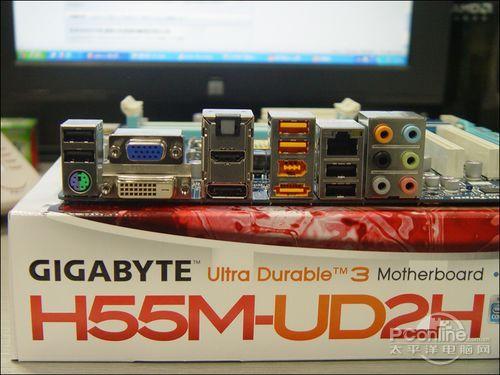

接口部分，技嘉 GA-H55M-UD2H主板提供了VGA+DVI+HDMI+DP全视频输出接口，还提供了PS/2键鼠接口、光纤音频接口、IEEE1394a、eSATA、千兆网卡及6个USB高速接口。
| PConline产品库——规格参数 | |
| 型号： | GA-H55M-UD2H |
| 北桥芯片： | Intel H55 |
| 集成显卡： | 否 |
| 内存插槽数量： | 4 DDR3 DIMM |
| 支持显卡标准： | PCIE 2.0 |
| 硬盘接口： | ATA 100,ATA 133,S-ATA150,S-ATA II |
| PCI Express插槽： | 2×PCI-E X16 |
| PCI插槽： | 2×PCI |
| 主板架构： | MicroATX |
| 扩展接口： | 键盘PS/2,E-SATA,IEEE 1394,VGA,DVI,HDMI,USB2.0,RJ45网卡接口,音频接口 |
| IT商城： | 网购实价 |
| >>更多详细资料（图片报价参数比较网友点评评测·行情） | |
编辑点评：H55平台在3D性能方面相比“4”系列整合平台有了较大的提升，而在功耗方面，又得到了更好的控制。相信有了性能、功耗、价格等各方面的优秀表现，相信H55不久后会取代LGA775平台，成为未来的市场主力。然而技嘉 GA-H55M-UD2H延续了一线厂商上乘的做工和用料，品质得已保证，喜欢的朋友不妨期待价格的下调。
产品型号：昂达 魔剑H55
参考价格：799元
销售商家：南宁风行
销售地址：南宁电子科技广场1号楼 A536
联系方式：0771-5353699
产品特点：不得不说国内板卡厂商的研发水平已经有了长足的进步。作为昂达最高端的魔剑系列，这款H55采用了热管散热设计、全套昂达“倍稳固2”技术，包括采用2倍铜技术的PCB，IES动态节能技术，IOS智能超频技术，双BIOS安全防护等。而且主板的供电达到了8+2相之多，超频能力不言而喻。
昂达 魔剑H55图 库评 测论 坛报 价

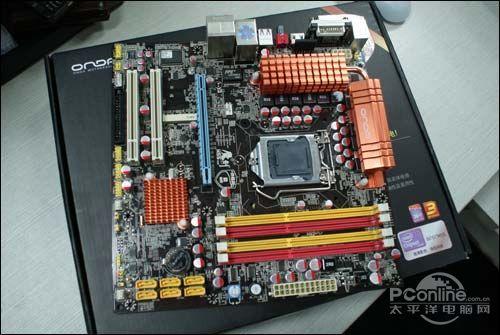

昂达 魔剑H55主板采用Micro ATX小板设计，基于Intel H55芯片组，采用黑色PCB底板，支持Intel的32nm的Clarkdale Core i5/i3/Pentium等LGA1156接口系列处理器。主板采用“2倍铜”电路板，有效提升主板散热，保障主板性能更加稳定。
昂达 魔剑H55图 库评 测论 坛报 价

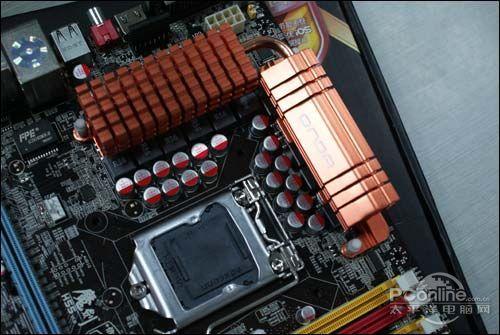

供电方面，昂达 魔剑H55主板采用8+2相供电设计，全部采用富士通L8型军工级固态电容，低电阻MOSFET和全封闭式电感设计，每相供电配备了2个MOSFET管，增强了CPU供电的稳定性。另外，MOS管上搭载有热管散热系统，使得MOS管上的热量能够快速发散，保证了主板能够长期稳定地运行。
昂达 魔剑H55图 库评 测论 坛报 价

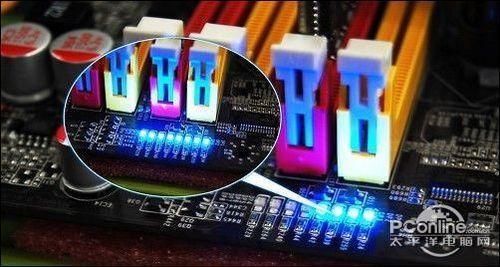

IES智能节能技术（Intellectual Energy Saving）主要包括动态节能和主动降温两大功能，强大支持原生10相位的电能智能调节。该技术可以根据实际负载的情况智能调节供电相数，通过这种智能方案达到最大限度地节省能源消耗和主动降温；它还配备有板载的LED指示灯，可以直观显示使用中的电源相数。
昂达 魔剑H55图 库评 测论 坛报 价

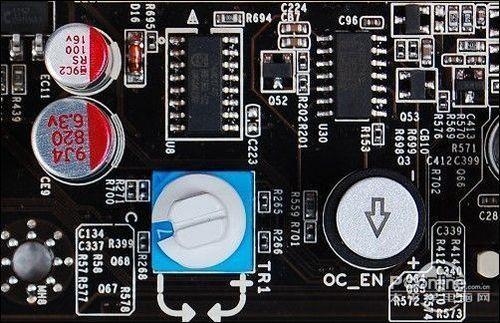

与魔剑P55一样，昂达 魔剑H55上也设计了IOS超频旋钮。 I.O.S（Instant Overclock System）直观智能调频系统，可以非常直观地通过超频旋钮和按键对CPU频率进行微调，强化了超频的精确性和易用性。
昂达 魔剑H55图 库评 测论 坛报 价

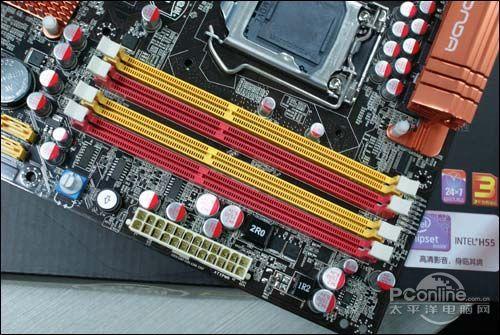

内存方面，昂达 魔剑H55主板提供了4条DIMM内存插槽，支持双通道DDR3 1600/1333/1066内存规格，内存容量最大可支持到16GB。
昂达 魔剑H55图 库评 测论 坛报 价

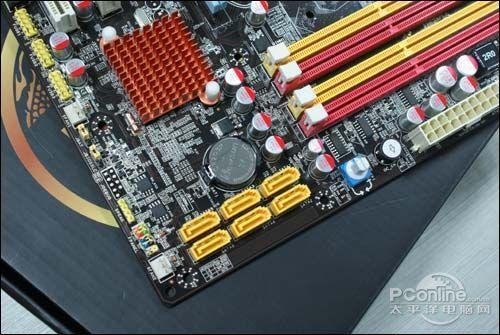

磁盘方面，昂达 魔剑H55主板提供了6个SATA2接口,能满足用户的扩展需求。
昂达 魔剑H55图 库评 测论 坛报 价

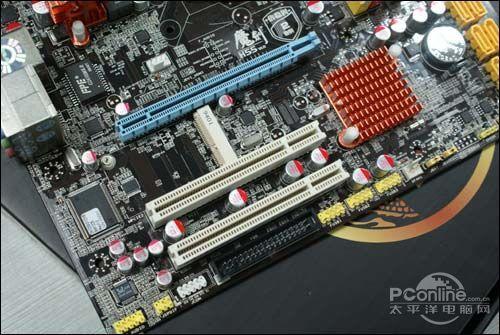

扩展方面，昂达 魔剑H55主板提供了一条PCI-E x16 2.0显卡插槽，为用户提供了高端独显升级方案，还提供了两条PCI插槽。另外，昂达魔剑H55还提供了DEI数字扩展接口。DEI数字扩展接口( Digital Extended Interface)能够兼容mini-PCIE标准的设备，可以使用类似于无线网卡、蓝牙适配器以及电视卡等的数字设备。
昂达 魔剑H55图 库评 测论 坛报 价

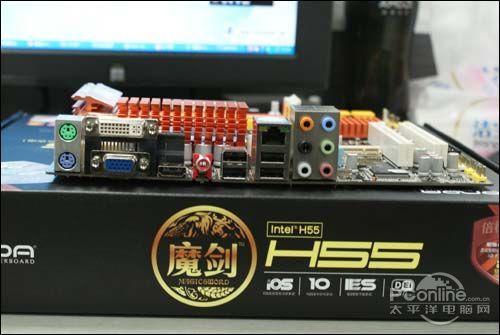

接口方面，昂达 魔剑H55主板提供了PS/2键鼠接口、4个USB接口、同轴光纤音频接口、千兆网络接口和音频传输接口。输出输出方面则提供了VGA+DVI+HDMI全视频接口设计。
| PConline产品库——规格参数 | |
| 型号： | 魔剑H55 |
| 北桥芯片： | Intel H55 |
| 集成显卡： | 否 |
| 支持显卡标准： | PCIE 2.0 |
| 硬盘接口： | S-ATA150,S-ATA II |
| PCI插槽： | 2×PCI |
| 主板架构： | MicroATX |
| 板载声卡： | 集成多声道声卡 |
| 扩展接口： | 键盘PS/2,鼠标PS/2,VGA,DVI,HDMI,USB2.0,RJ45网卡接口,音频接口 |
| >>更多详细资料（图片报价参数比较网友点评评测·行情） | |
编辑点评：作为昂达定位于高端的魔剑系列，魔剑H55采用超强的十相供电设计，有利于主板的超频和性能的稳定。另外，“2倍铜”PCB电路板、军工级全固态电容、低电阻MOSFET和封闭式铁素体电感的采用，有效保障了主板的供电平衡与快速散热。
编辑总结：从首批上市的H55主板来看，H55主板的做工普遍都比较好，超频能力也很强，完全不输给P55主板。对于I3这个平台，编辑还是比较看好的，毕竟INTEL原有的集显平台在游戏性能上太弱了，而新出的I3/I5能够提供和785G差不多的游戏性能，已经能够满足很大一部分用户的需求了。不过I3+H55的价格还比较贵，不是急于装机的朋友可以暂时观望一段时间，等i3和H55的价格都比较稳定后再入手。
