人到晚年，总会有很多岁月的痕迹在脑海中闪过。“人有悲欢离合，月有阴晴圆缺”，一生中当然满载低谷与高峰。同样的，2008年也将走到了尽头，一年中经历了雪灾、地震、奥运、神舟7号升空、三聚氰胺、金融风暴等，这些都充满着传奇。

生活充满着精彩，回归到DIY硬件市场，全线价格战都是混战不休，不得不提的是NV和AMD两大显卡巨头为我们展现的精彩绝伦的显卡厮杀！双方为占据市场份额连番的推陈出新，新技术低价格的大比拼没有休止。竞争是激烈，同时也是残忍的。但是“螳螂捕蝉黄雀在后”，硬件竞争得益的永远是我们消费者。

作为观众的我们，可以看到IT产业的发展是非常迅猛的。为了走向科技的尖端，为了满足游戏日益对显卡需求的暴增同时也为了用户能得到更好的视觉体验，两巨头不断完善自身的产品核心架构和实现性能的提高和改善。

回顾2008年，基础和实力雄厚的NVIDIA发布了G200核心后，比起较早前发布的98GTX，实现了短时间内核心晶体管数量成倍提升。除此之外着色器数量和光栅处理器数量等都大幅提升，这些也一定程度上遵循了摩尔定律。而且，NV一直引以为豪的四大内功：PhysX、CUDA、3D Stereo以及SLI先进技术的应用令如今显卡不单单只是为了满足用户游戏的需求，还拓展到更多的专业和感官享受领域。值得一提的是，已经有两大游戏厂商EA、2K Games同时获得新PhysX物理技术授权，所以PhysX将会在2009年游戏中得到华美展现。

当然，我们不能忘记AMD今年在显卡界的神话。这个年头，AMD从RV670到RV770，一年时间便完成了2.5倍标量着色器的提升，这个的确是一个不可磨灭的神迹。最大的亮点是，RV670首次成功应用55nm核心工艺技术。这令AMD以更先进的工艺、更优的功耗和发热控制以及更低的成为造就了一个又一个的经典产品。例如HD3650颠覆了低端，HD3850霸占中端以及HD4850超值神卡等等。这些都得到了消费者的青睐。而且AMD在高端研发上也取得了优秀成就，多核心单卡带来的更好兼容性、易用性以及性能是高端玩家用户的所需与所求。

下面笔者为大家揭秘这年头显卡混战中令消费者迷惑的各大型号的发布时间。以及为大家全面搜罗飞跃2009年的显卡。

回顾这个传奇2008年的显卡，当然要清楚今年有哪些重要的产品以及其发布时间。下面，笔者为大家按时间顺序一一划分各大产品的发布时间。让我们更清晰更明了的看到两巨头这年头的发展情况。

从上表我们可以非常清晰地看到了NV和AMD两大巨头在短短一年中各阶段的芯片发布情况。我们同时看到每个月都会出现一个或者多个新品的发布。而且我们可以看出AMD今年已经完成了55nm产品线的过渡，多核心单卡也异常出众。NVIDIA完成了全线9系列的过渡，部分产品也实现了55nm的新工艺。

NV凭借其雄厚的基础和实力，发布的产品无疑居多。但纵观全年，AMD性价比之路一直走得不错。在针锋相对的两大巨头，市面上无疑有不少他们超值和经典的显卡。在2009年来临之际，笔者为大家全面推荐N卡和A卡最值得购买最爽的显卡。下面一起走进这个传奇2008的显卡市场，搜罗总有一款合您心意的“飞跃”显卡。

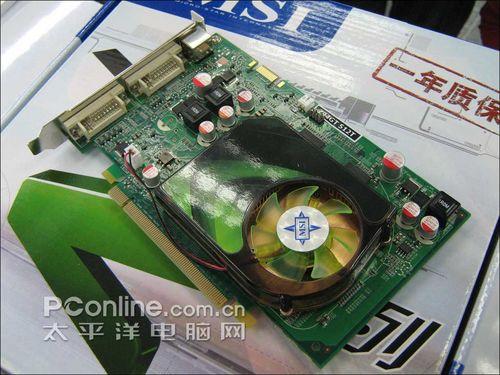

微星 Z94GT512T 参考价格：299元

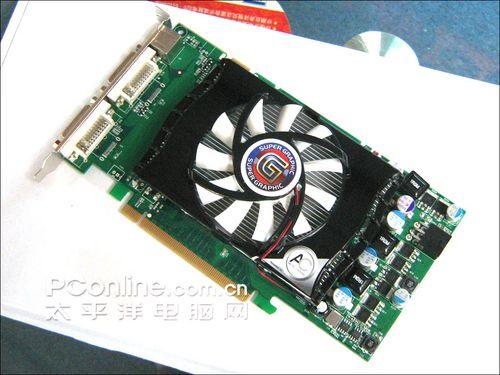

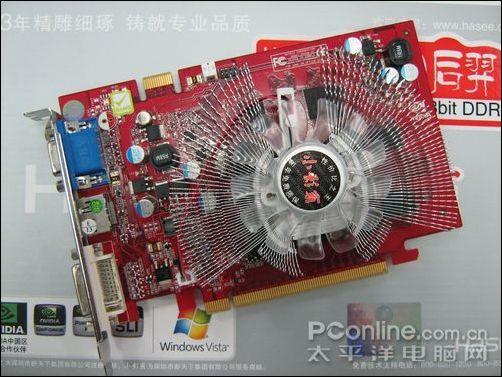

超图 9600GSO+降龙神斧

超图 9600GSO+降龙神斧采用G94核心，默认核心/Shader频率650MHz/1400MHz，采用55nm工艺制造，拥有48个流处理器、支持DirectX10和SM4.0，支持HDCP，支持PCI-Express 2.0总线标准，支持Pure Video2.0高清视频回放技术。

供电部分

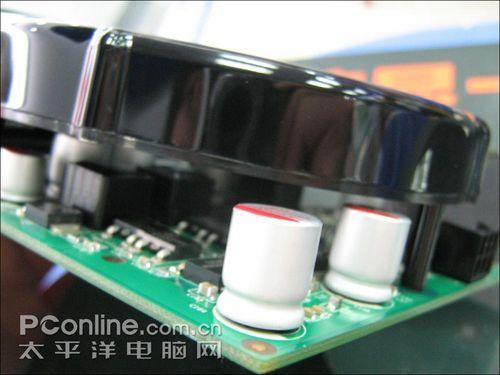

超图 9600GSO+降龙神斧采用2+1相分离式供电设计，采用全固态电容和全封闭式电感，另外提供6pin的电源接口。

显存部分

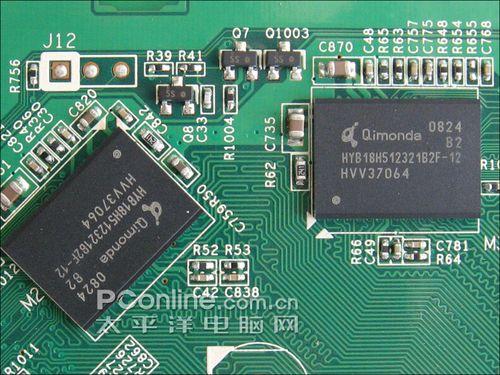

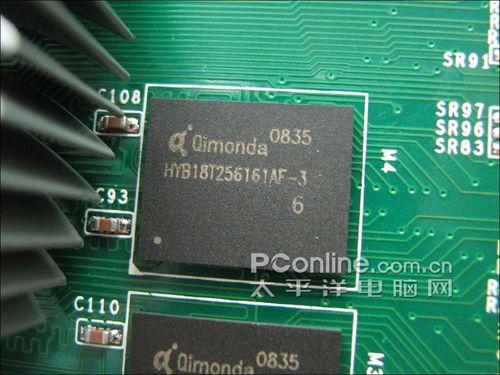

超图 9600GSO+降龙神斧采用8颗奇梦达 1.2ns 64MB/32bit显存组建成512MB/256bit的显存规格，显存频率为1400MHz。从显存位宽来看比起G92核心的192bit 96GSO有所提升。

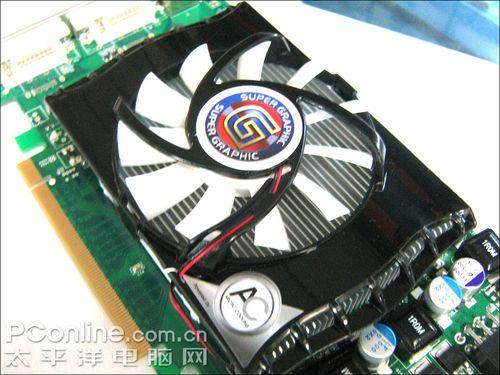

AC风扇

超图 9600GSO+降龙神斧采用黑色的AC风扇，对于新版的发热量较低的96GSO来说，散热能满足要求。

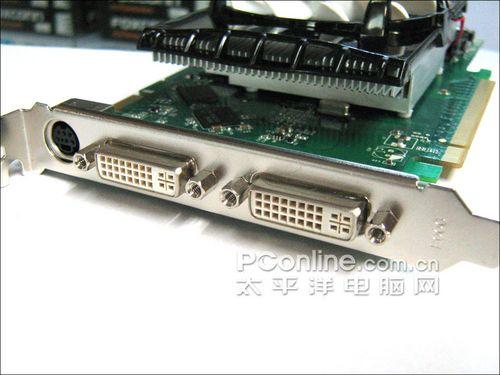

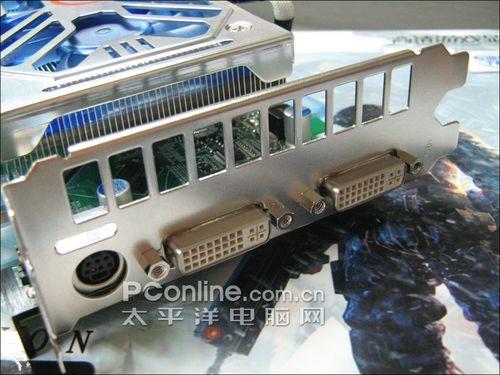

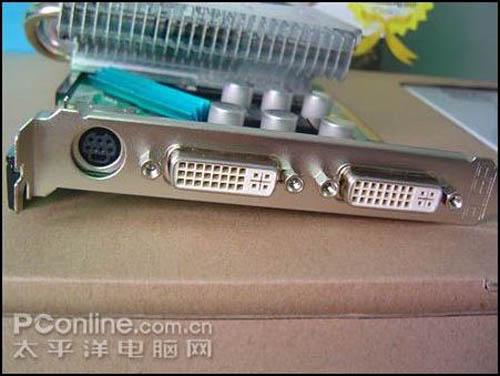

显卡输出接口

超图 9600GSO+降龙神斧采用了常见的2*DVI-I+TV-Out接口组合。

编辑点评：499购买512M的96GSO还是值得的，AC风扇对于55nm而且少了一半流处理器的96GSO来说绝对足够，而且久而久之能省下一定电费。旧版96GSO已经是断货边缘，499元的512M/256bit的新规格96GSO将展开499元性价比新一页。

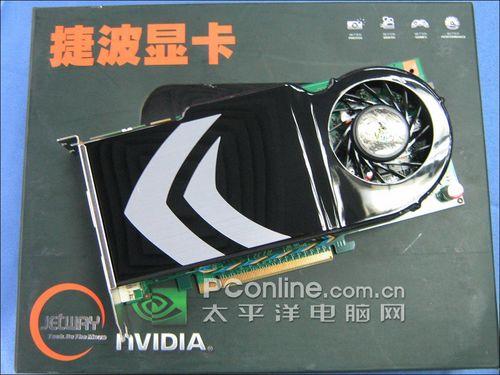

捷波 JN96GT 512III

捷波 JN96GT 512III是一款非公版设计的9600GT，采用65nm工艺设计，基于G94-300核心，内建64个统一流处理器，支持DirectX10和SM4.0等特效，支持SLI双卡互联技术，同时也是最新的PCI-E2.0规范标准。默认频率高达650/1800MHz（核心/显存）。

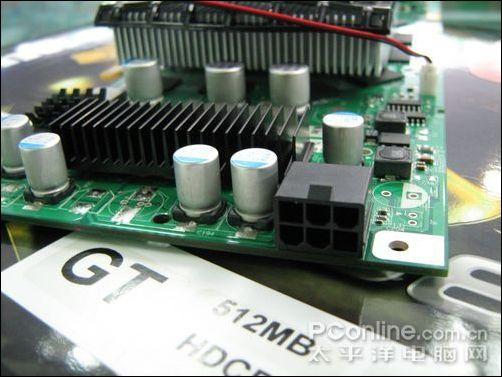

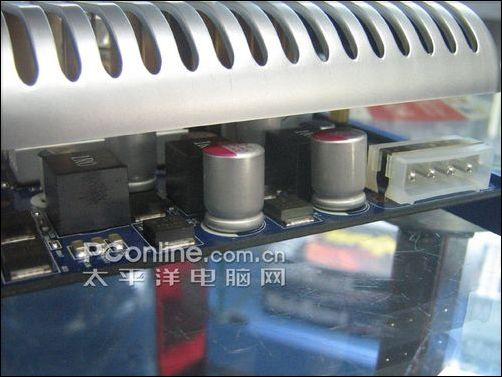

供电部分

捷波 JN96GT 512III采用了四相供电（3+1）设计，分离式设计使得信号彼此间干扰降到最低，另外封闭式电感也取代了传统的裸露时电感，将线圈对周围元器件的干扰大幅度降低。

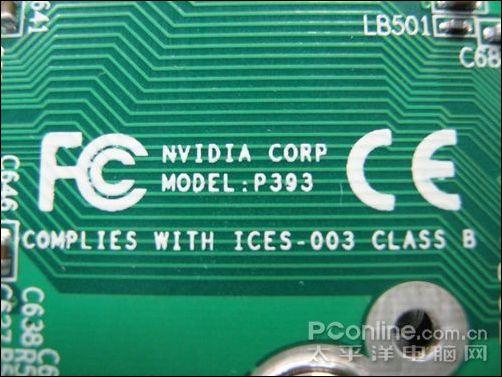

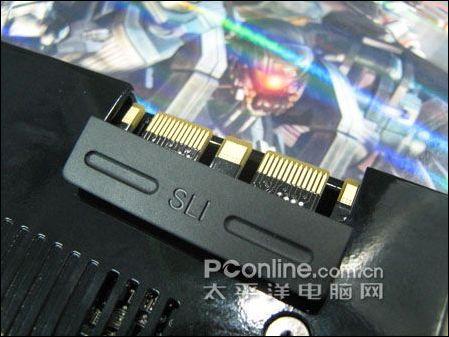

标签和SLI接口

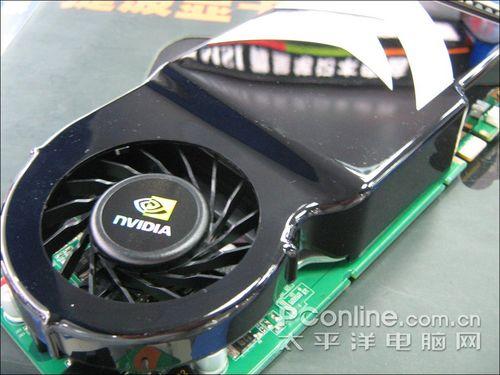

涡轮散热器

散热方面采用捷波 JN96GT 512III最常见的大型涡轮散热器，对于96GT的发热量也控制得也不错。

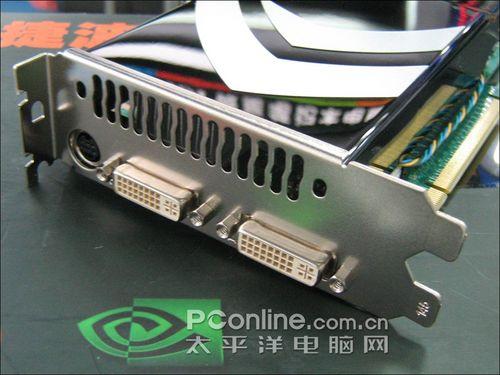

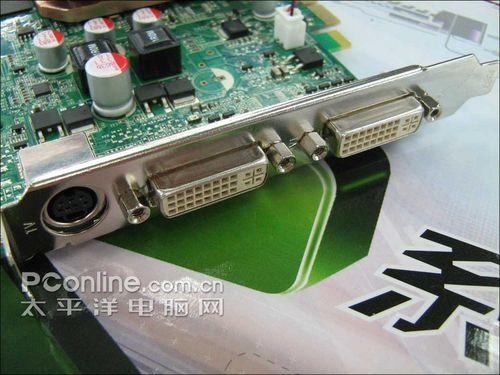

显卡输出接口

捷波 JN96GT 512III的显示输出接口提供双DVI-I接口和一个TV-Out接口。

编辑点评：9600GT卖到599元，虽然没有旧版96GSO便宜，但是64个流处理器，512M/256bit比起同价位的新版512M的96GSO无疑更好，所以笔者强烈建议同价位的96GT和新版96GSO中选择的话，96GT是必选，而且也要提放奸商利用新版96GSO冒充96GT。

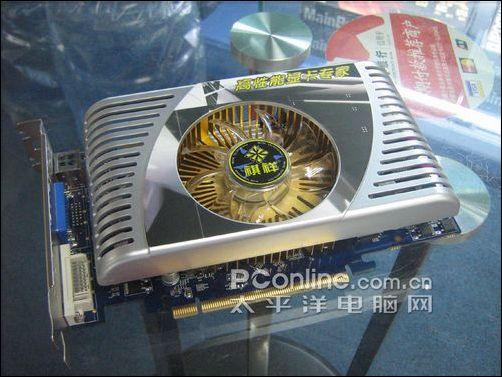

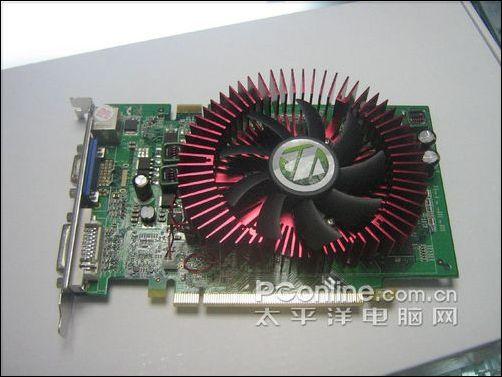

祺祥 9600GT 512M DDR3网吧之星

祺祥 9600GT 512M DDR3网吧之星采用NVIDIA最新的G94显示核心，基于65nm工艺制造，内建64个Streaming Processor处理单元。完全支持全新的DirectX 10与Shader Moder 4.0技术；支持第二代的PureVideo HD技术，和H.264的硬件解码。显存部分采用奇梦达1.2ns GDDR3的显存颗粒，构成512MB/256bit的显存规格，核心/显存频率为650/1600MHz。显存部分全面覆盖了散热片，非常有益于显卡超频。

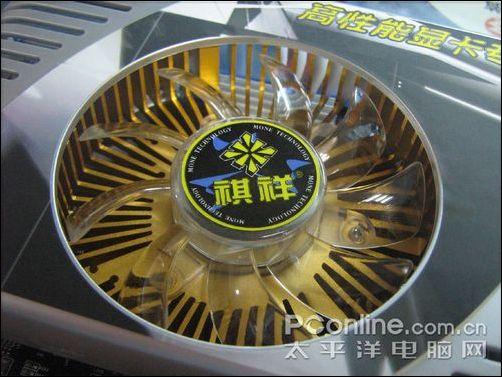

散热器

祺祥 9600GT 512M DDR3网吧之星采用全新的定向8CM大型散热器，核心热量通过散热片，由大口径风扇散热，同时又兼顾了供电部分和显存的散热。

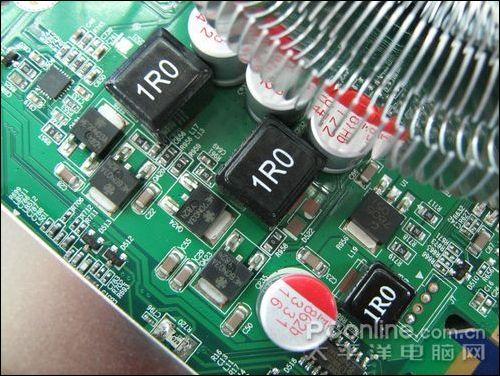

显卡供电部分

祺祥 9600GT 512M DDR3网吧之星采用3+1四相供电模式，核心供电部分采用三相供电模组。 显存供电部分，设计在显卡的另一侧，与核心供电、核心晶片共同组成分热布局。

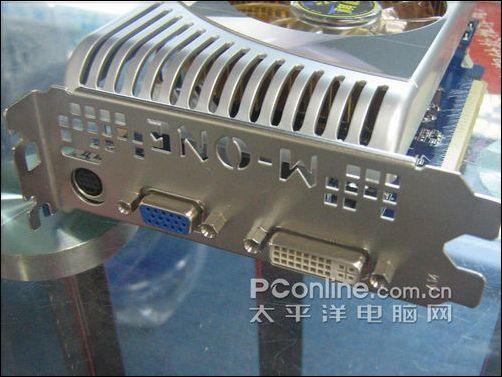

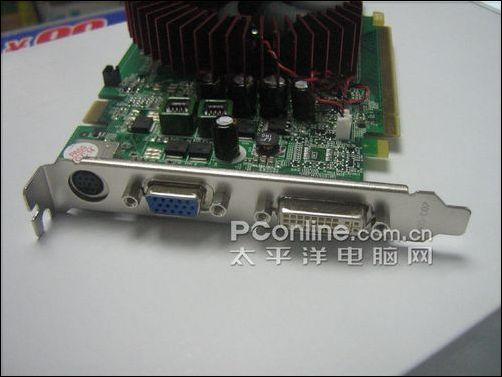

接口部分

接口部分，祺祥 9600GT 512M DDR3网吧之星提供DVI+CRT+S-video的接口组合，支持各种类型的双头输出模式，可以实现高达2560x1600的高分辨率输出。

编辑点评：曾经的千元显卡9600GT跌破600元大关，对于喜爱电脑游戏却预算有限的玩家是个不错的消息，这款显卡做工和用料都比较不错，也是市场最低价之一。

艾尔莎影雷者960GT银盾版做工扎实、用料奢华，采用8层优质PCB，电气性能强大，运行稳定，性能强大，一直受到不少用户的青睐。今天编辑得到消息，这款艾尔莎影雷者 960GT银盾版再次到货，同时还赠送一张随显卡附送的价值288元《诛仙》反转神魔豪礼。礼包不但包括各种神兵利器，仙丹无数，还有能让游戏玩家在1级就能使用的全身火红皮毛，散发着流彩光芒，超强夺目效果三尾灵狐，让你感受众星捧月的尊贵！

送出的游戏装备卡

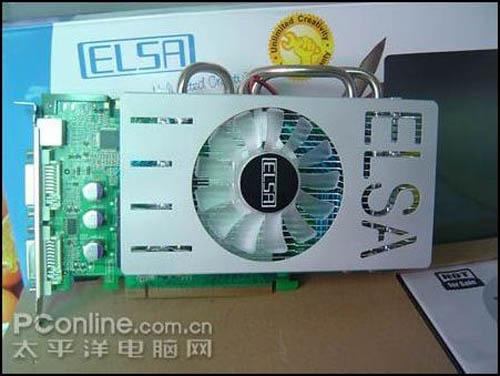

艾尔莎 影雷者 960GT银盾版

艾尔莎9600GT银盾版 采用基于65nm工艺制造的G94-300核心，拥有64个统一流处理器，性能不俗。基于非公版PCB设计并且拥有700/2000MHz的核心/显存频率，并支持DirectX10 和Shader Model 4.0特效，支持SLI双卡互联技术，支持最新的PCI-E2.0总线标准。在显存方面，ELSA采用来自三星的 1.0ns 显存，组成512MB/256bit的显存方案。

艾尔莎9600GT银盾版

拥有比公版更强的规格，核心/显存频率高达700/2000MHz，远远高出公版的650/1800MHz。尤其引人注目的是该款显卡在显存方面采用的是全球著名显存大厂三星生产的8颗GDDR3 -1.0ns 极高速显存，从而组成了512MB 256bit的显存规格,而为了使得显卡在高频率条件下运行流畅，显卡更是在每个显存上面增加单独的散热片，及时疏导显存产生的热量。

艾尔莎9600GT银盾版

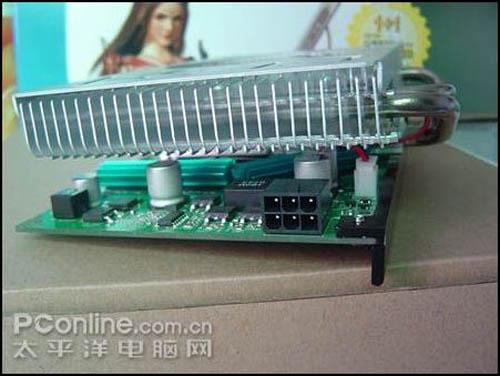

核心供电部分，采用了三洋SVP固态贴片电容搭配全封闭电感设计，组成三相供电架构。散热部分显卡搭配了韩系Zerotherm四热管散热器及大尺寸纳轴承扇叶，可以很好的达到散热效果，足以保障显卡长时间稳定运行的需求。

输出部分采用双DVI+TV-OUT的常用配置

编辑点评：艾尔莎9600GT银盾版拥有比公版更强的规格，核心/显存频率高达700/2000MHz，远远高出公版的650/1800MHz。尤其引人注目的是该款显卡在显存方面采用的是全球著名显存大厂三星生产的8颗GDDR3 -1.0ns 极高速显存，其性能已经很接近公版9800GT了，当然其艾尔莎一向在做工和用料上很不错。

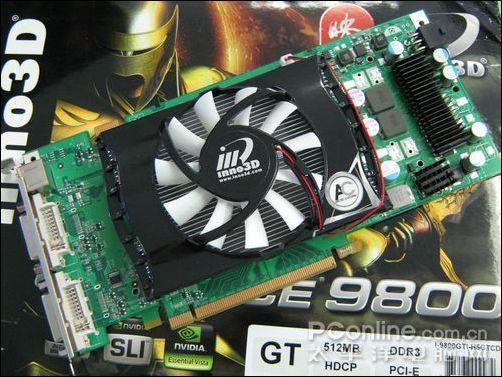

Inno3D 9800GT游戏战斗

Inno3D 9800GT游戏战斗基于65nm工艺的G92-280核心，拥有112个SP（流处理器）单元，完全符合DirectX 10.0和Shader Moder 4.0标准。支持256bit显存位宽，支持PCI-E 2.0规范，支持第二代的PureVideo HD技术，支持MPEG-2、H.264高清视频的硬件解码，支持DirectX 10.0和Shader Model 4.0特效。采用512MB DDR3/256Bit，默认频率为600/1800MHz。

显卡供电部分

Inno3D 9800GT游戏战斗供电部分采用离式供电设计，2相核心供电，1相显存独立供电，核心供电部分配备固态电容和封闭式电感，提供一个6PIN外接电源接口，为整卡提供稳定、纯净的电流提供了保障。

PCB

Inno3D 9800GT游戏战斗采用8800GT公版PCB设计，用料做工都更有保障。

Inno3D 9800GT游戏战斗 接口部分

Inno3D 9800GT游戏战斗显示输出接口部分采用2*DVI-I+TV-Out组合，满足普通用户和高清用户的需求。

编辑点评：映众是一个知名的老牌AIC，旗下的显卡做工和用料有一定保障，自上次GTX260+降到全球最低1799后，98GTX+也杀入千元级市场，今次98GT也打进799元，而且一直提供2年免费质保。纵观显卡全局，算是厚道。

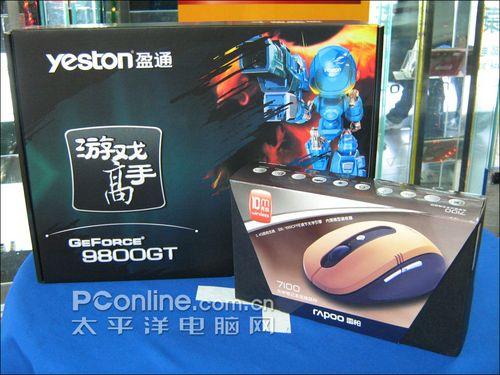

免费获得的雷柏 7100无线鼠标

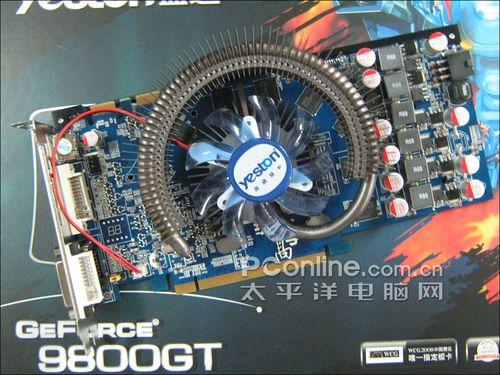

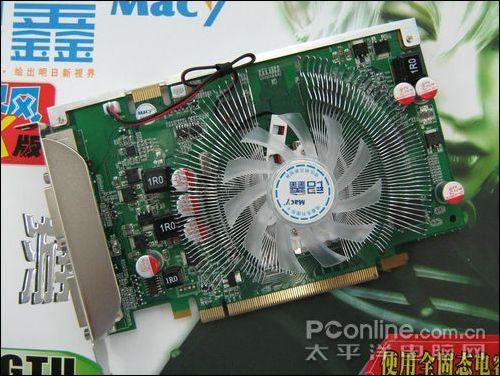

盈通 G9800GT游戏高手

盈通 G9800GT游戏高手基于65nm工艺的G92-280核心，拥有112个SP（流处理器）单元，完全符合DirectX 10.0和Shader Moder 4.0标准。支持256bit显存位宽，支持PCI-E 2.0规范，支持第二代的PureVideo HD技术，支持MPEG-2、H.264高清视频的硬件解码，支持DirectX 10.0和Shader Model 4.0特效。

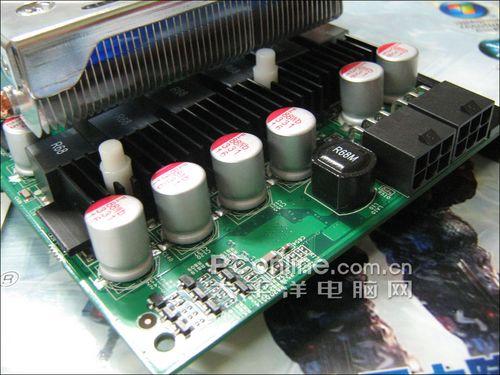

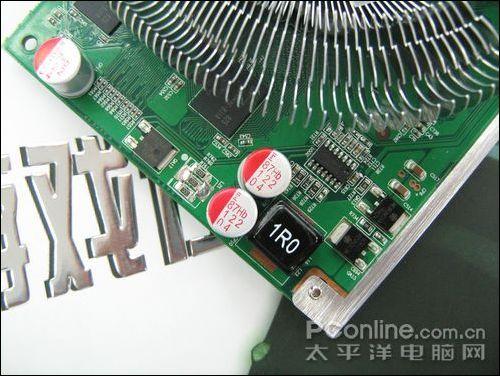

供电细节

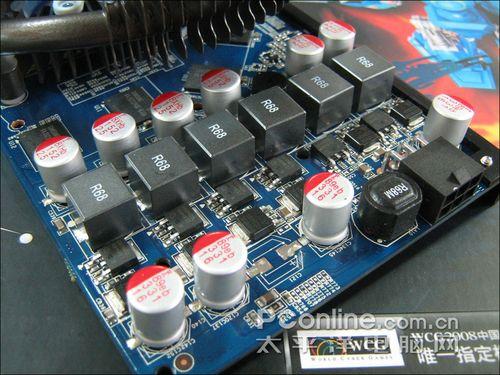

盈通 G9800GT游戏高手采用豪华4+2相供电，富士通固态电容搭配R68全封闭电感。

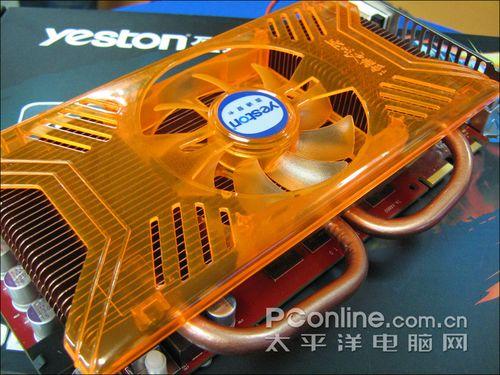

散热系统

盈通 G9800GT游戏高手原版采用了Arctic Cooling Accelero X1散热风扇，虽然散热效果也不错但是噪音较大，这次升级的酷冷龙骨，散热效果极其出色，噪音控制也不错。

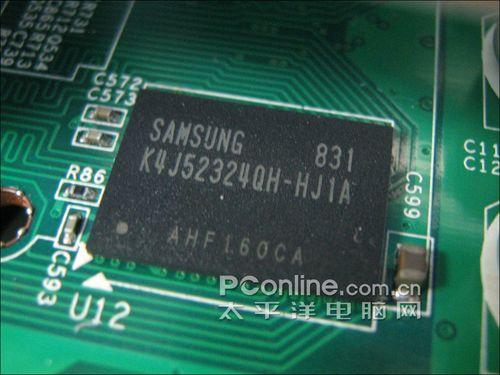

显存颗粒

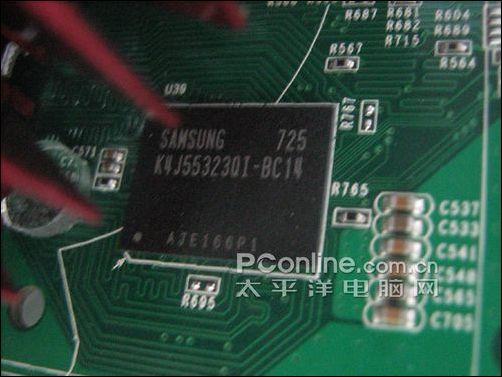

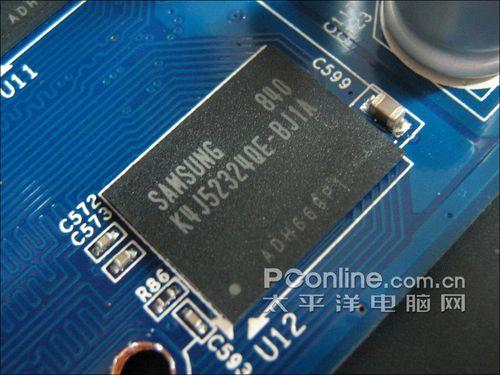

盈通 G9800GT游戏高手采用1ns三星GDDR3显存，显存规格为：512MB DDR3/256Bit，默认频率为700/2000MHz。核心频率远远超越公版的600MHz。

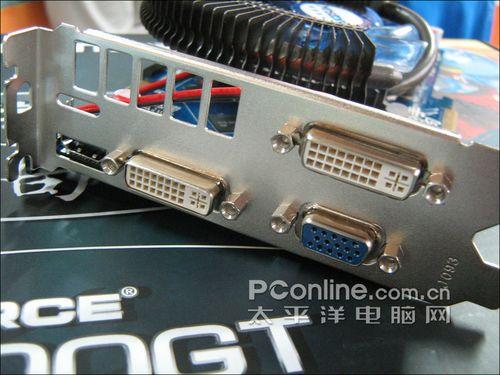

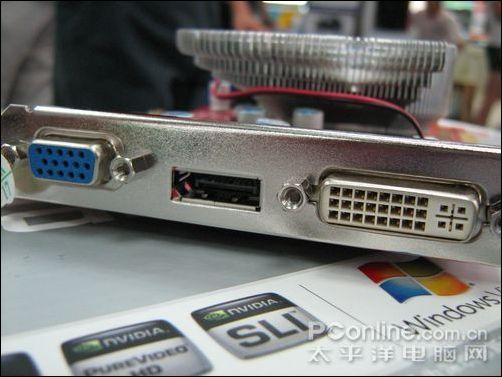

显卡输出接口

盈通 G9800GT游戏高手采用2*DVI-I+HDMI+VGA接口方案，满足绝大部分高清和普通用户的需求。

编辑点评：同类的显卡，性能的差距决定性因素就是频率，要实现高频无疑需要更强大的供电设计和散热系统，这款盈通游戏高手采用富士通固态电容和酷冷龙骨散热器，这对其自身超越公版的频率有很大帮助。

索泰 N9800GTX+512D3 首发纪念版

索泰 N9800GTX+512D3 首发纪念版其核心采用55nm制程工艺，拥有128个流处理器，支持Phsyx物理引擎、CUDA并行运算，可以为游戏玩家提供更真实的游戏体验，性能相当强劲。制程工艺的提高，意味着产品成本的降低与功耗、发热量的降低，这无疑使得产品性价比更高了。

供电设计

索泰 N9800GTX+512D3 首发纪念版在供电部分上，采用了很少见的4+2相供电设计，并搭配优质的划线全固态电容（每颗电容通过检测），保证在高频率下显卡的稳定运行；另外还提供了8PIN的外接电源接口，为显卡提供强劲稳定的动力。

显存颗粒

索泰 N9800GTX+512D3 首发纪念版在显存部分，采用了8颗现代的0.8ns DDR3高速显存，组成512MB/256BIT规格，默认核心/显存频率为738/2200MHz。

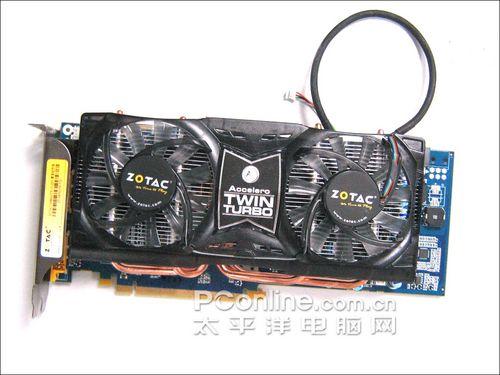

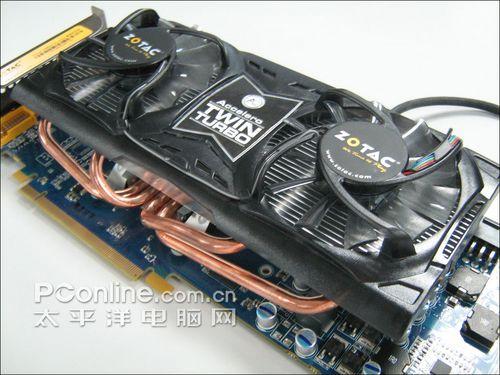

AC散热器

索泰 N9800GTX+512D3 首发纪念版采用AC双风扇豪华4热管散热风扇，散热器引入了4根铜导热管，配合密集的铝制散热片，令散热效果非常出色，为超频缔造一个出色的环境。

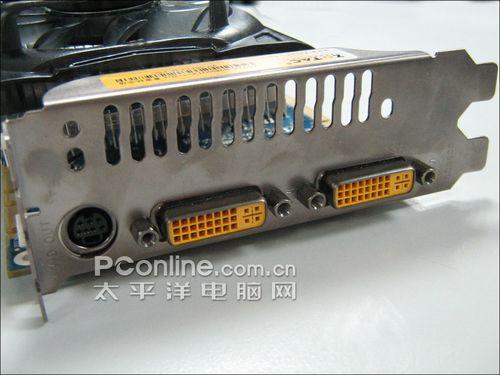

显示输出部分

索泰 N9800GTX+512D3 首发纪念版这款显卡采用主流的双DVI+TV-OUT的组合。

编辑点评：索泰这个显卡品牌，相信DIY玩家都不陌生，再国外也是非常受欢迎的品牌，9800GTX+虽然比HD4850出现得晚，但是一直默默的压抑着HD4850，98GTX+的出现令HD4850出现了999元的无敌价，今次98GTX+开始全面999元的势态，HD4850又将怎么应对？这款索泰 N9800GTX+512D3 首发纪念版是在供电上保留公版的4+2相。双风扇+4热管散热设计，具有不错的散热，显存方面更是采用0..8ns现代显存。对于其做工和用料和目前的非公版9800GTX+相比，用料和设计上面比较不错。

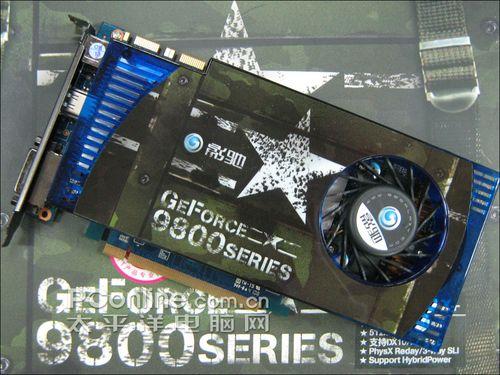

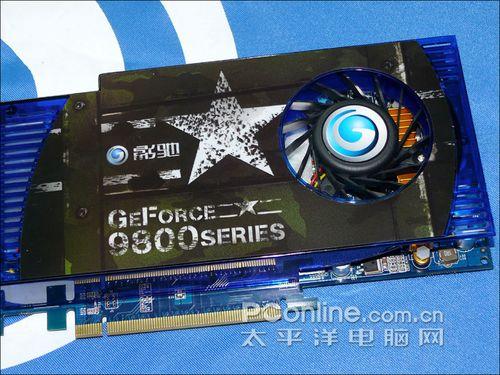

影驰 9800GTX+上将版

影驰 9800GTX+上将版显卡采用了55nm制程的NVIDIA G92-420核心，内建7.54亿晶体管数量，核心频率为738MHz。基于统一的渲染架构，拥有128个流处理器，64个纹理着色单元，以及16个Rops光栅处理单元，完整支持DirectX 10和Shader Model 4.0特效，支持PCI-E 16X 2.0接口标准，支持3-way nVIDIA SLI技术，支持NVIDIA第二代PureVideo HD视频回放技术，支持HybirdPower自动节能技术。

酷冷风扇

影驰 9800GTX+上将版显卡采用了影驰自主研发的蓝色PCB非公版设计，表面覆盖的是散热面积更大、散热效率更高的一体化黑盒温控散热器，除了核心外，显存也配备了散热垫，保证了显卡的均衡散热效能。

显卡供电部分

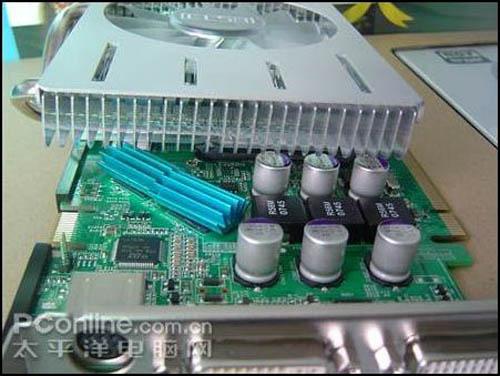

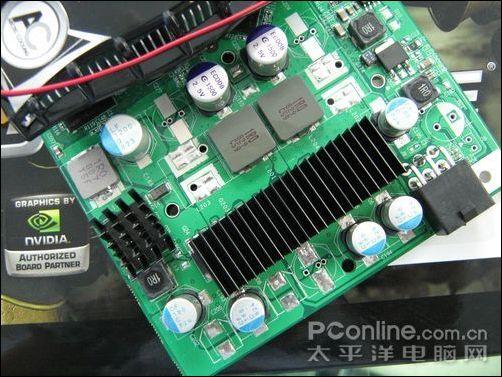

影驰 9800GTX+上将版显卡采用了加强型的4+2相供电设计，用料则选用的是通过QC检测的日本化工全固态电容、以及独立的MOS管散热器，这些都使得显卡的超频潜力得到了最大限度地提升。显卡搭载了极速0.8ns GDDR3显存颗粒，组成512M/256bit的显存规格，其默认工作频率高达2200MHz。

输出接口

影驰 9800GTX+上将版提供了DVI+HDMI+TV-Out的组合输出接口，更好地满足用户的高清需求。

编辑点评：999元的显卡再也轮不到HD4850肆无忌惮了。相同价位，不谈性能只谈品牌或者做工用料的话，HD4850更是无法还击。如今，999元的98GTX+已经横行无忌了。

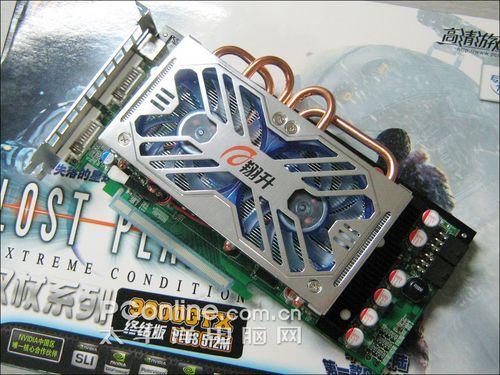

翔升 权杖9800GTX+ 终结版

翔升 权杖9800GTX+ 终结版是业界的首块非公版9800GTX+，其核心采用55nm制程工艺，这也是NVIDIA第一款采用55nm工艺的显卡，拥有128个流处理器，支持Phsyx物理引擎、CUDA并行运算，可以为游戏玩家提供更真实的游戏体验，性能相当强劲。根据PCPER的测量，9800GTX+核心面积相对9800GTX小了28%以上。制程工艺的提高，意味着产品成本的降低与功耗、发热量的降低，这无疑使得产品性价比更高了。

供电设计

翔升 权杖9800GTX+ 终结版在供电部分上，采用了很少见的4+2相供电设计，并搭配优质全固态富士通电容，保证在高频率下显卡的稳定运行；另外还提供了双6PIN的外接电源接口，为显卡提供强劲稳定的动力。这样的供电，对于999元低价的98GTX+来说已经非常不错。

显存颗粒

翔升 权杖9800GTX+ 终结版在显存部分，采用了8颗三星的1.0ns DDR3高速显存，8颗组成512MB/256BIT规格，默认核心/显存频率为750/2000MHz。

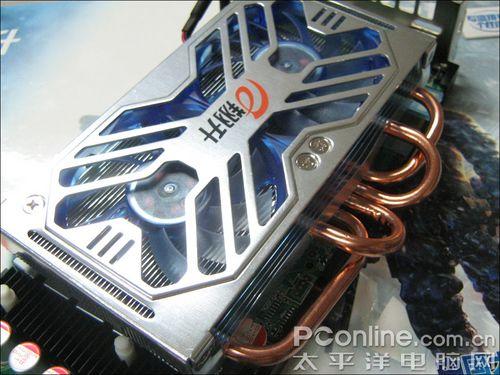

四热管散热器

翔升 权杖9800GTX+ 终结版采用四热管双风扇散热系统，散热器引入了4根铜导热管，配合密集的铝制散热片，令散热效果非常出色。

显示输出部分

翔升 权杖9800GTX+ 终结版这款显卡采用主流的双DVI+TV-OUT的组合。

编辑点评：9800GTX+在近期新出的游戏中（红警3、COD5等）占优。这款翔升98GTX+整体做工在999元价位相当出色，来自国产著名DIY厂商，也是首款999元的98GTX+，实在不容易。

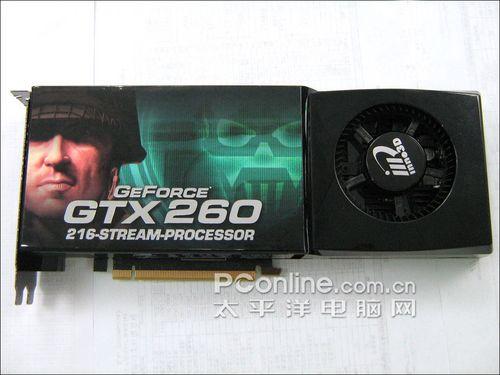

Inno3D GTX260+

Inno3D GTX260+基于65nm工艺制程，它采用了DirectX 10规范的统一渲染架构，没有了传统意义上渲染管线的概念，统一称为单一的Streaming Processor单元。作为GeForce GTX260的升级版产品，该显卡将Streaming Processor处理单元从192个增加到216个，硬件规格方面达到了进一步的提升。此外，该显卡默认频率也由GTX260核心576MHz提升至 650MHz，用于对抗竞争对手的HD4870显卡。它拥有高达216个Streaming Processor处理单元，完全支持DirectX 10与Shader Moder 4.0技术。

电源接口以及SLI接口

Inno3D GTX260+做工方面，映众 GTX260+采用了原厂公版设计，整卡的做工、用料表现一流。供电部分，该显卡采用了豪华供电原料，加上双6pin外接电源输出，为显卡的稳定性提供了保证，该卡支持3路SLI技术。

背面一览

Inno3D GTX260+显存部分，该显卡搭载了0.8ns GDDR3高速显存颗粒，组成了896MB/448Bit的显存规格，显卡默认核心/显存频率为650/2000MHz。

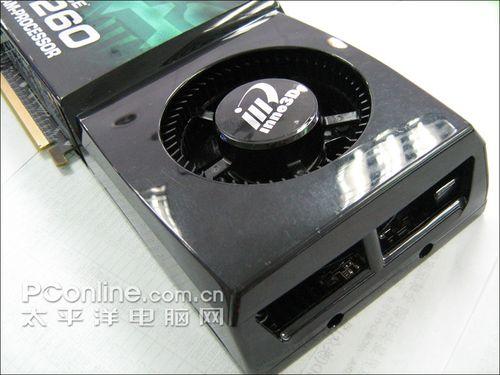

巨型涡轮散热

Inno3D GTX260+散热方面，映众 GTX260+采用了涡轮显卡散热器，提供了更为出色的散热效果。

输出接口

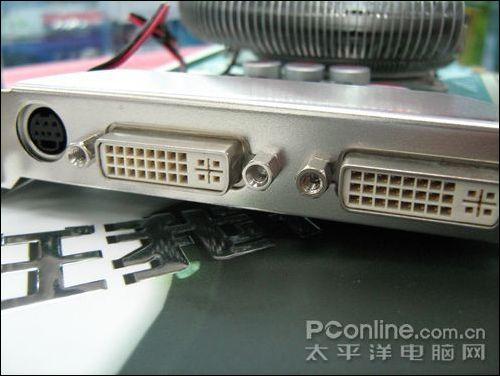

Inno3D GTX260+输出部分，映众 GTX260+提供了双DVI+TV-OUT接口组合，支持各种类型的双头输出模式，可以实现高达2560x1600的高分辨率输出。

编辑点评：GTX260+以和HD4870同价上市，1999元的品牌已经不少，GTX260升级流处理器后整体性能优于HD4870，《详情请点击评测》，作为老牌AIC的Inno3D其售后方面没有问题，作为高端产品的GTX260+只有公版，Inno3D的降价无疑是让利给消费者。

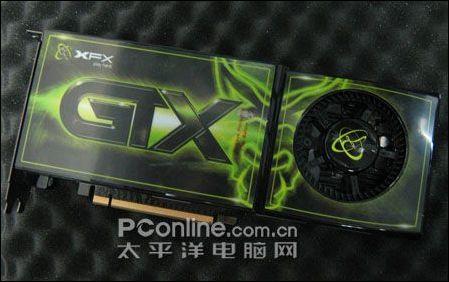

讯景 GTX260(GX-260N-ADF)

讯景 GTX260(GX-260N-ADF)基于65nm工艺制程，显卡的核心研发代号为G200，采用了DirectX 10规范的统一渲染架构，没有了传统意义上渲染管线的概念，统一称为单一的Streaming Processor单元。GTX260核心拥有192个Streaming Processor处理单元，支持DirectX 10与Shader Moder 4.0技术。

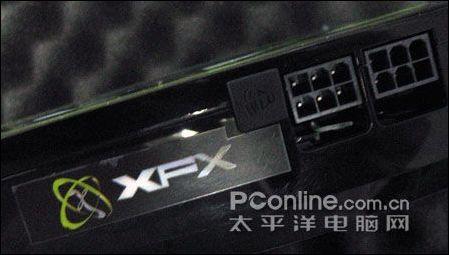

支持双6PIN的外接供电

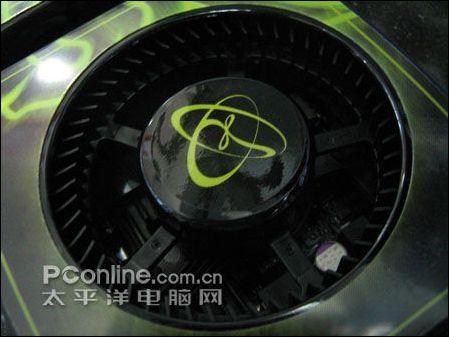

大涡轮散热器

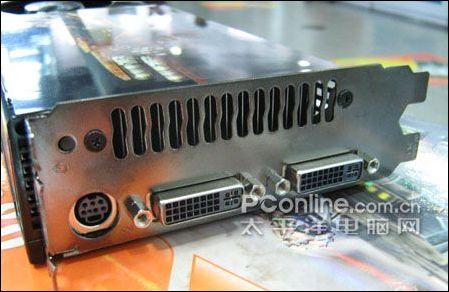

接口一览

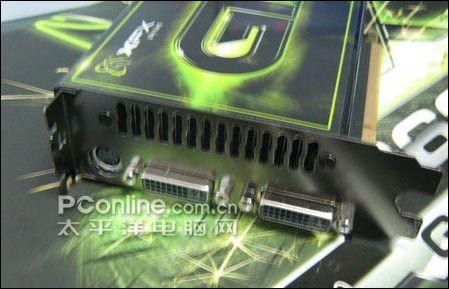

配备主流的双DVI+TV-OUT接口。

包装与附件一览

显存方面这块显卡搭载了0.8ns GDDR3高速显存颗粒，组成了896MB/448Bit的显存规格，显卡默认核心/显存频率为575/2000MHz。

编辑点评：虽然GTX260已经普遍在1999元价位，而且相同核心的显卡性能差距也非常小，但是，高品质和豪华的用料能带给显卡的稳定和非常好的超频潜能，相信不少购买高端显卡的朋友也会对其进行一定程度的“虐待”，这也是为什么讯景显卡一直高价而又有一定用户群体的意思。

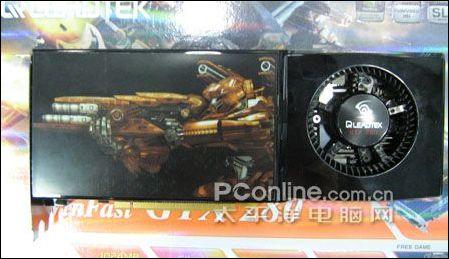

丽台 GTX280

丽台 GTX280为公版设计，只是散热器的图案有所不同。双Slot插槽厚重散热器，长度也绝非一般显卡可比，夸张程度可想而知。核心的代号为代号为GT200-D10U的显示核心，采用65nm工艺制程，核心晶体管数量为14亿，拥有240个Stream Processor，80个纹理单元和32个ROPs，支持512bit显存位宽，支持PCI-Express 2.0规范，支持HybirdPower节能技术，支持第二代的PureVideo HD视频优化处理技术，支持MPEG-2、H.264高清视频的硬件解码，支持DirectX 10.0和Shader Model 4.0特效，支持3-way nVIDIA SLI技术。

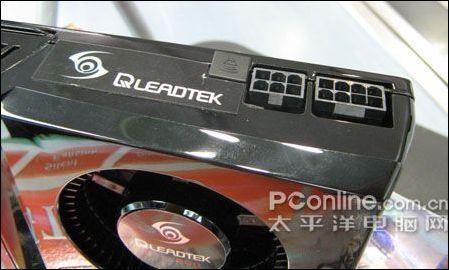

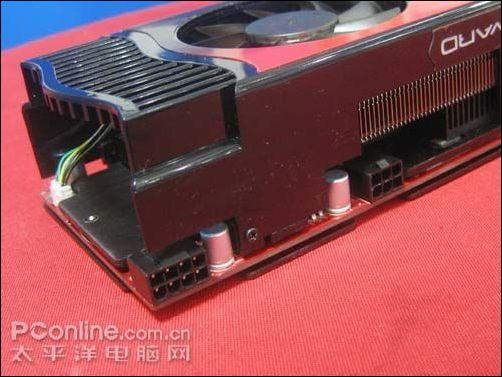

在功耗方面，GeForce GTX280仍然为65nm制程，所以发热量依然不低，峰值达到236W，但会随着显卡的运行环境而进行改变，在BIOS里面预设了4个不同等级的运行频率，通过调节显卡的频率来实现降低功耗的目的。显卡提供了两路辅助电源设计，一路6PIN，一路8PIN接口，硬件要求电源500W以上，要求十分苛刻。此外，它还具备一个音频S/PDIF输入接口，并通过HDMI输出。

支持nVIDIA三路SLI互联技术

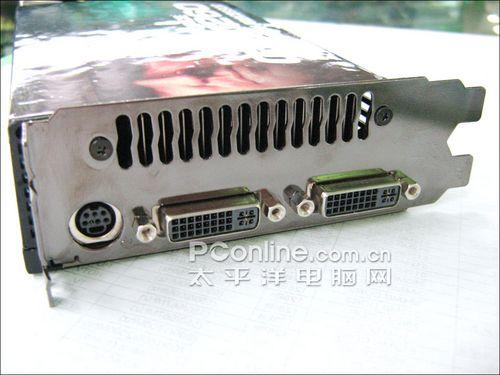

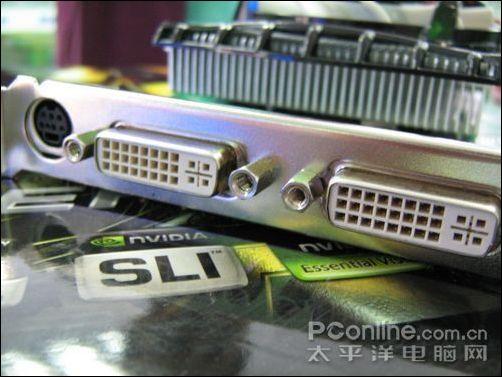

公版GeForce GTX280只提供了双DVI+S-Vedio视频输出接口组合，不过它依然支持HDMI输出，不过很可能需要转接头实现。同时，它支持第二代的PureVideo HD视频优化处理技术，支持MPEG-2、H.264高清视频的硬件解码，但唯一可惜的是，依然不支持VC-1。

编辑点评：GeForce GTX280是NV市面上最顶级的游戏显卡，而且具备512bit显存位宽、14亿个晶体管数量，支持物理加速，完全可以称得上是“新一代NV性能之王”。

昂达 HD4650 超值版 参考价格：399元

昂达 HD4650 超值版

这款昂达 HD4650 超值版显卡采用了ATI最新RV730 PRO核心，基于55nm先进工艺制造，显卡默认频率为600MHz。内建320个统一流处理器单元、16个纹理过滤单元、8个光栅单元，集成UVD2视频解码引擎，显卡完全支持DirectX10.1和Shader Model 4.1和PCI-E2.0规范，高清视频解码能力更加强大。

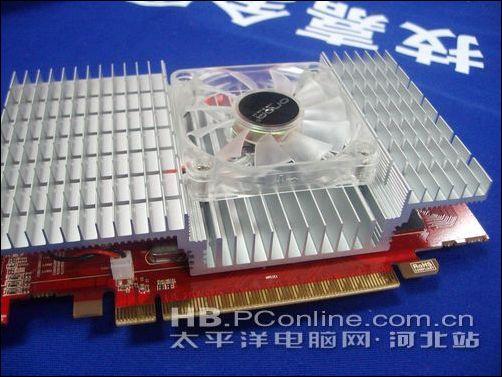

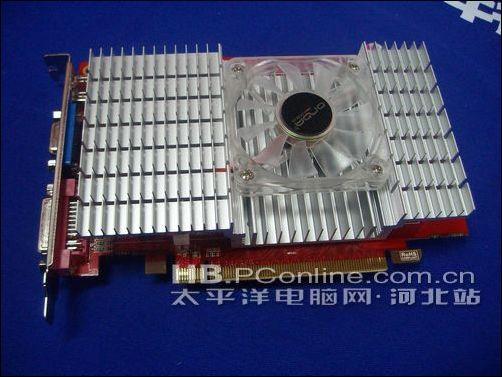

散热器特写

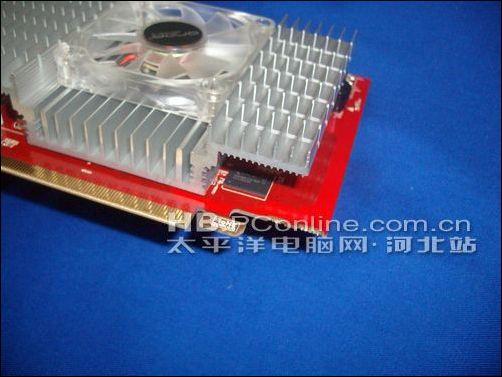

在散热方面，采用静音版的硕大散热器，压固工艺制作，鳍片数目多，加上小尺寸的风扇，散热和静音都能同时兼顾。供电方面，由于RV730PRO核心的耗电量并不高，采用核心/显存独立一相的设计已经足够，而且在用料上采用全固态电容，加上封闭式电感保证显卡在任何环境中都能稳定工作。

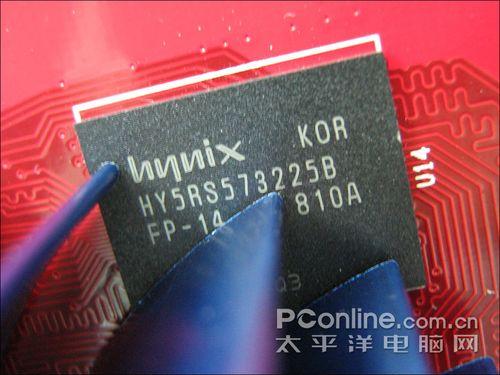

显存颗粒

在显存部分，显卡搭载了128M 1.4ns显存，核心/显存频率600/1400MHz；可通过Hyper Memory技术扩展至512M显存。

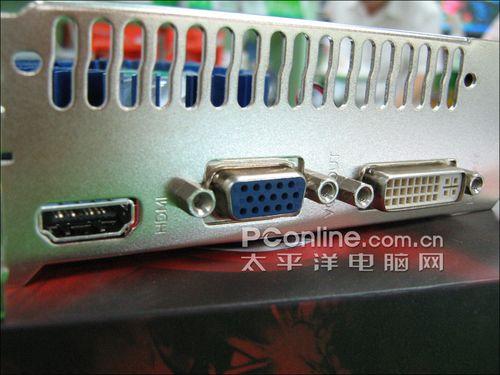

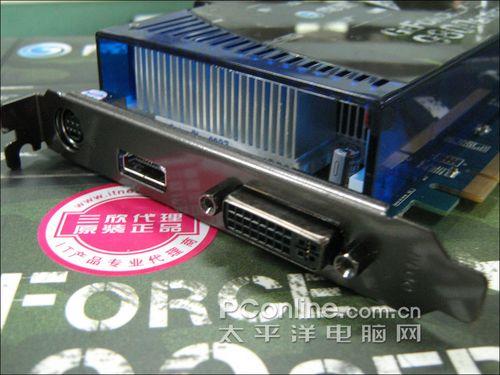

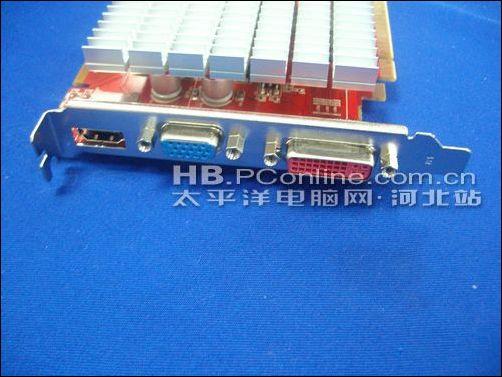

接口部分

这款显卡在输出接口部分还提供了原生HDMI，能够非常方便的与各种高清显示设备连接，能输出高质量的数字影音信号，而且惯用的GVA+DVI接口能满足所有显示器。

编辑点评：最受关注的4650昂达 HD4650 超值版首先从499降到399，4650无论其功耗，发热量，性能方面都很好的表现。昂达 HD4650 超值版提供了原生HDMI，在散热方面，采用静音版的硕大散热器对于高清用户和游戏用户都是不错的选择。

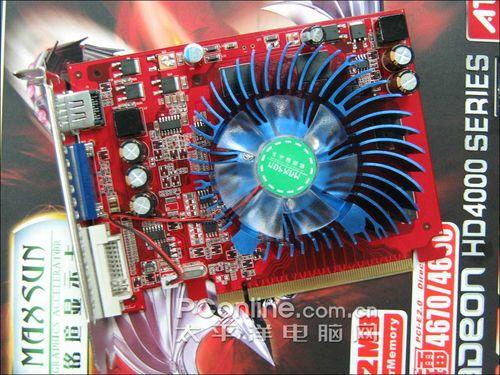

铭瑄 狂镭HD4650高清版HM512M

铭瑄 狂镭HD4650高清版HM512M是市场上第一款正式到货的HD4650产品，图形核心采用ATI最新的中端主力RV730 PRO，基于55nm先进工艺制造，核心频率600MHz，内建320个统一流处理器单元、32个纹理过滤单元、8个光栅单元，显卡完全支持DirectX10.1和Shader Model 4.1。ATI特色的PowerPlay功能在HD4650得到了继承和加强，负载调节频率更智能，电压自动换档更加丰富，同时支持显存自动降频。

供电部分

铭瑄 狂镭HD4650高清版HM512M细节方面，该卡采的用非公版设计，PCB为A卡传统的红色，整卡做工严谨，用料扎实，分离式独立供电设计可以保证了核心和显存各自的充足供电与纯正电流输入。

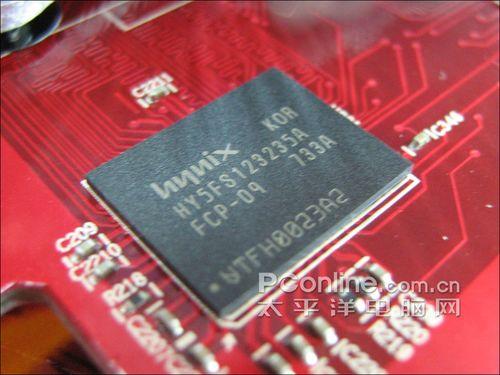

显存颗粒

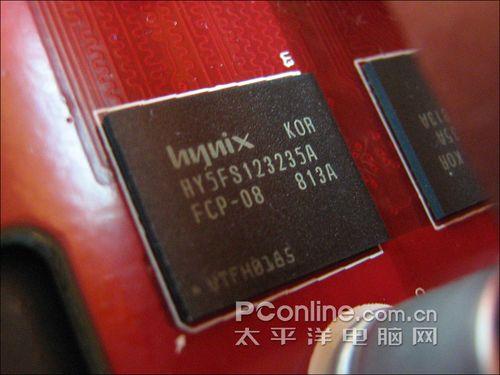

铭瑄 狂镭HD4650高清版HM512M搭载4颗现代GDDR3显存颗粒组成128M/128bit规格，最大共享到512M显存。显卡默认频率600MHz/1200MHz。

显示输出接口

铭瑄 狂镭HD4650高清版HM512M输出接口提供了原生HDMI，能够非常方便的与各种高清显示设备连接，输出高质量的数字影音信号。

编辑点评：面对超频后比96GT还强的96GSO，499的4650显然无法争艳。这次399元的定价，矛头转指95GT，更优的画质和更低的功耗，无疑是入门级用户新选择。

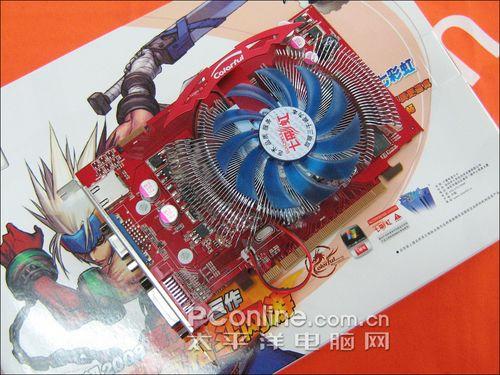

七彩虹 镭风HD4670-GD4 CF黄金版 256M M09

七彩虹 镭风HD4670-GD4 CF黄金版 256M M09采用了ATI此次发布的RV730核心，配置320个流处理器(2.7倍于RV635)、8个ROP单元、32个纹理单元，128-bit位宽，最大带宽32GB/s(1.25倍于RV635)。当然，DX10.1、SM4.1、UVD 2.0、PowerPlay 2.0、CrossFireX等特性也都继承了下来。

七彩虹 镭风HD4670-GD4 CF黄金版 256M M09采用4颗现代0.9ns-GDDR4 64MB/32bit组建成125MB/128bit的显存规格，默认显存频率为：2000MHz。

七彩虹 镭风HD4670-GD4 CF黄金版 256M M09采用核心和显存分离式供电设计，每相供电搭配2个MOS管。

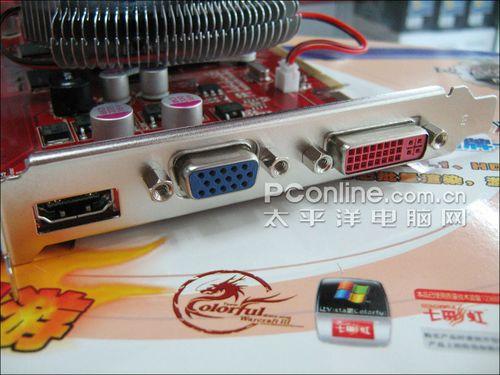

七彩虹 镭风HD4670-GD4 CF黄金版 256M M09显示输出接口由HDMI+DVI-I+VGA组合而成。同时集成7.1声道声卡,专门为HDMI接口输出数字音频信号，实现HDMI信号的影音同步和同时输出，最高支持2560x1600，满足高清爱好者的需求。

编辑点评：七彩虹已经出现了两款499元的HD4670，相对与其他品牌来说占据很大优势，而这款采用DDR4显存的新规格HD4670也只是499元的价格相当不错。而且用户可以通过超频来达到理论的极限频率。

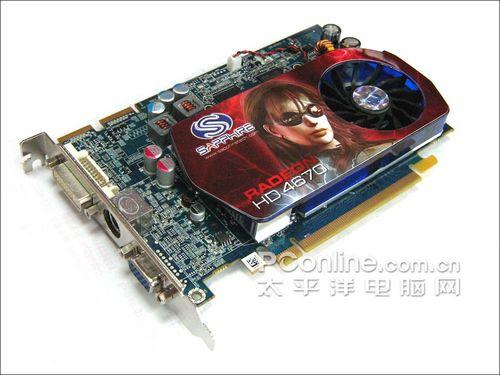

蓝宝石 HD4670-256GD3白金版

蓝宝石 HD4670-256GD3白金版采用了ATI此次发布的RV730核心，配置320个流处理器(2.7倍于RV635)、8个ROP单元、32个纹理单元，128-bit位宽，最大带宽32GB/s(1.25倍于RV635)。当然，DX10.1、SM4.1、UVD 2.0、PowerPlay 2.0、CrossFireX等特性也都继承了下来。

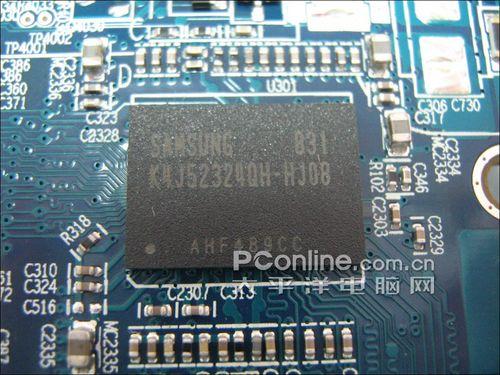

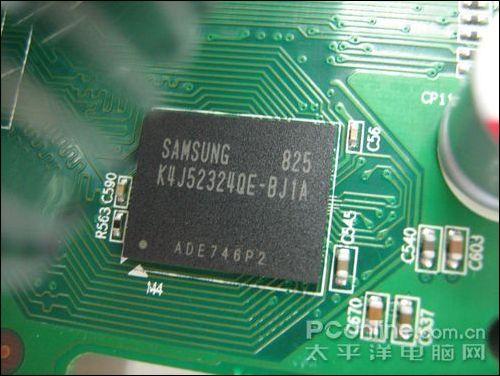

显存颗粒

蓝宝石 HD4670-256GD3白金版采用4颗三星 GDDR3显存组建成256MB/128bit的显存规格。显卡默认频率为750/2200MHz，该频率已经是HD4670至高频率。

显卡供电部分

蓝宝石 HD4670-256GD3白金版显卡供电部分，采用核心与显存分离式供电设计，核心部分采用全固态电容和半封闭式电感。

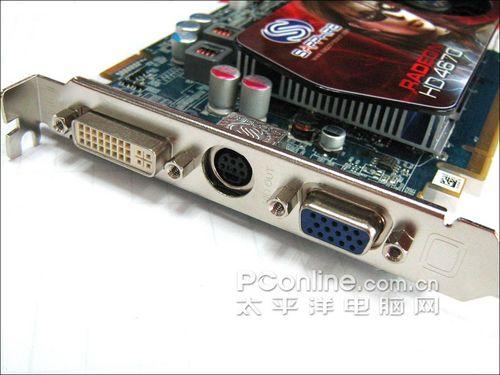

蓝宝石 HD4670-256GD3白金版显卡的接口是较为常见的VGA+DVI+TV-OUT接口。

编辑点评：549元的价位对于蓝宝来说已经非常厚道，因为毕竟是全球最大的AIB厂商，并且该HD4670是至强频率，同属HD4670，无论品牌‘做工还是售后，蓝宝绝对是超值选择。

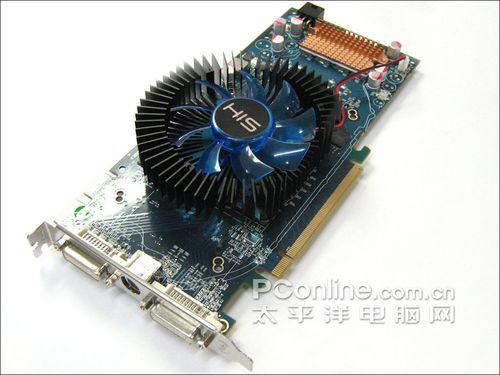

HIS HD4830 512M DDR3

HIS HD4830 512M DDR3采用RV770LE图形核心，拥有640个流处理单元，Radeon HD 4830和HD 4850/4870对比少了两组流处理器组群，流处理器单元数量少了2*16*5=160个。该卡支持PCI-E 2.0、UVD高清引擎、DirectX10.1等先进技术和接口。

供电部分

HIS HD4830 512M DDR3供电上，采用2+1相核心与显存分离式供电。电容采用高品质的日化固态电容，同时采用了全封闭式电感。

显存颗粒

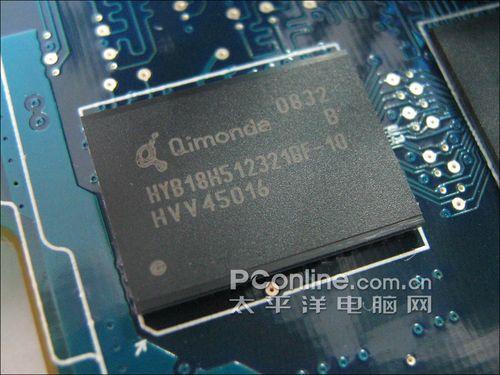

HIS HD4830 512M DDR3采用8颗奇梦达1.0ns 64MB/32bit GDDR3显存组建成512MB/256bit的显存规格，显卡默认频率为575/1800MHz。

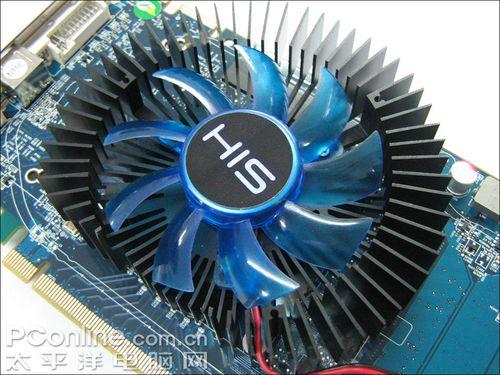

显卡风扇

在散热上，HIS HD4830 512M DDR3采用了普通的铝质散热风扇，但HD4830在发热量上并没有之前两款RV770显卡那么大。故HD4830发热量控制得不错。功耗也降低不少。

输出接口

在接口部分，HIS HD4830 512M DDR3明采用常见的双DVI+TV-Out接口设计。

编辑点评：HD4830又是AMD-AIT的又一杰作，采用最新工艺、较低功耗和发热令其在中端市场具备一席之地，完全具备取代上代HD3870和对抗98GT的实力。而且经过评测室评测，该卡核心可以稳超730MHz，这也是得益于HIS一直优秀的做工。

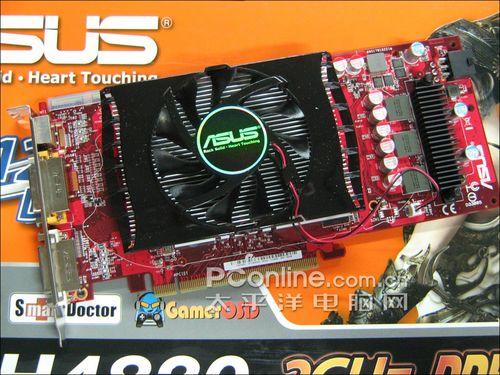

华硕 EAH4830/HTDP/512MD3

华硕 EAH4830/HTDP/512MD3基于55nm工艺的RV770LE显示核心，内部拥640个流处理单元，支持DirectX 10.1、Shader Model 4.1、PCI-E 2.0、CrossFire X、UVD2、Power on Demand等先进技术，配搭512MB/256Bit高速的1.0ns GDDR3显存，575/1800MHz默认频率。

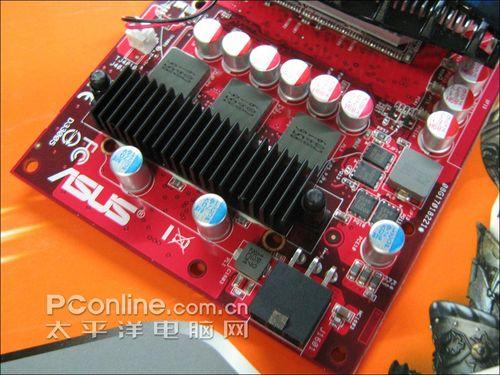

供电部分

华硕 EAH4830/HTDP/512MD3采用封闭式电感和全固态电容，MOS管部分覆盖散热片，整体的做工和用料不错 。

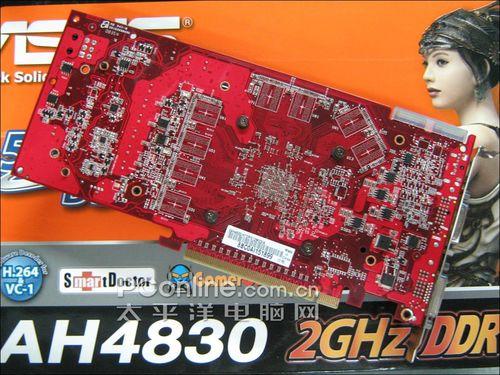

显卡背面

华硕 EAH4830/HTDP/512MD3采用1.0ns GDDR3颗粒，组成512MB/256bit的显存规格，默认频率为575MHz/1800MHz。

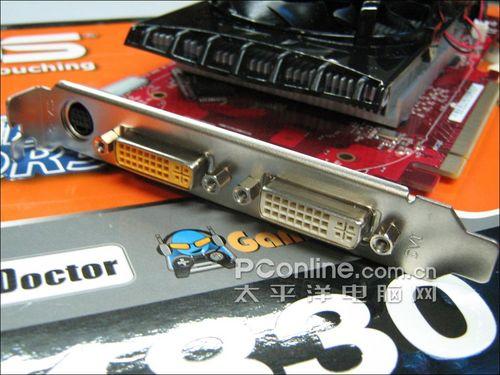

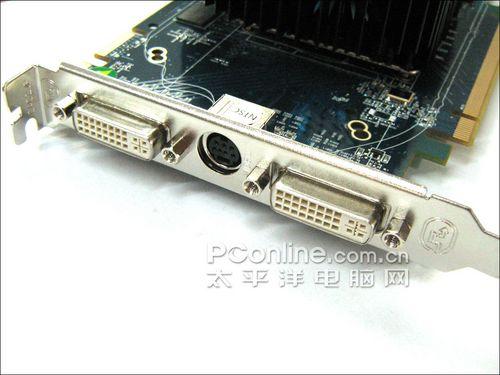

输出接口

华硕 EAH4830/HTDP/512MD3采用双DVI+S-Video接口设计。HD4830本身集成7.1声道的声卡，专门为HDMI接口输出数字音频信号，实现HDMI信号的影音同步。

编辑点评：得益于华硕自家的主板品牌口碑，旗下的所有产品都非常受欢迎，今天华硕添加了中低端悍将HD4830这个产品，很好的填充了中低端的空缺，虽然899元的上市价不是一个公价，但是华硕带给消费者相信是另一番品质的风味。

盈通 R4850游戏高手

盈通 R4850游戏高手采用强悍的AMD Radeon HD 4850核心，内部集成了800个流处理单元，支持DirectX10.1和SM4.1，游戏画面更绚丽，计算效率更高。频率方面，盈通R4850游戏高手设定了高达650MHz/2200MHz的超高频率，核心频率和显存频率都远远超出公版的频率。如此的高频，对抗98GTX+也不逊色。

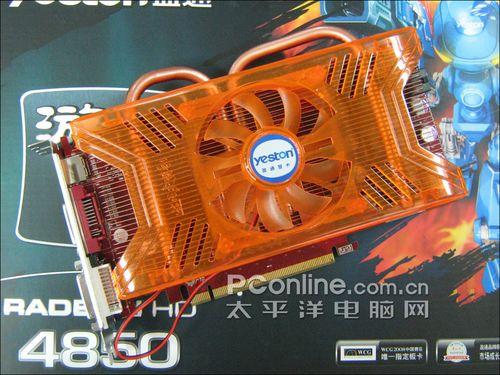

显卡的散热系统

盈通 R4850游戏高手采用了改进的“龙甲”风扇。熟悉盈通产品的玩家可能记得，外观同样的散热器曾经使用在盈通R4850封神版显卡上。但盈通R4850游戏高手用的橙色龙甲，采用了更加优异的热管和更为紧密的鳍片结合方式，因此大大改善了散热效率。同时，改进的“龙甲”风扇依旧保持了风力强劲的8cm大风扇设计。对于显卡运行温度控制不错。

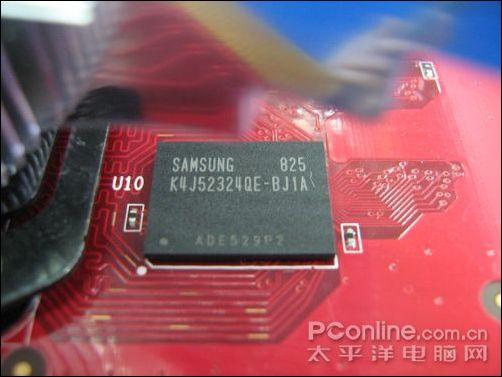

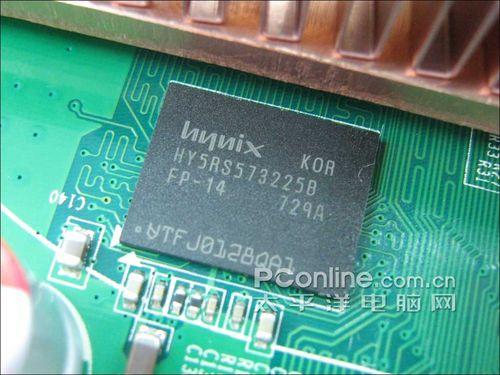

显存颗粒

盈通 R4850游戏高手在显存用料方面，盈通R4850游戏高手采用了现代0.8ns的GDDR4显存，组成512MB/256bit的显存规格，默认频率为2200MHz。

供电部分

盈通 R4850游戏高手在供电部分，采用3+1相分离式供电，电容部分选择的是顶级全固态电容，效能稳定！在电感方面，使用的SMT贴片式电感，并且搭配磁屏蔽外衣，电气性能更为出色。

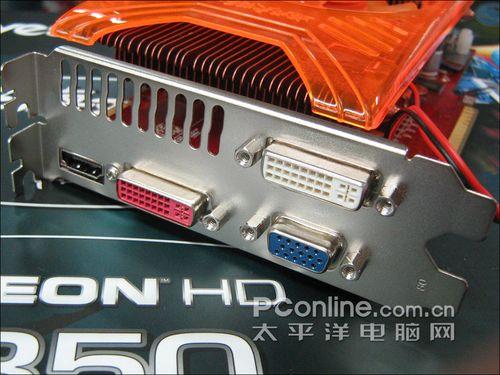

显示输出接口

盈通 R4850游戏高手采用了常见的双DVI接口设计。除此之外，盈通R4850游戏高手还针对高清用户专门设计了HDMI接口。凭借Radeon HD 4850核心经过改进的高清音频输出，可以为用户输出7.1声道音画同步的信号。

编辑点评：将DDR3演变成DDR4，的确对整卡性能有一定提升，加上650/2200MHz的频率和热管散热设计，已经超越公版不少。0.8ns的DDR4理论的频率是2500MHz，所以还有很大的提升空间。

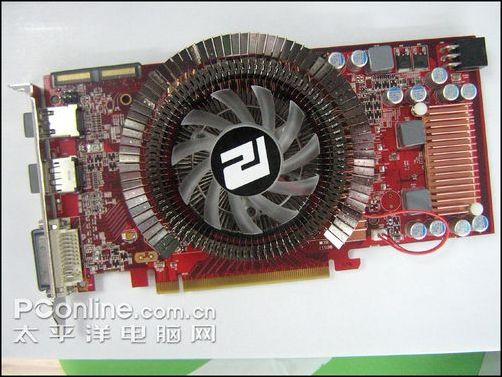

迪兰恒进 HD4850星钻

迪兰恒进 HD4850星钻基于RV770图形核心，渲染效率更为高的统一超标量着色架构（Unified Superscalar Shader Architecture），内置的流处理器单元（stream processing units）高达800个，是RV670的2.5倍，40个纹理单元和16个ROPs，全面支持Microsoft DirectX 10.1和Shader Model 4.1，能同时兼容DirectX 10.1、DirectX 10、DirectX 9以及OpenGL等引擎开发的3D游戏。支持Power on Demand，其特色是显卡会根据GPU、显存的占用率来自动调配资源，支持UVD2视频回放等先进技术，。

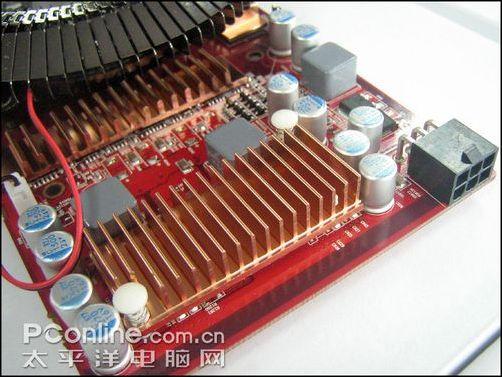

供电部分

迪兰恒进 HD4850星钻采用了3相供电设计，2相核心供电，1相显存独立供电，并提供一个6PIN电源外接口。高品质固态电容和磁蔽性能出众的优质电感都显示出显卡超一流的用料。同时显存上还用散热片加以覆盖。显存方面，迪兰恒进 HD4850星钻搭载了GDDR3显存，组成了512MB/256Bit的显存规格，显卡默认频率高达635/1986MHz。

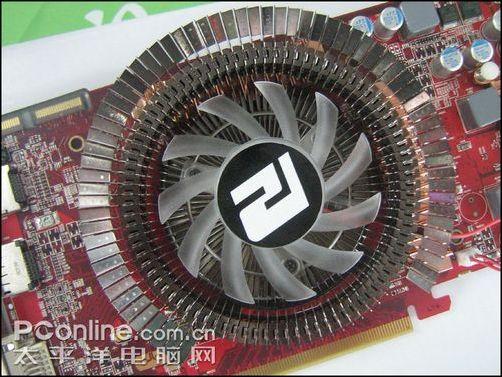

风扇

接口一览

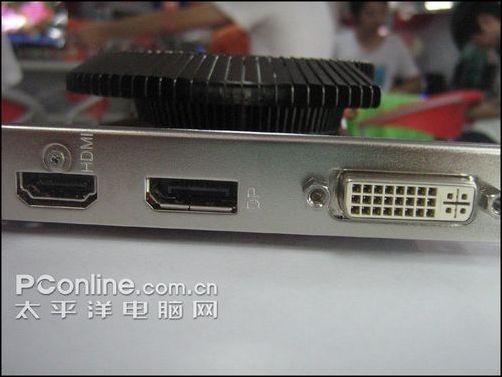

迪兰恒进 HD4850星钻采用全高清接口设计，采用Display Port+HDMI+DVI-I接口设计，满足高清用户要求。

编辑点评：虽然HD4850在近期游戏表现性能上不如9800GTX+，但是依然有功耗的优势，对A饭来说，祈求已久999元的迪兰HD4850无疑是佳选，该显卡具备HDMI+DP+DVI的全套高清接口方案，对于高清用户来说非常不错。

耕昇 HD4870吕布版

耕昇 HD4870吕布版采用RV770核心，基于自行研发的非公版打造，搭配了双散热风扇+3热管设计的散热器，以应付HD4870核心庞大的发热量。显卡采用了双Bios技术，为用户提供了两个不同的运行频率，其中Nomal档：750/3800Mhz，Turbo档：775/4000Mhz，为用户提供了更强劲的3D性能体验。

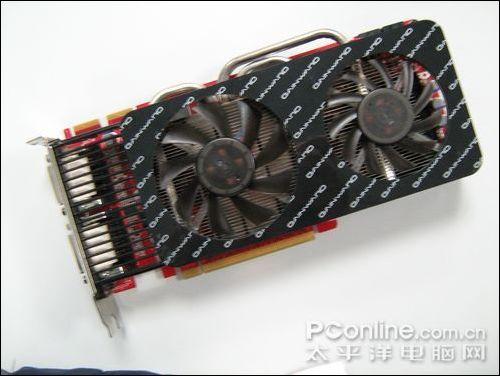

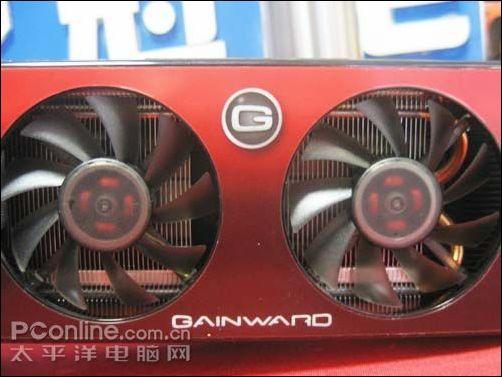

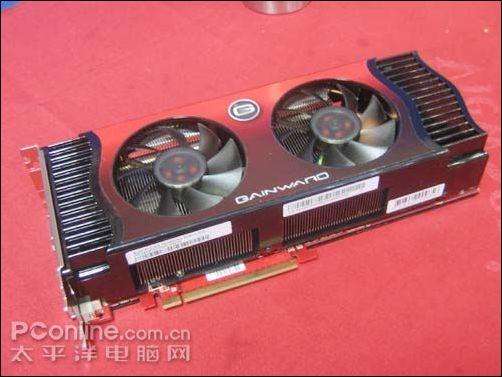

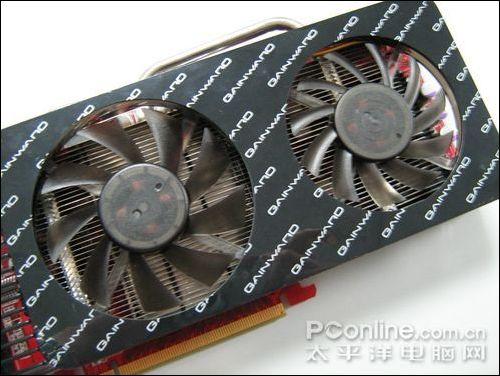

耕昇 HD4870吕布版 采用双风扇散热

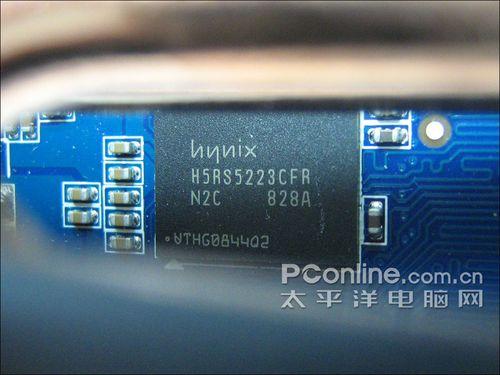

耕昇 HD4870吕布版采用了4相核心供电设计，搭配优质的三洋固态电容。显存方面则是采用1.0ns GDDR5显存颗粒，频率达到4GHz，这也是为什么4870能与GTX280媲美的直接原因。

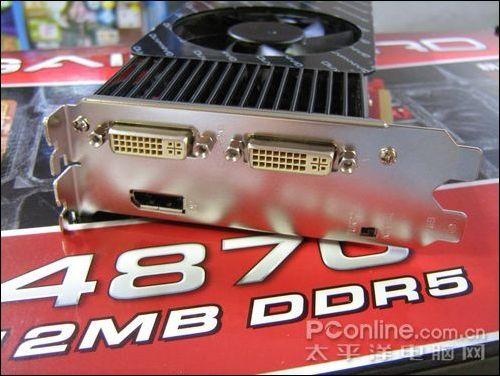

耕昇 HD4870吕布版采用双DVI+DISPLAYPORT接口，同时还有一个超频开关，方便用户在高低频率之间切换。

编辑点评：从耕昇背面的做工可以看出，该HD4870做工非常整齐，也是非常合理，令显卡的稳定和超频性能有更好的发挥，以吕布这位三国武力最强人物来命名也彰显HD4870的实力。

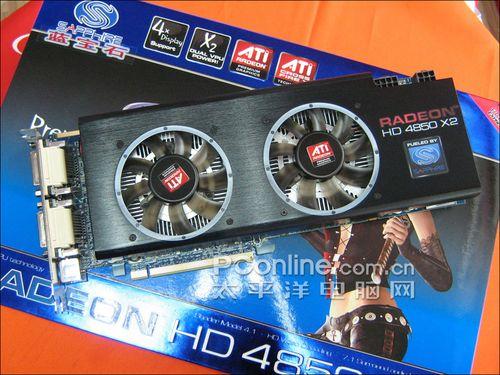

蓝宝石 HD4850x2

蓝宝石 HD4850x2核心代号为R700，它拥有两个RV770 Pro核心，核心基于先进的55nm制程打造。HD 4850 X2的每个核心800 个流处理器单元，支持256bit显存位宽，每个核心分配1024MB的GDDR3显存容量。另外，显卡还支持微软的DirectX 10.1技术，能很好兼容目前市面所有的DX10/DX9游戏。

供电部分

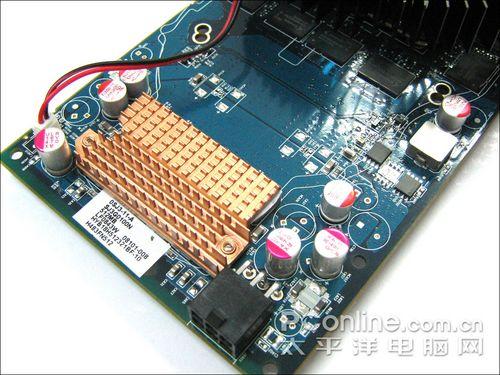

蓝宝石 HD4850x2采用5+2相分离式供电设计，采用高品质的日化固态电容，根据AMD-ATi提供的官方资料显示，Radeon HD 4850 X2的单卡最大功耗（Max Board Power）可达到200w，因此显卡还提供了8Pin + 6Pin的接口。

标签和底部MOS管散热片

蓝宝石 HD4850x2显卡采用每颗核心8颗三星 1.0ns-GDDR3 128MB/32bit组成2*1024MB/2*256bit的显存规格。

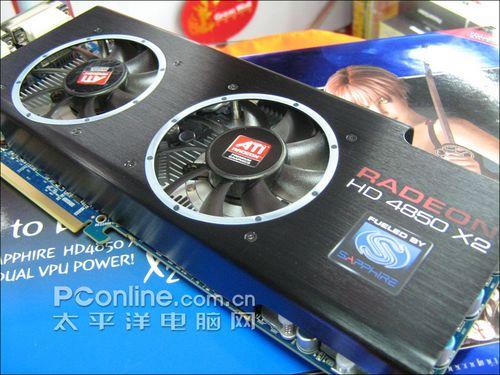

双8CM风扇涡轮散热器

蓝宝石 HD4850x2作为旗舰显卡，核心发热也不能小看，AMD-ATi的新旗舰显卡Radeon HD 4850 X2采用双8CM涡轮风扇。

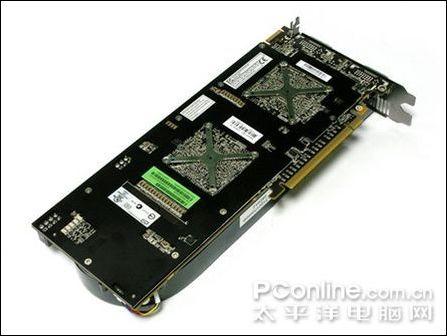

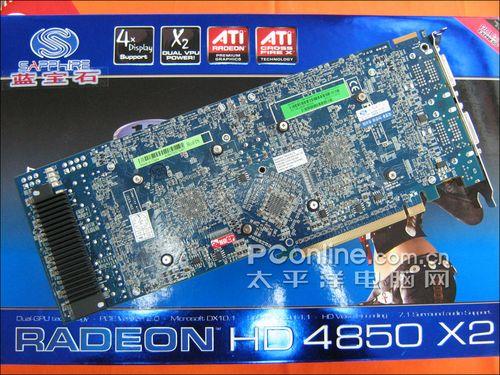

蓝宝石 HD4870 X2 背部一览

蓝宝石 HD4850x2从显卡的背面可以看见这张显卡具备了两个显示核心，而且整体做工和用料除了HD4870*2，其它显卡是无法比拟的。

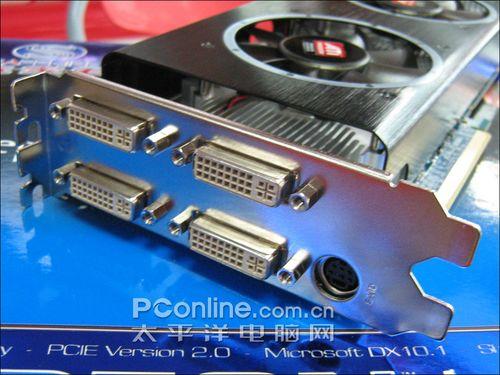

蓝宝石 HD4850 X2 采用4DVI-I输出接口

蓝宝石 HD4850x2采用4*DVI-I+1*TV-Out组合，满足用户多屏输出的需要。

编辑点评：从该卡的定位来看，2999元的价格直指GTX280，而且整体性能都比GTX280强大，虽然AMD在千元级别内有点失势，但结合HD4870X2，AMD如今已经霸占了整个高端显卡市场，HD4850*2虽然3D性能不及4870*2，但是温度降低不少，对于显卡的寿命至关重要。刚上市几天就跌到2499元，相信也会维持一段时间。

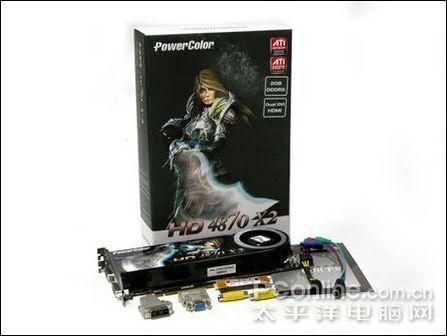

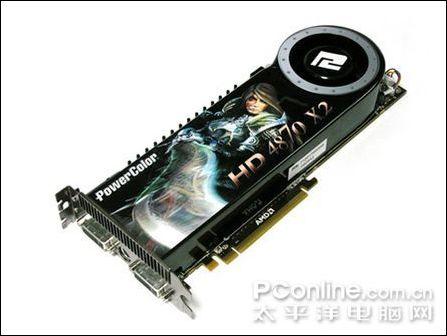

迪兰恒进 HD4870 X2

迪兰恒进 HD4870 X2显卡采用了55nm制程的R700XT核心，内建19亿晶体管数量，核心频率为750MHz，核心采用统一渲染架构，拥有800*2个流处理器单元，40*2个纹理着色单元，以及16*2个光栅处理单元。完整支持DirectX 10.1以及Shader Model 4.1特效，支持PCI-E 2.0接口规范，支持CrossFireX双卡互联模式，支持UVD Gen II视频解码技术，支持ATI PowerPlay 2.0自动节能技术。

迪兰恒进 HD4870 X2

迪兰恒进 HD4870 X2显卡首次采用了黑色的PCB公板设计，搭配同样黑色的涡轮散热风扇，整张显卡看上去酷劲十足。显卡背部的固定架，除了能够有效防止PCB板的变形之外，也有助于显存颗粒的散热。显卡的供电部分则同样采用了ATI在高端产品上一贯采用的多相数字供电模块设计，同时额外提供了1个6Pin外接电源接口和1个8Pin电源接口，完全是出于用户可能会打开ATi的Overdrive功能的需要。显卡搭载的是0.8ns GDDR5显存颗粒，组成2*1024M/2*256bit的显存规格，其默认工作频率高达3600MHz，此外显卡提供了双DVI以及TV-Out的组合输出接口。

迪兰恒进 HD4870 X2

编辑点评：在AMD发布HD4870 X2显卡之后，迪兰恒进依然跟往常一样抢先将这款迪兰恒进 HD4870 X2带到消费者面前，让人能够在第一时间感受到次世代最强单核显卡的无尽魅力。

为了争取更大的市场空间，AMD-ATi对Radeon HD 4870 X2采取了“非公版”策略,允许其合作伙伴根据自身的定位需求而采用适合自己的非公版设计，有着全球最大的显卡工厂的耕昇首先推出了全球首款非公版耕昇 镭X HD4870X2 2GB 关羽版，下面我们来看看这款作为AMD-ATi的新一代旗舰显卡的非公版耕昇 镭X HD4870X2 2GB 关羽版。

耕昇 镭X HD4870X2 2GB 关羽版

HD4870 X2顾名思意就是拥有2个HD4870（RV770）核心，组成最强大的RV700，核心基于先进的55nm制程打造，单个核心面积为260平方毫米，每个核心拥有9.56亿的晶体管数量、800个流处理单元，40个纹理处理单元和16个光栅单元，支持256bit显存位宽，每个核心分配1024MB的GDDR5显存容量。而显卡的显示核心运算频率则达到了790Mhz，并依然领先支持微软的DirectX 10.1技术，同时也能很好的兼容目前市面所有的DX10/DX9游戏。

供电部分

Radeon HD4870X2的单卡最大功耗（Max Board Power）可达到270w，仅凭PCI-E 2.0规范插槽提供的电流供应自然还远不够，和HD4870一样，耕升HD4870 X2继续使用了一个8PIN和1个6PIN接口，以保证这头电老虎的稳定运行。另外供电方面，这款产品采用了数字化供电模块。

散热部分

顶级的性能就预示着需要付出一定的功耗代价，为了为双核心提供足够的散热效能，耕升采用了外观同样健壮的双槽散热系统，通过2个8CM的涡轮风扇以及内部的热管，配合风道设计，将核心的温度镇压在优秀水平。

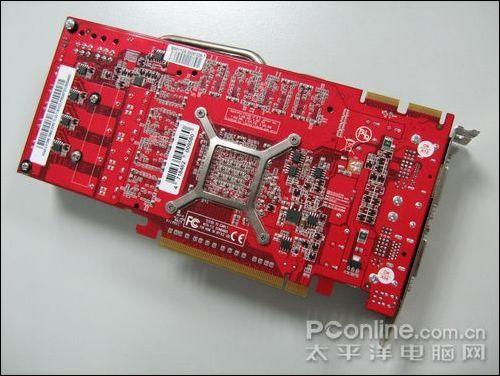

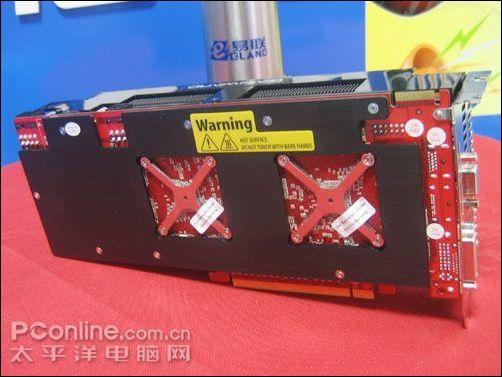

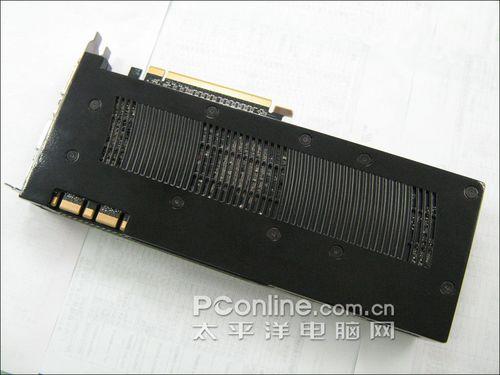

产品背部

耕升HD4870 X2背面被金属挡板覆盖着，我们可以看到这2个核心所在的位置，旁边的内存位置被挡板挡住了，不过我们可以从下面的解剖图看到，Radeon HD4870X2采用了高成本的GDDR5显存颗粒。由于目前GDDR5显存颗粒的产能有限，因此在Radeon HD4870X2上我们看到的是来自Hynix的GDDR5显存颗粒，由正反两面8颗，一共16颗显存颗粒组成了2048MB/512bit的显存规格，每个显示核心占用1024MB/512bit，耕昇 镭X HD4870X2 2GB 关羽版除了是第一款非公版的RadeonHD4870X2，更是采用超频设计的RadeonHD4870X2，频率高达790/3800MHz。相比公版750/3600MHz高出不少。对于HD4870X2这款双核产品，使用超频设计无疑会在成品率上面难道大大提高，如果没有强大的后盾是很难实现的。也看到耕昇对于这款产品非常重视。

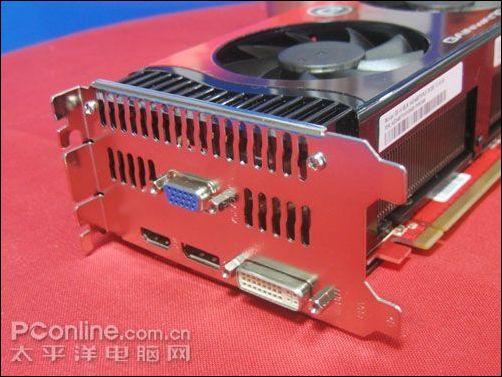

接口部分

接口方面这款产品采用了全接口设计，DVI，D-SUB，HDMI以及DISPORT接口一个不少，足以满足用户的需求，并且值得玩家注意的是这款产品占用了3个PCI插槽，在安装的时候可要小心了。

编辑点评：拥有全球最快的旗舰显卡光环，这款耕升HD4870 X2具备了1600个流处理器，2GB的顶级GDDR5显存，R700拥有高达1600个流处理单元以及图形处理能力高达2.4TeraFlops，从规格上全面压制对手，在性能上同样发挥得淋漓尽致，它的出现让GTX280不寒而栗，同时也是目前性能最强的单卡。

显卡2009年梦与飞跃的前瞻

大家都知道，影响显卡一个至关重要的因素就是其生产工艺，硬件遵循摩尔定律，性能不断飙升，同时带来的是更大的发热和功耗，这显然是违背当今绿色节能主题。所以研发新工艺寻求更优更节约成本的产品。

尽管NVIDIA才刚刚跨入55nm时代，但核心工艺上，40nm时代已经距离我们不远了。来自台湾板卡制造业的最新消息称，两大巨头NVIDIA和AMD已经与台积电（TSMC）签下了40nm图形芯片的生产合同，如无意外40nm新工艺显卡将很快和大家见面。

在2008年全年，无可否认的是AMD一直沿用55nm新工艺，显然NVIDIA在55nm时代已经不能挽回败局。所以NV更期待的是40nm的到来，在未来2009年第一季度能不能引入40nm生产最新高端GT216核心，大家拭目以待。

另一方面，AMD也有消息称，下一代RV870图形核心同样将采用40nm制造工艺。这样的话，GT216对抗RV870的局面至少在工艺上是平等的。剩下的就是比拼谁的功力更深厚了。
