NVIDIA已经在上个月发布了其新一代Intel整合芯片组-MCP7A，国内外的媒体在近期都进行了大量的相关报道以及产品测试，无论从新技术的应用还是板载显示核心的性能，MCP7A都超越了以往Intel整合平台的任何一款产品，它的正式到来，终于让等待了数月的朋友在心理上有所安慰……

虽然在大量的媒体报道中，我们能对MCP7A芯片组的特性以及实际性能有较为全面的了解，但是MCP7A主板的产品实物还是很难与大多数普通用户见面，各大板卡厂商并没有在市场同步铺货，导致了一些期待购买这款新整合主板产品的用户，无法在第一时间体验到MCP7A为Intel整合平台带来的高性能体验。

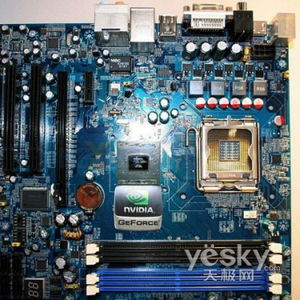

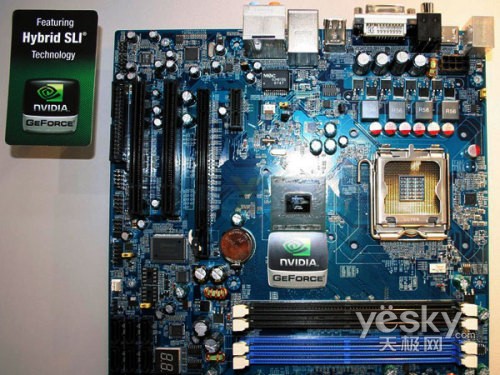

早在3月份曝光的MCP7A工程样板

今年3月份报道的这款来自杰微的MCP7A主板，曾经引起了很多网友的关注，但当时我们对这款产品的了解，也仅仅是其具备更加出色的3D性能，就算是在GT200发布同时推出的CUDA 2.0技术后，我们也没有想到NVIDIA会将该技术引入整合芯片组，MCP7A的正式到来又带来了新的亮点，再次吊足了大家的胃口。

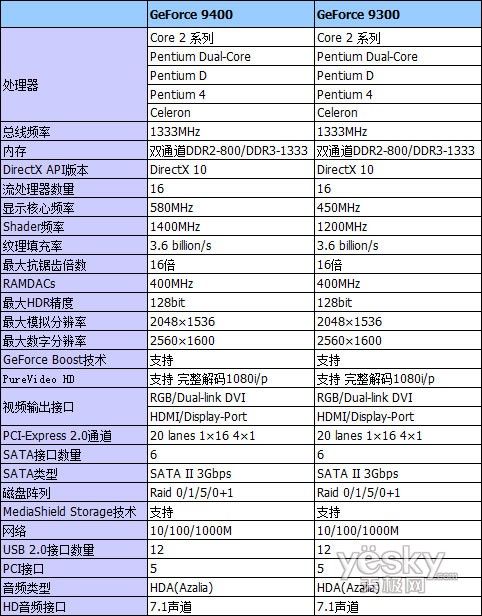

研发代号为MCP7A的GeForce 9400/GeForce 9300的3D性能以及应用角度在Intel整合平台历史上是史无前例的。

眼睁睁看着新产品问世，但是又买不到相应的产品，这种情况有些尴尬，而且再次打击了MCP7A的拥护者。

“什么是MCP7A?”经销商没听说过：

“市场上到底能不能买到MCP7A主板?”带着这个问题，我们与一些主板经销商进行了沟通，结果有些出乎我们的意料，大家都不知道MCP7A是什么，更不知道什么时候才能在市场上见到相应产品，对于这种情况，我们深感遗憾……

售价千元左右，MCP7A还是整合平台产品吗?

作为整合平台主板产品，价格低廉一定是其应该具备的特点，但由于MCP7A是一款高性能的Intel整合芯片新品，上市初期的价格还处于较高的位置，但是一些一线厂商却将其售价定为千元左右，违背了整合平台应该具备的特点!

昂达全国300家DIY门店正式接受玩家预定，售价为699元

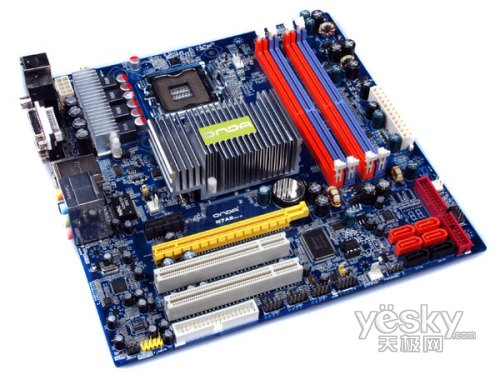

昂达N7AS主板

昂达N7AS主板，采用Micro-ATX设计，GeForce 9300 mGPU，代号为MCP7A-S，专为Intel LGA775处理器架构进行设计，支持Intel 45/65nm制造工艺的全系列Core 2/Pentium Dual-Core/Pentium D/Pentium 4及Celeron Dual-Core/Celeron D处理器。

GeForce 9300 mGPU采用统一渲染架构，具备16个流处理器，默认核心/Shader频率为450/1400MHz，支持DirectX 10 API以及Shader Model 4.0，具备第三代PureVideo HD高清解码引擎(VP3+BSP)，支持PhysX物理加速以及CUDA通用计算技术。

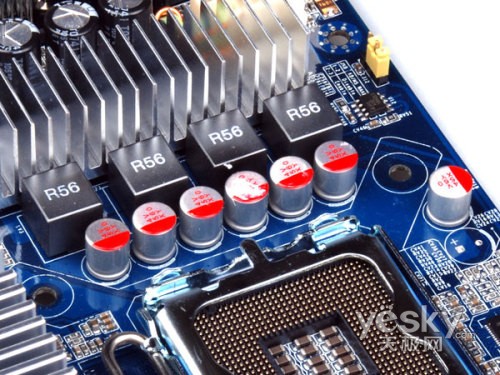

昂达N7AS主板的CPU供电单元，采用4相位回路设计，完整的供电单元由全固态电容、R56铁素体全封闭电感以及Mosfet组成，供电单元的设计方案与大多数Intel整合平台相仿，能够为CPU提供足够的动力。

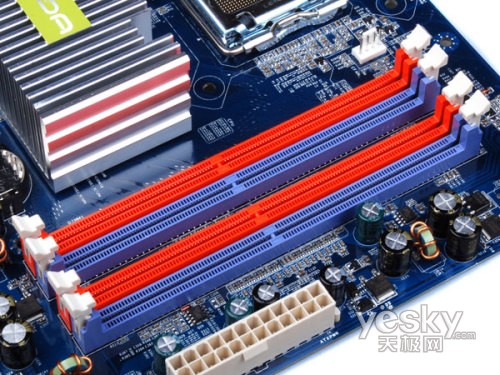

相对于大多数MCP73主板而言，采用MCP7A芯片组的昂达N7AS主板，采用4条DIMM内存插槽设计，不但能够使容量得到充分的扩充，也保证了双通道内存模式的位宽优势。

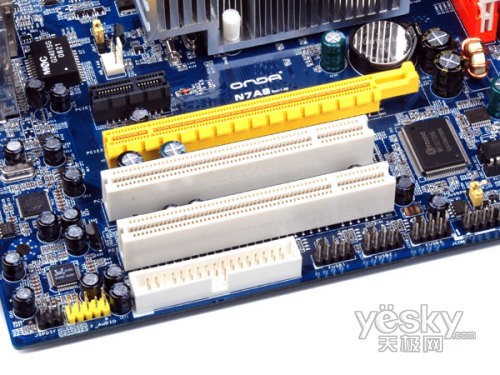

1*PCI-E X1和PCI能够为扩展设备提供空间，另外一条全长的PCI-E X16接口，不会对独立显卡的发挥造成瓶颈，并且还可以迎合MCP7A芯片组的特性，组建成为Hybrid SLI平台，充分优化入门级DirectX 10 GeForce显卡的性能。

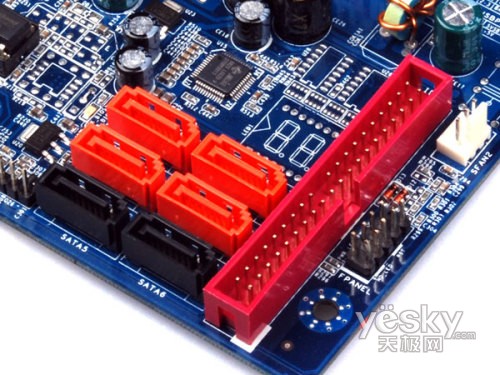

昂达N7AS共提供了6组SATA2接口，能够实现Raid 0、1、5、0+1四种模式的磁盘阵列系统，而且还为老磁盘设备提供了一组双信道IDE接口。

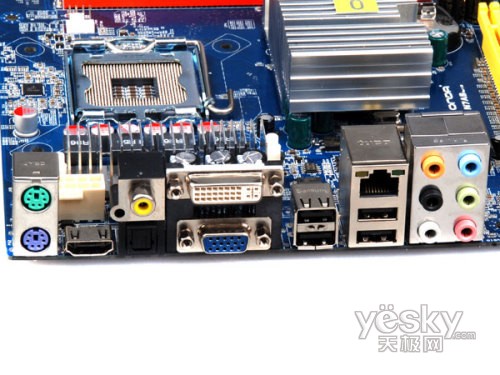

MCP7A芯片组具备强劲的高清解码/回放能力，因此在昂达N78AS的I/O接口部分，我们能够看到全面的视频输出接口，包括HDIM、DVI以及D-sub。另外，主板还提供了键鼠专用的PS/2接口、4*USB 2.0接口、RJ-45网卡接口和包括同轴输出在内的7.1声道HD音频I/O接口，与视频回放能力结合成为高质量声色俱全的HTPC核心产品。

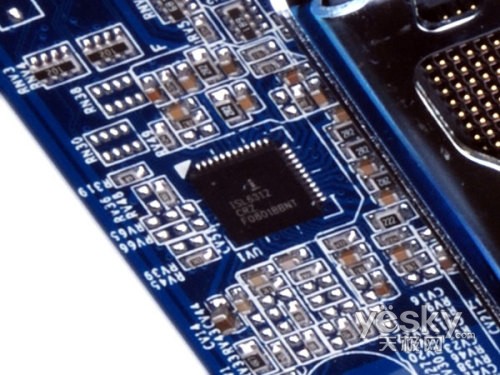

来自Intersil的ISL 6312 PWM供电控制器，可以提供4相供电驱动，并且符合Intel VRM10规范，是常见的Intel CPU供电驱动控制芯片之一。

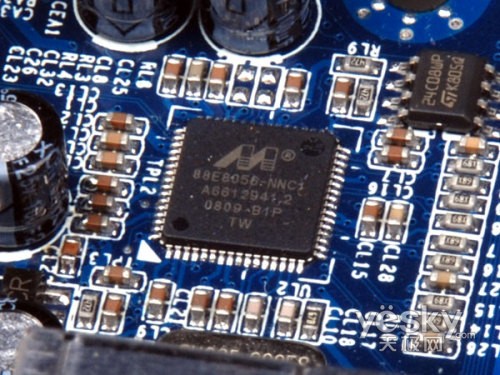

来自Marvell的88E8056-NNC1千兆网络控制器芯片，该芯片与芯片组通过PCI-Express X1总线连接，支持10/100/1000M网络接入，网络唤醒/开机等功能。

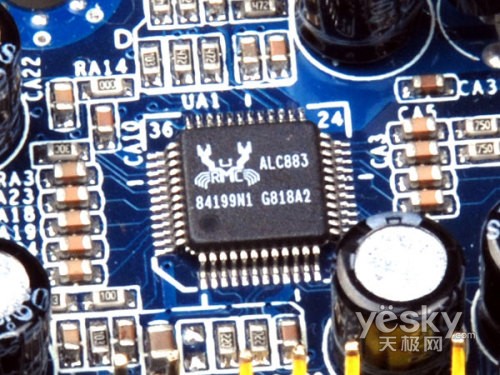

Realtek的ALC883 7.1+2(光线、同轴输出)High Definition(HDA) Codec

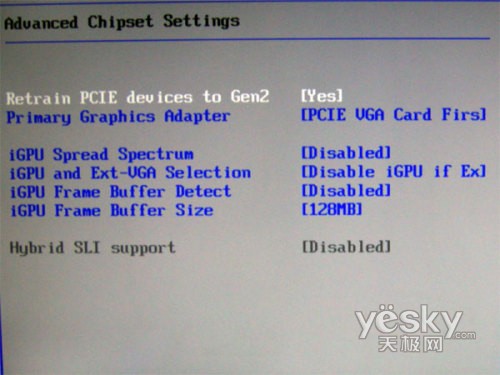

Advanced chipset Settings(高级芯片组设置选项)，在昂达N78AS的BIOS中，这一选项可以调整PCI-E的工作模式、首选显示输出设备、板载GPU的工作模式、高速共享显存容量以及Hybrid SLI功能的开启/关闭状态。

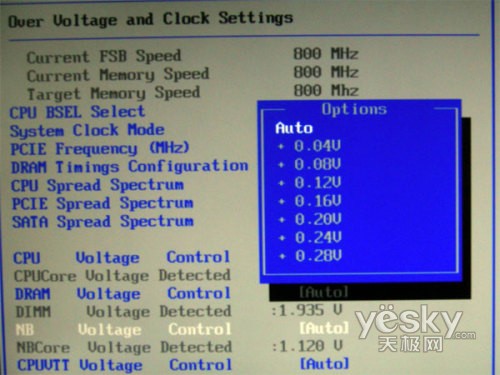

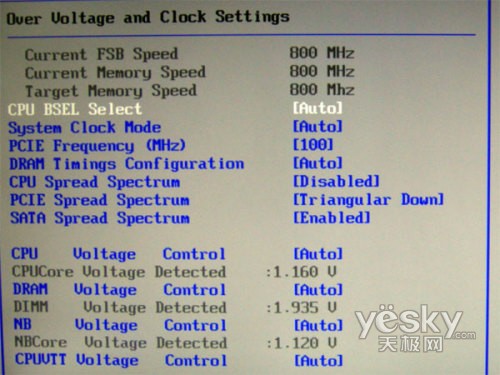

而在Over Voltage and Clock Setting(电压超频和始终设置)选项当中，提供了全面的FSB、PCI-E频率调节，内存分频机制、延迟调整，CPU、内存、芯片组、CPUVTT电压调节等全面为超频设计的内容。

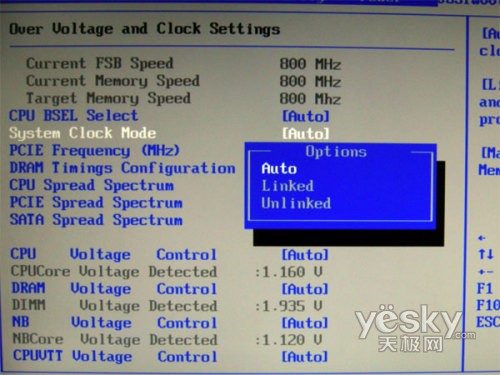

在System Clock Mode(系统时钟模式)选项中，我们可以使FSB与内存之间的关系进行更改，即以同步和异步两种模式，这一点是NVIDIA为Intel平台设计的最大优势，异步工作模式，同步(Linked)工作模式能够得到最佳性能，异步(Unlinked)模式则能够分别独立调整FSB和内存运行频率，不会因内存频率的低下对CPU超频造成瓶颈。

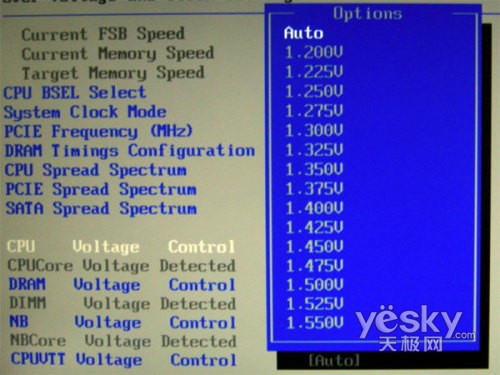

CPU核心电压范围从1.2v-1.55v，最小步进值精确到0，025v

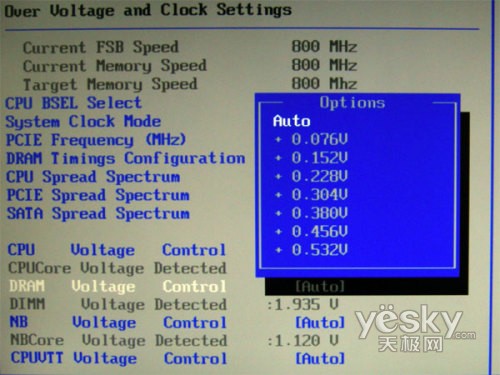

内存工作电压则是在原电压的基础上以递增方式加压，最大可增加0.532v，不仅电压精确到0.076v。

芯片组工作电压同样以递增方式逐级提升，步进精确到0.04v

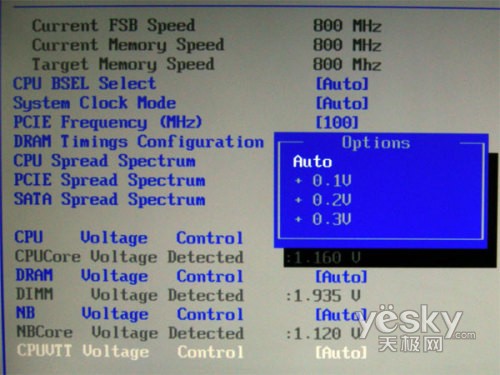

CPU VTT电压分三级逐级递增，步进电压值为0.1v

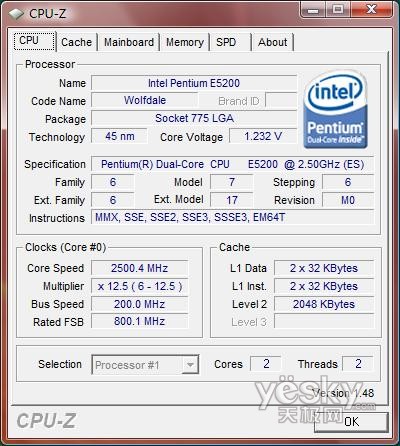

45nm的新一代高性价比CPU，Intel Pentium Dual-Core E5200处理器

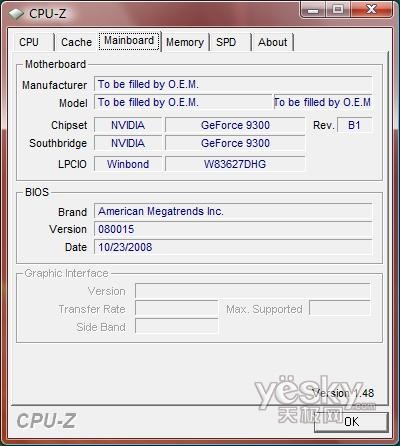

CPU-z 1.48识别出了昂达N78AS的芯片组为GeForce 9300(MCP7A-S)

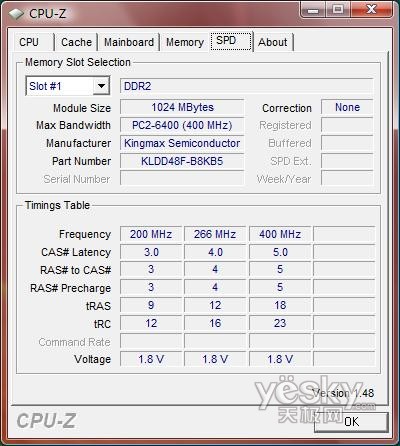

测试平台使用的内存，400MH(等效于DDR2 800)下的SPD时序值为5-5-5-18 23

测试平台使用的内存，400MH(等效于DDR2 800)下的SPD时序值为5-5-5-18 23

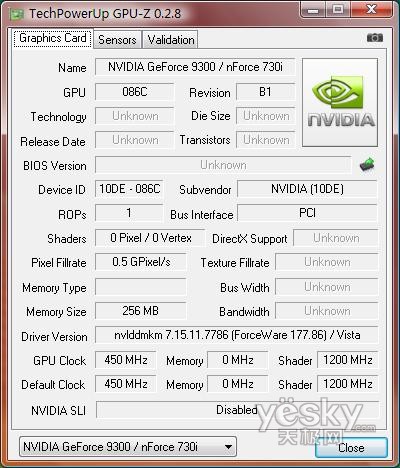

GPU-z识别出的mGPU信息，核心/Shader频率分别为450/1200MHz，共享显存为256MB

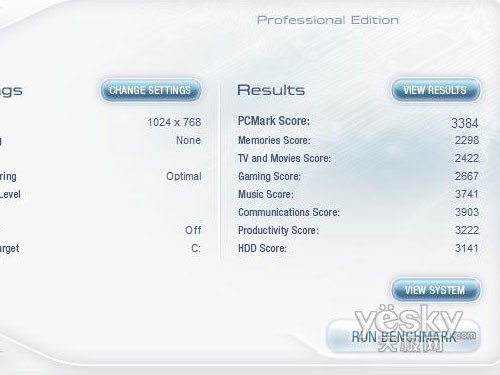

PCMark Vantage：

整机性能方面，昂达MCP7A在各个方面成绩都比较平均

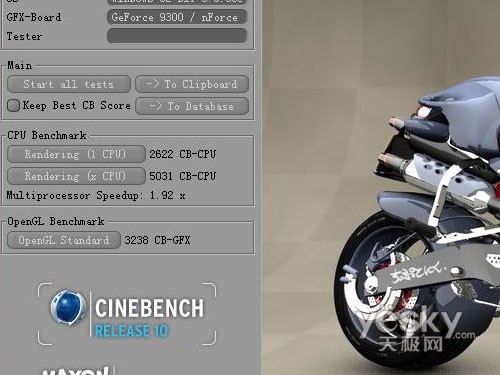

CineBench R10：

从CPU多核心协调能力以及OpenGL测试中来看，昂达N78S能够稳定的将CPU、板载GPU的性能最大化发挥。

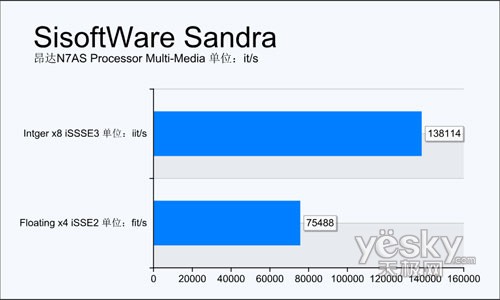

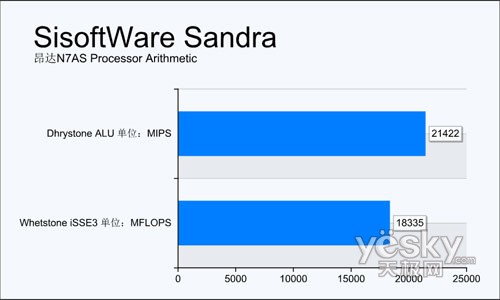

SisoftWare Sandra处理器性能测试：

Pentium Dual-Core E5200在昂达N7AS上发挥出了应有的多媒体、运算能力。

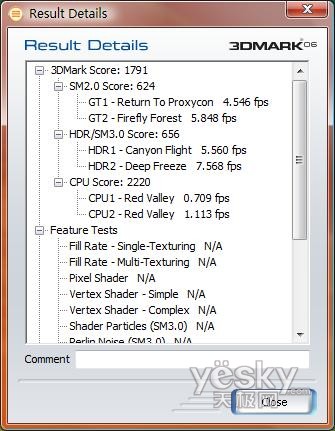

FutureMark 3DMark 06：

昂达N7AS的SM2.0和SM3.0性能平均，表示它在新老游戏中都能有较出色的性能发挥

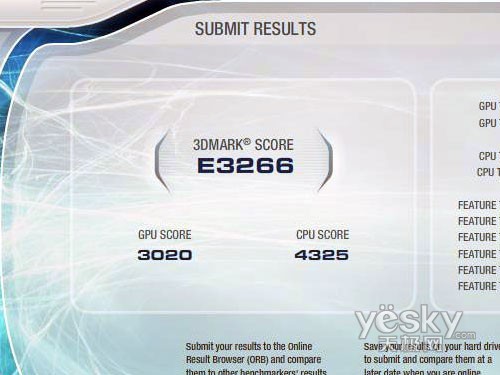

FutureMark 3DMark Vantage：

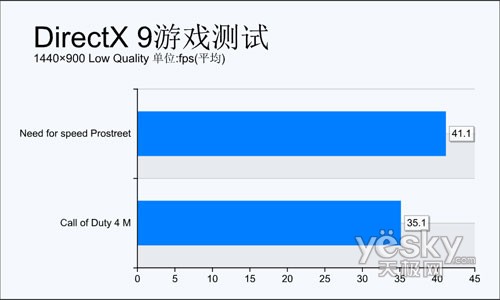

实际游戏性能测试：

在四款DirectX 9/10的游戏中，16：10分辨率地画质细节下，MCP7A都能够以流畅的速度运行游戏。

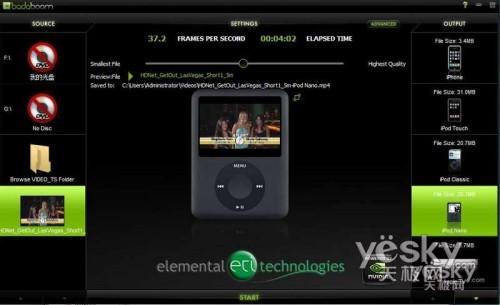

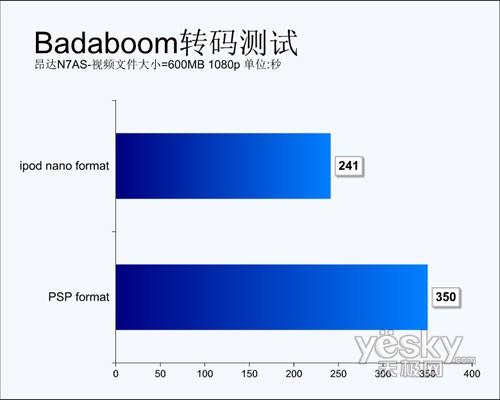

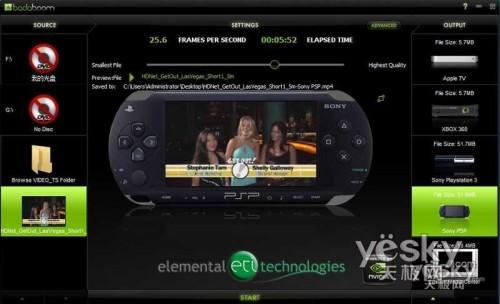

GT200显示核心产品的发布，带来了利用CUDA技术的高清视频转换软件Badaboom，而在MCP7A后，我们也迎来了Badaboom的第一个正式版-Badaboom 1.0，通过NVIDIA GPU的并行运算能力，高清视频的重编码效率得到了超大幅度的提升。

iPod格式转换

PSP格式转换

昂达N7AS主板的Shader数量虽然只有16个，与中高端显卡差距较大，但是也能够在非常短的时间内完成高质量视频的迅速转换。

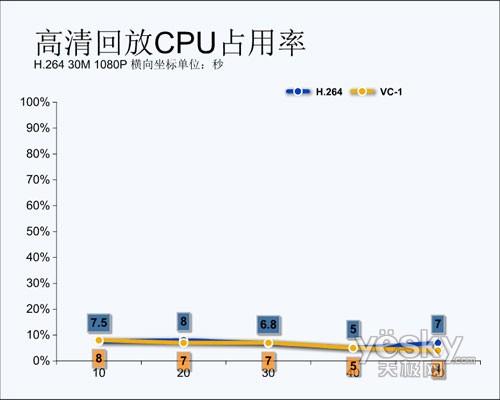

Purevideo HD是NVIDA为GPU提供的强大高清解码技术，通过在GPU内部增加独立的通用视频解码单元，在高清回访时充分解放了CPU，利用这一特性，能够使用户组建价格更低的HTPC……

总结：

昂达N7AS是首批上市的MCP7A主板之一，是大陆地区非常具有代表性的整合主板产品之一，通过我们对这款主板产品的全面测试，让大家对昂达MCP7A主板有了更加细致的了解，昂达N7AS主板的性能与我们曾经测试过的一线产品不相上下，而在品质方面，也具备了高质量主板产品应有的特征。当然，昂达N7AS的BIOS方面还存在一些小缺陷，不过不会影响到正常使用，相信在这款产品正式上市，并且被更多的用户接受后，一定能够赢得市场和用户的青睐。
