极速降温 8CM 纯铜双热管散热器
AMD今年推出的Radeon HD 4800系列在市场上非常受欢迎，不过公版上市后一直坚挺在1399元的价格， 挡住了一部分用户的购买脚步，而公版HD 4850也并非完美无缺，瘦弱的单槽铜片风扇无法完全镇压9.63亿个晶体管的RV770，4850核心满载后温度高达90度以上，玩家们对非公版4850最关心的就是在散热方面的改良。国内显卡大厂铭瑄旗下一款狂镭HD4580高清版也上市了，该卡配备了标准512MB显存容量，核心频率为625MHz，显存频率达到2000MHz，与公版保持一致，最新的媒体报价为999元。
送测厂商 | 铭瑄（Maxsun） |

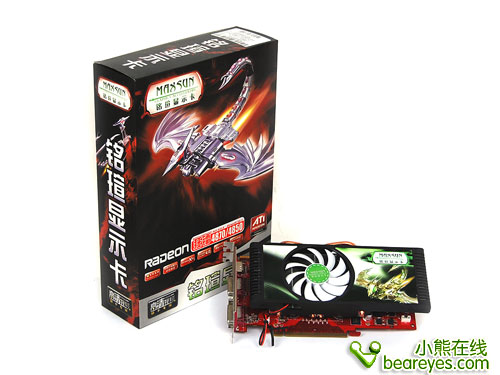

送测型号 | 狂镭HD4850高清版 |
 | |
Radeon HD 4850的图形核心代号为RV770，55nm先进工艺制程，核心拥有多达800个统一流处理器单元，16个ROPs单元，支持DirectX10.1和Shader Model 4.1。ATI特色的PowerPlay2.0功能在HD4850得到了继承和加强，负载调节频率更智能，电压自动换档更加丰富，同时支持显存自动降频。
图上可以看到，该卡PCB上预留了一个4pin和一个2pin的风扇电源接口，显卡厂商可以根据不同的散热器来选择对应的电源接口。值得注意的是，风扇与PCI槽出风口并非一体式封闭设计，因此在散热效率上比起涡轮导流式散热器要打一些折扣。
由于现在显卡成了电脑中的发热大户，公版的单槽风扇受散热片体积限制，满载时风扇都较高，在噪音控制方面做得不够出色，显卡厂商在设计非公版时特别注重玩家对静音方面的要求，目前的中高端显卡大都配备Dual Slot双槽巨型的散热器，在机箱下方增加一个进风口，加强对显卡的散热效果。
铭瑄狂镭HD4850高清版采用了PCB代号为“B501”的板型，与公版4850比起来，它们两者之间有哪些不同呢？请大家继续往下看：
B501版型、超大静音风扇、原生HDMI
◆B501 PCB版型 3+1相供电

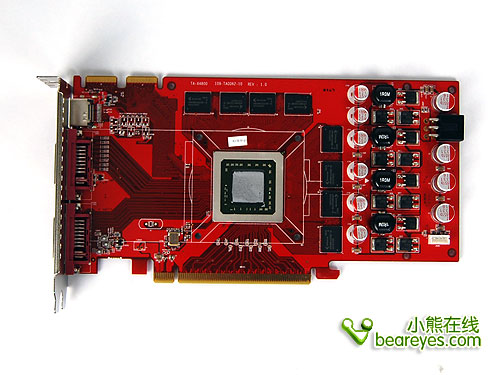

PCB电路走线、供电元件模块布局与109-B50131-00公版基本一致，非公版板子上各类贴片电容、排阻元件相对少了一些。

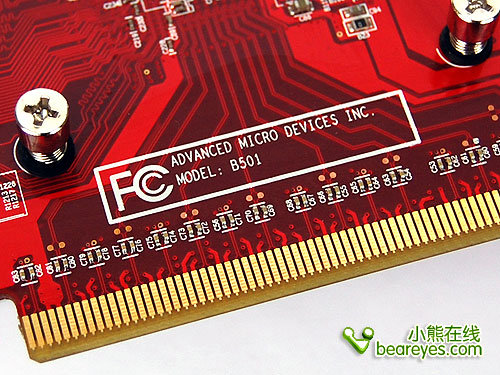

显卡背面PCB上印着“AMD B501”的字样，这应该是AMD专门为4850 Costdown设计的一款PCB型号。

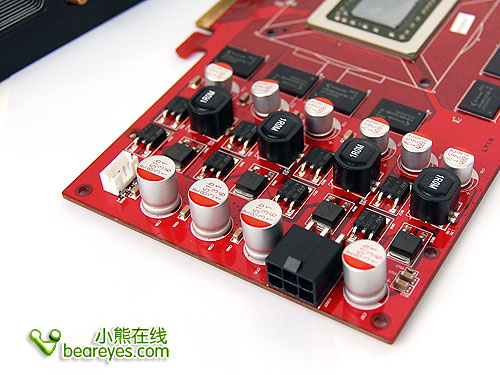

供电电路方面，与市面上同类非公版一样都是采用了3+1相供电设计，核心三相，显存单相，用料方面也令人放心，清一色使用富士通L8固态电容以及全封闭陶瓷电感，每相为3颗MOS管。
◆GDDR3 1.0ns显存 625/2000MHz频率

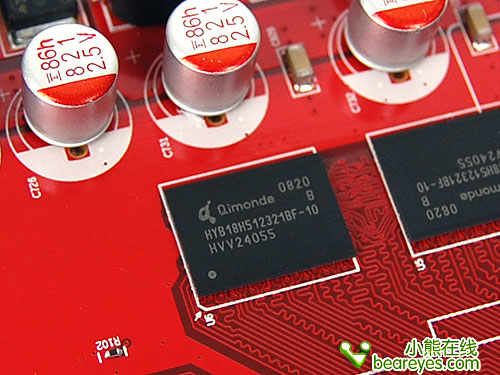

显存方面采用了8颗奇梦达GDDR3 1.0ns显存颗粒，组成512M/256bit的规格，编号为HYB18H512321BF-10 HVV24055，08年20周封装。
◆双槽热管巨型散热器 8CM直径风扇

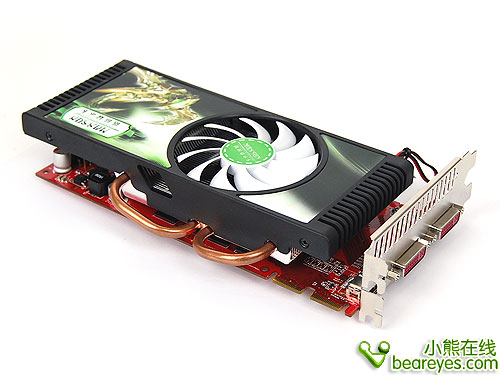

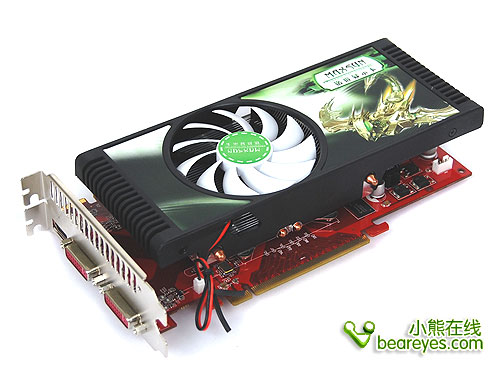

铭瑄狂镭HD4850高清版配备的巨型的散热器个头相当大，长度竟然超过了PCB。

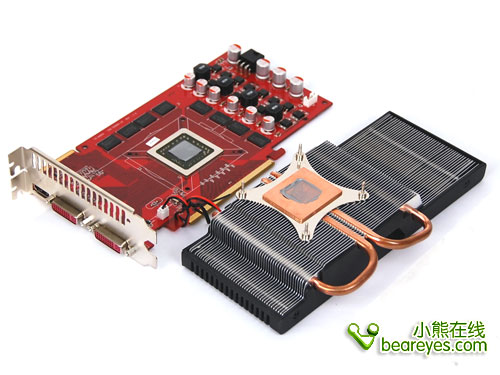

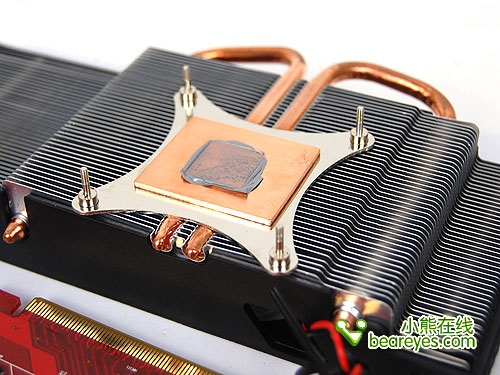

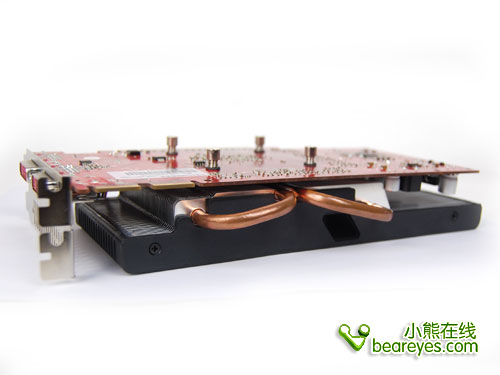

这款散热器拥有两条纯铜热管和开齿密度非常高的散热鳍片，热管与鳍片的接合采用穿鳍工艺，底部还配有吸热铜板，保证了核心所产生的热量通过热管能迅速传递到散热鳍片，迅速散走热量。
◆双DVI+HDMI高清接口

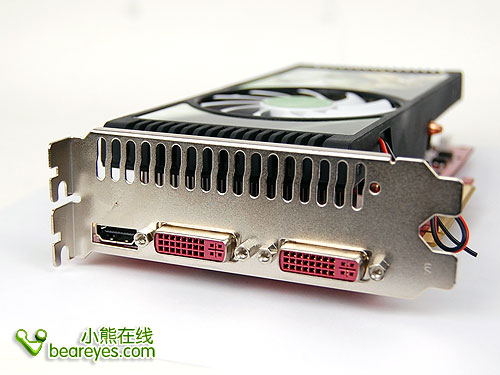

输出方面，该卡提供了DVI+DVI+HDMI接口组合，原生的HDMI接口可直接输出影音信号，不会降低信号的品质，满足了部分用户外接高清HDTV的需求。
测试平台
硬 件 测 试 平 台 | |
处理器 | Intel Core 2 Duo QX9550(45nm、1333MHz FSB、主频2.8G、L2为12M) |
主板 | ASUS P5E3 Premium主板(X38+ICH9R) |
散热器 | Tt 大台风Big Typhoon VX CL-P0310 |
显卡 | 铭瑄狂镭4850高清版 512MB/256bit（625/2000MHz） |
显示器 | Dell 2407WFP LCD |
内存 | A-DATA PC3-10700G DDR3 1333MHz 1GB x2 （内存时序：5-5-855-15） |
硬盘 | WD Raptor 150G SATA HardDisk Driver Samsung HD160HJ金宝 7200转 160G SATA HardDisk Driver |
电源 | TT ToughPower 650W |
| 系 统 平 台 及 驱 动 信 息 | |
操作系统 | Microsoft Windows Vista Ultimate 32bit SP1 |
显示驱动 | Catalyst 8.8 for Vista-32bit |
主板驱动 | Intel inf_9001008 |
DirectX版本 | DirectX 10.1 API |
Radeon HD 4800系列的一大卖点是显卡可以根据动态负载程度的高低来调整频率，在GPU闲置和轻负载时降低GPU功耗，PowerPlay 2.0更新的地方在于新增加了多档模式调节功能。
◆未支持PowerPlay令人遗憾

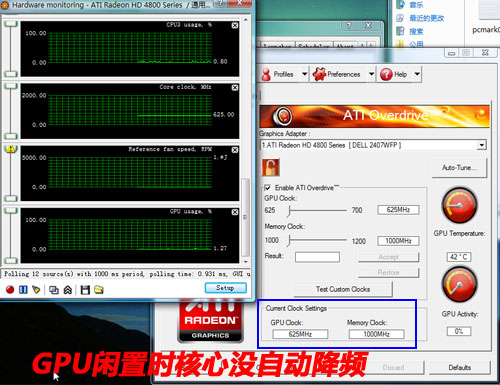

开机进入系统后，编辑做得第一件事是打开OverDrive功能查看显卡的实际频率，我们测试使用的是Catalyst 8.8催化剂驱动，显卡在2D闲置时依然是625/1000MHz的频率，该卡未能支持PowerPlay功能。
◆OverDrive更智能 核心超到700MHz稳定
4850和4870是AMD根据RV770市场定位划分出来的两款中高端产品，前者默认核心频率设置为625MHz，后者默认频率为750MHz，一般来说，定位稍低的HD 4850拥有100~150MHz的超频空间。编辑简单尝试了一下，看看铭瑄狂镭4850高清版的超频空间有多大？

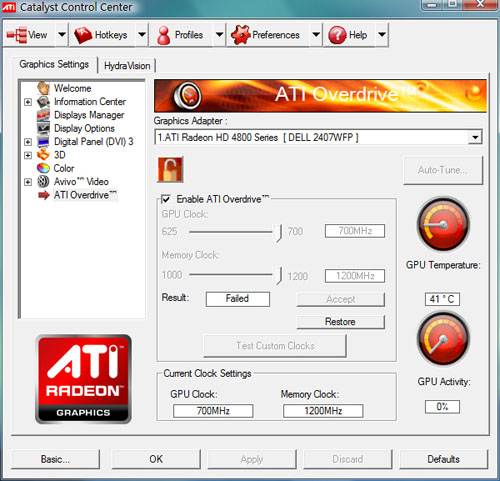

编辑使用了自带的OverDrive、RivaTuner v2.10和ATI Tray tool三款工具进行了尝试，奇梦达1.0ns显存频率可超的幅度不大，RV770核心在750MHz下无法运行，700MHz附近比较稳定，而其实Catalyst 8.8催化剂自带的OverDrive已经给出了一个核心/显存可超频的范围，大家看上图。
散热温度/3D测试
◆待机42度，满载53度

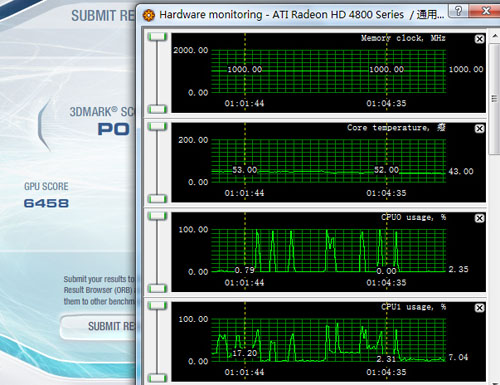

在我们的裸跑测试环境下（室内温度26度），铭瑄狂镭4850高清版在2D闲置下温度保持在40～42度之间，3D满载状态下温度最高升到53度。考虑到用户实际装箱的运行环境，该卡3D满载温度应该在60～70度之间，11个扇叶的8CM风扇转速不算太高，值得一提的是，噪音控制得不错，总体而言，编辑对该散热器的表现是相当满意的。
3D性能测试：
当然，大部分用户够买上千元的显卡，基本上都是用来玩游戏的，最后我们找来4850的市场对手Geforce 9800GTX作为对比，看看它的3D性能如何：
铭瑄狂镭4850高清版 | Geforce 9800GTX | |
显卡频率 | 650/2000MHz | 720/2200/1750MHz |
3Dmark Vantage | ||
Performence | 7142 | 5992 |
Extreme | 2814 | 1986 |
使命召唤4：现代战争 | ||
1920x1200 4AA/16AF | 68 | 64 |
2560x1600 4AA/16AF | 40 | 42 |
虚幻竞技场3 | ||
1920x1200 | 89 | 87 |
2560x1600 | 57 | 54 |
孤岛危机 | ||
1680x1050 | 34 | 37 |
1920x1200 | 25 | 26 |
冲突世界 | ||
1920x1200 No AA/AF | 37 | 33 |
1920x1200 4AA/16AF | 26 | 25 |
编辑总结：
从几款游戏的测试帧数来看，对于24寸显示器的用户，4850无疑是更好的选择，9600GT/3870级别的显卡很难满足他们的需求。目前公版HD 4850的价位处于9800GT和9800GTX+之间，非公版99元的价格与9800GT 512M价格持平，从游戏性能和功耗两个方便考量的话，4850无疑更值得玩家选择。
铭瑄狂镭4850高清版显卡是目前999元非公版大军中的一员，512M显存总量，625/2000MHz频率的规格丝毫不差于公版，而且在玩家关心的散热和高清输出方面均好于公版，提升了在同类产品中的竞争力，适合对静音和高清输出都有要求的玩家选择。
