关于主板，最近我们听的最多的恐怕就是P45和G45了，Intel的力推，加上各个通路厂商的各种各样的新品上市，G45和P45主板开始慢慢形成了一条从高到低的产品线，虽然目前来说，其整体价格还是有些偏高的，但是这并不妨碍我们发现其潜力。G45主板集成显卡的高清硬解能力，更是让看高清电影不再是独立显卡才能做到的事情，整合平台能做的事情越来越多了。一线大厂华硕也不失时机的推出了其G45芯片的主板——华硕 P5Q-EM，今天，就让我们一起来欣赏一下。

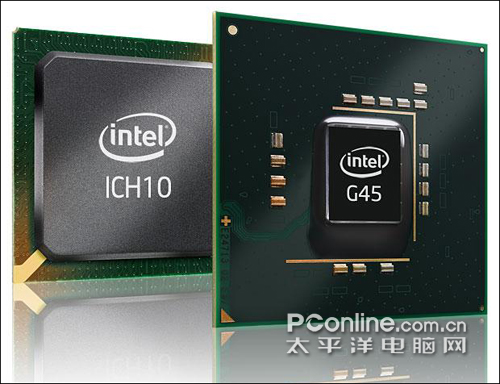

G45芯片组
华硕 P5Q-EM图 库评 测论 坛报 价
华硕一直在人们心目中的印象就是品质出色，虽然价格一样的也比较高，但是选择华硕的人看中的就是其品质，价格贵点，也顾不上那么多了。华硕 P5Q-EM主板采用了全固态电容设计，追求的是整块主板的稳定性，深色的PCB板，也符合华硕的一贯作风。
Intel 4/3系列芯片组规格对比：
Intel 4/3系列芯片组规格对比 | |||||
芯片组名称 | G45 | G43 | P45 | P43 | P35 |
接口类型 | LGA775 | LGA775 | LGA775 | LGA775 | LGA775 |
处理器 | Core 2 Extreme Core 2 Quad Core 2 Duo Celeron D Pentium 4 Pentium D 9XX Pentium D 8XX | Core 2 Extreme Core 2 Quad Core 2 Duo Celeron D Pentium 4 Pentium D 9XX Pentium D 8XX | Core 2 Extreme Core 2 Quad Core 2 Duo Celeron D Pentium 4 Pentium D 9XX Pentium D 8XX | Core 2 Extreme Core 2 Quad Core 2 Duo Celeron D Pentium 4 Pentium D 9XX Pentium D 8XX | Core 2 Extreme Core 2 Quad Core 2 Duo Celeron D Pentium 4 Pentium D 9XX Pentium D 8XX |
FSB | 1333/ | 1333/ 1066/ 800/ 533 | 1333/ 1066/ 800/ 533 | 1333/ 1066/ 800/ 533 | 1333/ |
内存类型 | DDR2 667/800， DDR3 800/1066/1333 | DDR2 667/800， DDR3 800/1066 | DDR2 667/800， DDR3 800/1066/1333 | DDR2 667/800， DDR3 800/1066 | DDR2 667/800，DDR3 800/1066 |
交火类型 | No | No | 8+8 | No | 16+4 |
整合显卡 | Yes | Yes | No | No | No |
PCI-E 2.0 | Yes | Yes | Yes | Yes | No |
南桥 | ICH10(R) | ICH10(R) | ICH10(R) | ICH10(R) | ICH9(R) |
PCI-E Lane | PCI-E 16X GEN 2.0 ×1 | PCI-E 16X GEN 2.0 ×1 | PCI-E 16X GEN 2.0 ×2 | PCI-E 16X GEN 2.0 ×1 | No |
RAID | 0,1,5,10(ICH10R) | 0,1,5,10(ICH10R) | 0,1,5,10(ICH10R) | 0,1,5,10(ICH10R) | 0,1,5,10(ICH9R) |
SATA | 6 | 6 | 6 | 6 | 4/6(ICH9R) |
USB接口 | 12 | 12 | 12 | 12 | 12 |
Native Gigabit Ethernet | 1 | 1 | 1 | 1 | 1 |
音频 | HD Audio | HD Audio | HD Audio | HD Audio | HD Audio |
G45和G43同P45、P43于同一时间发布，G45和G43整合了DX10显示核心。实际上P45和P43的关系与G45和G43的定位非常相似，那就是P45和G45的规格均比P43、G43均高有所增高，例如前两者均支持DDR3 1333内存规格，而后两者则仅支持到DDR3 1066Mhz。从“4”系列芯片组的规格可以看到，PCI-E 2.0规格、六个SATA 3.0Gb/s接口已经成为了标准规范，满足用户多硬盘的需求。目前Intel平台只有G45支持全高清硬解功能，它整合的X4500 HD显示核心支持Clear Video技术，从而使整机平台在播放各类高清电影时保持CPU在极低的占用率。在今年的第四季度，Intel将会再发布一款整合芯片组，型号为G41。G41在规格上跟G43很相像，并且去掉了硬件视频解码技术。不过，G41将不会对HDMI提供支持，它只配置了DVI和Display Port。同时，G41的搭配南桥则为经典的ICH7。如此低昂的成本相信会受到不少网吧业主以及家庭用户的喜爱。
ICH8/9/10南桥功能对比：
ICH 8/9/10南桥功能对比 | ||||||
南桥名称 | ICH8 | ICH8R | ICH9 | ICH9R | ICH10 | ICH10R |
PCI | 4 | 4 | 4 | 4 | 4 | 4 |
SATA | 4 | 6 | 4 | 6 | 6 | 6 |
Storage Technology | No | Matrix Storage Technology | No | Matrix Storage Technology | No | Matrix |
Nand Technology | No | No | No | Turbo Memory | No | Turbo Memory |
USB | 10 | 10 | 12 | 12 | 12 | 12 |
RAID | No | 0,1,5,10 | No | 0,1,5,10 | No | 0,1,5,10 |
Manageability | ASF 1.0 | ASF 1.0 | ASF 2.0 | ASF 2.0 | ASF 2.0 | ASF 2.0 |
Native Gigabit Ethernet | 1 | 1 | 1 | 1 | 1 | 1 |
音频 | HD Audio | HD Audio | HD Audio | HD Audio | HD Audio | HD Audio |
相比于过去两代ICH南桥，ICH10的最大改进就是原生支持的SATA接口增加到了6个，使得它在数目上和AMD平台的SB700、nVIDIA的MCP78系列看齐。但继续让人遗憾的是只有价格高昂的“R”系列南桥才支持SATA RAID功能，价格门槛并没调低。

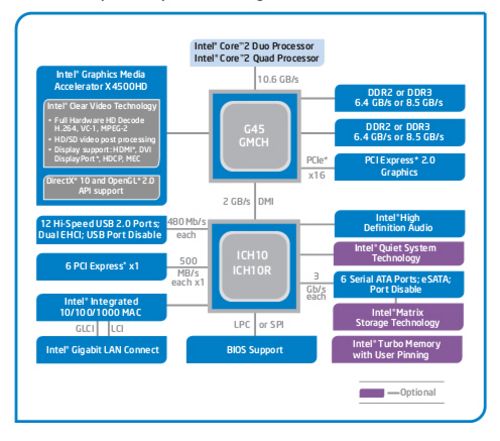

Intel G45芯片组结构图：
我们再来看看G45芯片组规格图：除了支持1333Mhz FSB和DDR3 1333Mhz内存外，最吸引我们的还是“Full Hardware HD Decode H.264/VC-1/MPEG-2”，也就是全硬解以H.264/VC-1/MPEG-2编码的高清电影。此外，G45芯片组还是intel首款能够同时支持HDMI、DisplayPort输出，并支持HDPC保护协议的整合芯片组。最后值得注意的是G45支持DVI、HDMI、DisplayPort输出，但并不支持传统的VGA输出，仍使用老接口显示器的用户必须通过转接头实现二者兼容。

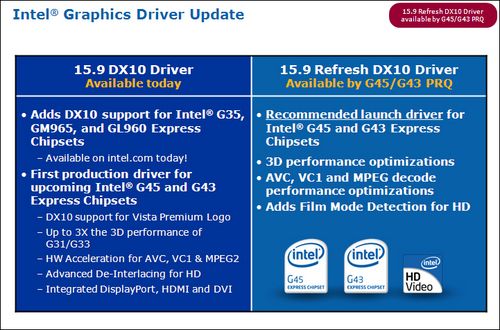

15.9版本驱动是G35、G45和G43芯片组支持DX10的关键所在

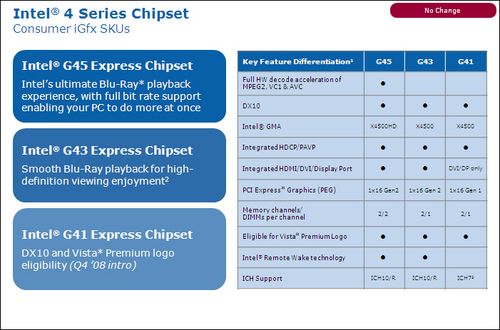

最后我们再来比较G45、G43和G41三款芯片组：虽然他们均整合DX10显示核心，但G45是唯一一款支持全硬解解码的芯片组，显示核心名称也改为X4500 HD，而G43、G41虽然也整合X4500核心，但却少了“HD”。此外，三款芯片组均支持HDPC/PAVP，并通过Visita Premium LOGO认证。差别方面，G45和G43均支持HDMI、DVI和Display Port输出、而入门级的G41则仅支持DVI和Display Port输出，缺乏对HDMI的支持。同时值得关注的是G45和G43均支持PCI-E 2.0规格，而G41则仅支持PCI-E 1.1规格。内存插槽方面，三者均支持双通道内存技术，但G43和G41则仅能为每通道提供一条内存插槽，也就是说G43和G41主板仅提供两条内存插槽，而G45则可以提供四条内存插槽。最后需要说明的是G45芯片组支持蓝光高清回放，在规格上和AMD平台的780G、Geforce 8200相当。
华硕P5Q-EM主板欣赏
华硕 P5Q-EM图 库评 测论 坛报 价

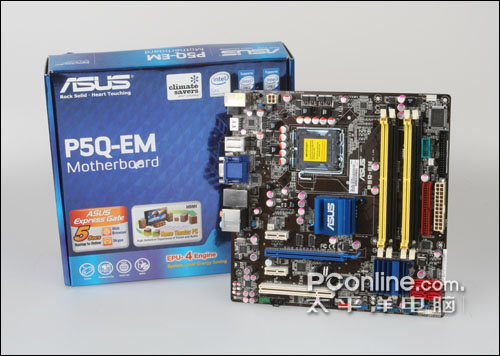

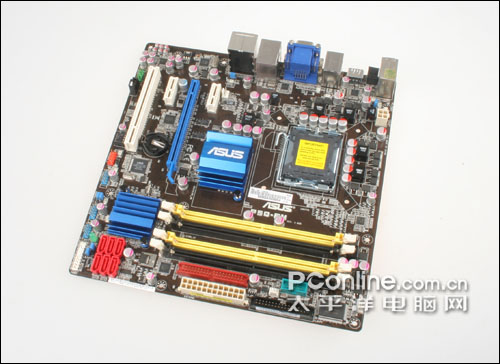

华硕 P5Q-EM采用的是Intel G45+ICH10R芯片组，800MHz,1000MHz,1066MHz前端总线，集成了INTEL X4500HD 显示芯片，支持高清硬解。该值班没有使用大板设计，所以看上去很紧凑，扩展插槽部分也精简了不少，也没有使用一体式热管散热，北桥散热也略显单薄，所以散热方面可能有一定的不足。不过总体来看，接口方面是能够满足大多数用户的需求的，固态电容的大量使用，也保证了主板的稳定性。

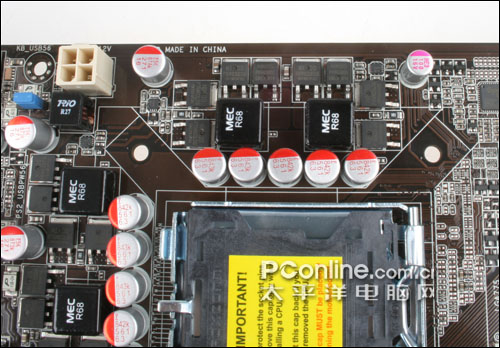

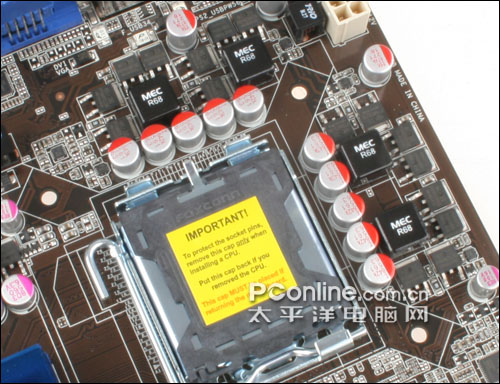

华硕 P5Q-EM主板采用了4相供电，全封闭式电感和10颗富士通固态电容，带来的是稳定的电流供应，每相配备了两上两下共四个贴片式Mosfets。主板支持LGA 775封装的Pentium4,Pentium D,Conroe系列处理器，支持45nm处理器。
很清楚的可以看到每相配备的两上两下共四个贴片式Mosfets。

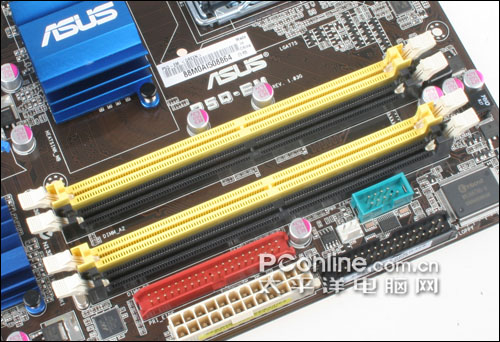

华硕 P5Q-EM在内存方面提供了4条DDR2内存插槽，最大支持16GB的1066/800/667MHz内存。

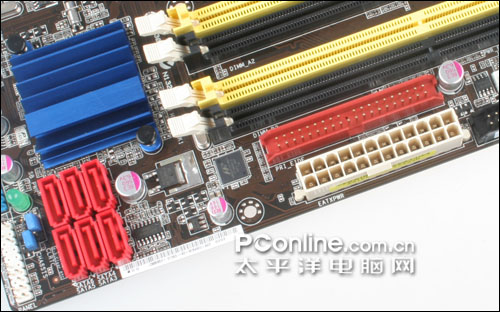

华硕 P5Q-EM主板提供了一个IDE接口和6个SATA接口，由于南桥芯片使用的是ICH10R芯片，所以支持多种RAID模式。

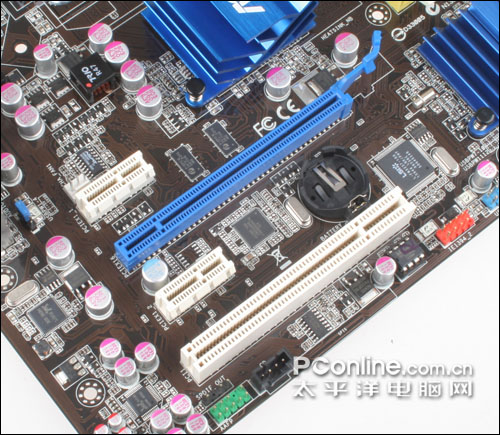

主板的扩展接口部分，由于主板较小，所以扩展接口自然不会很多，主板上有1条PCI-E 2.0 16X插槽和2条PCI-E 2.0 1X插槽及一条PCI插槽，这样其实也足够用了。
主板上的Realtek ALC 1200 8声道音效芯片和Realtek 8111C千兆网卡芯片。

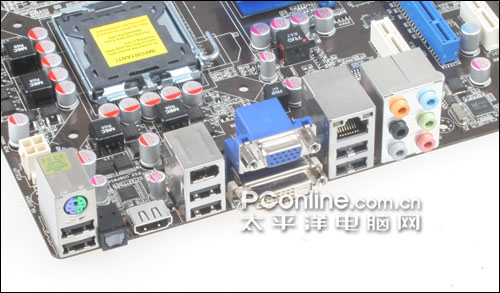

主板的I/O接口部分，包括了光纤接口、1394a接口、VGA、DVI、HDMI接口等，能满足用户的大多数需求。
主板上没有提供E-SATA接口，但是在附件中有一根转接线，可以连接SATA接口并转换为E-SATA接口，方便用户的使用，其他的附件也较为齐全。
PConline产品库——规格参数 | |
型号： | P5Q-EM |
CPU插槽类型： | LGA 775 |
北桥芯片： | Intel G45 |
南桥芯片： | Intel ICH10R |
前端总线频率： | 支持800MHz,1000MHz,1066MHz前端总线 |
内存插槽数量： | 4 DDR2 DIMM |
支持显卡标准： | PCI Express 16X,PCIE 2.0 |
硬盘接口： | ATA 100,ATA 133,S-ATA150,S-ATA II |
PCI Express插槽： | 1×PCI Express X16,2×PCI Express X1 |
PCI插槽： | 1×PCI |
主板架构： | UATX |
板载声卡： | 集成Realtek ALC 1200 8声道音效芯片 |
扩展接口： | 键盘PS/2,鼠标PS/2,VGA,HDMI,USB2.0,RJ45网卡接口 |
>>更多详细资料请点击进入产品库 | |
总结：华硕 P5Q-EM主板因为并非大板设计，所以在空间上有先天的不足，接口方面有些少，庆幸的是，主板集成了显卡芯片，对扩展接口的需求也就相对显得少了许多，并且也使用了SATA到E-SATA的转接线来为用户提供了一条E-SATA接口，使得该主板在接口方面并不落后其他主板多少，视频输出方面，更是把三种视频接口一网打尽，任何人都能找到适合自己使用的接口。散热方面的问题，就有待用户提高机箱内的空气流通来解决了。总的来看，华硕 P5Q-EM是一款很不错的G45主板。
