好电源不一定就是重!长城静音大师400SD评测

作者：jamesbank

一、前言

一直以来，笔者都和众多的IT爱好者一样都认为一个好电源，最基本的就是要够重，但是自从长城 BTX-400SD送测到太平洋评测室后，笔者对“好电源”这一观念便开始改观了，因为这个电源便是一个成反比的例子。

长城 BTX-400SD图　库评　测论　坛报　价

二、外观赏析

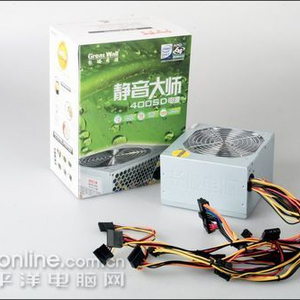

这款长城静音大师400SD电源采用了十分和谐自然的绿色外包装，与以往的长城电源包装概念完全相同，一眼便可以很容易地看出这电源是长城的杰作，包装上外包装上开门见山地标注了该款电源超静音设计、采用主动PFC电路、支持宽网输入这三大特色。电源整体外表采用优质SECC钢材，标准ATX电源身材设计，设计简洁没有任何花俏的感觉，电源秉承了长城一贯稳重的作风。而这款电源给笔者的第一感觉就是——轻，与以往笔者所见的电源相比，重量的确差距比较大，也许主要是因为使用了主动式PFC的设计的缘故，因此相比市场上相同规格的额定300W电源来说重量的确减轻了不少。虽然电源内部的部分设计采用了“减负”的设计概念，但是整体来说整个电源做工感觉十分扎实。该电源遵循INTEL ATX2.31版电源规范制造，适合现阶段主流平台，并向下兼容。

电源采用了主流的大风车式设计，一个采用低转速设计的透明12CM风扇不但拥有一流的散热效果，而且看起来感觉也更YY，并且运行声音也控制在28dB以内，简直是一举三得。

出风口采用了兼顾电磁屏蔽的蜂网式设计，出风更流畅的同时也做到满足电磁屏蔽要求。

电源外壳一侧使用了冲压工艺突出了其长城电源的品牌效应。

该电源按国家标准要求，在电源外壳上贴有其铭牌标签。从标签上看，该电源明确标明采用了双12V的设计概念，并且拥有2+1重全功能保护，带有中国3C的强制认证。

接线方面，该电源提供了1个20+4PIN的主电源接口、8PIN的CPU供电接口、4个大D型电源接口、3个SATA电源接口、6pin显卡专用接口以及一个软驱电源接口,基本可以满足主流配置的供电要求，但是这里唯一可惜的是，接线设计稍短，对于使用者来说机箱内布线稍微紧凑。

打开电源内部，可以清晰地看到220V市电接入电源后的第一道门——EMI一级滤波，虽然对于不少高级电源来说，这款电源的EMI一级滤波没有采用抗干扰更强的独立PCB设计，做工不算豪华，但是足可以使用扎实来形容，对于一款这样的入门级额定300W电源来说做工还是十分有性价比的。而令人意想不到的是，不少电源都把市电接入部分省略了磁环的设计，而这款电源则设计有市电进入部分的磁环，交流电流进入电源后波动更为小。

EMI二级滤波部分的设计基本也是为实用而设计，感觉还是一样的扎实。没有采用可更换的保险管设计，虽然更换不方便，但是一般情况保险管是不容易损坏的。

由于电源采用的是主动式PFC设计，因此对于高压滤波要求也有所降低，而且因为该电源为额定300W的设计，因此高压滤波采用的是工作温度不超过85摄氏度的450V220μF的液态电容,并采用PWM控制芯片进行控制。

该电源采用的是主动式PFC+桥式稳压设计，从远到近的两部分电路便是这两部分电路，设计感觉比较紧凑，因为拥有较好的大风车散热设计和较低工作温度的主动式PFC设计，因此散热还不成问题，但是部分MOS管散热片设计感觉还是实在有点单薄。总体来说，这部分核心设计还算十分扎实，主要部分没有缩水的设计，而且从其主变压器和线圈中可以看出应该运行在额定300W上应该基本没有什么问题。

低压滤波部分采用了众多的日系优质nicon电容和线圈组成，同时接线部分为了防止短路出现还采用了热缩管把线头部分互相分离绝缘，设计完全是长城电源的一贯作风。

和其他大多数电源一样，这款电源的配件并不是太多，但是在于精，220V的电源线感觉十分扎实，是安全运行的第一保证。

三、性能评测

PConline评测室对于电源产品所采用的测试仪器是泰瑞达科技(香港)有限公司生产的TR-368多功能6和1电子负载仪和GOS-620双轨迹示波器。电子负载可以模拟真实环境中的负载（用电器）来检测电源的好坏。其功能相当多，包括可以调节负载大小，以及短路，过流，动态等等。电子负载的原理是控制内功率MOSFET或晶体管的导通量(量占空比大小),靠功率管的耗散功率消耗电能的设备,它能够准确检测出负载电压,精确调整负载电流,同时可以实现模拟负载短路,模拟负载是感性阻性和容性,容性负载电流上升时间。

在评测过程中，笔者根据电源铭牌上的相关参数设置电源每一路的负载电流和电压，同时根据实际的需要进行几种负载模拟情况，完成设置并打开开关后电子负载仪就会向所需测试的电源输电，电子负载仪再监测电源每一路的实际输出电压显示于电子负载仪的信息面板中。通过监测实际的电压输出我们能够判断电源的输出稳定情况。在完成了设定的负载测试后，会对电源进行过功率测试，以鉴定电源在过功率情况下的表现。

在本次测试中，笔者选择了六种不同的负载情况对电源进行了测试，分别是20%轻负载，50%负载、60%基本负载、80%、100%满负载和OPP过功率负载。在不同的负载下，笔者设置的输入电压始终一致，只是调整电流的输入设置。本次测试的电源采用了双路+12V输出，受设备所限，只能测试出其中一路+12V电压表现。因此笔者按照下表的电流参数进行了不同负载下的设置。以下为笔者按照下表的电流参数进行了不同负载下的设置。

长城静音大师400SD测试设置

长城静音大师400SD测试数据

从各项数据中可以明显看出，该电源不能仅仅采用低于INTEL的10%标准来形容，因为大多数数据都在最大偏离中还没有超过3%，仅仅是+5V部分拥有5.2%的波动，对于这样优秀的结果来说，最终结果要归公于主动式的PFC设计，因为主动式PFC的设计不但拥有工作噪音小、发热小和转换率高等优点，同时对于电源输出也可以使之更加稳定。但是对于额定300W的电源就采用主动式PFC的设计实在不多见，因为主动式PFC最大问题是成本大，但是对于在电源界久经沙场的长城电源来说，采用这样的设计无疑是为使用者最大限度的着想。

四、总结

虽然长城静音大师400SD给人感觉做工轻巧，虽然长城静音大师400SD仅为入门级的额定300W设计，但是其在入门级不多见主动式PFC的设计在笔者心中留下了不错的印象，因为这款电源打破了以往“买电源首先就要看重量”的规则，同时拥有令人惊讶的输出数据也是长城电源多年在消费者心目中的信用保证，难怪不少菜鸟消费者在电脑配置中的要求——主板要华硕、内存要金士顿、电源要长城的习惯。对于配置要求不高的使用者来说，这款长城静音大师400SD电源绝对是个不错的选择，就凭着其轻巧而且扎实的做工，就凭着其安静的工作状态，就凭着其优秀的输出便是选择中的最重要部分。
