电源是PC机的重要组成部分之一，其质量的优劣对电脑系统本身有很大的影响。熟悉电脑的用户都知道，电源质量的优劣直接关系到系统的稳定和硬件的使用寿命。质量差的电源不但会造成电脑莫名其妙的出问题，供电不稳定，还会供电不稳定会损坏同屋电网内的其他电器，甚至发出强烈的电磁辐射，直接威胁用户的健康。因此一款好的电源无论对于电脑使用者本身的健康还是对于电脑内部硬件的稳定运行都有很大的影响。那么到底怎么样的电源才能被称为是一款合格的好电源呢?
本次天极华南评测室抢先收到长城送测的一款还未上市的静音大师400SD电源，笔者就借这款电源来跟大家介绍下，一款好的电源是如何“炼”成的。
说起长城电源，相信大家都不陌生，长城是国内少有的几家拥有自主研发和生产能力的老牌电源劲旅之一。其一直致力于为客户提供最安全最具有保障的电源服务，从早几年的P4电源到现在的双动力电源，长城电源以其扎实的做工，稳定的性能赢得了众多消费者的青睐。
此次推出的这款BTX—400SD电源被长城命名“静音大师”，其符合ATX2.31版电源规范，采用主动PFC+双管正激式电路设计，额定功率为300W。支持目前主流的Intel、AMD、NVIDIA系列芯片的配置，支持最新Windows Vista操作系统。
长城BTX—400SD

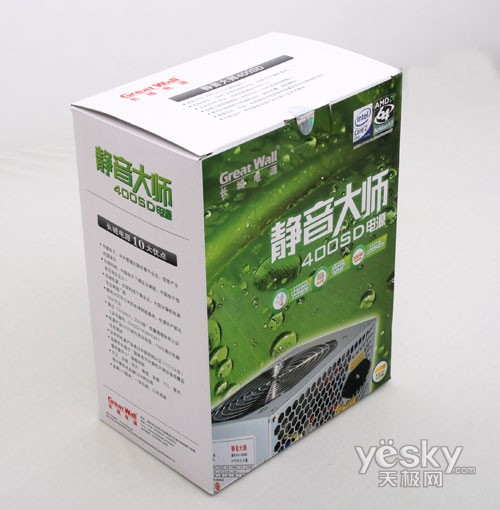

这款静音大师BTX—400SD电源依然秉承了长城一贯稳重的作风，简洁的翠绿色包装更加承托出这款电源的特性——静音、环保。

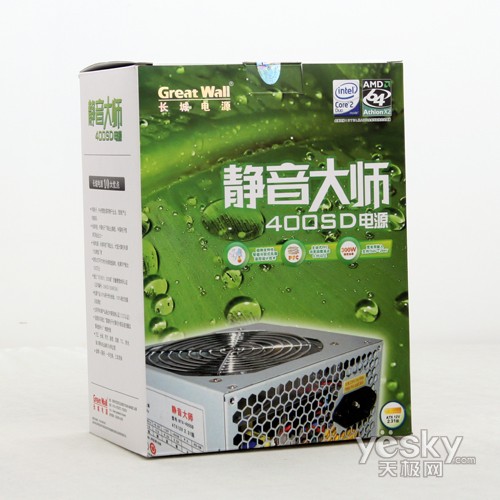

外包装上简明扼要的标注了该款产品的三大特色：超静音设计、采用主动PFC电路、支持宽网输入。
长城BTX—400SD
长城BTX—400SD采用优质SECC钢材制造，整体外观给人感觉十分扎实和稳固。除了在一侧印有“长城电源”的标示外，并无过多的花哨修饰。
长城BTX—400SD

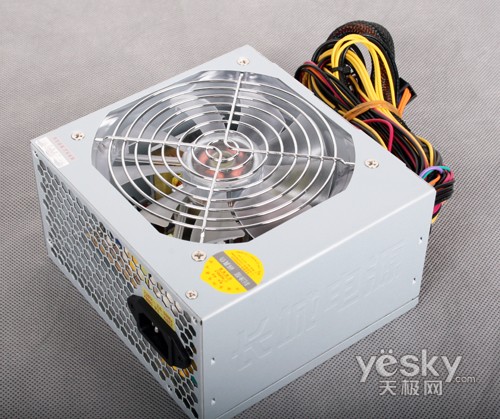

目前采用12CM大风扇散热已经成为电源散热的主流，长城当然也不例外，采用了低转速的12cm大风扇对电源进行散热，并配备了智能分段式温控技术，可以根据电源负载对风扇转速进行调整，把电源工作发出的噪音控制在28dB以内，非常安静。并且12cm大风扇除了保证电源的低温外还能帮助CPU以及附近主板散热，一举两得。

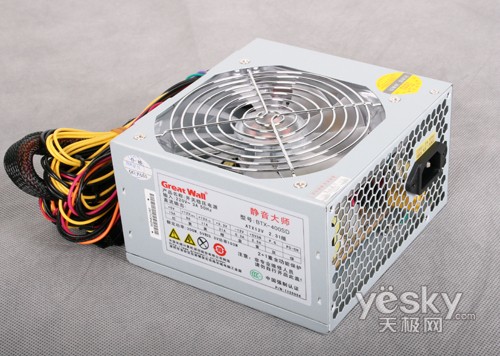

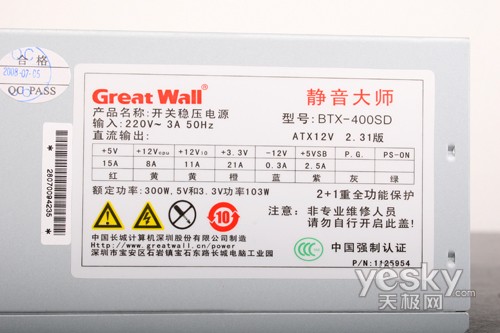

通过电源的铭牌可以了解到这是一款额定功率为300W并符合intel最新ATX2.31版规范的电源产品。其5V和3.3V功率达到103W，完全足够应付一般的设备。
长城BTX—400SD
虽然还没有对这款电源进行拆解，但透过其散热孔，还是能对这款电源的内部做工有个大致的了解。从这个角度不但能看到市电接口的一级EMI电路，其二级EMI电路更是用料充足，赞一个先。
长城BTX—400SD
细节更显功夫，长城电源在板材的焊接上十分精细，边角也处理的很好。
长城BTX—400SD

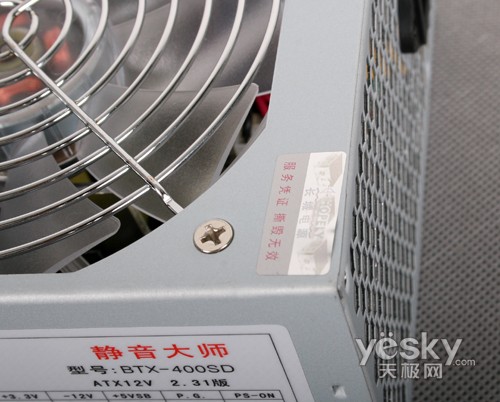

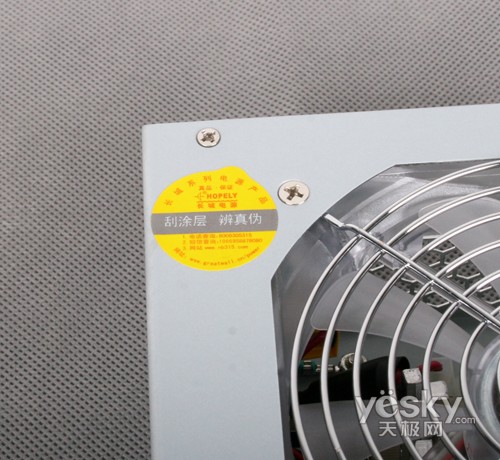

分别在电源的两端贴有电话查询防伪标示以及激光防伪服务凭证。
长城BTX—400SD

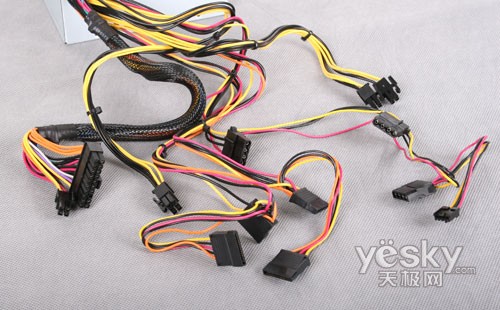

长城BTX—400SD电源提供了1个20+4电源接口，4个大4D电源接口，3个SATA电源接口，以及6pin、8pin显卡专用接口各一个，当然还有一个支持软驱的电源接口。说到这里大家一定很奇怪，我们都已经进入VISTA时代，难道还需要软驱的电源接口么?其实软驱电源接口在国外或者是工程电脑上还是使用比较频繁，因此保留这个软驱电源接口还是非常有必要的。
要鉴别一款电源质量的好坏单看其外表是不足以判断的，只有将其拆解，仔细查看其内部的电路做工，以及元器件的用料，才能得出比较公正的判断。下面我们就来看看这款长城BTX—400SD的内部做工如何。
长城BTX—400SD

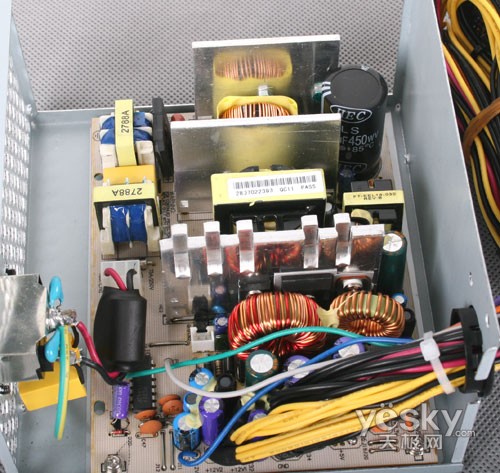

一拆开电源外壳，熟悉的浅色PCB板映入眼帘。按理说由于采用主动PFC设计，整个PCB板应该相对较宽松，但这款电源仍然给人一种十分充实饱满的感觉，看来长城在这款产品上下足了“料”。
长城BTX—400SD
仍然保持了长城一贯的作风，采用捷冷液压油封静音风扇。说起捷冷可能大家不是很熟悉，其实捷冷就是著名国内散热器厂商劲冷(ever cool)的工厂。
长城BTX—400SD

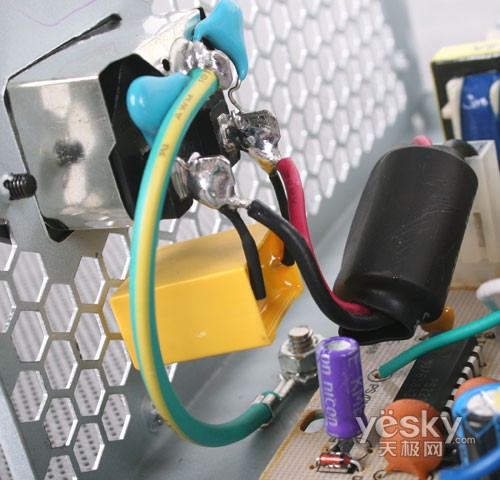

一款优质的电源首先就要从其EMI滤波电路开始。由图可以看到长城BTX—400SD一级EMI电路做工不错，X电容Y电容都在市电的接入口上，并连接到主PCB板上的扼流电感以及更为强大的二级滤波电路。此外我们还看到电源线上采用了磁环设计，能够减少电磁波的产生和干扰。虽然只是一个小小的“磁环”，但在同类型的电源产品中还是不多见的，足见长城的良苦用心。
长城BTX—400SD

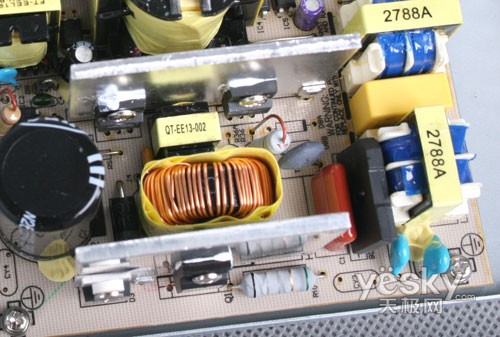

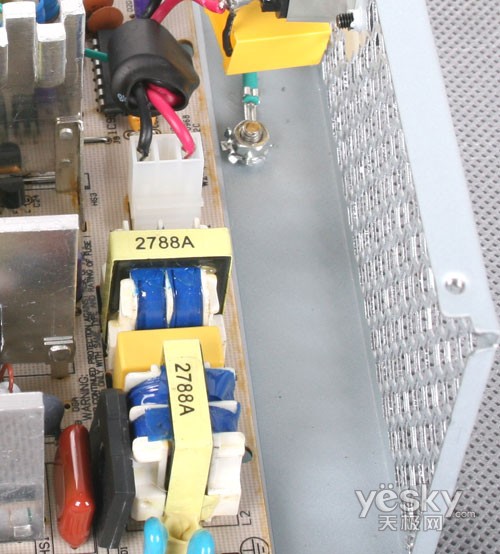

更为强大的二级滤波电路，用料充实。完整的两级滤波能滤除电源线上的高频杂波和同相干扰信号，同时也将电源内部的干扰信号屏蔽起来，构成了电源抗电磁干扰的第一道防线。
长城BTX—400SD
一般300W以下的电源多为单管正激的产品，而长城BTX—400SD采用的是双管正激，采用了两个Mosfet开关管串联。
电流经过由4个整流二级管组成的黑色整流桥进入主动PFC电路。由于电源采用了主动PFC电路，因此其使用专用的开关集成电路来调整电流的波形，对电流电压间的相位差进行补偿。主动PFC对电源输入电压的适应范围比较大，普遍可以适应110-240V的交流电输入，部分产品甚至可以接受90-270V的市电。同时其还具有稳定性高、工频震动小，转换效率高等优点。并且由于自身发热低，只需使用低速静音风扇进行散热，当然其也没有被动PFC硕大的个头，比较轻便，便于运输和安装。虽然拥有诸多的产品优点，但其成本也是不菲的，作为一款额定功率为300W的电源，长城竟然将其做成主动PFC电路+双管正激，用料不俗。
长城BTX—400SD

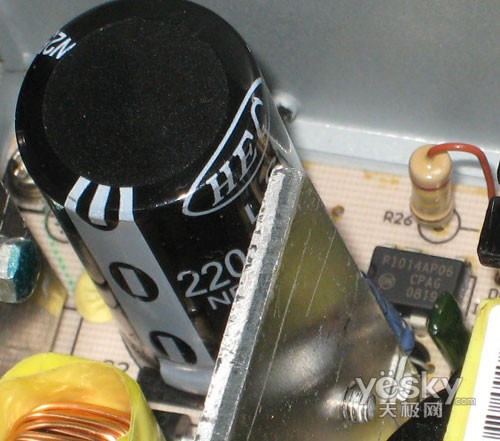

PWM控制芯片，由于采用主动PFC设计，后续电路只需一个容量较小的高压电解电容就可以，这里使用的台湾HEC的220μF耐压450V的电容，完全可以应付300W电源的需要。
长城BTX—400SD

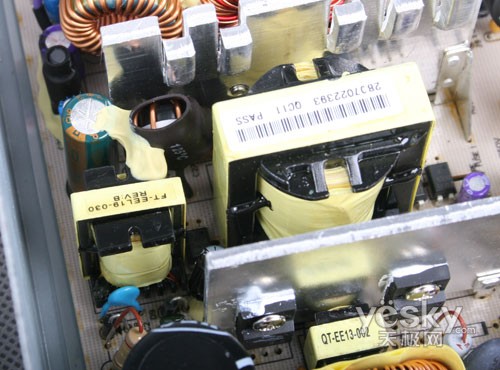

主动PFC电路输出的高压直流电来到了电源的核心—开关电路，由开关管和开关高频变压器组成。开关管就是固定在散热片上的黑色晶体管，和变压器一起将直流电转化为低压脉动直流电。旁边较小的是待机变压器。这里有必要纠正一下，很多朋友以为采用主动PFC电路设计以后，开关电路只有2个较大的变压器，而没有驱动变压器，这种认知其实是错误的。其实采用主动PFC电路设计以后，驱动电流根据电源的设计，可以由电源的PWM控制输出，也可以通过驱动变压器输出，只是此时的驱动变压器只需要很小的块头就可以满足，致使有些朋友没有注意到。如上图，长城BTX—400SD的驱动变压器就被安排在靠近散热片的一侧。
长城BTX—400SD

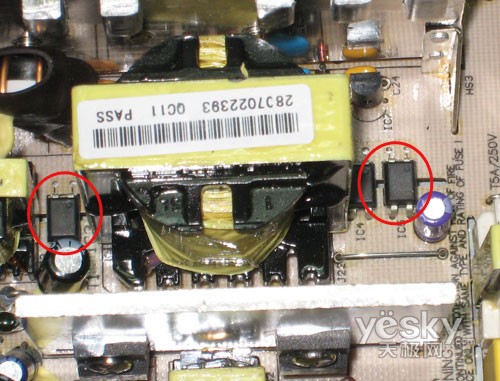

主动变压器一侧的2个光耦，与待机变压器之间还有一个。光耦是用来传递控制信号，并同时隔离高低压控制电路，避免于故障时发生异常电流。
长城BTX—400SD

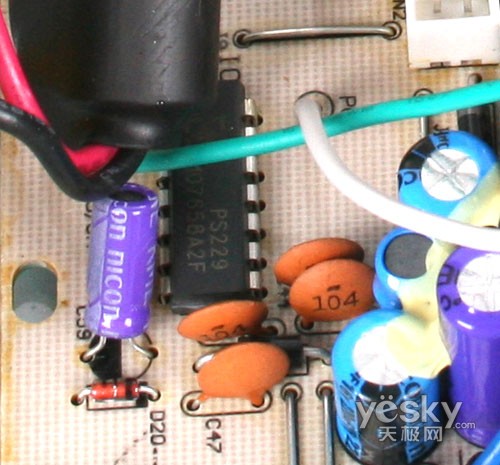

PS229电源管理IC构成的输出保护电路，监控各路输出，依主机板PS-ON信号来判断是否启动电源供应器于异常发生时及时关闭电源供应器输出，避免损伤计算机零组件。
长城BTX—400SD

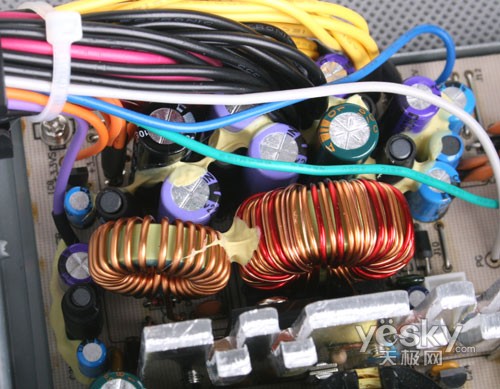

在经过前面的降压之后的低压脉动直流电仍然需要整流和滤波后才能输出纯净的电流供主机使用，这一步骤就要靠电源的低通滤波电路完成，低通滤波电路由许多二极管、电容和几颗硕大的电感组成，用料的好坏直接影响到输出到主机的电源的纯净度，也是杂牌电源最喜欢省料的地方，作为国内电源的领军品牌，长城BTX—400SD的低通滤波器做得不错，用料饱满，保证了输出电流的纯净。
总结：
长城BTX—400SD
看到这里，相信朋友们对这款长城BTX—400SD已经有了一个清楚的认知。一款好的电源从设计到做工到最后元器件的选择都有严格的要求，而长城的这款BTX—400SD仅仅是一款额定300W电源却使用了高端电源常用的主动PFC+双管正激动设计，大量使用日系优质nicon电容，并且该电源还符合intel最新ATX2.31版电源规范，更加节能环保。其采用主动PFC设计，功率因数高达95%以上，金牌1+3售后服务更是让人们买的放心。可以说长城BTX—400SD电源是中低端电源中不可多得优质产品，其超静音设计更加适合一般家庭用户选购。我们期待长城BTX—400SD静音大师在未来市场上的表现!
