平衡性能和功耗!技嘉P43主板深度分析

作者：小熊在线-Metal

更绿色、更节能——技嘉D.E.S加强版问世

2008年6月12日，技嘉科技在北京召开了“节能印证关爱，品质决定飞跃”P45全新节能主板新闻发布会，在发布全新的Intel Eaglelake 4系列主板产品的同时，还带来了新一代主板节能技术——D.E.S Advance(D.E.S加强版)，D.E.S主板节能技术曾经为用户提供了有效的PC平台省电方案，得到了用户的认可，而D.E.S加强版的到来，则使技嘉D.E.S技术的功能和易用性得到了更大的提升……

采用D.E.S加强版技术的主板产品具有“超耐久、超低温、超节能、超安全”的四大特点，技嘉在D.E.S动态节能引擎上进一步深入研发，开发出了“D.E.S加强版，是在原有动态节能技术基础上的一次质的飞跃，“D.E.S加强版”技术的完美应用，是技嘉在节能环保领域一个重大突破。

也许你仍在保证电脑正常运行的情况下，用心良苦的为了省电而绞尽脑汁想尽各种办法得到满意的省电效果，但是千万别为了省电难为自己……

D.E.S加强版特点介绍

技嘉的D.E.S动态节能技术，采用根据系统负载动态多段式切换电源，从而合理的运用供电单元，在保证为CPU提供恰当电力的同时，关闭额外供电模块，不会让闲置的供电单元有而外的热能消耗。

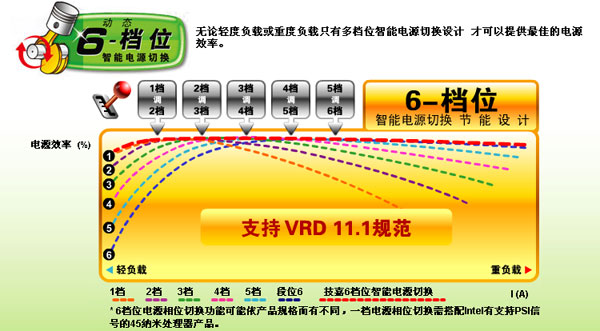

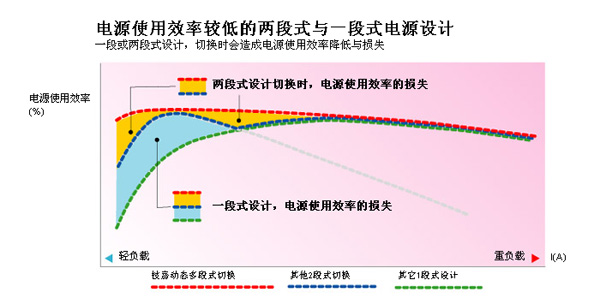

在第一代D.E.S动态节能技术中，技嘉将供电单元设计省了两端式，而D.E.S加强版则将这种分段式供电单元分解的更加“精细”，最多达到了6段式切换，使电源使用效率得到了进一步提升。

技嘉实现的6段式电源切换模式，与VRD 11.1规范是密不可分的，VRD 11.1规范是允许供电单元根据负载来降低或提升供电相位数量的，因此具备技嘉D.E.S加强版技术的主板都采用了来自Intersil公司的PWM供电控制器，符合VRD 11.1规范。

另外，D.E.S加强版动态节能技术，还增加了多项第一代D.E.S不能实现的功能：

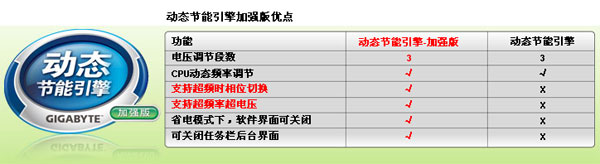

从上面的功能对比表中，我们可以看到，技嘉D.E.S加强版在D.E.S的基础上，实现了超频时相位切换和超频更改电压的功能，也就是说在省电的同时，我们也可以进行一定幅度超频，这样在提升性能的同时，也能够达到省电的效果。在第一代D.E.S动态节能技术当中，若开启D.E.S则需要通过打开相应的软件才能实现，但是在D.E.S加强版中能够在关闭软件的状态下仍然使用动态节能技术。

技嘉Eaglelake 4系列全线支持D.E.S加强版技术

在技嘉D.E.S加强版动态节能技术到来的同时，技嘉还在自家P45主板产品当中加入更多的独特功能和特色，在具备D.E.S加强版技术的基础上，技嘉为自己的新一大主板产品融合了技嘉超耐久技术，双千兆网卡，DualBIOS、杜比家庭影院、LED诊断灯、ACPI LED等功能，让主板拥有更加强大的功能和易用性。

以上功能及配置不同程度上的运用在了技嘉不同定位的P45主板上，而定位更低的P43则不能享受到上面的功能，但是技嘉本次发布的P45/P43主板有一个相同的特征，那就是它们都完整的支持D.E.S加强版动态节能技术！

采用P43芯片组的三款技嘉主板，都完整的具备D.E.S加强版动态节能技术，让入门级用户也能加入到节能省电的阵营中来……

低端节能先锋，技嘉EP43-DS3L

近日，小熊评测室收到了一款支持D.E.S加强版动态节能技术的主板，这款主板采用了Intel P43+ICH 10芯片组，采用标准ATX设计，目前的售价为899元。虽然这款主板并没有技嘉的旗舰产品那样吸引人的眼球，但是较低的售价能够让更多的用户接受，今天我们就为大家带来这款主板的详细评测，并且提供最合理的D.E.S加强版使用方案……

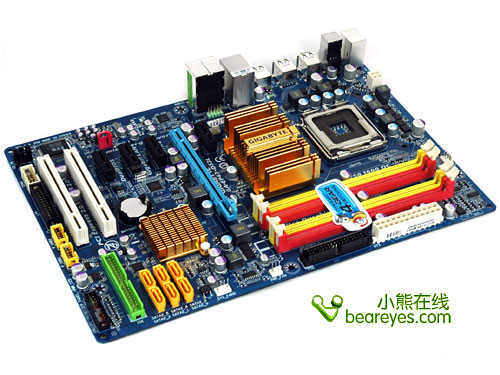

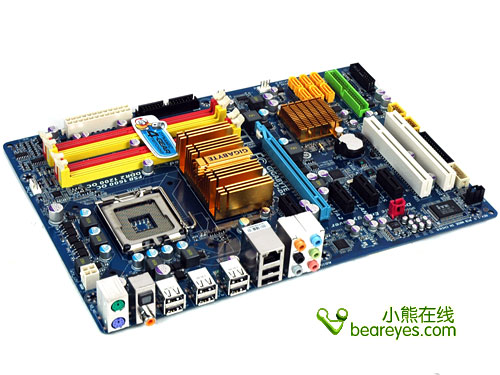

这款支持D.E.S加强版技术的GA-EP43-DS3L主板，采用了Intel Eaglelake 4系列中的低端芯片组P43，采用了技嘉的一贯的蓝色PCB设计，它不但具备技嘉最新的动态节能技术——D.E.S加强版，也是技嘉超耐久1代“团队”中的一员，主板全部采用了高品质固态电容设计，处理器供电单元采用了铁素体电感。

技嘉GA-EP43-DS3L主板原生支持800/1066/1333MHz总线频率，并且通过超频还能对1600MHz总线提供支持。

技嘉GA-EP43-DS3L细节介绍

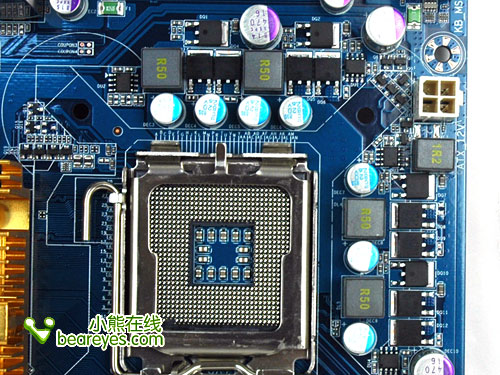

前文中，我们提到技嘉GA-EP43-DS3L主板采用了超耐久1代技术，因此这款主板的供电单元用料是非常出色的。GA-EP43-DS3L采用了4相供电设计，每相供电都搭配了3颗(一入两出)Mosfet以及R50铁素体电感。D.E.S加强版技术最高提供了6段电源切换方式，但是由于供电相位数量的限制，GA-EP43-DS3L只能实现4段电源切换。

主板的内存、芯片组供电单元同样采用全封闭的铁素体电感，设计非常严谨。

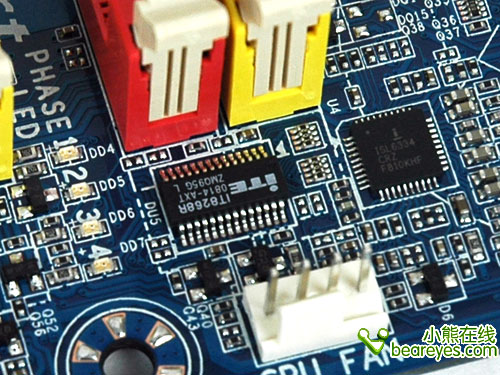

实现D.E.S加强版动态节能技术的关键——Intersil ISL6334 4相PWM供电控制器。位于内存旁的ITE IT8268R控制芯片，其主要作用是完成超频失败后的系统恢复，支持VID双向调节（升或降压），确保系统安全稳定，支持软超频逐兆调节功能。

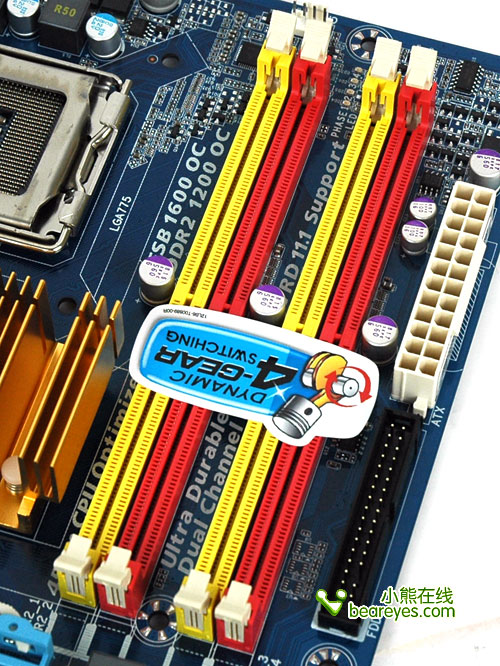

4条DDR2内存插槽，支持DDR2 800/1066/1200(超频)MHz规格，目前最大容量可扩展至8GB。

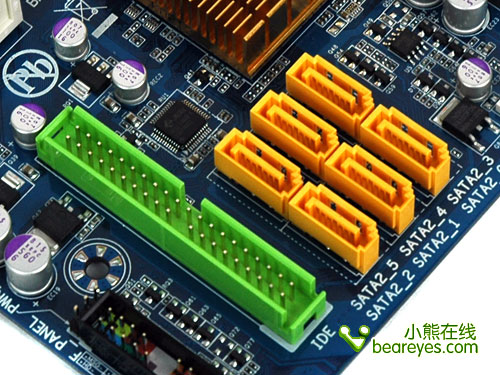

6*SATA2接口及一组IDE接口

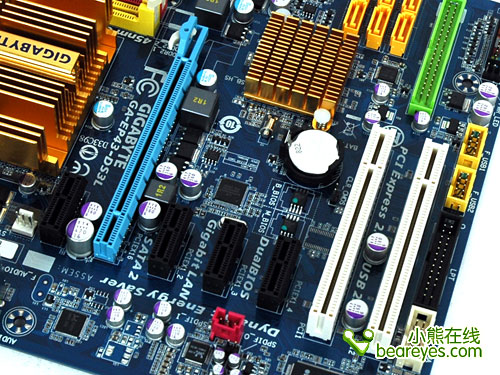

PCI-E Gen2 X16显卡插槽、4*PCI-E X1插槽、2*PCI插槽

技嘉GA-EP43-DS3L细节板载IC简介

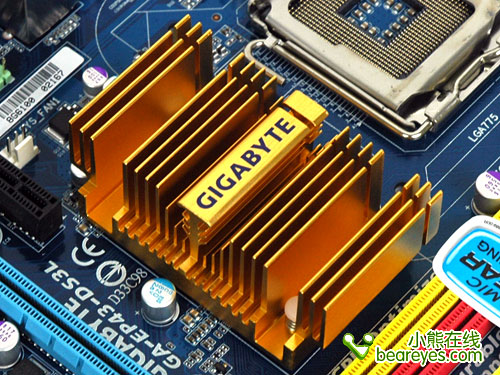

GA-EP43-DS3L采用了独立的分离式被动北桥散热器

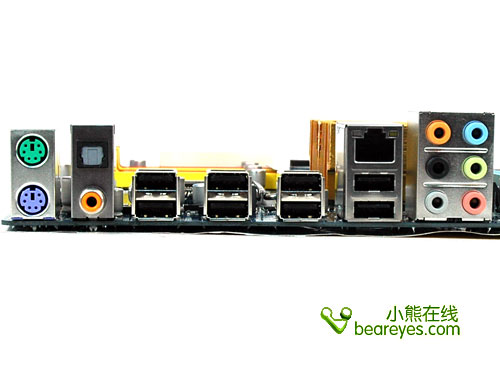

主板的I/O接口部分提供了多达8组USB 2.0接口，充分发挥了ICH10 USB2.0总线的优势。

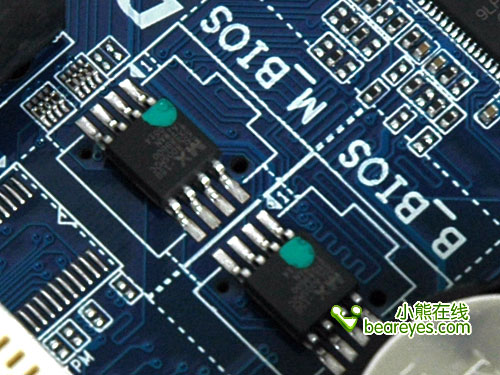

技嘉Dual BIOS设计

如果通常使用的BIOS受损了，那么技嘉的主板内建的功能，会检查BIOS是否正确激活。如果没有，主板就会自己切换到备份BIOS上。这让您有机会复写受损的BIOS，并且可以重新开机。

RTL8111C 千兆网络控制器；ALC888 HD Audio Codec芯片

JMB368磁盘控制器，PCI-E X1总线提供IDE接口；ITE IT8718F-S Super I/O控制器

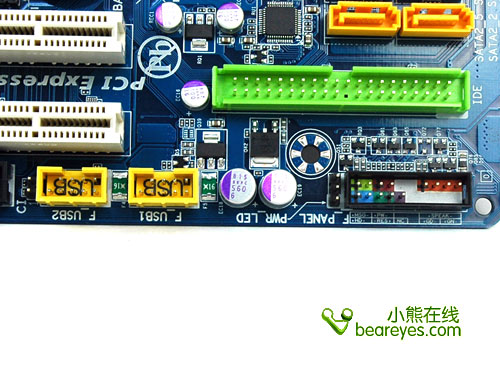

前置USB jumper以及前面板jumper，都设计了防损“围裙”

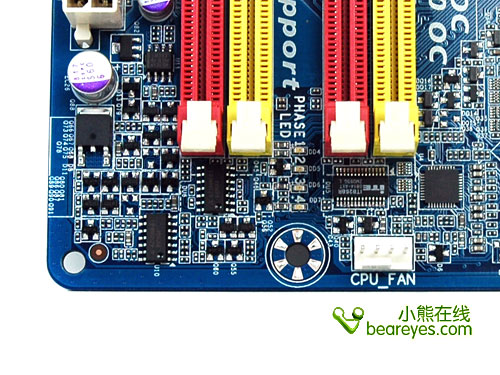

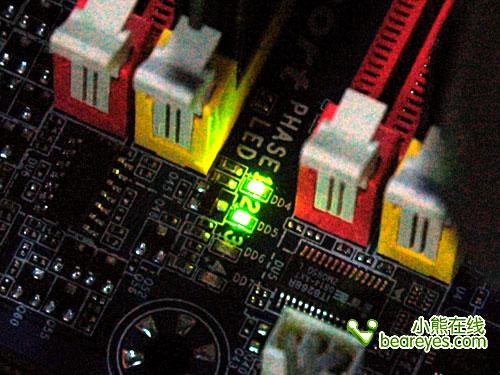

靠近PCB边缘的内存插槽顶部，分布着CPU供电的PWM芯片、内存供电控制器以及相位LED指示灯，其中大多都是实现D.E.S加强版的核心部件。

技嘉GA-EP43-DS3L细节BIOS功能简介

近几年，技嘉主板的BIOS功能愈发强大，为超频提供了有力保证，而且强大的BIOS功能并不仅限于自家的高端主板产品，在技嘉的中低端主板中我们一样可以看到丰富的BIOS选项，尤其是超耐久系列主板当中。

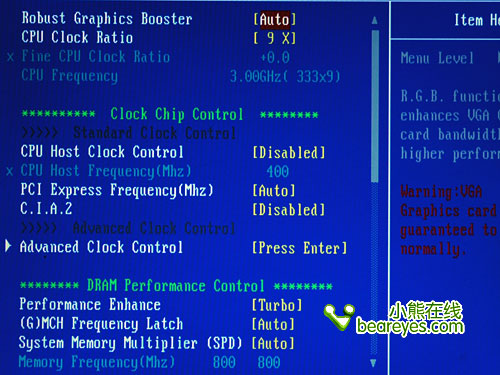

位于CMOS的中首个选项——M.I.B，菜单中提供了CPU、PCI-E、内存、FSB的频率调节；个设备的工作电压调节；内存时序调节；以及自动优化设置等调节选项。

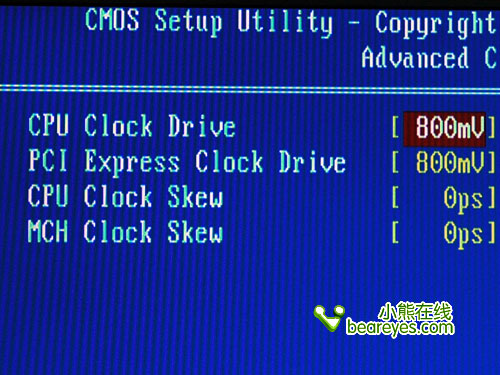

CPU、PCI-E时钟驱动电压，CPU、MCH时钟偏移调整选项

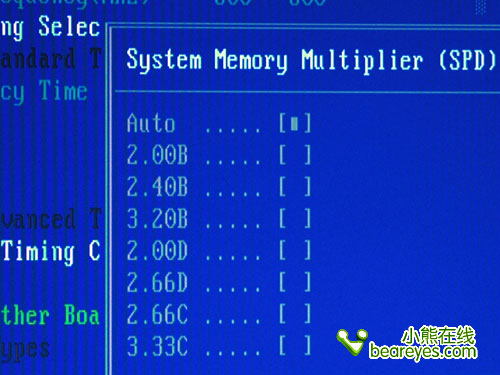

内存分频选项

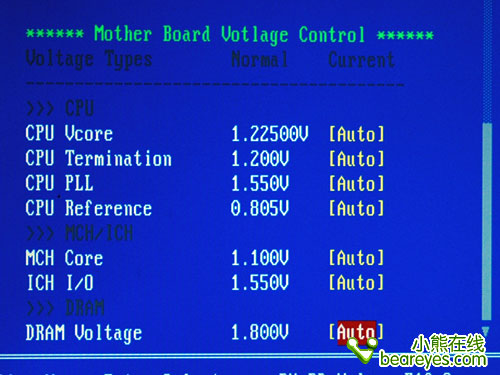

电压调节选项

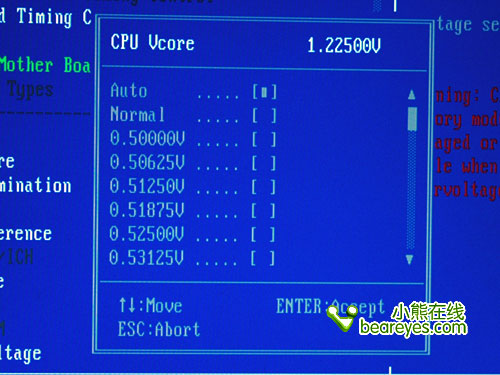

CPU电压最低可以降至0.5V，，降低设备的工作电压也是一种最直接的省电手段，因此在CPU的标准频率下，我们可以在保证系统稳定运行的基础上，尽量降低CPU的核心电压。

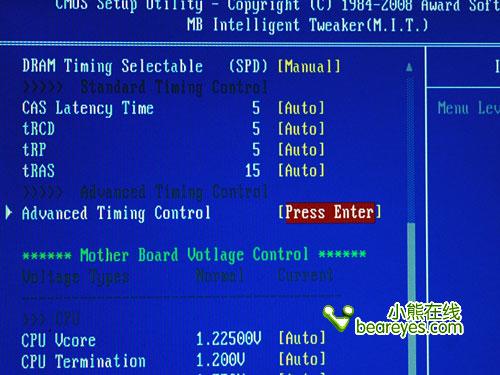

内存常见时序调节

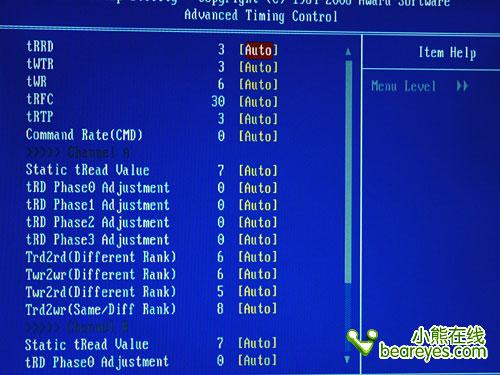

高级内存时序调节

技嘉GA-EP43-DS3L测试平台

测试平台中，我们将采用45nm制造工艺，Wolfdale核心的Core 2 Duo E8400作为平台的CPU，这款CPU的价格目前还在千元以上，拥有6MB贡献二级缓存，支持最新的SSE 4.1指令集等优势，并且具备大幅度的超频能力。

需要提醒大家注意的是，如果实现D.E.S加强版中的一档电源相位切换，需搭配Intel支持PSI信号的45nm处理器产品。

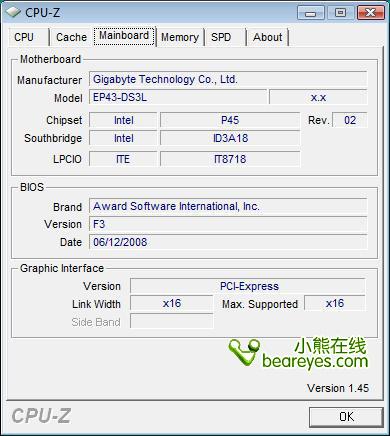

主板信息

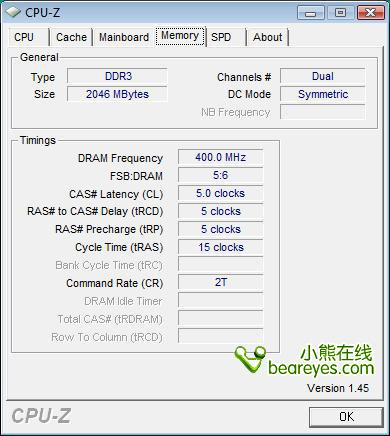

内存工作状态信息

技嘉GA-EP43-DS3L基准性能测试成绩

基准性能测试部分，我们选择了整机性能测试软件PCMark 05；CPU、内存性能测试软件SisoftWare Sandra；CPU浮点运算速度测试软件Super PI；CPU游戏性能测试软件F.E.A.R；内存性能测试软件Everst Ultimate以及两款基准3D性能测试软件3DMark 06、3DMark Vantage。

测试中，我们全部采用了BIOS中的默认设置，并且屏蔽了板载的声卡及网卡，关闭AHCI。

默认设置下，技嘉GA-EP43-DS3L表现中规中矩，PCMark 05的成绩表现出色，发挥出了平台配件应有的性能水平。(更多主板性能测试请查阅小熊在线主板频道)

只需加外频，AUTO设置400MHz达成

笔者并没有使用技嘉GA-EP43-DS3L对CPU进行风冷状态下的极限超频，原因是我们想为读者提供一个能够稳定运行的平台设置作为参考。由于过渡增加工作电压有可能会影响主板、CPU、内存的使用寿命，于是在BIOS中，除手动更改外频，其他选项全部为AUTO。

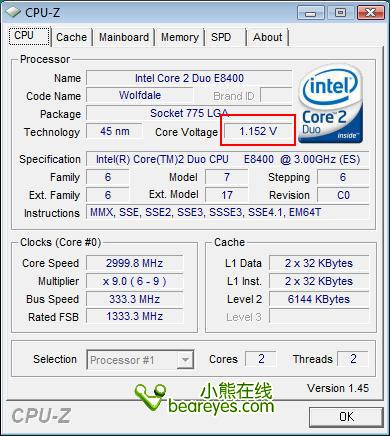

CPU默认状态信息，CPU-Z测出的核心电压为1.152v

在前面介绍中，我们提到技嘉这款带有D.E.S加强版的P43主板能够支持1600MHz总线，于是我们将外频提升至400MHz，此时的FSB刚好为1600MHz。

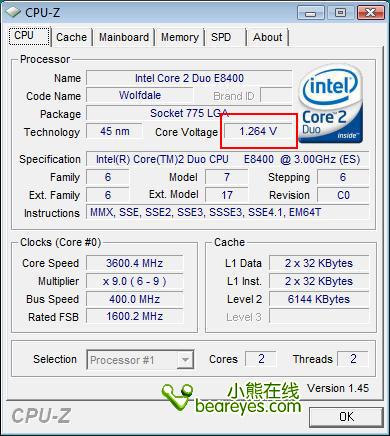

400MHz外频，主板自动增加了核心电压。

此时CPU主频为3.6GHz，并且能够稳定运行，此时在系统中我们打开了D.E.S软件。

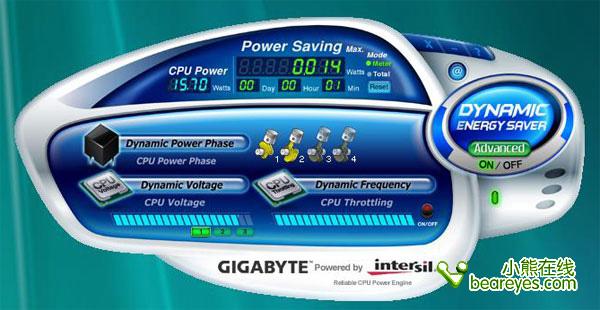

D.E.E加强版软件界面

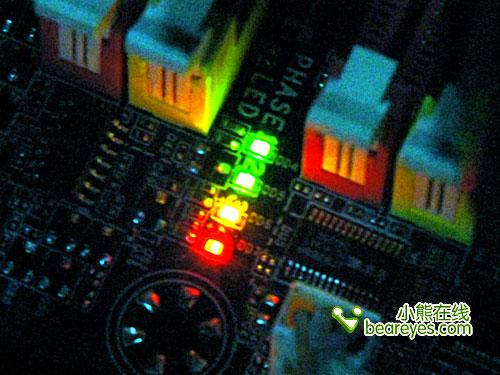

相位LED指示灯状态1：CPU低负载

相位LED指示灯状态2：CPU高负载

超频、D.E.S结合，提升性能又省电

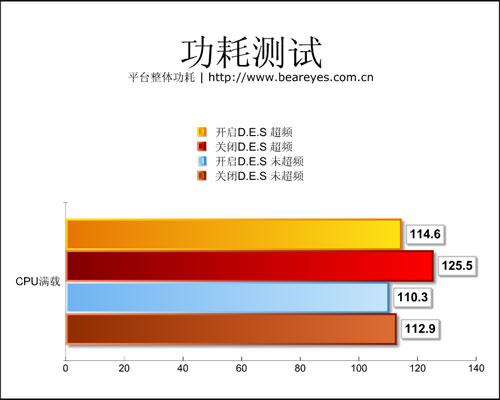

我们在CPU默认频率以及3.6GHz频率下，分别开启/关闭D.E.S进行了功耗测试。功耗测试部分，我们采用了功率测试仪，以下功率数均为整个平台的耗电量。

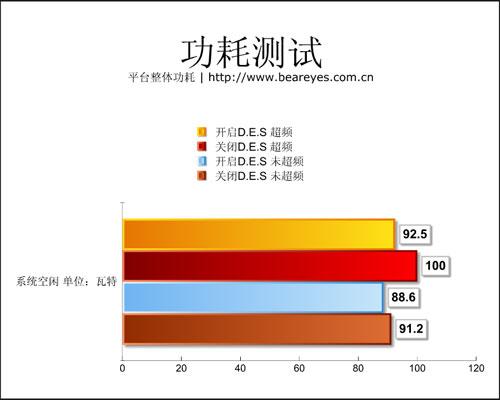

开启D.E.S后，平台功耗降低的幅度比较明显，此时CPU基本处于空闲状态，因此对供电要求很低。

系统空闲时，超频状态打开D.E.S后，整体功耗仅比关闭D.E.S未超频平台功耗提升了1.3w。

与空闲状态下的表现相似，开启D.E.S后，超频状态下的平台功耗仍然只比未开启D.E.S默认频率下高出了一点(1.7w)。

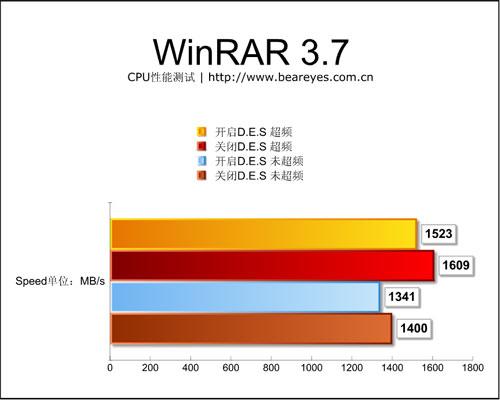

D.E.S虽然能够有效降低平台的功耗，但是仍然会对CPU性能有所影响，不过超频后的平台性能依然明显领先为关闭D.E.S的未超频状态。

最明智的使用方法：超频+D.E.S，均衡提升性能

D.E.S加强版给我们提供了超频状态下的节能方式，但是从前文的测试成绩来看，开启D.E.S加强版后，仍然将平台性能有所降低，我们如何才能合理的使用D.E.S加强版的特性来使平台性能和功耗得到均衡的状态呢？下面我们针对测试成绩来为大家解开这个问题的答案。

从上面的成绩汇总表格中，我们可以看到，超频后打开/关闭D.E.S，功耗下降了8.6%，性能反比提升了5.6%。而在未超频时，打开/关闭D.E.S，功耗下降了2.3%，性能反比提升了4.3%，与超频状态下8.6%的功耗下降得到的5.6%反比性能提升相比，显然是不合适的。

纵向观察表格中的数据，我们看到开启/关闭D.E.S的两种状态下，开启D.E.S的超频后性能提升比未超频时高出了11%，而关闭D.E.S的超频状态性能只比未超频性能提升了9%，情况是打开D.E.S后更佳。但我们并不想用这组数据来说明问题(这里性能的差异是D.E.S对性能影响所导致的。)

上面的对比似乎还不能够清晰的体现出怎样才能得到性能和功耗的平衡状态，那么我们再用这样一组数据进行对比：

结果：每瓦特换来的性能提升=209(MB/s)/12.6(w)≈16.58(MB/sw)

结果：每瓦特换来的性能提升=123(MB/s)/1.7(w)≈72.35(MB/sw)

结果一目了然，(打开D.E.S并超频得到的没瓦性能提升)是(关闭D.E.S并超频得到的没瓦性能提升)的4.36倍！由此可知，最均衡的提升平台性能方法就是“开启D.E.S并超频”的状态。

我们的数据以及分析虽不能代表所有组合方式的PC平台，但至少能够证明：使用D.E.S加强版技术能够平衡性能与功耗。当然，对于无需提升平台性能的用户来说，在平台的默认状态下开启D.E.S则能够得到最佳的降低功耗表现。而既像让性能得到提升，又不想让大幅损耗整体功耗的用户来说，开启技嘉D.E.S并且超频的方法就是您的最佳解决方案。

技嘉GA-EP43-DS3L主板售价在千元以下，并且具备出色的性能以及品质，是主流用户的最佳Intel平台主板选择之一，D.E.S加强版为平台带来的节能效果会得到更多倡导“绿色节能”用户的青睐。
