前言：
作为国内计算机电源行业翘楚，长城一直十分注重品牌的耕耘和技术研发，在产品稳定性方面和用料与做工方面倾注了颇多心血。今天我们收到一款来自长城的巨龙双动力800SP电源，其型号为BTX-800SP，它是专门针对初级服务器市场所设计的产品，但也同样适用于高端民用市场。那这款电源到底有什么特别的地方呢？让我们一起往下看吧。

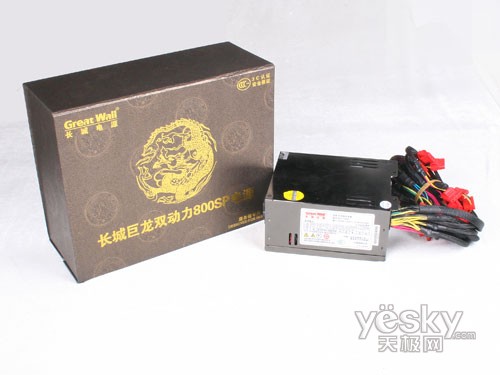

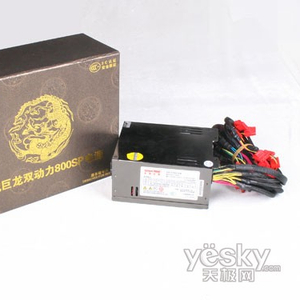

长城巨龙双动力800SP电源
长城BTX-800SP电源外观赏析：一
长城巨龙双动力800SP电源外包装
长城巨龙双动力800SP电源采用复古的外包装设计，棕色底纹上配以金色的东方巨龙图案，整个包装就像一个礼品盒，非常有新意。包装正面有电源名称、品牌和3C认证标识。
长城巨龙双动力800SP电源外包装
这款电源是专为初级服务器设计的，包装上在显著位置印制有“服务器专用“字样。
长城巨龙双动力800SP电源
长城BTX-800SP电源外观赏析：二

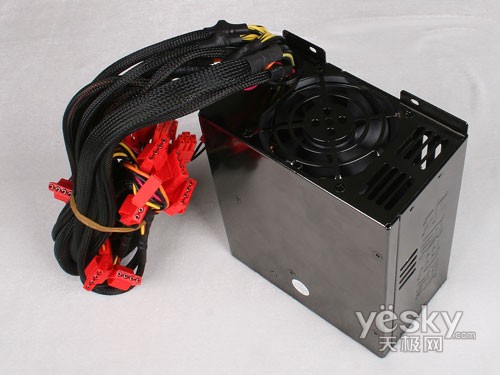

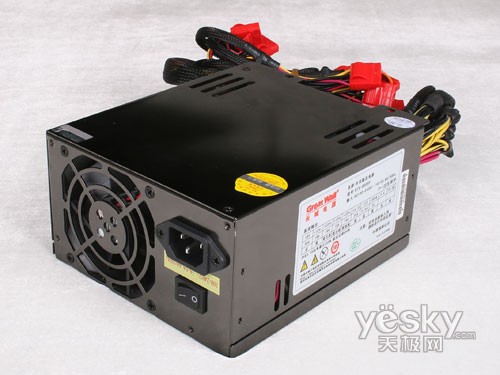

长城巨龙双动力800SP电源市电输入端
长城巨龙双动力800SP电源外观涂装为黑色，显得稳重而大气。在电源输入插口下方设计有电源开关，方便用户在不用电脑时将电源切断。8CM的风扇占据了大部分的面积。

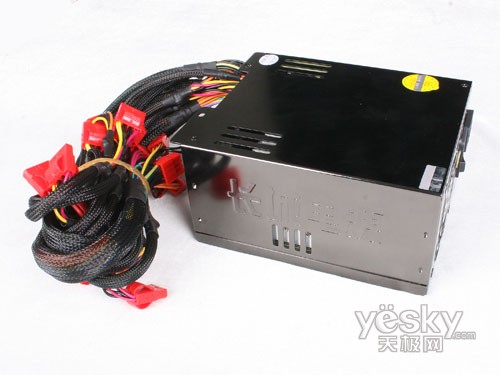

长城巨龙双动力800SP电源侧面
电源侧面钢板上压制有“长城电源”字样，还设计有几组散热孔，以增强散热性能。

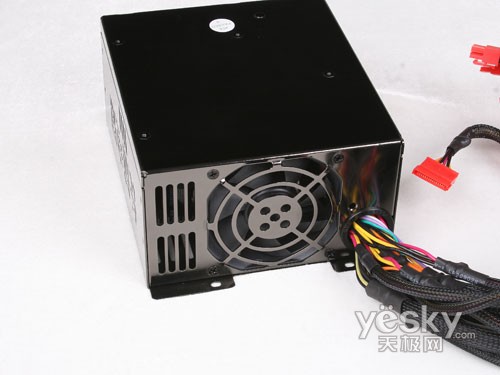

长城巨龙双动力800SP电源输出端
长城巨龙双动力800SP电源在输出端也设计有一个风扇，这样构成一前一后的风扇格局，一吸一吹的运行模式能够的加大风量和风力强度，增强电源的散热能力，保证电源稳定工作。这样设计的一个弊端是，散热性能提升的同时噪音比单个12CM风扇的设计方式要大很多，但是作为服务器电源，稳定是第一诉求，如此设计也无可厚非。

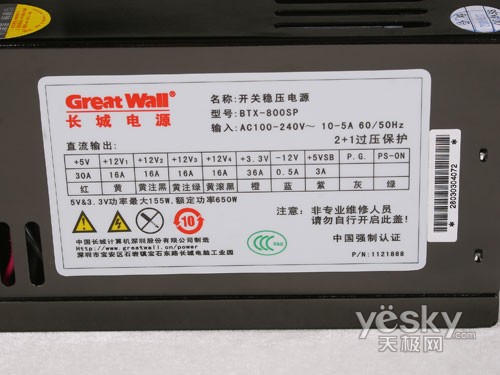

长城巨龙双动力800SP电源铭牌
通过电源铭牌可知，长城巨龙双动力800SP电源支持4路12V输出，每路能提供16A电流。5V和3.3V电流分别为30A和36A，最大功率达155W。电源支持2+1过压保护，额定功率650W，通过了国家3C强制认证标准。铭牌标示清晰，信息也十分完整，尽显大厂风范。
长城BTX-800SP电源接口与细节部分：一

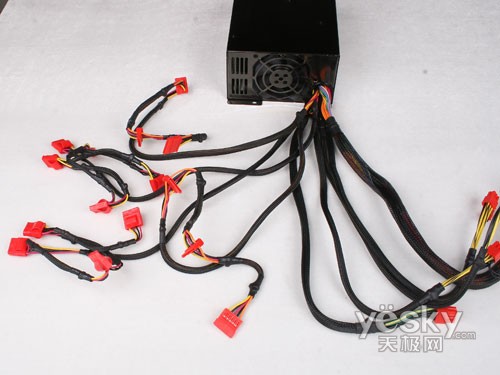

长城巨龙双动力800SP电源输出线

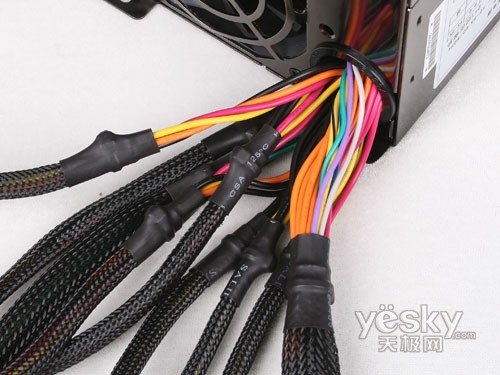

长城巨龙双动力800SP电源蛇皮包线
长城巨龙双动力800SP电源额定功率高达650W，支持多路输出。每条输出线都有蛇皮包线，既可保护线材，又能够将线材束缚住不散开，让机箱内部更整洁，便于使用和通风。
长城巨龙双动力800SP电源丰富的输出接头

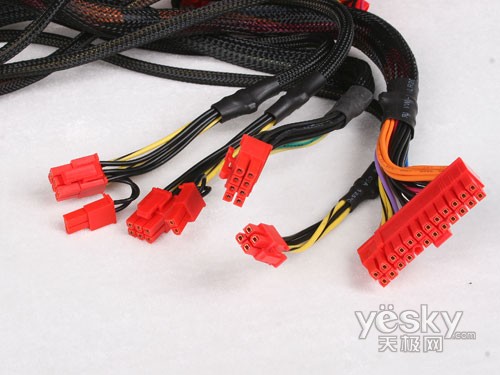

长城巨龙双动力800SP电源主板与显卡电源接口
长城BTX-800SP电源接口与细节部分：二
长城巨龙双动力800SP电源输出接头很丰富，提供了一个20+4pin主供电接口，1个8pin和1个4pin的CPU供电接口，还提供了3个6+2pin的显卡供电接口、6个SATA磁盘供电接口、多达8个大4pin供电接口和一个小4pin接口。丰富的接口提供了强大的扩展能力，即使是对付骨灰级平台也轻松有余。

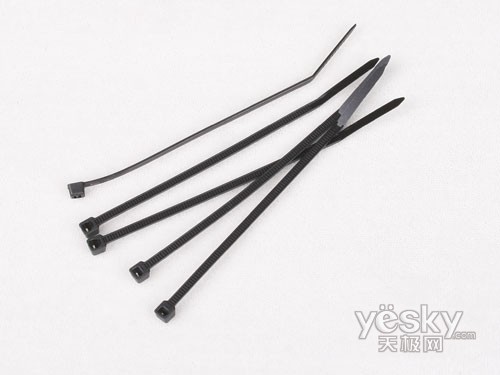

长城巨龙双动力800SP电源附送的理线工具
由于线路较多，长城巨龙双动力800SP电源提供了数个理线工具，用以整理和优化机箱内线路格局。

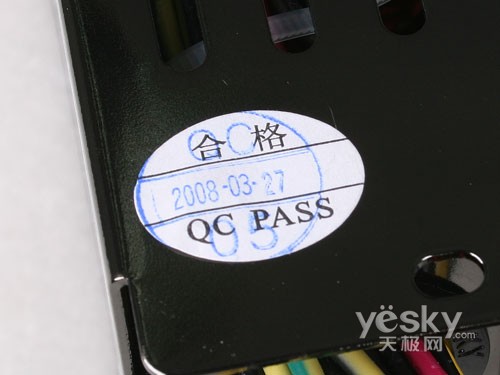

每个合格的电源上面都有QC合格证，并有详细的日期

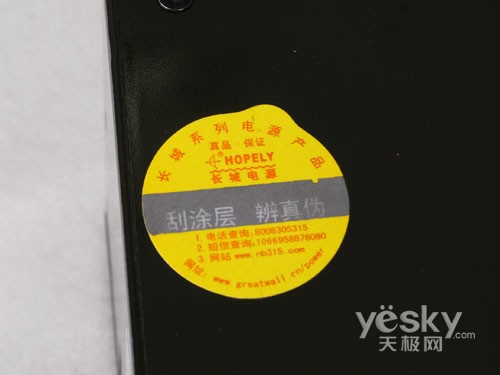

长城巨龙双动力800SP电源防伪标签

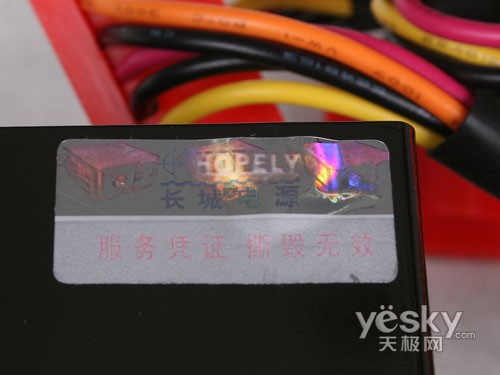

长城巨龙双动力800SP电源保修标签
长城巨龙双动力800SP电源提供了QC、电话防伪和镭射标签，让用户可以放心购买安心使用。

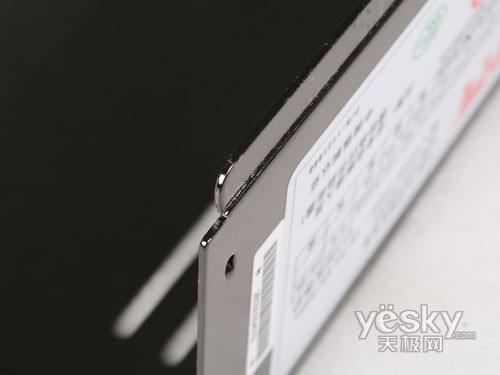

长城巨龙双动力800SP电源外壳厚度
电源是机箱内部电磁辐射的主要来源，电源钢板越厚，越能防止电磁辐射外泄。长城巨龙双动力800SP电源的钢板厚度很足，可以有效隔离辐射，用户可以放心使用。
长城BTX-800SP电源内部做工：一
一款电源的好坏，从表面是很难分辨出的。长城巨龙双动力800SP电源外观做工一流，让人很满意，但是它是不是表里如一呢，内部做工是不是也和外观一般出色？我们有必要打开外壳一窥究竟。

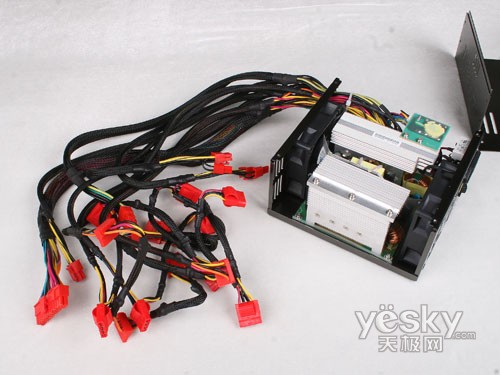

长城巨龙双动力800SP电源
我们揭开长城巨龙双动力800SP电源的外壳，发现内部空间基本上都被利用起来了，电源PCB板上有序的罗列着众多的元件，显得很是紧凑。而且我们仔细看了一下PCB板，没有在上面找到空焊位，这在我们所接触过的电源产品中是不多见的，这款产品的设计做工之强可见一斑。

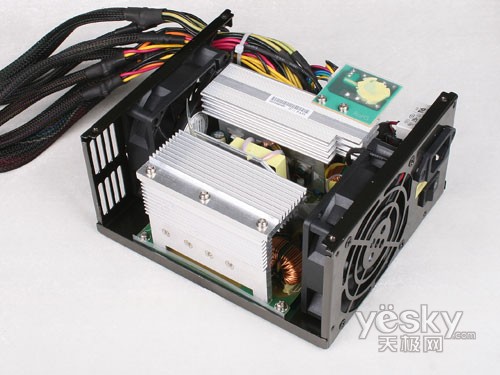

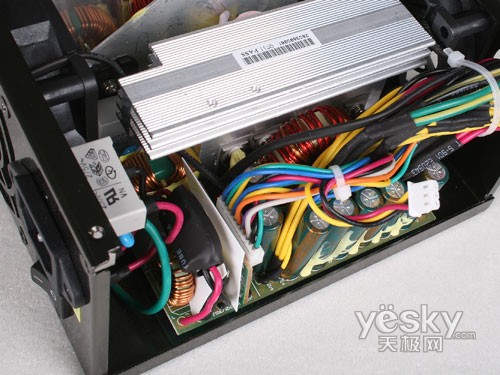

长城巨龙双动力800SP电源内部整体
长城巨龙双动力800SP电源内部元件布局很紧凑，用料极其扎实，在电源PCB板上找不到空焊位。电源前后分别安装有两个8cm风扇，PCB板上的元件也是顺着风扇气流流向排列的，而且可以看到前后两个风扇有一定程度的错位，这样的设计可以让气流吹过整个内部空间，照顾到每一个元件，强化散热效果。

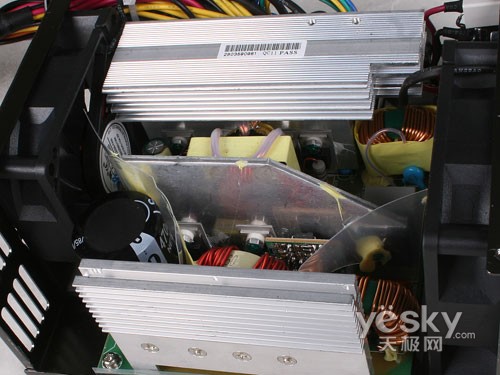

长城巨龙双动力800SP电源散热片
最最惹眼的，就数这几块硕大的铝制散热片了。这些散热片不仅“长”的高大，还都很厚实，而且制作了许多鳍片和凹槽来增加散热面积，再搭配前后两个风扇，效果更好，能够满足服务器级别电源的散热要求。

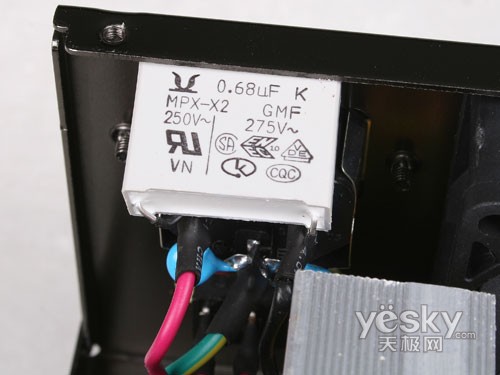

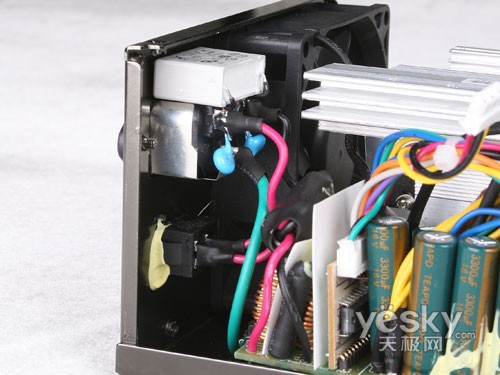

长城巨龙双动力800SP电源一级EMI滤波电路
长城巨龙双动力800SP电源设计有完整的两级EMI滤波电路。在市电接入口，有模块化的一级滤波电路，X电容、Y电容和接地线都很齐全。
长城BTX-800SP电源内部做工：二

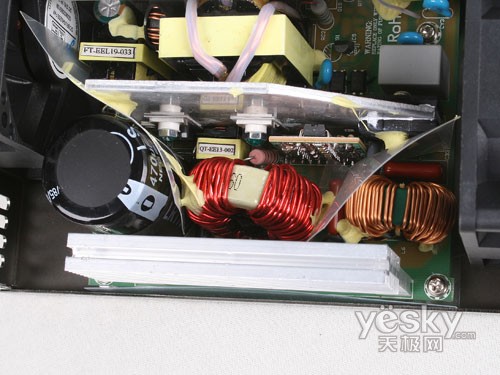

长城巨龙双动力800SP电源EMI滤波电路
长城巨龙双动力800SP电源EMI与低通滤波电路
相比较为简单的一级EMI滤波电路，长城巨龙双动力800SP电源的二级EMI滤波电路就丰满的多，它设计在PCB板上，有数个较大块的电感线圈，滤波能力不错。完整的两级EMI电路能够滤除市电的高频杂波和同相干扰信号，也将电源内部干扰信号屏蔽住，防止电磁干扰，是市电进入的第一关。
长城巨龙双动力800SP电源主动式PFC电路
长城巨龙双动力800SP电源采用独立的主动式PFC电路，使用了高端电源常用的CM6800G PFC/PWM整合性控制器，有稳定性好、噪音低、效率高的优点。主动式PFC电路能够通过独立开关电路调整电路波形，以补偿电压相位差，能有效提高能效。长城巨龙双动力800SP电源的功率因数0.95，满载转换效率在83%以上。

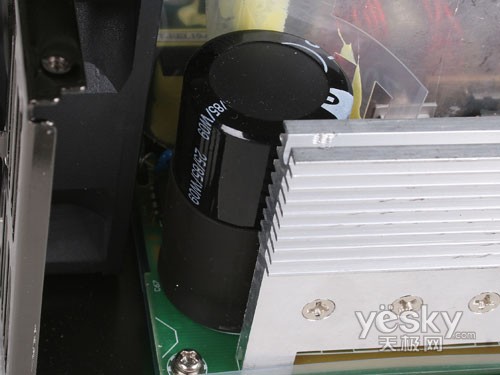

长城巨龙双动力800SP电源高压滤波电容
由于采用了主动式PFC电路，电源在高压滤波部分压力大大减轻，可以使用较小的电容即可满足需要。长城巨龙双动力800SP电源就只使用了一颗耐压值450V容量为470uF的电容，这对650W级别的电源来说已经足够了。
长城BTX-800SP电源内部做工：三
长城巨龙双动力800SP电源变压器
开关电路是电源的核心部件，由开关管和高频变压器组成。长城巨龙双动力800SP电源采用双桥式变压器。主变压器的尺寸比较大，可以承担较大的负荷，旁边还有驱动变压器和待机变压器。开关管轮流导通，输出脉冲电压，由主变压器降压。驱动变压器作用是将PWM控制器的输出信号放大然后驱动开关管工作。

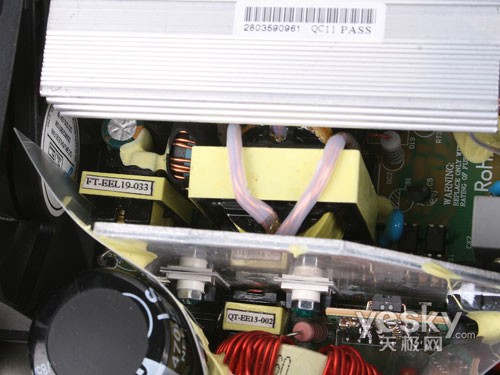

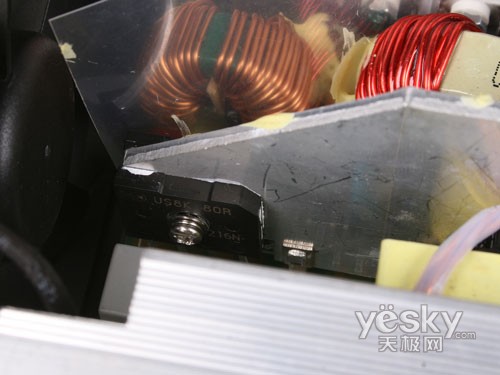

长城巨龙双动力800SP电源开关电路部分特写
长城巨龙双动力800SP电源由于功率较大，达到了650W，所以为开关管特意配置了独立的散热片，保证变压电路稳定运行。

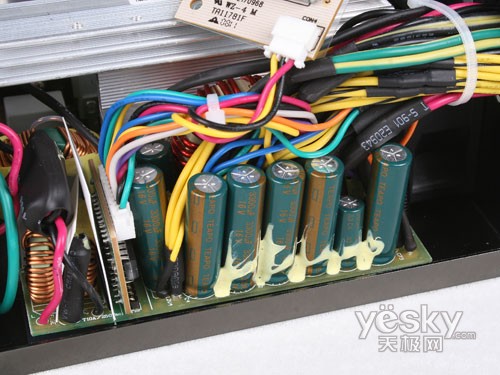

长城巨龙双动力800SP电源低通滤波电路
长城巨龙双动力800SP电源设计有完整的低通滤波电路，用料也很扎实，由二极管、尺寸较大缠绕严实的电感线圈和大量的Teapo高品质电容相搭配，能够将变压器输出的低压脉动直流电进行整流和滤波，保证输出电流的稳定和纯净，为计算机平稳运行打下良好的基础。

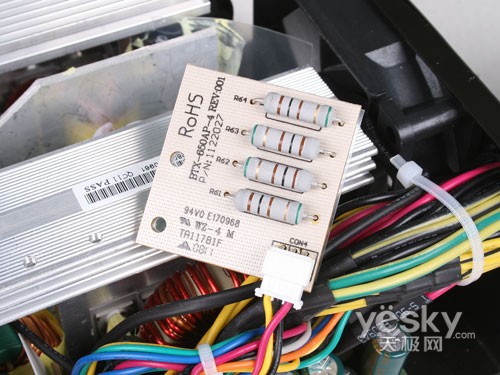

长城巨龙双动力800SP电源风扇控制电路
电源的散热风扇采用了独立的温控电路，可以根据需要控制转速，最大限度的降低噪音。

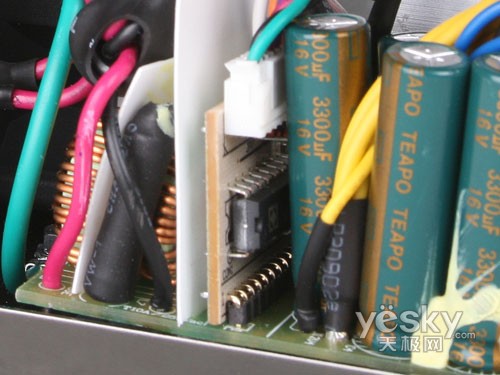

长城巨龙双动力800SP电源控制芯片
电源控制芯片能够对电流输出端提供过压、过流、断压等多重保护，可以最大程度保护电源自身和用户的安全。
总结：
长城巨龙双动力800SP电源不管是在设计上、做工上还是用料上，都表现出了长城一贯的严谨作风。长城巨龙双动力800SP电源包装精美、设计合理；内部做工扎实，用料考究，没有任何缩水的成分；输出接口方面，可支持多种型号主板和多个扩展设备。值得一提的还有，该电源采用的RoHS工艺制造，利于环保有益健康。长城巨龙双动力800SP电源不管是用在初级服务器上还是用在骨灰级玩家平台上，都是一种上佳的选择。
