小型批量快速制板系统
工艺目的： PCB生产设备
该套设备是为了满足电路板的小批量生产、科研、教学、实训及打样的需求，同时，还可以满足学校课题设计、毕业设计、电子设计竞赛以及实验和试验的过程中，做单个或个别电路板的加工。
设备特点：制作双面PCB电路板
方便快捷-该套设备制作一块PCB板仅需要几十分钟，让设计人员的灵感立刻变成实物，同时也避免了传统做法过程中，单块电路板的价格高、成本高和周期长的缺陷。双面PCB制造系统
多功能性—该套设备中的核心设备—电路板刻制机可制作数字，模拟，数模混合电路板;也可加工射频微波电路板;可以刻制铝质，塑料面板，铭牌，可以刻制聚酰亚胺柔性材料，在微波电路上挖盲槽;可以准确控制深度雕铣材料，对已装配元件的电路板进行修理，分切等，其强大的功能得到了众多用户所认可和满意。 PCB制板系统
高精度-最小导线宽度：0.1mm(4mils);最小绝缘间距：0.1mm(4mils);钻孔最小孔径：0.15mm(6mils);传动分辨率：0.25um(0.01mil)，完全彰显了系出名门的品质。 PCB制版系统
直观性强-整个制作过程清晰可见，更加适合教学演示的要求。 PCB制作设备
高稳定性-该套设备中核心设备为德国进口设备，经久耐用，特别是具有全自动换刀功能，使加工的整个过程更加精确和方便。 PCB制作系统
高性价比-整套设备配置合理，价格优惠，是质优价廉的绝佳组合。教学PCB制版设备
 |

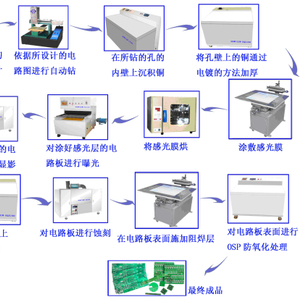

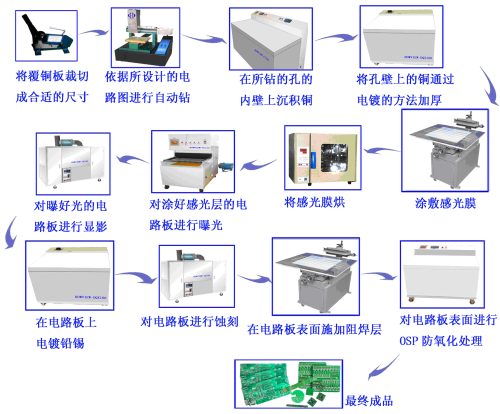

序号
名称
型号(实训电路板制版设备)
参数(实训PCB线路板制板设备)
1 PCB制版设备
手动裁板机
QB-1
双面线路板制作设备
1. 重量：小于20kg.便于携带;
2. 构造:
3..铸钢底座，底板有孔，便于固定于较大的铁板上
4.下刀片(厚10mm，长250mm.
5.上刀片滑道
6.齿轮扛扞机构
7.上刀片(上下运行，斜度=5度)
8.压杆(剪厚料时可以套铁管加长)
9.支点螺栓 PCB化学制板
10.剪板长度:理论上为无限长，可连续进料，无剪痕;
11.剪板厚度:铁板2mm，铝板3mm，铜板3mm，直径5mm以下的铁棍
小型线路板生产设备
2教学电路板制版设备
数控钻孔机
HW-K185
线路板制版设备
1．最小绝缘间距：0.1mm(4mils)
2．钻孔最小孔径：0.15mm(6mils)
4．传动分辨率：0.25um(0.01mil)
5．加工幅面：320mm×200mm腐蚀性线路板生产设备
6．主轴转速：10000～62000RPM无级可调；
7．钻孔能力：150次/分钟
8．X/Y驱动定位系统：三相步进电机
9．Z向驱动：步进电机。
10．消耗功率：120/240V，50 60Hz/200VA
小型试验PCB制作设备
3
化学沉铜系统
HOWVIEW-CT80
快速制板设备
1．设备尺寸：1800×650×650
2．电源功率：4.1KW 220V
3．功用：分六个槽体，能自动恒温，自动化 智能化程度高；贯孔导通率100%，导通电阻不超过5毫欧
4．性能：最小沉铜孔径达0.3mm
5．适用于：双面PCB板的过孔化
6．特点：自动控温、加热快、沉铜效果好
研发性线路板制作设备
4教学电路板制板设备
化学镀铜系统
HOWVIEW-DTC100
小型实验PCB制作设备
1.工作面积：450*450
2.设备尺寸：700×600×600（镀槽）
3.电源采用脉冲电源，电镀过程中没有毛刺，孔壁光滑。小型PCB生产线
4.电源功率：1.5KW 220V
5.设备特点：摆动式、悬挂式
6.功用：PCB双面板的全板、图形电镀铜及预浸。
7、采用大功率隔离变压器，安全性好。
8、摆动式电镀能很好切割电力线，保证镀层质量，尤其是过孔镀层质量（这很关键）。
9、脉冲电源和桥式整流使整机性能更趋合理。
10、带预浸槽和刮件槽使操作更加方便。
PCB化学制板设备
5教学线路板制作设备
覆膜机
HOWVIEW-FM100
化学制版设备
1.可以完成湿膜的涂敷
2.工作面积：350MM*350MM
研发性线路板生产设备
6 PCB线路板制作设备
烘箱
HOWVIEW-HX100
小型PCB生产设备
1.性能：温度、时间可调，线路板感光油墨烘干、固化等
2.设备尺寸：1200×700×1200
3.有效装料尺寸：700×600×700
4.温度范围：0—250℃线路板生产设备
5.电源：6.2KW 220V
6.加热方式：远红外热循环
7.有效装料尺寸：700×600×700
8.适用于：PCB阻焊、字符、油墨等的烘烤
教学PCB制板设备
7小型化学制版设备
曝光机
HOWVIEW-PG100
小型PCB制版设备
1.设备尺寸：900×1500×1300
2.光源：3KW光碘镓灯，波长峰值310-440nm
3.曝光有效面积：400×600mm
4.方式：单双面曝光
5.电源：功率3.8KW，电压380V、220V
6.适用：PCB干湿膜曝光、感光阻焊油墨曝光。
7.冷却方式：空冷（轴流风机）。
小型双面线路板制作设备
8快速PCB制作设备
自动显影机
HOWVIEW-XY100
PCB打样设备
1.设备尺寸：900×650×1080mm
2.有效显影面积：450×600mm
3.电源：2.8KW 380V(220V)
4.显影精度：4mil
5.显影方式：摆动喷淋式
6.性能：显影均匀，速度快，精度高
7.适用：PCB干湿膜显影，感光组焊油墨显影。
线路板制板设备
9快速线路板制作设备
电镀铅锡
HOWVIEW-DQX100腐蚀性PCB生产设备
1.工作面积：450*450
2.设备尺寸：700×600×600（镀槽）
3.电源采用脉冲电源，电镀过程中没有毛刺，孔壁光滑。
4.电源功率：1.5KW 220V
5.设备特点：摆动式、悬挂式
6.功用：电镀PCB板铅锡保护层、热熔处理的铅锡镀层。快板试验板设备
7、采用大功率隔离变压器，安全性好。
8、摆动式电镀能很好切割电力线，保证镀层质量，尤其是过孔镀层质量（这很关键）。
9、脉冲电源和桥式整流使整机性能更趋合理。
10、带预浸槽和刮件槽使操作更加方便。
小型试验线路板制作设备
10小型化学制板设备
自动蚀刻机
HOWVIEW-SK100
小型实验线路板制作设备
1.设备型号：HOWVIEW-SK100
2.设备尺寸：900×650×1080mm
3.有效蚀刻面积：450×600mm
4.电源：2.8KW 380V(220V)
5.蚀刻精度：4mil双面PCB制作设备
6.蚀刻方式：摆动喷淋式，符合现代工业制板要求
7.适用：酸碱等各种蚀刻药品。
8、具有低价位与高速率优势，不仅可打样板，也适合大批量生产。（具有同价位机型无法比拟的先进性）
9、自带强制通排风轴流风机，使工作过程气味大大降低。，
10、当今主流摆动喷淋传动式工艺，蚀刻精度高，蚀刻速率快小型线路板生产线
11、喷淋式蚀刻对精细线的蚀刻非常重要，药水压力能够及时冲走线条旁边的铜层，使线条清晰整齐.
12、有效防止侧蚀刻现象，这对制作精细线条尤其关键。
研发性PCB制作设备
11研发性PCB生产设备
丝印机HW-S7183
HW-S7183
PCB实验设备
1.工作台面积（mm）710x830
2.工作台材料有机玻璃
3.最大网框尺寸(mm) 710x850
4.最大印刷面积(mm)600x750
5.最大印刷物厚度(mm) ≤20
6.对位介质日光灯腐蚀性线路板制作设备
7.工作台微调范围（mm）±5
8.外形尺寸LxBxH(mm) 1050x830x870
9.机器重量(kg)100
12
OSP助焊机
HOWVIEW-ZHJ100
小型线路板制板设备
1.设备尺寸：1200×650×650
2.设备性能：分四个槽体，全面防氧化
3.电源功率：2.1KW
4.功用：PCB焊盘的助焊、防氧化处理（替代热风整平工艺）小型PCB制板设备
13腐蚀性PCB制作设备
耗材
敷铜板、电镀溶液、OSP材料、蚀刻液、显影液等
小型双面PCB制作设备
北京浩维创新科技有限公司
网址：http://www.howview.cn
联系电话：010-68156604 68189455
手机：13910924101 13501235390
